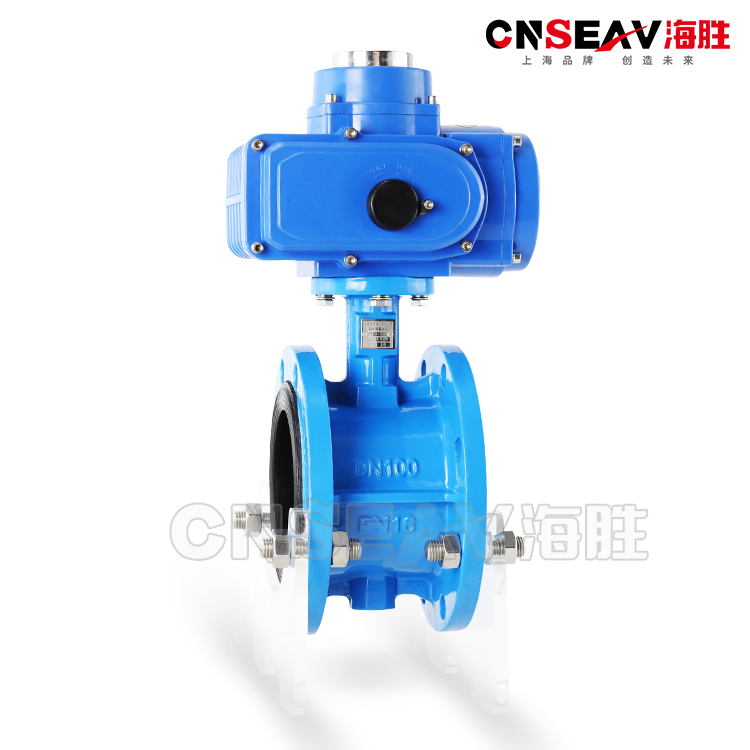

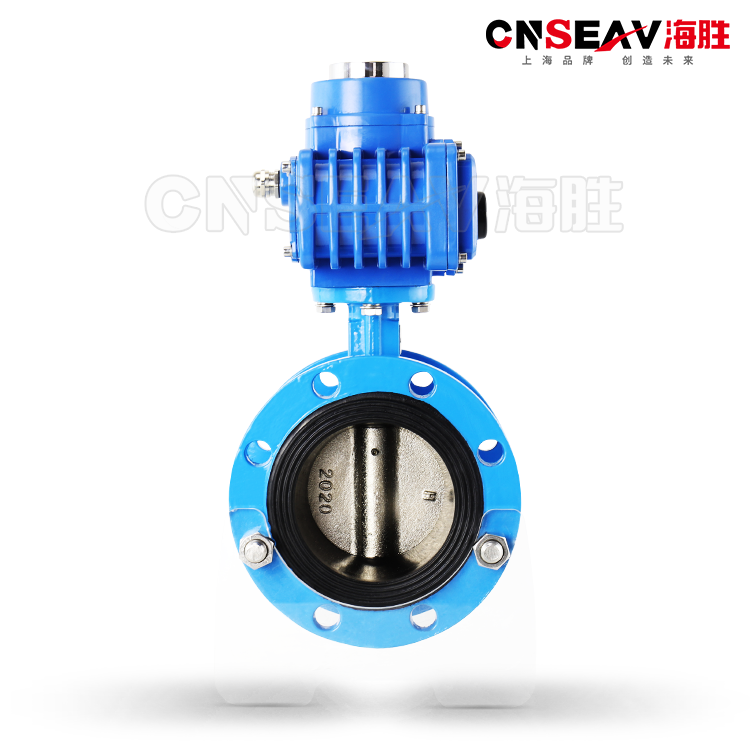

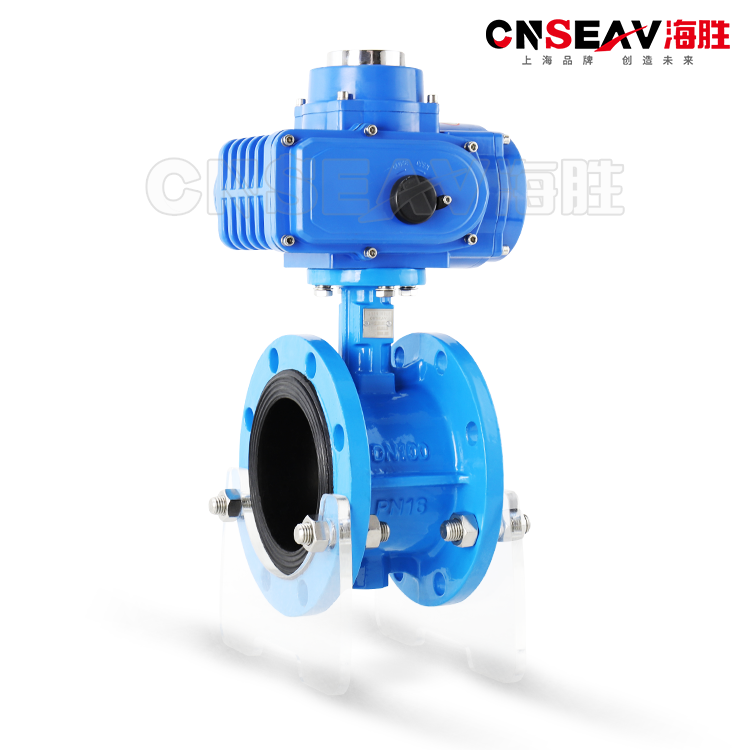

电动法兰蝶阀D941X

  • 海胜
  • D941X-16Q
  • 法兰
  • 清水等
  • -10℃~80℃
  • 1.6Mpa
  • 40~450mm
  • 球墨铸铁
  • 直通流道
  • 在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

电动法兰蝶阀D941X产品概述:

电动法兰蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。法兰蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时会有的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。电动法兰蝶阀采用一个“U”型不锈钢密封圈,该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°~10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能目的。因此电动法兰蝶阀被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上,是调节流量和截断流体装置。



电动法兰蝶阀D941X产品特点:

1、设计新颖、合理、结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装,维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

6、功能强劲,智能型、调节型、开关式。

7、体积小巧:体积仅相当于同类产品的35%左右。

8、使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。

9、保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。

10、智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA)


电动法兰蝶阀D941X工作原理:
以AC220V、AC380V或DC24V电源电压作动力,接受来自(DCS、PLC)系统或调节仪表、操作器等输入的(4-20mA、0-10mA或1-5VDC)电流信号或电压信号,即可控制运转。以角行程输出的扭矩转动阀轴0~90º,就能完成启闭动作或调节动作。


电动法兰蝶阀D941X注意事项:

1、请务必接对电源相序,以免阀门或执行器损坏。

2、通电时禁止手动操作。

3、户外用时给电动执行机构外加防护盖子,防止老化。

4、开盖后应拧紧密螺丝,防止进水或灰尘进入执行机构内部。

5、请不要安装在易爆气体周围。

6、请确定输入电压和配线接点是否正确。

7、禁止超负荷使用电动执行机构。


电动法兰蝶阀D941X执行标准:

设计制造:GB/T12238
结构长度:GB12221-2005
供货要求:GB/T12252-2005
压力试验:GB/T13927-2008
试压检验:GB/T13927-1992

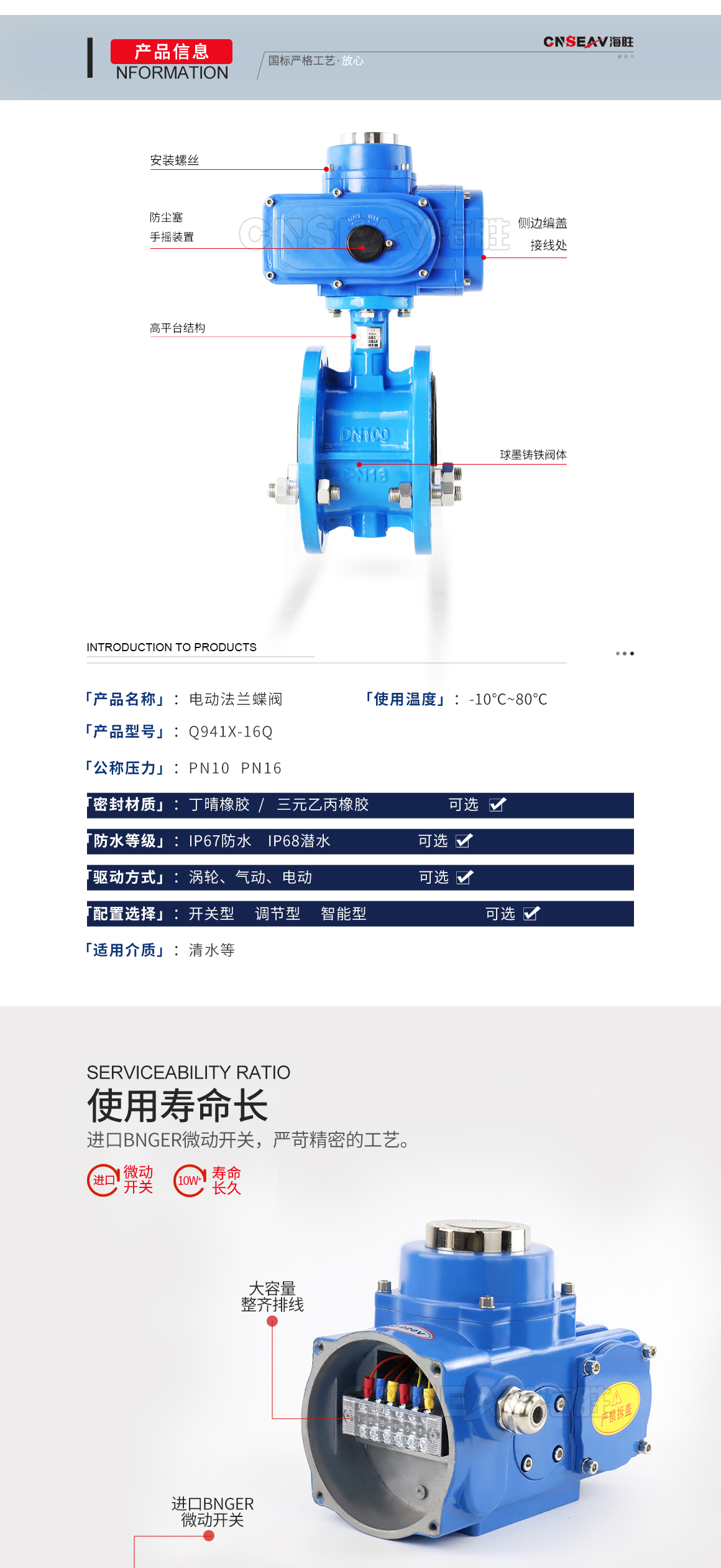

电动法兰蝶阀D941X

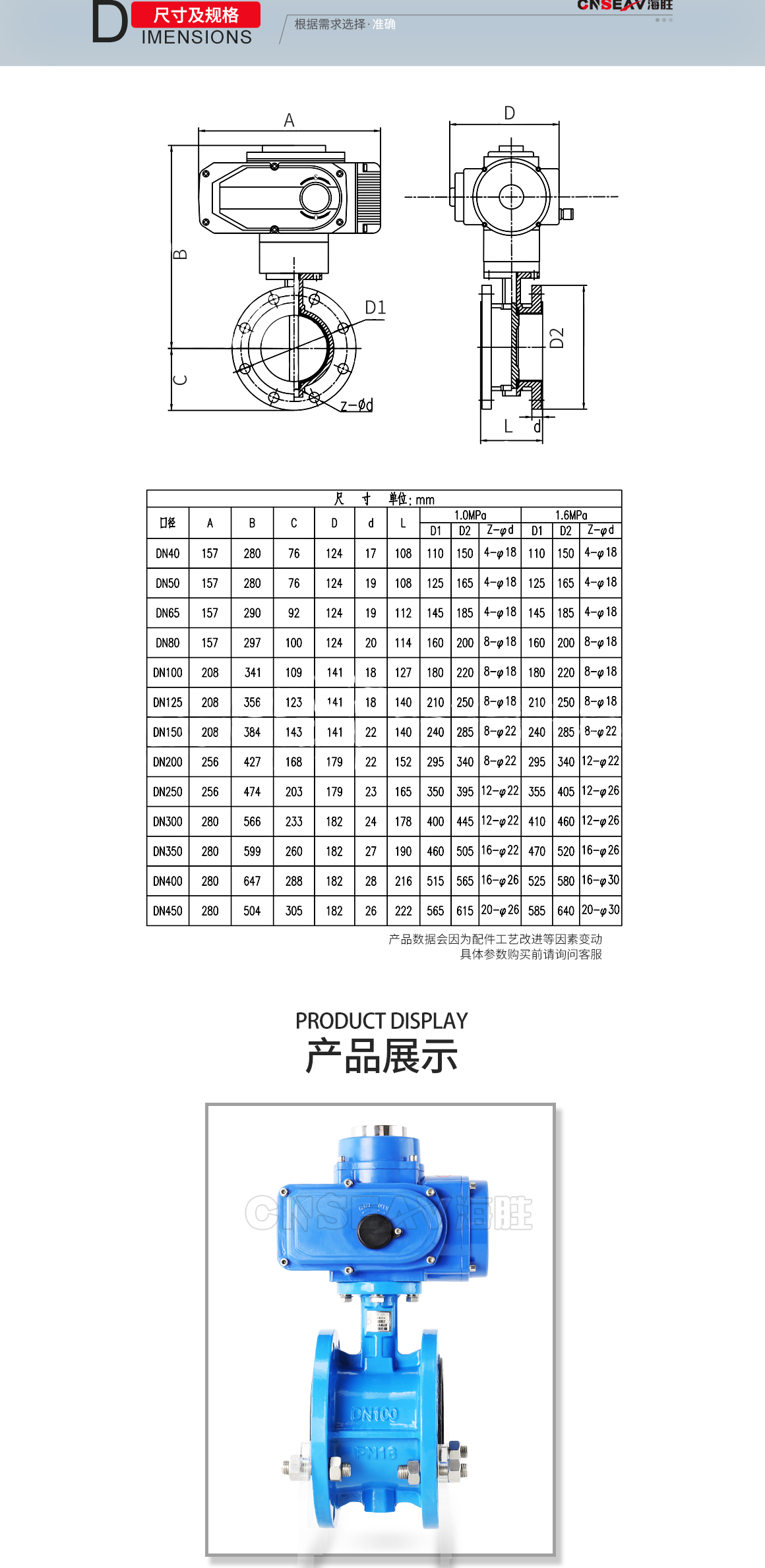

电动法兰蝶阀D941X图片

电动法兰蝶阀D941X图片

电动法兰蝶阀D941X图片

电动法兰蝶阀D941X图片

电动法兰蝶阀D941X图片
