本文我们将对最常见的阀门手动蝶阀的结构图进行分析。说起手动蝶阀,我们首先要了解手柄蝶阀和涡轮蝶阀都属于手动蝶阀。同时如果按照连接方式分的话,手动蝶阀有对夹、法兰和焊接三种方式;按照密封形式分的话,手动蝶阀分为软密封和硬密封两种方式。本文主要是通过手柄蝶阀和涡轮蝶阀分别举例子,为大家介绍下手动蝶阀的结构图。

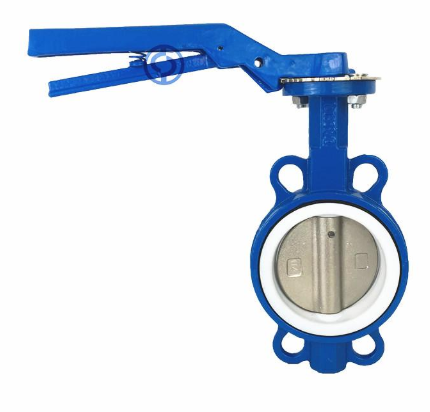

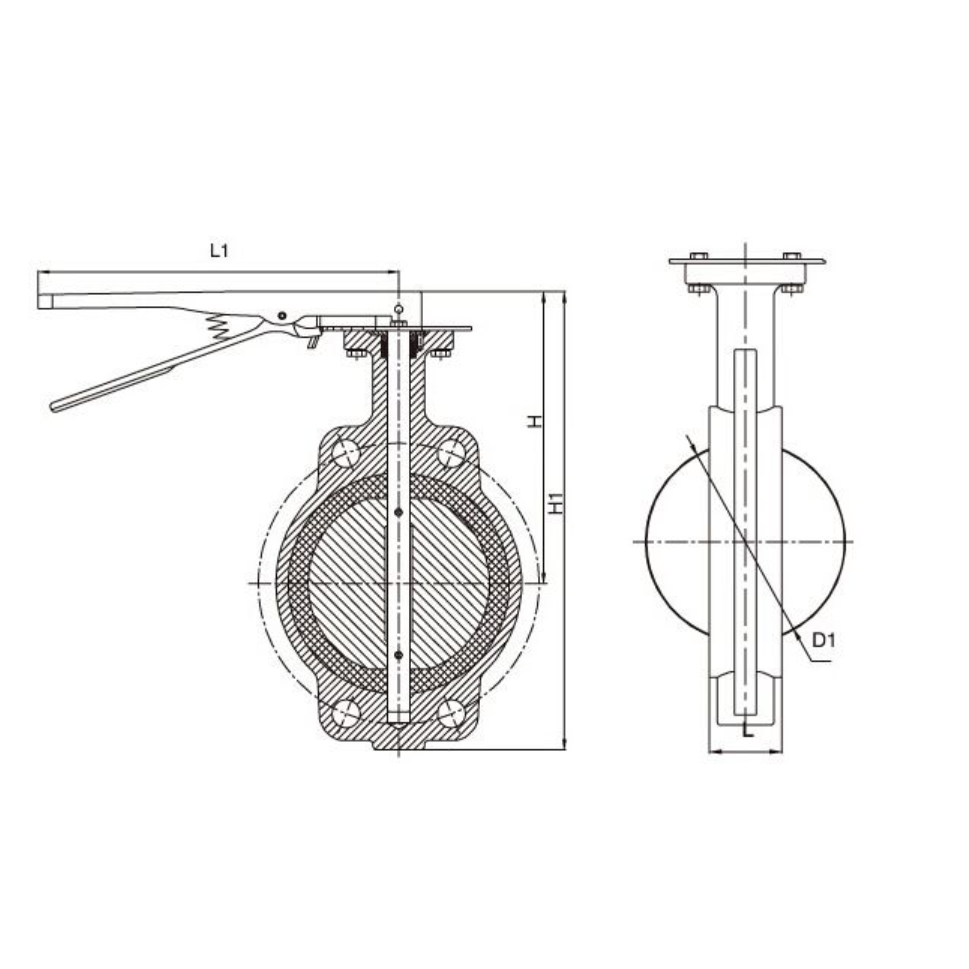

1.手柄蝶阀:手柄蝶阀是所有蝶阀中结构最简单,操作最简便的一种阀门。手柄蝶阀的主要组成有阀体、阀杆、蝶板、阀座和手柄五部分。它是通过人工扳动手柄进行操作,手柄运动时保持水平方向,逆时针方向扳动,阀门将打开,顺时针方向扳动,阀门会关闭。手柄的开关位置和蝶板保持平行,有阀轴把两者相连起来。当扳动手柄时,手柄带动连接蝶板的阀杆,阀杆带动蝶板旋转,旋转角度在0~90度。手柄蝶阀的启闭速度很快,有很好的流量调节特性。因扭矩的关系,手柄蝶阀最大为250mm口径。

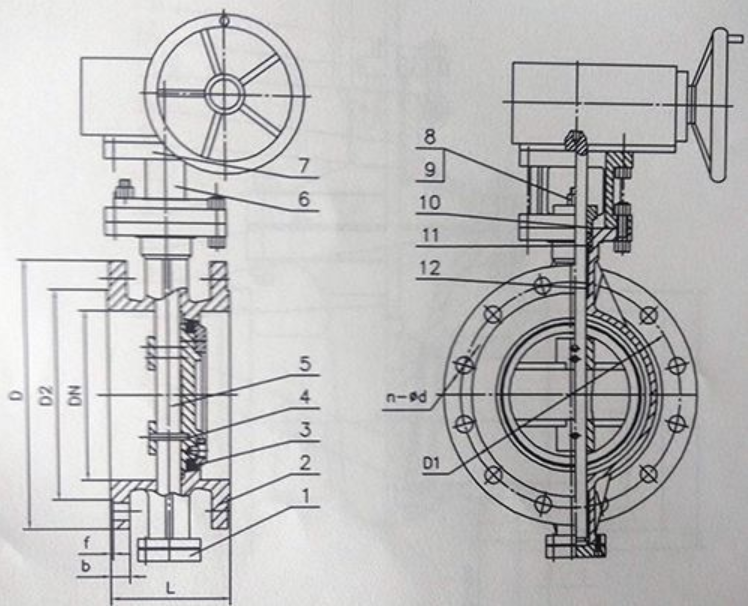

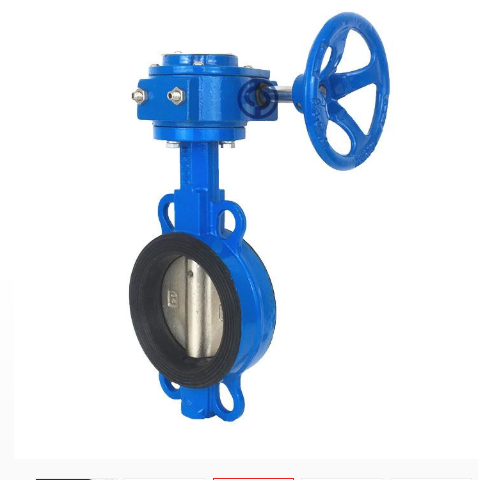

2.涡轮蝶阀与手柄蝶阀的区别主要在于传动方式,操作方法也不相同。涡轮蝶阀的结构同样很简单,其主要组成部件是阀体、阀座、阀杆、蝶板以及涡轮装置。涡轮蝶阀也是通过人工操作实现启闭。与手柄蝶阀不同的是,手柄蝶阀是扳动手柄,涡轮蝶阀是转动手轮。手轮安装于涡轮头一侧,转动手轮,手轮带动涡轮头里面的齿轮运动,实现阀门的启闭逆时针转动手轮,蝶板打开;顺着转动手轮,蝶板关闭。
涡轮蝶阀因为在蝶阀上面安装了涡轮装置,更适合做大口径的阀门。以上就是两种传动方式的手动蝶阀结构以及图片介绍。想要了解更多关于手动蝶阀的信息,您可以联系海胜阀门的技术人员。
