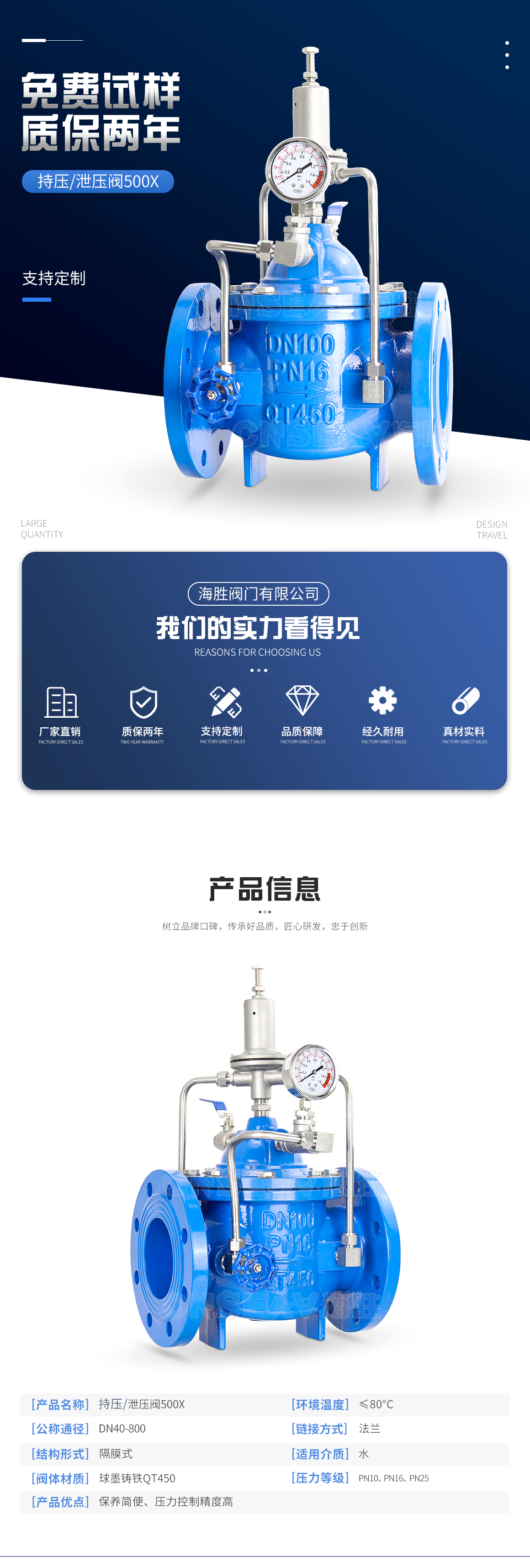

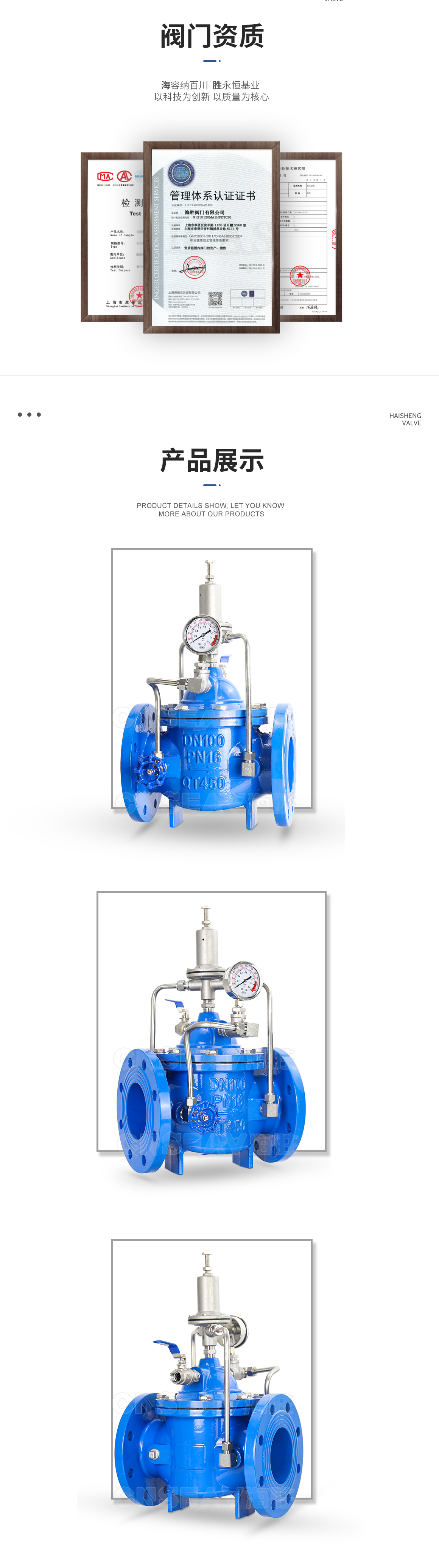

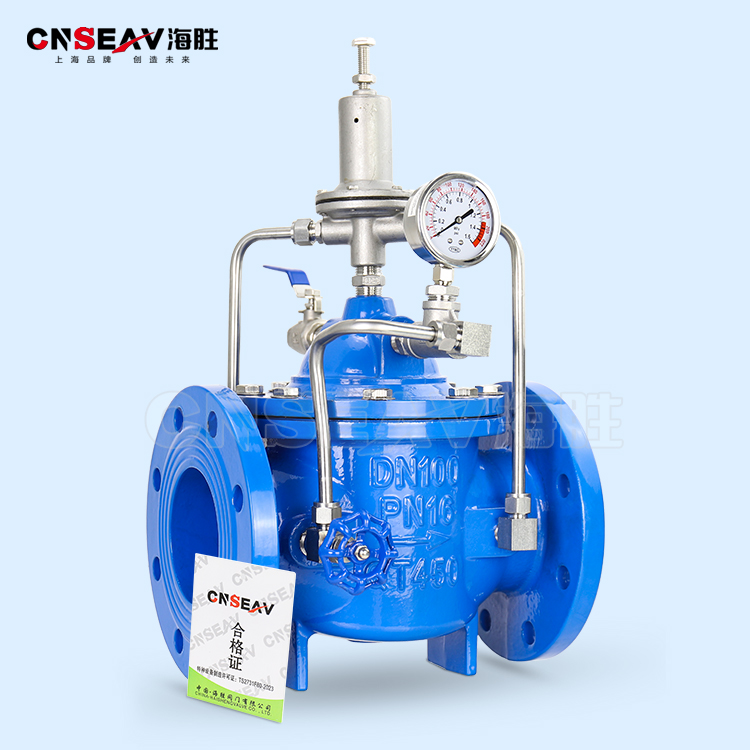

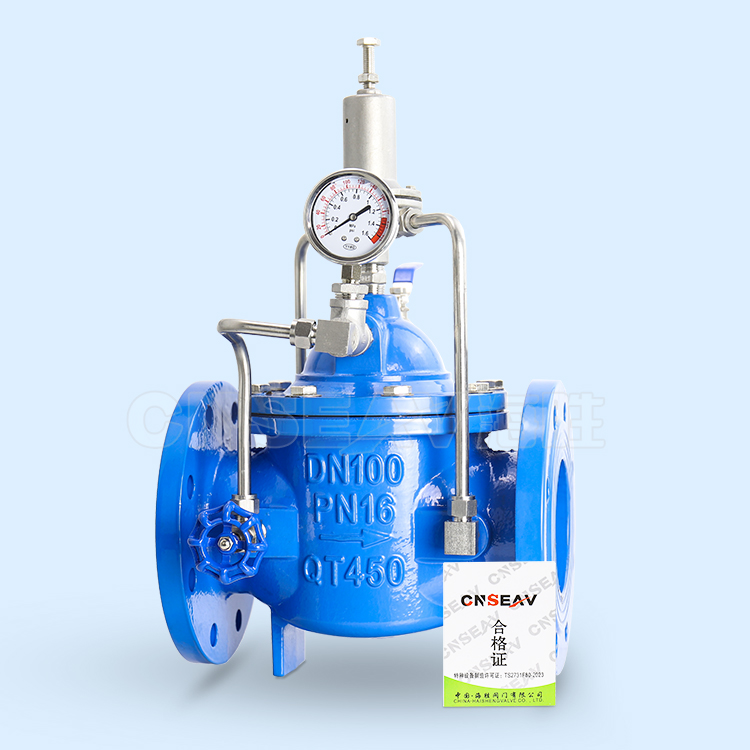

500X法兰安全持压泄压阀

  • 海胜
  • QT450
  • 法兰
  • 水、污水
  • 0~80
  • 1.0~2.5MPa
  • 40~800mm
  • 球墨铸铁
  • 直通流道
  • 主要用于消防或其他供水系统中,保障主阀上游供水区的压力
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

500X法兰安全持压泄压阀概述:

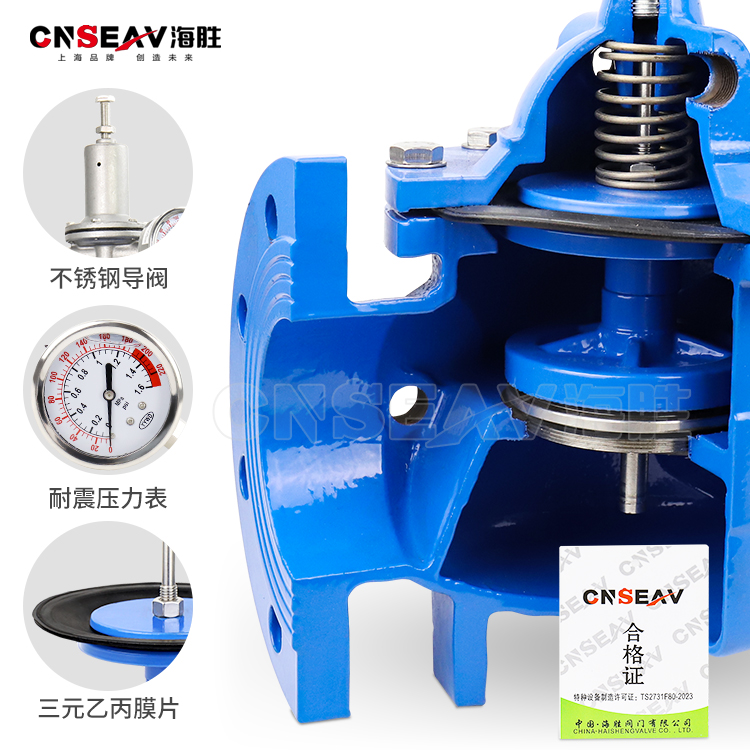

500X法兰安全持压泄压阀由主阀、泄压/持压导阀针阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可以作泄压阀又可作持压阀用。作泄压阀用时,维持供水路压力在设定的安全值之下;做持压阀用,维持主阀上游水压在设定值之上,保持主阀上游供水压力。500X持压泄压阀利用水力自力控制,不需要其它装置和能源,保养简便,一阀多用。

1、持压主要是保证主阀上游低供水压力,使用于维护城市干管低(灭火)供水压力,防止支管用户过度抽水。
2、泄压主要安装于泄水旁路,可保证主阀上游于导阀设定值以下,防止管路高压或突然高压对管路及设备的损坏。


500X法兰安全持压泄压阀特点:

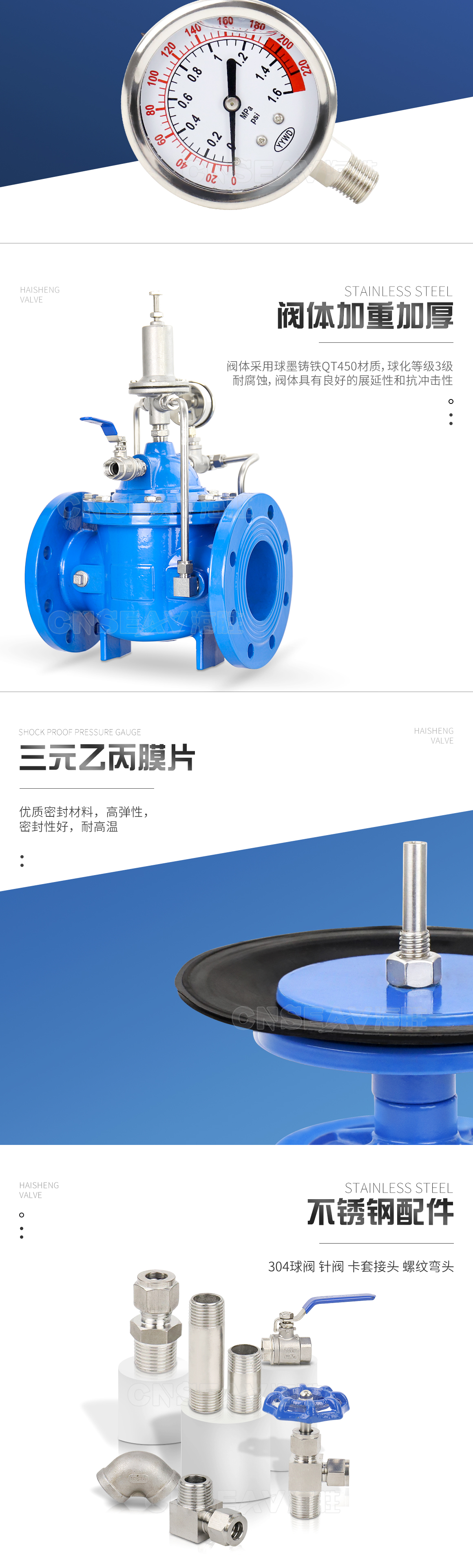

1、阀体采用全通道、流线型设计,流体阻力小,流量大;

2、体盖、活塞缸连接处由密封垫和密封环双重密封,无外漏;

3、阀体、活塞缸、活塞双重导向,动作平稳、可靠;

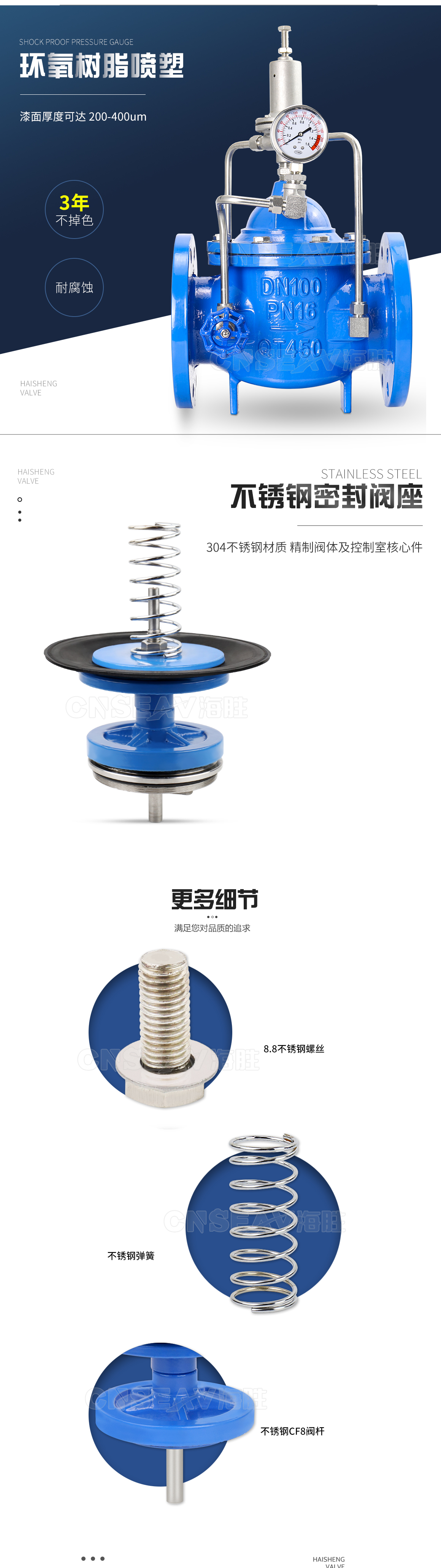

4、不锈钢活塞缸、整体铸造活塞、NBR密封环,完美组合大延长使用;

5、引进国外先进技术的可拆卸阀座,结构巧妙、构思新颖、方便维修更换;

6、带导流孔的活塞缸,适当增加阻尼,使得活塞运动更趋于平稳;


500X法兰安全持压泄压阀适用场所:

本系列500X持压泄压阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。500X持压泄压阀用于消防或其他供水系统中,以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。也用于大型供水系统的水锤消除装置.并且阀门控制系统的阀前处装有一个自清洁滤网,利用流体特性,使比重较大、直径较大的悬浮颗粒不会进入控制系统.符合系统循环,使阀门能正常地运行。系统动作平稳、强度高、使用寿命长、适用于600口径以下的管道。



500X法兰安全持压泄压阀工作原理:

1.作泄压阀用时:当泄压/持压导阀调整为泄压状态时,水通过针阀、主阀控制室、球阀A、泄压/持压导阀、球阀B流向出口,此时主阀处于开启状态。当阀前压力超过泄压/持压导阀设定的安全值时,泄压导阀自动开启,通过球阀C放出部分水,使管路泄压。当压力恢复到安全值时,泄压阀自动关闭。作泄压阀时,各球阀常开。

2.作持压阀用时:当泄压/持压导阀调整为持压状态时,只要主阀阀前水压低于导阀设定值,导阀即关闭。主要控制室升压,主阀关闭。当主阀上游供水压力超过导阀设定压力时,持压导阀才能打开,控制室的水经球阀排至出口,控制室降压主阀开启,开始供水,即保持了上游水压。作持压阀用时,球阀C常闭或用丝堵换下。


500X法兰安全持压泄压阀主要零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

泄压/持压导阀

铜合金

微型过滤器

不锈钢

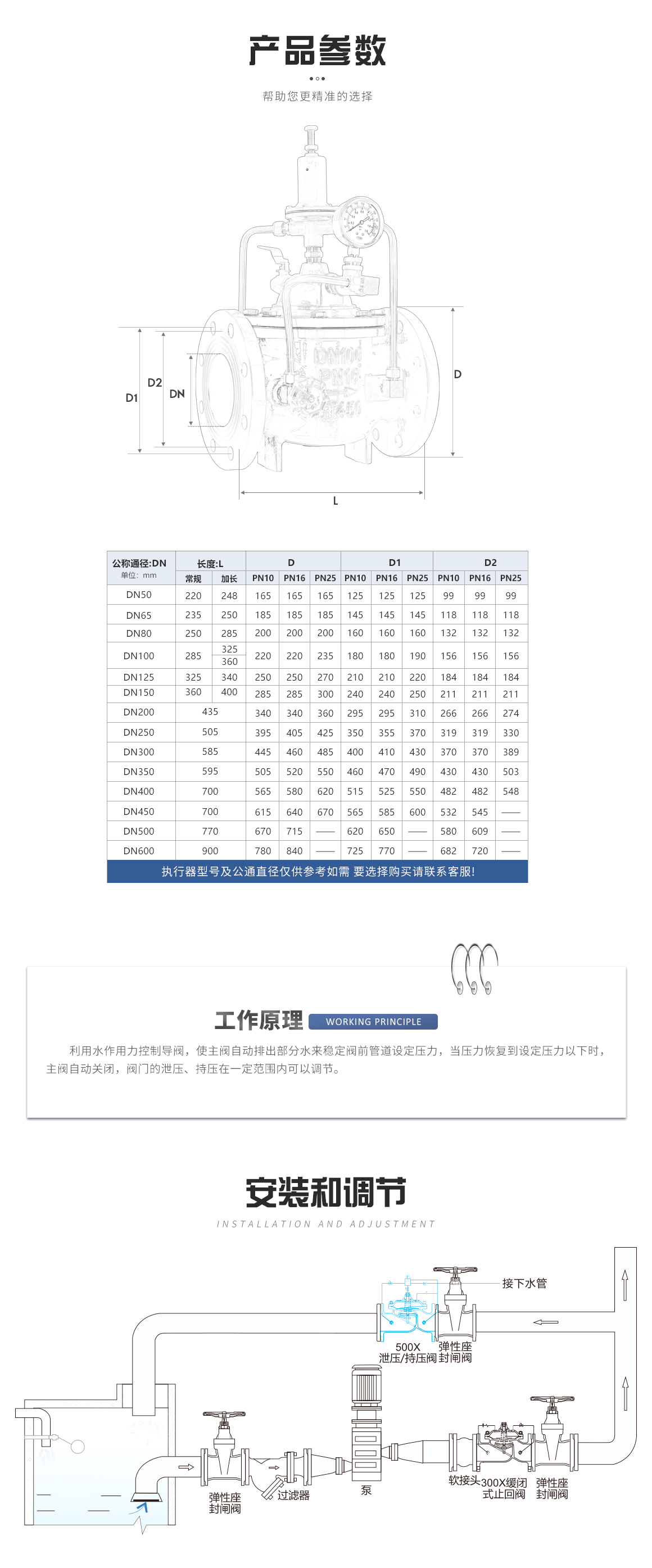

500X法兰安全持压泄压阀规格尺寸:


公称通径DN

L

H

H1

A

B

50

250

505

90

170

170

65

280

520

98

180

180

80

310

535

110

190

190

100

350

555

120

200

200

125

400

590

145

215

215

150

450

645

155

230

230

200

550

715

190

255

255

250

650

780

250

295

295

300

800

880

290

325

325

350

900

940

330

380

380

400

1000

1000

360

415

415

450

1000

1030

445

435

435

500

1100

1060

495

460

460

600

1100

1150

550

520

520
