气动蝶阀说明书

作者:海胜阀门      发布日期:2021-01-30 14:46:31      关注次数:212

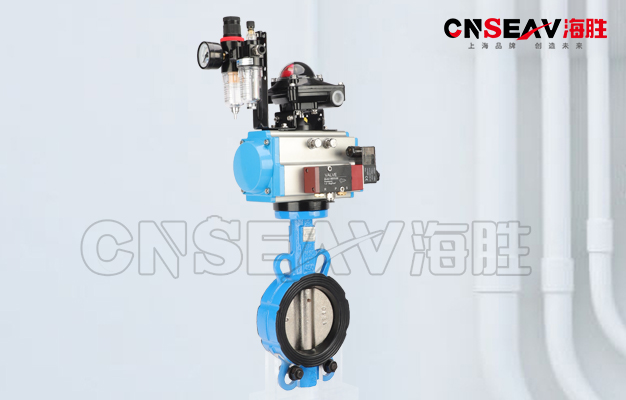

气动蝶阀

       气动蝶阀是由一个气动执行机构和蝶阀组合而成的阀门,广泛应用在化工、造纸、煤矿、石油、医疗、水利等行业。海胜阀门小编接下来为大家提供一份气动蝶阀说明书以便更好的了解气动蝶阀。

       气动蝶阀因其结构简单,更方便检修和维护,并且启闭迅速,不仅可以大大提高工作的效率,还能够减少检修和维护时间,降低人力成本,因此获得了广泛的应用。另外,根据顾客的具体要求,气动蝶阀可选用不同材质的密封圈和零部件,以便适应适不同的介质和工况环境,达到气动蝶阀发挥使用效果的目的。气动蝶阀的执行器有单作用和双作用形式之分,单作用执行器具有弹簧复位的功能,可以在失去气源时自动关闭或开启,安全系数更高!而双作用气动执行器,在失去气源时,气动执行器失去动力,阀位会保持在失气时所在的位置。气动蝶阀因为在蝶阀上安装了气动执行器,使其能够适应一些高危的工况环境之中,减小了人力操作可能带来的危险性,特别是在低压大中口径管道上,气动蝶阀的使用越来越多,除此之外大口径的气动蝶阀相对于其他阀门也更经济实惠。


       气动蝶阀工作原理:

       气动蝶阀通过给蝶阀安装气动执行器,来替代人力操作。它的工作原理是以压缩空气为动力源,驱动阀杆转动,阀杆又带动圆盘形蝶板旋转,蝶板的初始位置根据实际需求而定,蝶板从初始位置旋转,当蝶板旋转到与阀体呈90°时,气动蝶阀为全开状态,当蝶阀旋转到与阀体呈0°或180°时,气动蝶阀为关闭状态。

       气动蝶阀的气动执行器运行速度比较快,在动作执行过程中也很少会因卡住而损坏。气动蝶阀可做截断阀使用,也可以给其装配阀门定位器,来实现对管道中介质的调节控制。

       如今,气动蝶阀在工业中的应用也越来越多,那么在使用中,如何对气动蝶阀进行保养?

       一、对气缸的检查保养

       对于气动蝶阀的气动装置中的气缸,要定期做清洁,定期对气缸转轴卡簧出加油。差不多每过半年时间要打开气缸端盖,对气缸内进行检查,检查项目包括缸体内有无杂物、有无水分、润滑脂状态如何。发现润滑脂缺少的话,要将气缸拆开,做一个全面的清理,然后添加润滑脂。

       二、对阀体的检查保养

       每隔一个周期6个月左右对气动蝶阀的阀体进行一次检查。对阀体的检查保养包括:阀体外观是否良好,与管道连接的法兰端是否泄露,阀门密封面的密封性能是否良好,有没有磨损现象,蝶板转动灵不灵活,阀门有无异物卡住。一旦发现任何一个问题,需进行修理更换。



      气动蝶阀保养注意事项:

       1、在使用气动蝶阀之前,应该先将阀体内的铁屑以及其它的杂物用清水进行清洗;

       2、气动蝶阀上的法兰螺母和螺栓必须要固定紧,防止受力不均匀导致法兰对接出现问题;

       3、阀门的密封材料必须定期的进行清理,防止泄露和磨损;

       4、在关闭的情况下,气动蝶阀的阀体内如有些许的介质残留,必须切断电源和气源,把压力全部释放出来再进行清理;

       5、对气动管路阀门进行全开全闭数次操作,确认阀门能够正常工作后,再全面检查一次阀门的各个细节,保证阀门完好无损;

       6、保证气动蝶阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路阀门自身重量,如果发现管线不能承受气动管路阀门重量,则在安装前为管线配备相应的支撑。

       通过以上对气动蝶阀的介绍,你对这个阀门有了更多的了解了吗?如有更多关于气动蝶阀的相关信息,可联系海胜阀门小编,电话:15317964988(同微信号)
