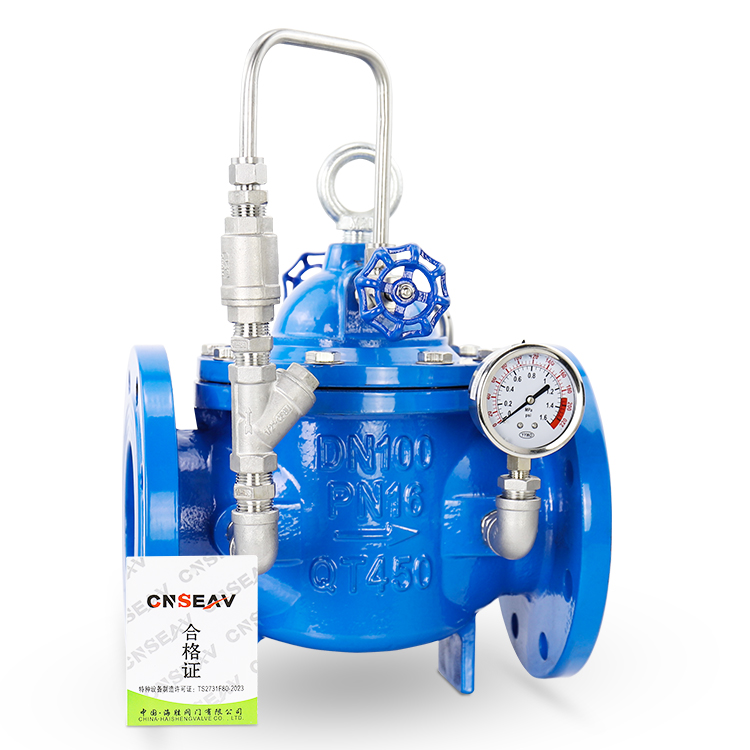

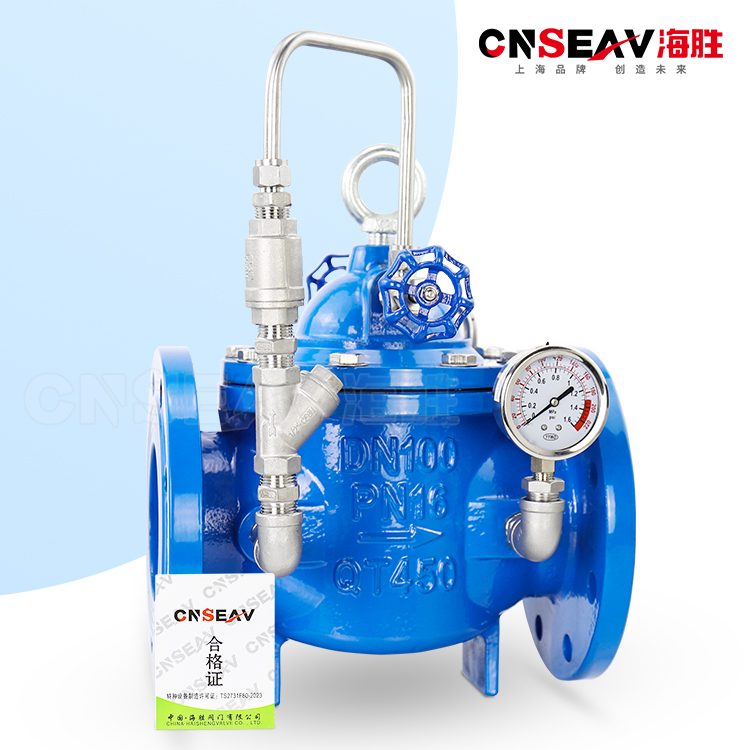

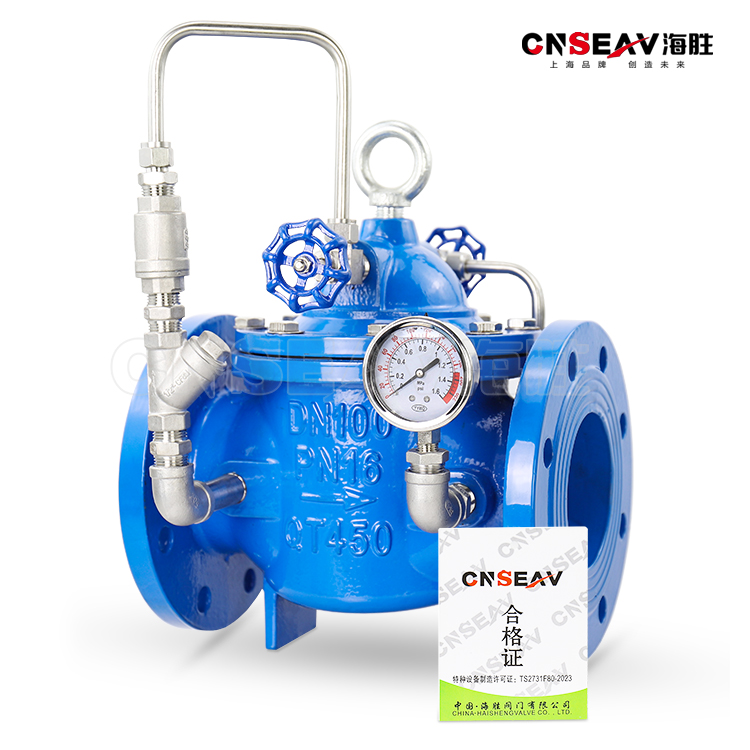

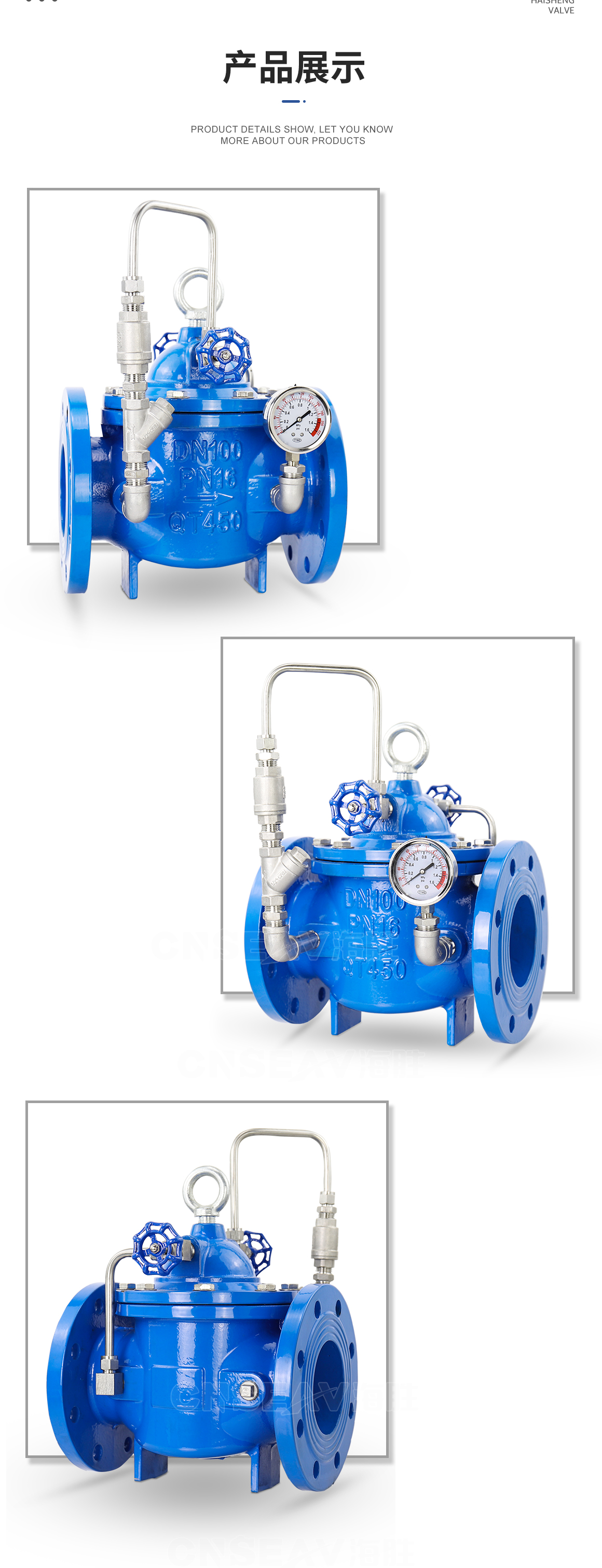

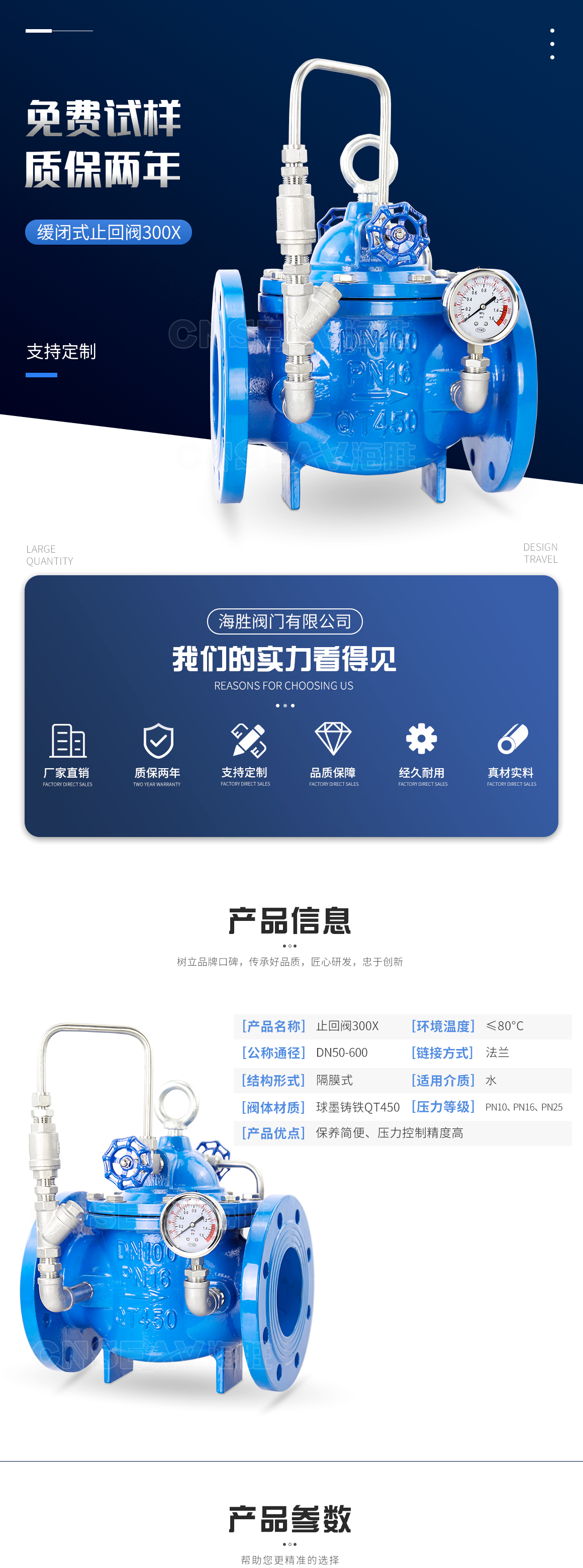

300X微阻缓闭式止回阀产品概述:
微阻缓闭式止回阀是由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作,可提高主阀开启或关闭速度,防止产生水锺水击,以达到缓闭消声的效果。缓闭止回阀通过利用水力达到自力控制,一般不需要其它额外装置和能源,保养简便,开启及缓闭平稳。

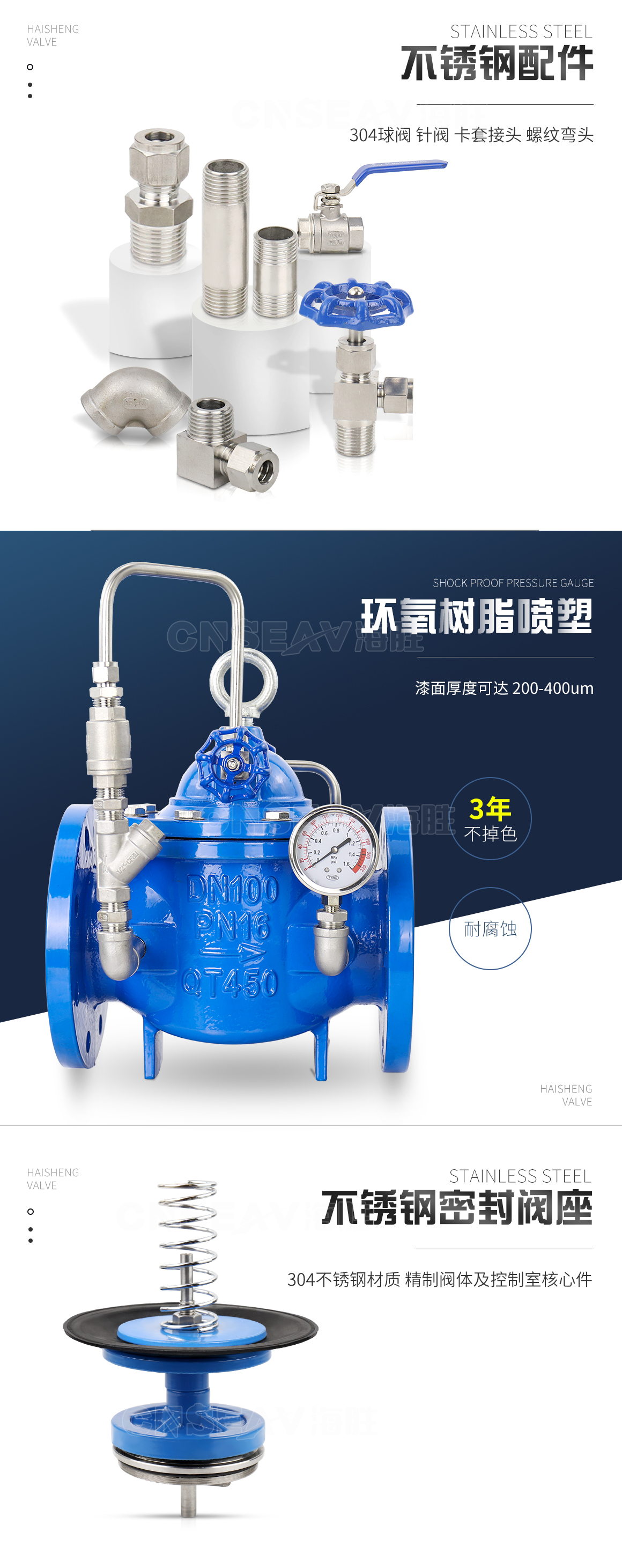

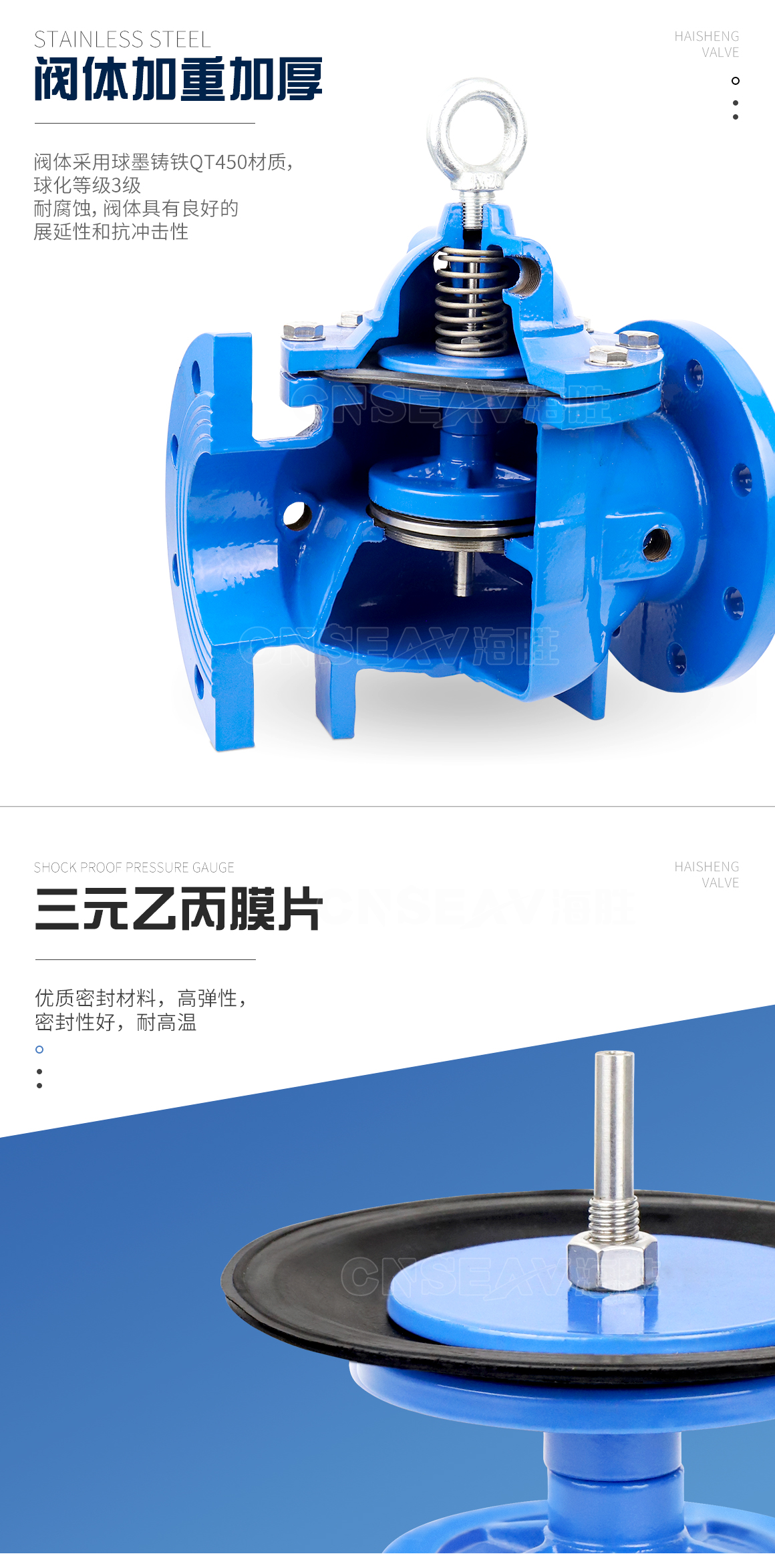

300X微阻缓闭式止回阀产品特点:
1. 止回阀阀体采用全通道流线型设计,流体阻力小、流量大;
2. 阀体、阀盖内外采用环氧树脂粉体涂装,可防止阀体、阀盖被腐蚀;
3. 使用国外可拆卸阀座的先进制作技术,结构巧妙,无须整台阀门拆除,使维修更换更方便;
4. 在管路中可选择立式或卧式安装,可靠性不变;
5. 阀体、阀盖、活塞缸连接处使用密封垫或密封环双重保护;
6. 活塞缸采用导流孔,适当增加阻力,以便活塞运动更加平稳、灵活;
7. 全不锈钢活塞缸、整体活塞、丁晴橡胶密封环的完全组合延长了阀门的使用寿命。
300X微阻缓闭式止回阀适用场所:
微阻缓闭式不锈钢止回阀广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

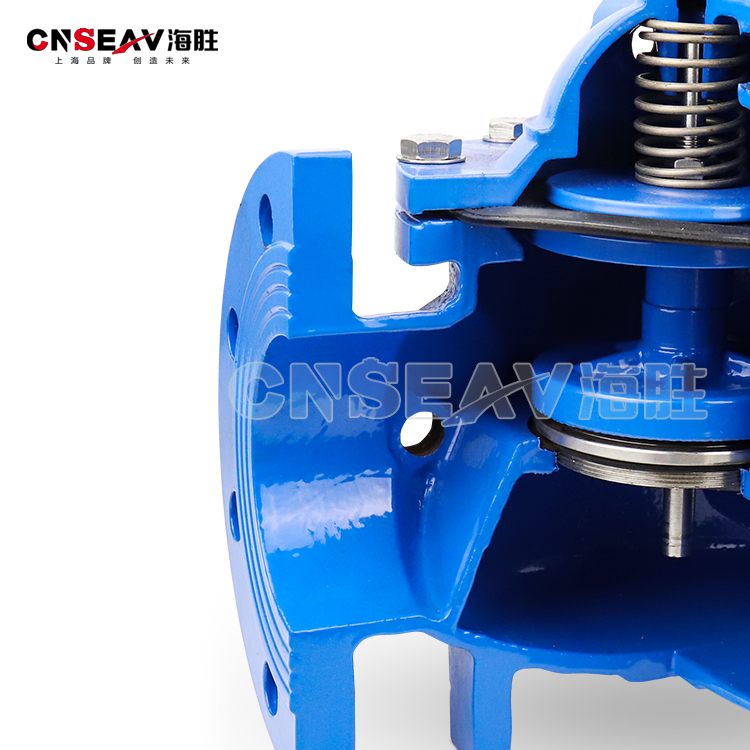

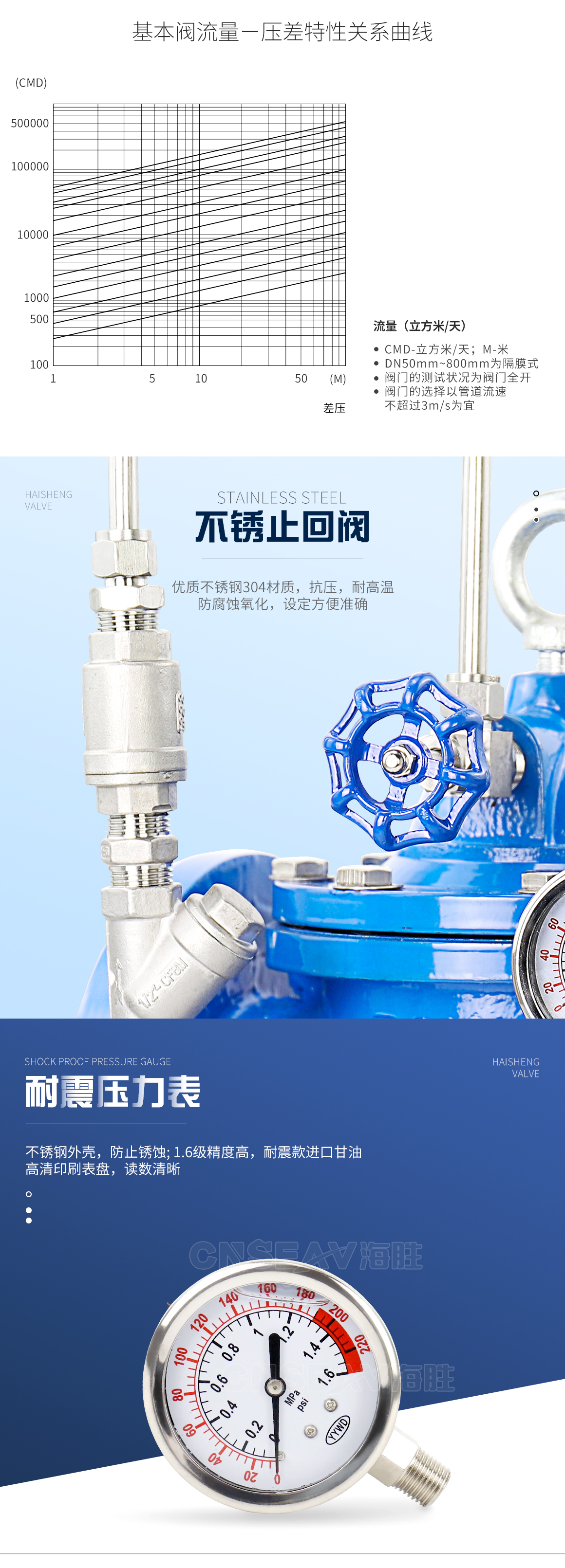

300X微阻缓闭式止回阀工作原理:
微阻缓闭式不锈钢止回阀具有电动阀、逆止阀和水锤消除器三种功能,有效地提高了供水系统的安全可靠性,同时将缓开、速闭、缓闭消除水锤的技术原理一体化,防止开泵和停泵时水锤的产生。当阀门从进口端供水时,水通过微型过滤器、针阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

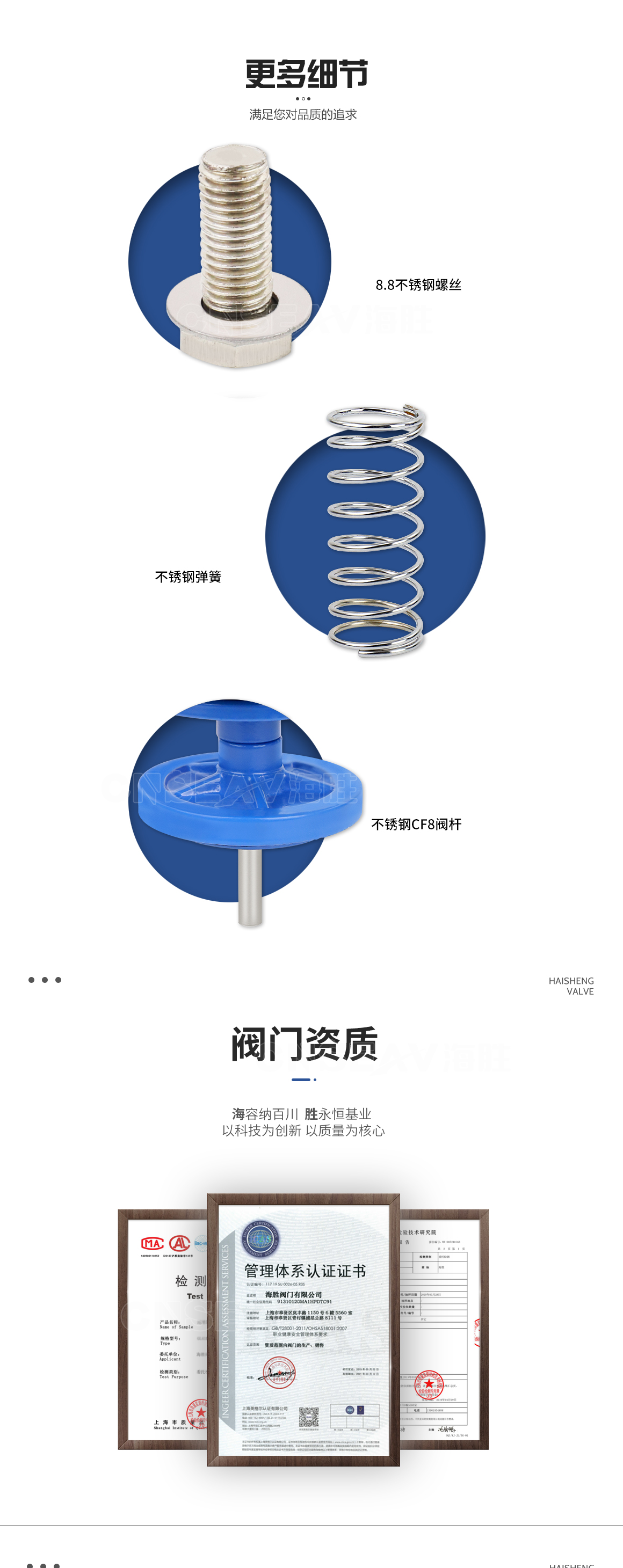

300X微阻缓闭式止回阀主要零部件材料:
零件名称 | 零件材料 |
阀体 阀盖 | WCB |
阀座 阀盘 | 铜合金 |
密封圈 O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
单向阀 | 铜合金 |
微型过滤器 | 不锈钢 |

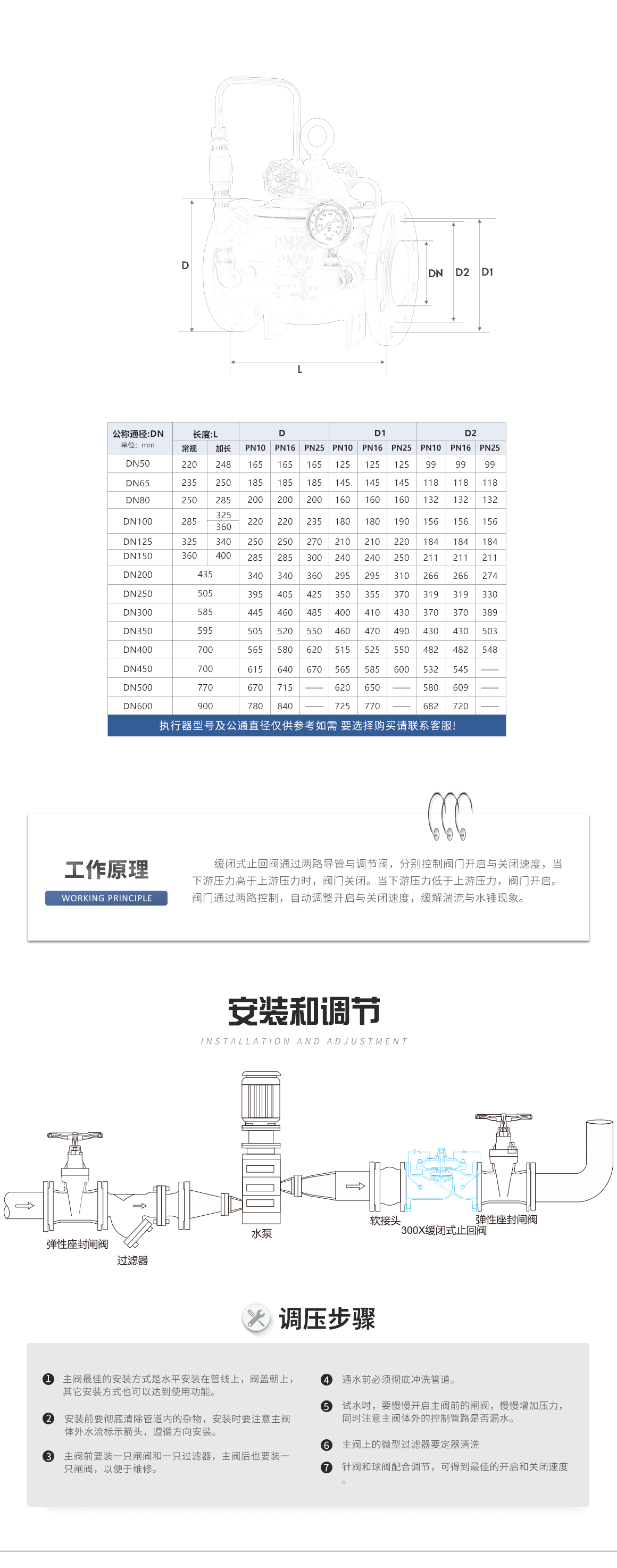

300X微阻缓闭式止回阀规格尺寸:
公称口径DN | 主要外形尺寸和连接尺寸(mm) | |||||
L | W | W1 | H | H1 | F | |
50 | 240 | 320 | 210 | 265 | 210 | 170 |
65 | 250 | 330 | 215 | 310 | 215 | 180 |
80 | 285 | 350 | 220 | 350 | 245 | 210 |
100 | 360 | 410 | 230 | 460 | 305 | 275 |
125 | 400 | 420 | 245 | 520 | 365 | 310 |
150 | 455 | 430 | 260 | 570 | 415 | 355 |
200 | 585 | 440 | 280 | 695 | 510 | 460 |
250 | 650 | 450 | 300 | 780 | 560 | 500 |
300 | 800 | 460 | 320 | 905 | 658 | 580 |
350 | 860 | 470 | 340 | 1025 | 696 | 640 |
400 | 960 | 480 | 360 | 1080 | 735 | 715 |
450 | 1075 | 530 | 395 | 1030 | 610 | 780 |
500 | 1075 | 580 | 420 | 1135 | 665 | 830 |
600 | 1230 | 600 | 445 | 1270 | 725 | 920 |
