缓闭式止回阀工作原理及安装效果图

作者:admin      发布日期:2020-10-31 15:39:22      关注次数:215



       缓闭止回阀也可称为逆止阀,其主要作用是防止管路中的介质倒流。它是一种启闭件通过介质流动和力量自行开启或关闭,以防止介质倒流的阀门。

       缓闭式止回阀工作原理:

  由主阀、单向阀、针型阀、球阀、微形过滤器和压力表组成水力控制接管系统的缓闭式止回阀,通过利用水力自动操作,使主阀获得最合适的开启或关闭速度,以避免水锺水击的产生,从而达到缓闭消声的效果。缓闭式止回阀作为管道系统顺流时开启,逆流时关闭的一种阀门,主要目的是防止介质倒流,防止泵及驱动电机反转以及容器内介质泄放。
  当缓闭式止回阀从进口端给水时,水通过微型过滤器、针型阀、单向阀进入主阀控制室,再经过球阀排水至下游。因为针型阀开度小于球阀开度,即主阀控制室的排水速度大于进水速度,因此控制室压力降低,作用于主阀盘下端的进口压力打开主阀向下游供水。当管道停止供水时,若下游水开始回流,一部分回流水经球阀进入主控制室,由于单向阀作用,回流水不能从主控制室流出,引起主控制室逐渐升压,缓缓关闭主阀。

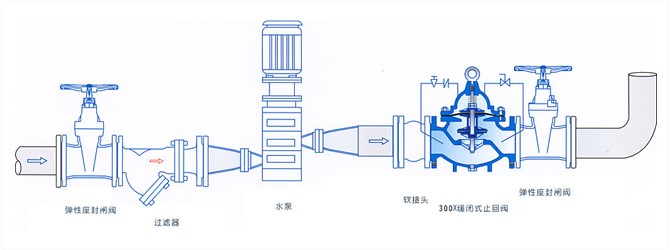

  缓闭式止回阀安装效果图:


 缓闭式止回阀安装效果图

  缓闭式止回阀结构特点:

  1、结构长度短,缓闭式止回阀结构长度只有传统法兰止回阀的1/4~1/8;

  2、体积小、重量轻、其重量只有传统微阻缓闭止回阀的1/4~1/20;

  3、阀瓣关闭快速,水锤压力小;阀瓣行程短、关阀冲击力小;

  4、水平或垂直管道均可使用,安装方便;

  5、流道通畅、流体阻力小;动作灵敏、密封性能好;

  6、整体结构、简单紧凑、造型美观;使用寿命长、可靠性高。


  安装缓闭式止回阀时注意以下事顶:

  1、在管线中不要让止回阀承受重量,大型的止回阀应独立支撑,避免其受管系产生的压力影响;

  2、安装时注意介质流动的方向和阀体所票箭头方向保持一致;

  3、升降式垂直瓣止回阀安装在垂直管道上,升降式水平瓣止回阀安装在水平管道上;

  以上为大家介绍了缓闭式止回阀工作原理,同时提供了缓闭式止回阀安装效果图及其他相关信息,希望对大家有所帮助。如需了解更多阀门相关知识,请继续关注海胜阀门官网,技术相关知识可联系公司技术人员进一步了解。
