详解电动闸阀工作原理及内部结构图,看完你就懂了

作者:admin      发布日期:2020-11-02 11:08:49      关注次数:2191

电动闸阀是行业中被应用比较广泛的阀门,通过人工智能控制,主要用于液、气、风系统管道介质流量的模拟调节。在控制大型阀门和空气系统的同时,电动闸阀也可以用电动阀门做双开关控制。下面就随着海胜小编看看电动闸阀工作原理、电动闸阀内部结构图及其他相关信息。



电动闸阀工作原理:

电动闸阀通过用电动执行器控制闸阀,电能作为动力,连接电动执行机构驱动阀门,来实现阀门开关、调节动作,达到切换或调节管道介质的目的。电动闸阀由上下两部分组成,上部分是电动执行器,下部分是闸阀。电动闸阀开关动作速度可以调整,结构简单,容易维护,动作过程中因气体本身的缓冲特性,不易因被卡住而有所损坏,但必须有气源且其控制系统也比电动阀门更为复杂。 电动闸阀反应灵敏,安全可靠,很多对控制要求高的厂专为气动仪表控制元件设置压缩空气站。


电动闸阀的工作特性:

电动闸阀一般由电机驱动,因此更耐电压冲击。电动闸阀是快速启闭的,一般用于流量小、压力小、开关频率要求大的地方,反之亦然。可以控制电动闸阀的开启程度,状态分别是开、关、半开、半关,同时可以控制管路介质的流量。



电动闸阀内部结构图:

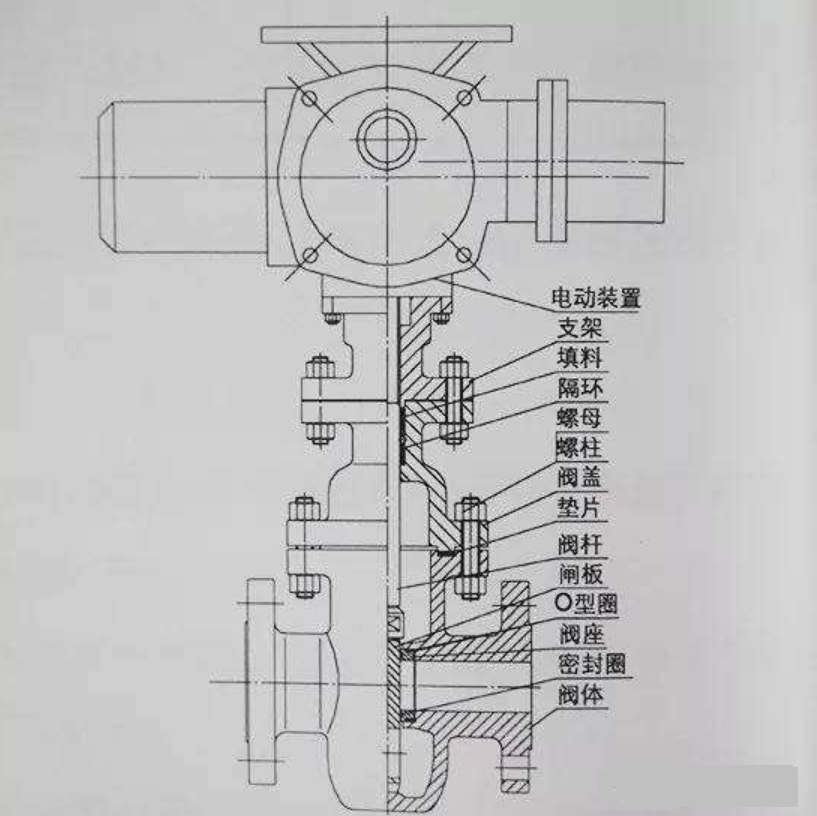

电动闸阀内部结构图

电动闸阀结构特点:

①阀门采用压力自紧式密封或阀体、阀盖垫片密封结构;

②阀瓣采用双闸板中间带万向顶结构,能自动调整阀瓣与阀座密封面吻合度,保证阀门的密封性高。同时此结构维修方便,节约费用,阀瓣互换性较好。

③阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成,密封面硬度高,耐磨擦,抗擦伤,使用寿命长。

④用渗氮钢制成的阀杆,表面进行氮化处理,硬度高,抗擦伤,耐腐蚀,使用寿命长。

⑤电动装置配有转矩控制机构、现场操作机构和手、电动切换机构三个机构。除原地操作外,还可以进行远距离操作、PLC控制、4~20mA电流输入输出智能控制等。

⑥手动阀门由手动机构或撞击时手轮开启以减小阀门操作力。

⑦阀门可安装在管道的任何位置,同时根据介质和介质的温度选择碳钢材质阀门或合金钢材质阀门。

⑧第一次安装和调试阀门时,必须手动把阀门开到大约二分之一的位置,避免电机相序接反导致损坏阀门或电装。



电动闸阀标准规范:

《通用阀门 法兰连接铁制闸阀》GB/T 12232-2005

《钢制阀门一般要求》GB/T 12224-2005

《管线用钢制平板闸阀》JB/T 5298-91

《阀门的检验与试验》JB/T 9092-1999



电动闸阀技术参数:

公称通经:50~1200mm

公称压力:1.0~2.5MPa

连接方式:法兰式

工作温度:0~80℃

控制方式:电动控制(电源驱动)

适用介质:水、油品、气体等


电动闸阀性能优点:

电动闸阀具有耐腐蚀的优点,其阀体采用粉沫环氧树脂涂装,避免了普通闸阀阀体的腐蚀与生锈的现象,同时也可用在污水系统中。

电动闸阀阀体底部(相当于管线底部)没有闸板槽,呈平平的状态,不会引起杂物滞留,解决了传统的闸阀中杂物淤积于阀底凹槽内的情况,解决了无法关闭紧密而形成漏水的情况,使流体通畅无阻。




转载声明:关于“详解电动闸阀工作原理及内部结构图,看完你就懂了 ”的全部内容,转载请注明转载地址,更多阀门资讯敬请关注海胜阀门。
