气动蝶阀接线图

作者:海胜阀门      发布日期:2021-02-01 15:12:07      关注次数:32

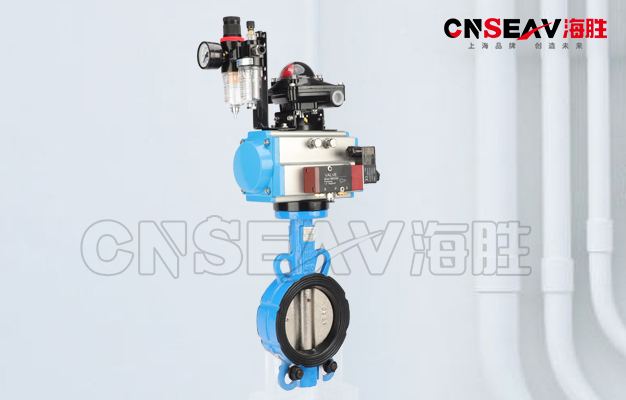

气动蝶阀

       气动蝶阀接线方式:
       气动蝶阀主要由:电磁阀、回讯器、定位器、空气过滤压阀等组成,需要接线的主要有电磁阀和回讯器,电磁阀用一根两心的缆  反馈用四心的缆
       以下我们将以图片说明气动蝶阀电气接线方法。

       电磁阀需要供电, 反馈有开反馈和关反馈。

       以下我们将以图片说明气动蝶阀电气接线方法。

       二位五通电磁阀接线图方式

       气动蝶阀接线图:




       在连接电源之前,请确认阀门额定功率与所供电功率是否相符。
       (1)用一字螺丝刀拧松固定接线盒的螺丝;
       (2)用手向上拨出接线盒,并将螺丝拨出;
       (3)连接体上会发现如图标示;
       (4)用一字螺丝刀从OPEN处插入,将底盘撬开,就会发现有连接导线的三个螺丝;
       (5)零线和火线对应连接在如图所示螺丝1、2上,并接好地线;
       (6)接线完毕后,恢复原状,固定在电磁阀线圈上(注意:接线盒与线圈间橡胶垫必须垫好)。

转载声明:关于“气动蝶阀接线图”的全部内容,转载请注明转载地址,更多阀门知识敬请关注海胜阀门。
