电动调节阀工作原理

作者:海胜阀门      发布日期:2021-01-28 14:28:02      关注次数:50

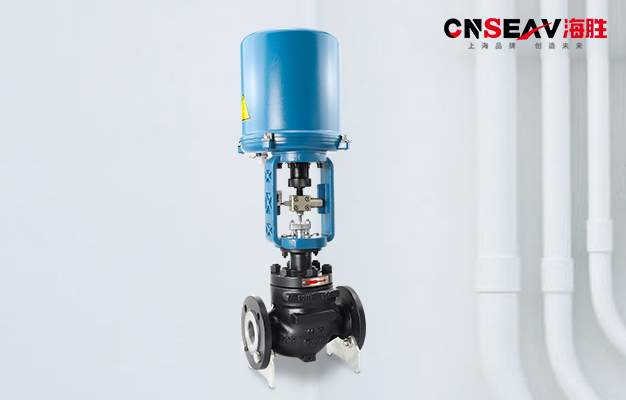

电动调节阀

       电动调节阀是工业自动化过程控制中的重要执行单元仪表,由电动执行机构和调试安装后连接组装的调节阀组成。随着工业领域的自动化程度越来越高,正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具电动调节阀有明显的优点:节能(只在工作时才消耗电能)、环保(无碳排放)、安装快捷方便(无需复杂的气动管路和气泵工作站),广泛应用于电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。


       电动调节阀主要零件部件材料:

       本体、阀盖、填料函、阀杆、阀瓣、密封圈、行程指针、调节螺母、螺母套、支架等,温度高时还需安装散热器;温度低时还需安装拉杆。


  电动调节阀结构特点
  1、电动调节阀具有体积小,重量轻、连线简单、流量大、调节精度高等特点,广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。
  2、电动调节阀阀内组件:阀芯型式:上导单座(套筒)柱塞型阀芯
  3、流量特性:直线特性、等百分比特性或快开特性



       电动调节阀工作原理:

       电动调节阀根据调节部位信号,自动控制阀门的开度,从而达到介质流量、压力和液位的调节。以最常用的4-20mA电流信号来说,在控制系统给电动调节阀的信号为4mA的时候,调节阀处于全闭状态,而给其20mA信号的时候,调节阀处于全闭状态。4-20mA中间不同的信号数值对应不同的调节阀开度,即控制系统在给其12mA信号的时候调节阀的开度为50%。根据自己的工况介质选择适用的流量系数,就可以算出调节阀每个开度所对应的流量、压力。从而达到调节阀对工况介质的调节要求


       电动调节阀的选用:
       如何合理选择电动调节阀的型号、规格对于自控系统来讲是至关重要的,它决定着系统能否正常工作和确保系统的各种参数控制在设计范围内的重要元件。
  从给水工艺角度来看,阀前后压降越小越好,这样可以减少阴力损失,减轻给水泵的负荷;而从控制工艺来看,阀前后压降越大可控性越好。两者权衡下,大致按50%的阀权度,(阀门前后压差相对系统压降的百分数)考虑通常选用ΔP为6psi(约4米水柱)。在确定Cv值,再查阅电动调节阀的产品规格,以确定调节阀的口径。


       通过以上内容的介绍,你对电动调节阀及电动太平将诶过工作原理有了更多的了解了吗?如有关于电动调节阀更多的问题,可联系海胜阀门工作人员具体沟通了解,电话:15317964988(同微信号)



转载声明:关于“电动调节阀工作原理”的全部内容,转载请注明转载地址,更多阀门知识敬请关注海胜阀门。
