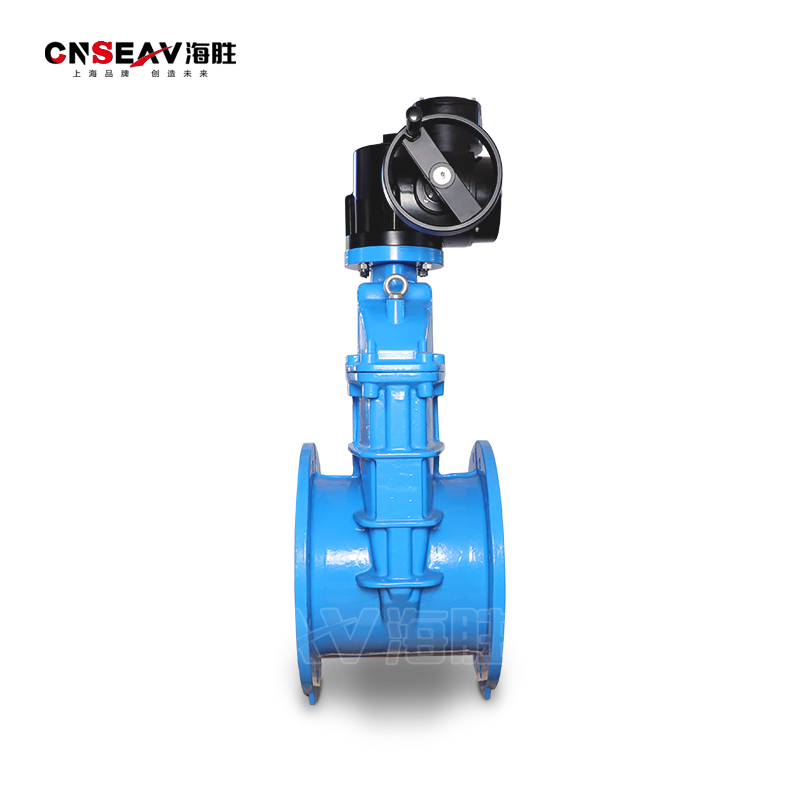

电动软密封闸阀Z945X-16Q概述:
电动软密封闸阀Z945X是由多回转电动装置和和软密封暗杆闸阀组装而成,软密封闸阀阀体采用精铸QT450(球墨铸铁)材质,闸板采用全衬弹性橡胶,阀体内腔采用静电粉末经过高温烤瓷使内腔光滑,以便在开启闸板、关闭闸板时不易磨损破裂。通过阀杆传动弹性橡胶闸板,与内腔底部接合以达到密封的效果。

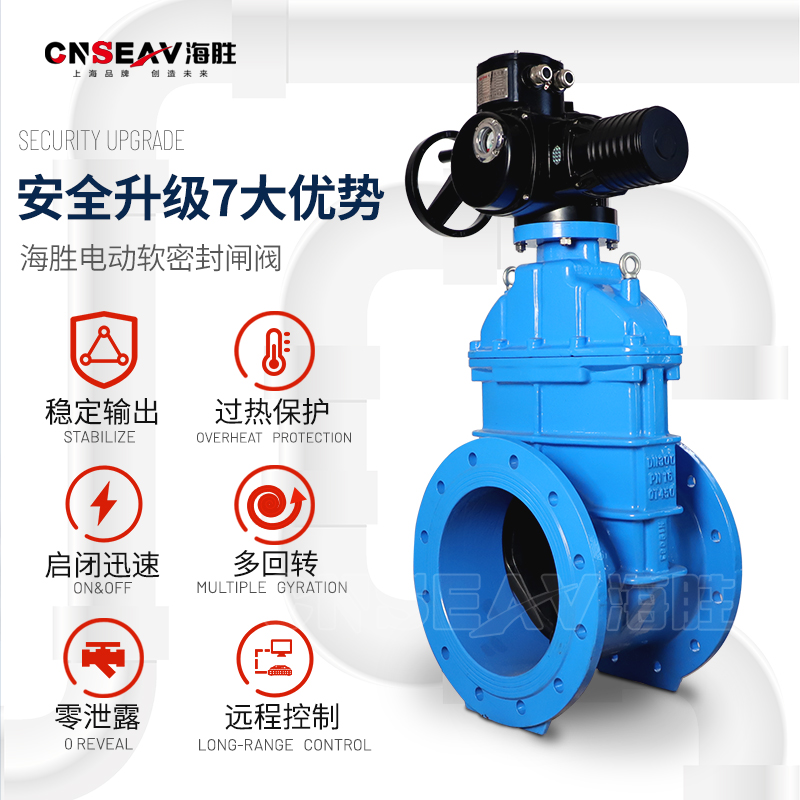

电动软密封闸阀Z945X-16Q特点:
1. 设计新颖、合理,结构独特,体积小,重量轻,启闭迅速。
2. 操力矩小,操作方便,省力灵巧。
3. 可以在任何位置安装、维修方便。
4. 密封件可以更换,平底式阀座,密封性能可靠达到双向密封零泄漏;密封材料耐老化、耐腐蚀,可使用寿命长。
5. 阀瓣整体包丁腈橡胶,阀门内件使用耐腐蚀不生锈钢和铜合金材料,可用于污水系统适应较恶劣的工作环境。
6. 阀杆采用三道O型环密封,极大地减少了开关时的磨擦阻力,开关轻巧不漏水。
电动软密封闸阀Z945X-16Q主要零部件材料:
名 称 | 材 料 |
阀 体 | 球 墨 铸 铁 |
闸 板 | 球 墨 铸 铁 外 覆 三 元 乙 丙 或 橡 胶 |
内 六 角 螺 栓 | 碳 化 处 理 |
密 封 圈 | 橡 胶 |
阀 盖 | 球 墨 铸 铁 |
阀 杆 | 不 锈 钢 |
“O" 形 密 封 圈 | 橡 胶 |
止 推 轴 承 | 锡 青 铜 |
螺 栓 | 不 锈 钢 |
压 盖 | 球 墨 铸 铁、铸 钢 |
防 尘 罩 | 橡 胶 |
手 轮 (传 动 帽) | 可 锻 铸 铁 |

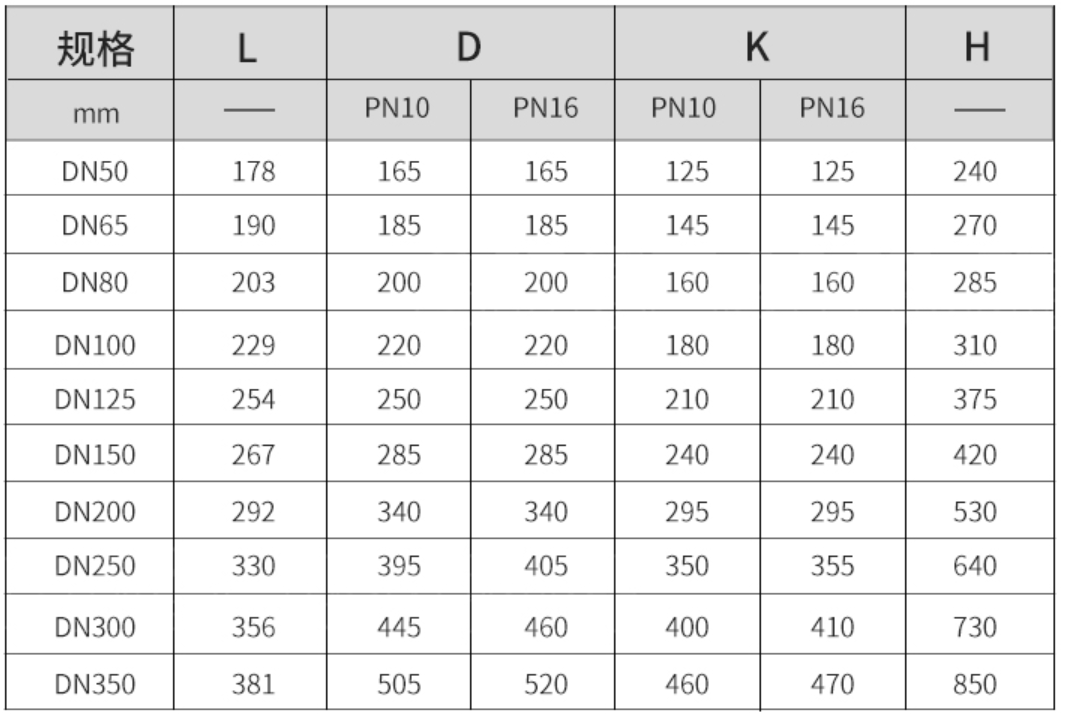

电动软密封闸阀Z945X-16Q规格尺寸:
电动软密封闸阀Z945X-16Q安装注意事项:
(1) 安装前须检查产品型号、位号及规格是否吻合,检查整机零件是否缺损或松动。
(2) 在安装前,清洗管道,阀门入口处要有足够的直管段,并配有过滤器。阀体与管道的法兰连接,要注意同轴度。
(3) 在切断阀安装前先彻底清洗管道。
(4) 安装场地要考虑人员及设备安全,同时达到便于操作又有利于拆装与维护的目的。
(5) 阀门应正立垂直安装在水平管道上,特殊情况下可倾斜安装,尽量避免水平安装,阀自重量较大或有振动的场合,要用支撑架。
(6) 介质流动方向应与阀体上的箭头指向一致。
(7)&气源应干燥、无油。在环境温度-20~55℃场所下使用阀门。
