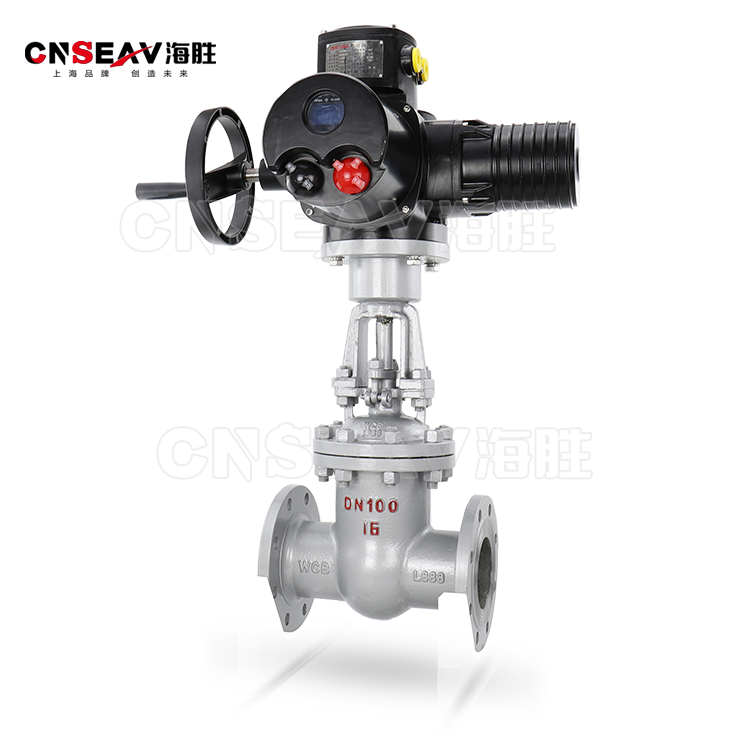

电动不锈钢闸阀Z941H

  • 海胜
  • Z941H-16C
  • 法兰
  • 水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等
  • -29〜425℃
  • 1.0~1.6MPa
  • 40~1000mm
  • 不锈钢
  • 直通流道
  • 广泛应用于化工、造纸、石油、电力、冶金、污水处理等部门
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

电动不锈钢闸阀Z941H概述:

电动不锈钢闸阀Z941H是由闸阀阀体配用多回转式电动执行器,通过阀板作上下直线运动实现远程控制阀位开关的目的,方便快捷。此类阀门操作非常简单是一种最常见的启闭式阀,它利用闸板的上下运作来接通和关闭管道中的流体介质。电动不锈钢闸阀Z941H适用于公称压力PN1.6~16.0MPa,工作温度≤-29℃~425℃的化工、造纸、石油、冶金、火力电站各种系统的管路上实现远程控制阀位开关,切断或接通管路介质。



电动不锈钢闸阀Z941H产品特点:

1.电动闸阀选用压力自紧式密封或阀体、阀盖垫片密封构造,密封可靠、性能优良、造型美观、运用安全可靠。

2.阀瓣选用双闸板中心带万向顶构造,能主动调整阀瓣与阀座密封面吻合度,保证阀门的密封。

3.闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。

4.阀杆用渗氮钢制成,外表氮化处理,硬度高,抗擦伤,耐腐蚀,运用寿命长。

5.采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。

6.可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。

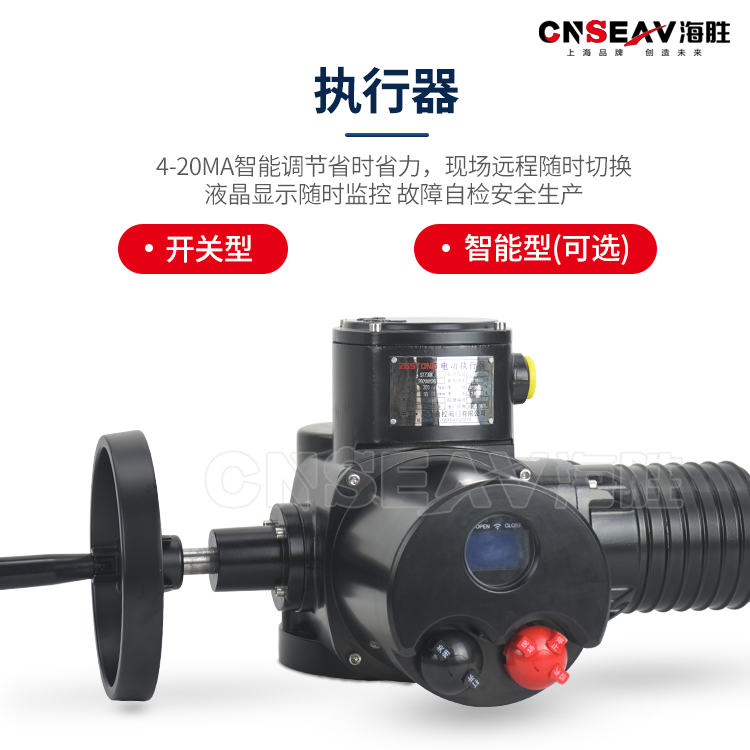

7.电动设备配有转矩操控组织、现场操作组织和手、电动切换组织。除就地操作外,还能够进行远距离操作、PLC操控、4~20mA电流输入输出智能操控等。

8.电动闸阀可装置在管道的任何方位,一起依据介质和介质的温度挑选碳钢或合金钢阀门。

9.初度装置和调试时,必须手动把阀门开到约一半的方位,避免电机相序接反致使阀门或电装损坏。



电动不锈钢闸阀Z941H工作原理:

电动闸阀Z941H配有电动执行机构(开关型和调节型,并带有防过边机构)和手动及其保护机构(手动和可自锁的电动手动转换装置)的低支架明杆闸阀。电动闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性


电动不锈钢闸阀Z941H零件材料:

阀体、阀盖

阀板

阀座

阀杆

填料

适用介质

适用温度(≤℃)

WCB

WCB+D507MO

 D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCr5MO

ZGlCr5M0+ Stellite12

1Crl8Ni9+ Stellite6

25Cr2M01VA

柔性石墨

水、油品、蒸汽

550

ZGlCrl8Ni9Ti

Crl了Ni2

1Crl8Ni9+ Stellite6

1Crl8Ni9Ti

PTFE

硝酸类、碱类

200

ZG00Crl7Nil4M02

316L+ Stellite12

316L+Stel1ite6

316L

PTFE

尿素、甲铵液、磷酸

200



电动不锈钢闸阀Z941H尺寸规格:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720





电动不锈钢闸阀Z941H安装注意事项:

1.安装前对电动不锈钢闸阀Z941H进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。
2.电动闸阀安装位置、高度、进出口方向必须符合设计要求,注意介质流动的方向应与阀体所标箭头方向一致,连接应牢固紧密。

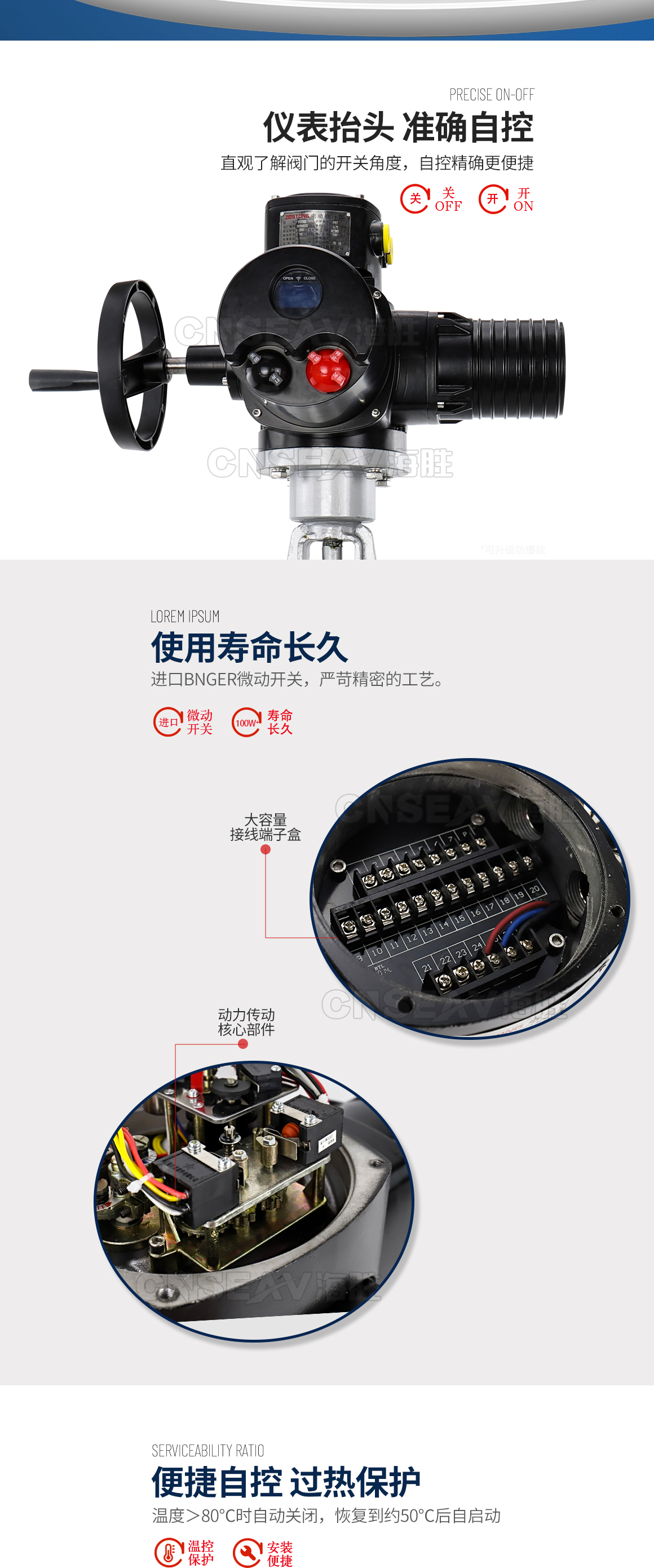

电动不锈钢闸阀Z941H图片

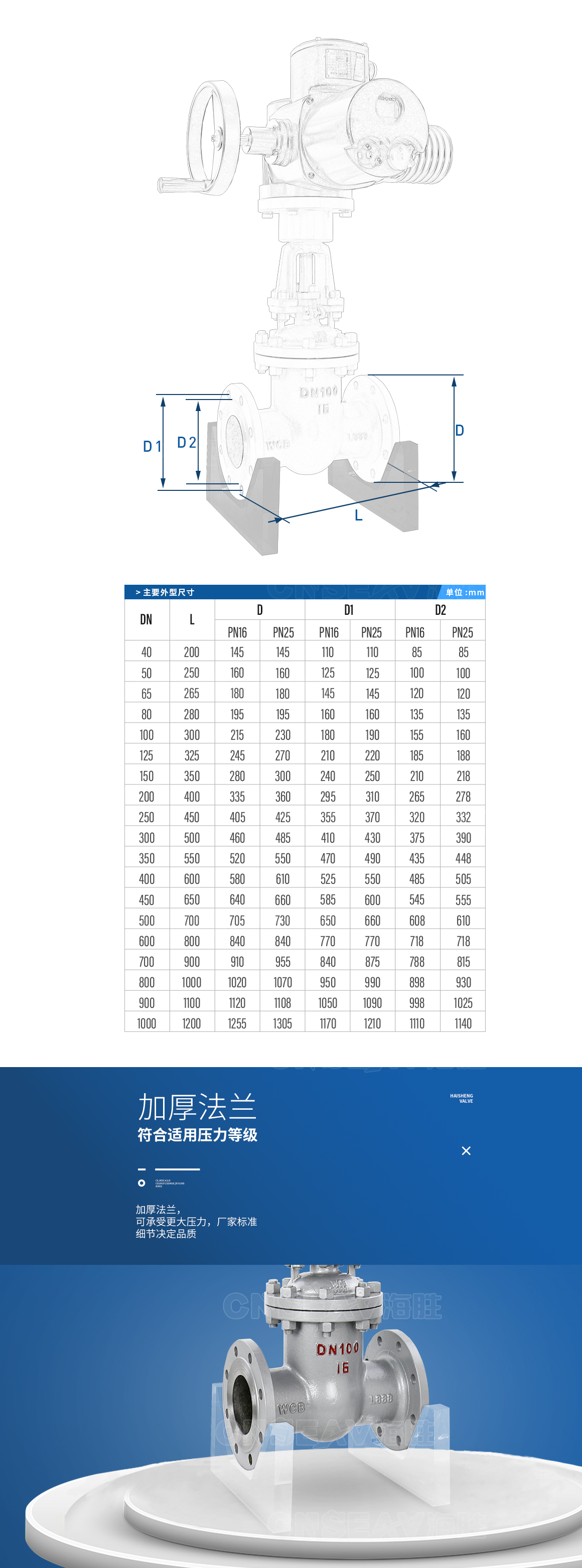

电动不锈钢闸阀Z941H规格尺寸

电动不锈钢闸阀Z941H图片

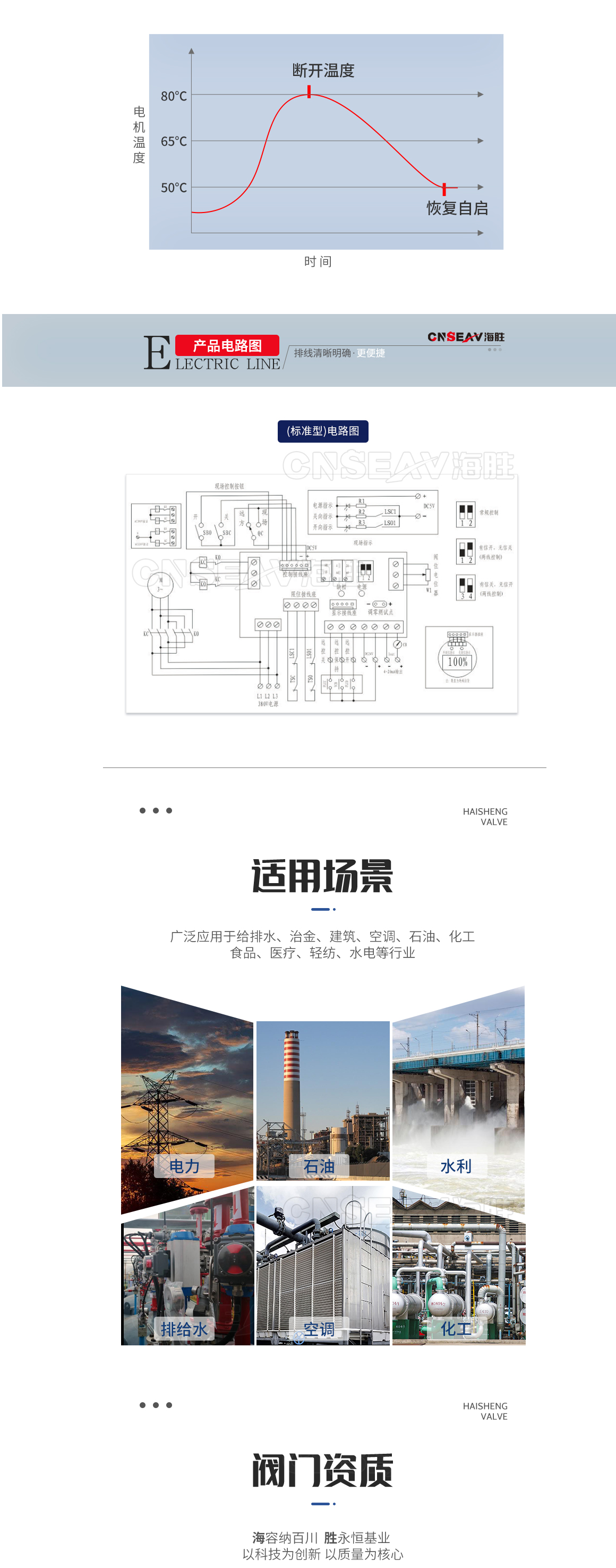

电动不锈钢闸阀Z941H适用场景

电动不锈钢闸阀Z941H图片

电动不锈钢闸阀Z941H图片
