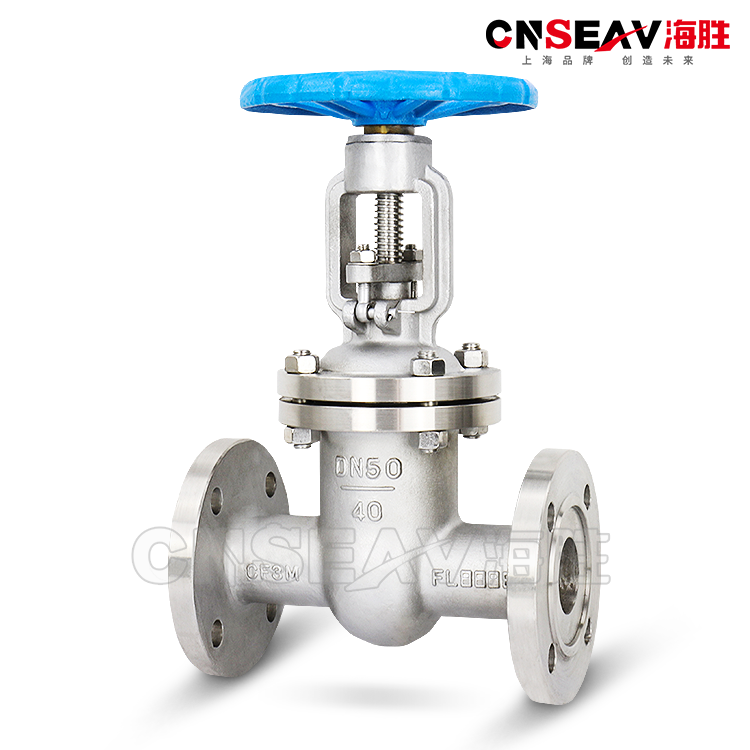

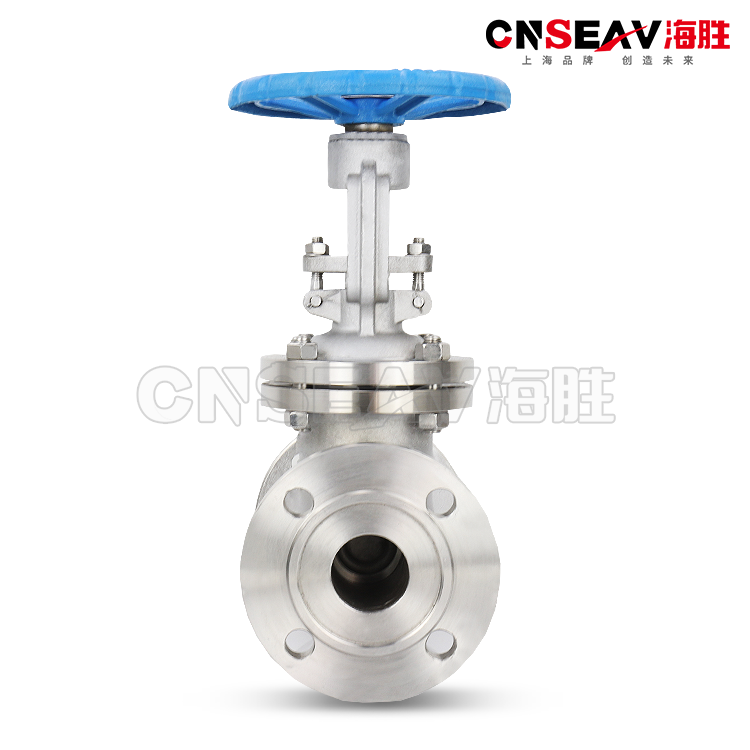

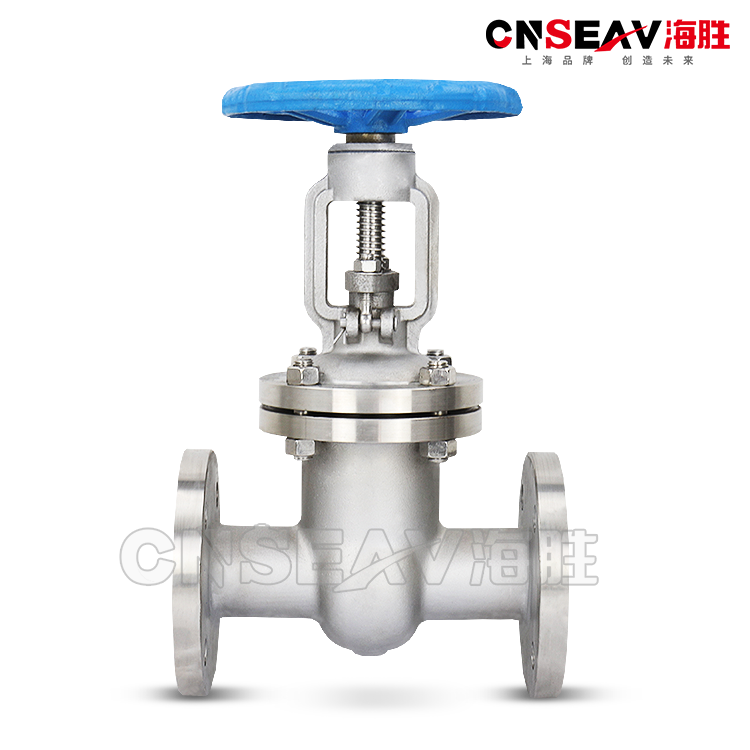

明杆不锈钢闸阀Z41W

  • 海胜
  • Z41W
  • 法兰
  • 水、油气、蒸汽、导热油等
  • 0℃~180℃
  • 1.0~2.5MPa
  • 50~1000mm
  • 不锈钢
  • 直通流道
  • 应用于工作压力 1.6MPa~20.0MPa,工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上,适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

明杆不锈钢闸阀Z41W概述:

不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小。阀体、阀盖、闸板、闸杆使用不锈钢材料,阀座密封面为聚四氟乙烯、不锈钢+硬质合金或堆焊硬质合金,使用寿命长,采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa~20.0MPa,工作温度 -29℃~200℃的石油、化工、水力、火力电站各种系统的管路上,适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。


明杆不锈钢闸阀Z41W产品特点:

1、选材考究,符合国内外相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手轮,启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。



明杆不锈钢闸阀Z41W工作原理:

闸阀是管路系统中通过手轮转驱闸板沿通道轴线垂直方向移动切断接通介质流的控制部件,在使用过程中,阀门必须是全开或全关,不能用作调节流量。

闸阀关闭时,密封面可以只依靠介质压力来密封,即只依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的,即阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
闸阀的闸板随阀杆一起作直线运动的,叫升降杆闸阀(亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。



明杆不锈钢闸阀Z41W零件材料:

零件材料

材质

阀体、阀盖

不锈钢

闸板

阀杆

阀杆螺母

铜合金



明杆不锈钢闸阀Z41W规格尺寸:

型号

公称通径

尺寸(mm)

L

D

D1

D2

b-f

z-Φd

H

D0

Z41W-1.6MPa

15

130

95

65

45

14-2

4-14

170

120

20

150

105

75

55

14-2

4-14

200

120

25

160

115

85

65

14-2

4-14

215

140

32

180

135

100

78

16-2

4-18

260

160

40

200

145

110

85

16-3

4-18

290

200

50

250

160

125

100

16-3

4-18

345

220

65

265

180

145

120

18-3

4-18

360

240

80

280

195

160

135

20-3

8-18

385

280

100

300

215

180

155

20-3

8-18

430

300

125

325

245

210

185

22-3

8-18

520

320

150

350

280

240

210

24-3

8-23

610

350

200

400

335

295

265

26-3

12-23

765

400

250

450

405

355

320

30-3

12-25

895

450

300

500

460

410

375

30-4

12-25

1145

500

350

550

520

470

435

34-4

16-25

1200

550

400

600

580

525

485

36-4

16-30

1400

600

450

650

640

585

545

40-4

20-30

1500

650

500

700

705

650

608

44-4

20-34

1630

700

600

800

840

770

718

48-5

20-41

1830

800



明杆不锈钢闸阀Z41W注意事项:

(1)手轮、手柄及传动机构均不允许作起吊用,并严禁碰撞。

(2)双闸板闸阀应垂直安装(即阀杆处于垂直位置 , 手轮在顶部 )。

(3)带有旁通阀的闸阀在开启前应先打开旁通阀(以平衡进出口的压差及减小开启力 )。

(4)带传动机构的闸阀,按产品使用说明书的规定安装。

(5)如果阀门经常开关使用 , 每月至少润滑一次。



明杆不锈钢闸阀Z41W执行标准规范:

1、设计规范:GB/T 12234

2、结构长度:GB/T 12221

3、连接法兰:JB/T 79

4、试验与检验:JB/T 9092

5、压力-温度:GB/T 9131

6、产品标识:GB/T 12220

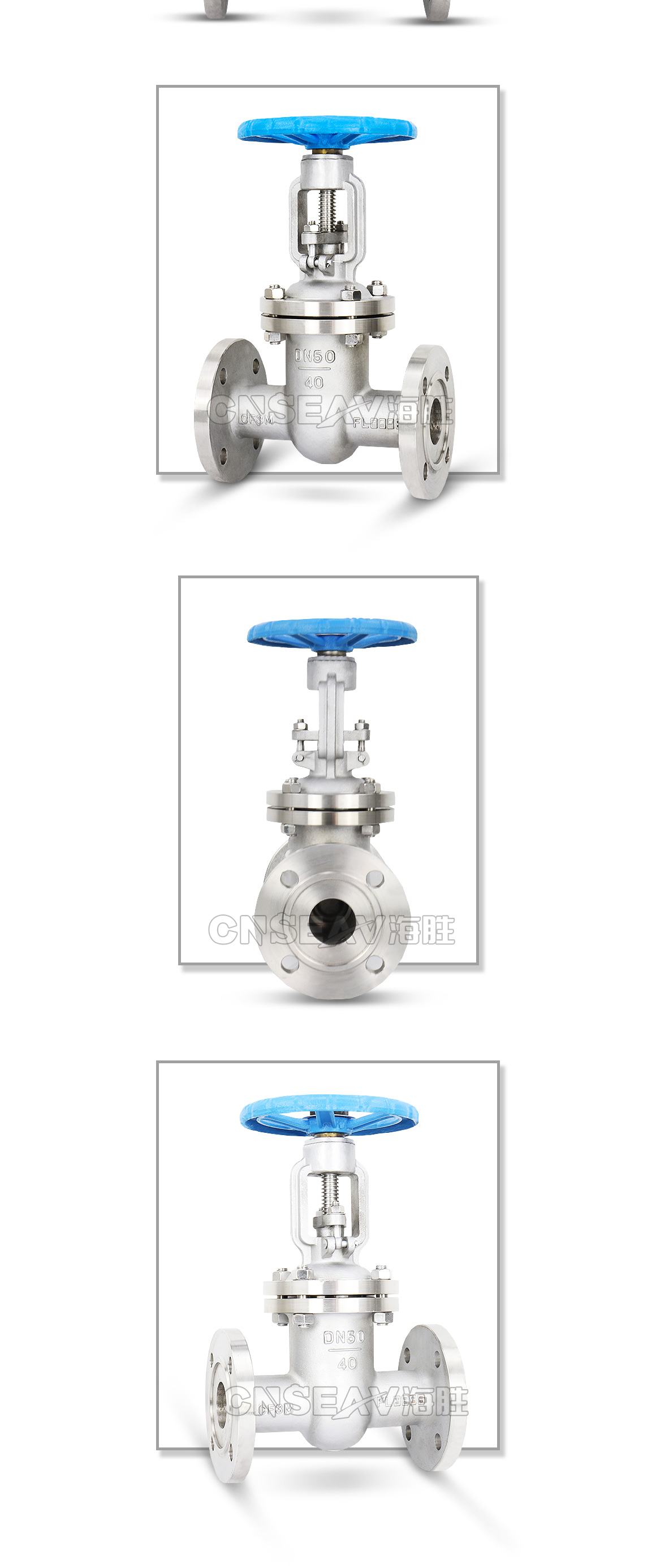

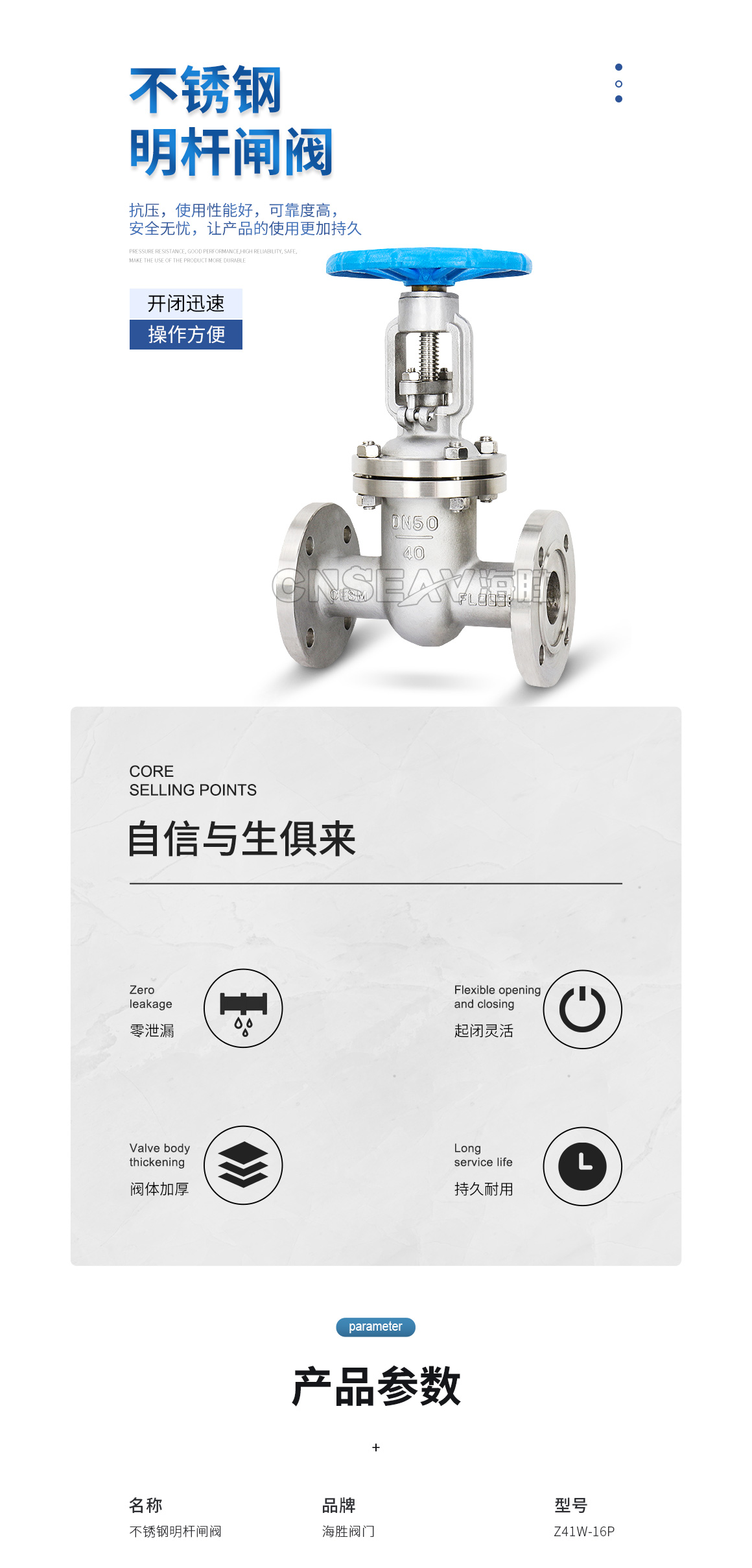

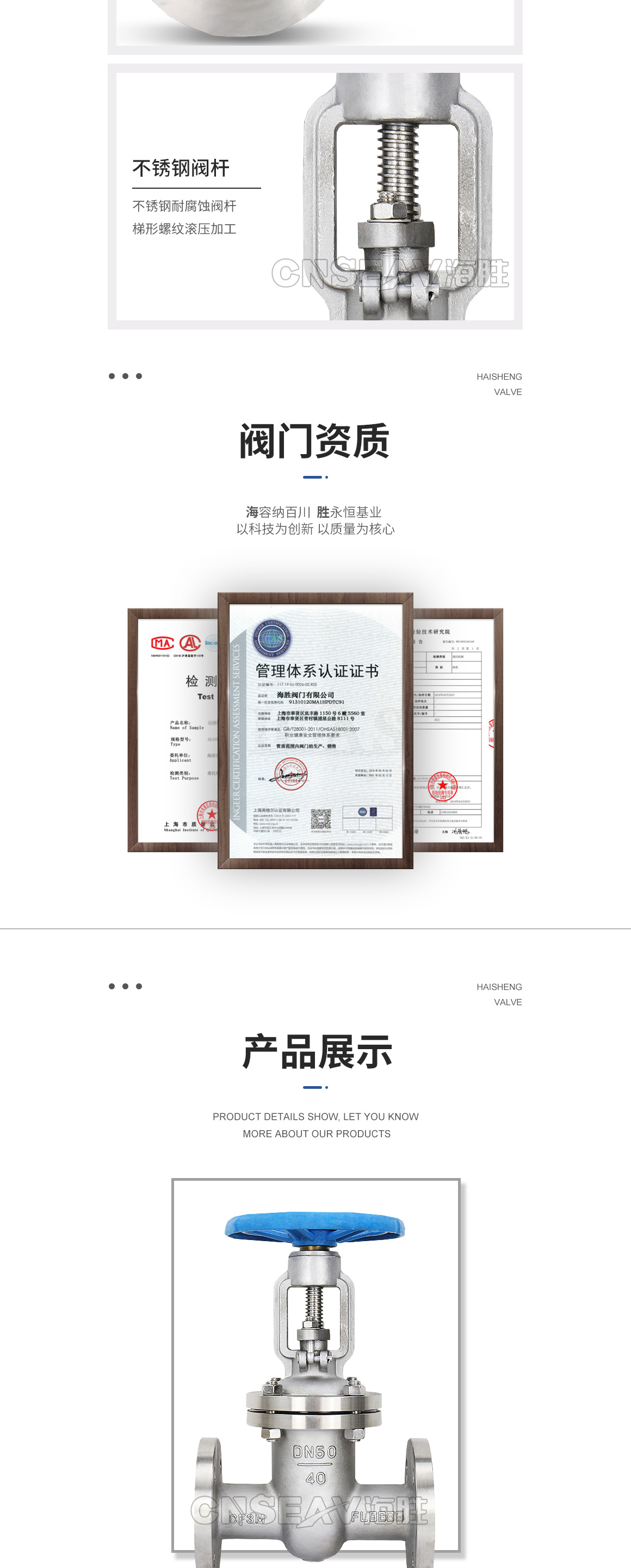

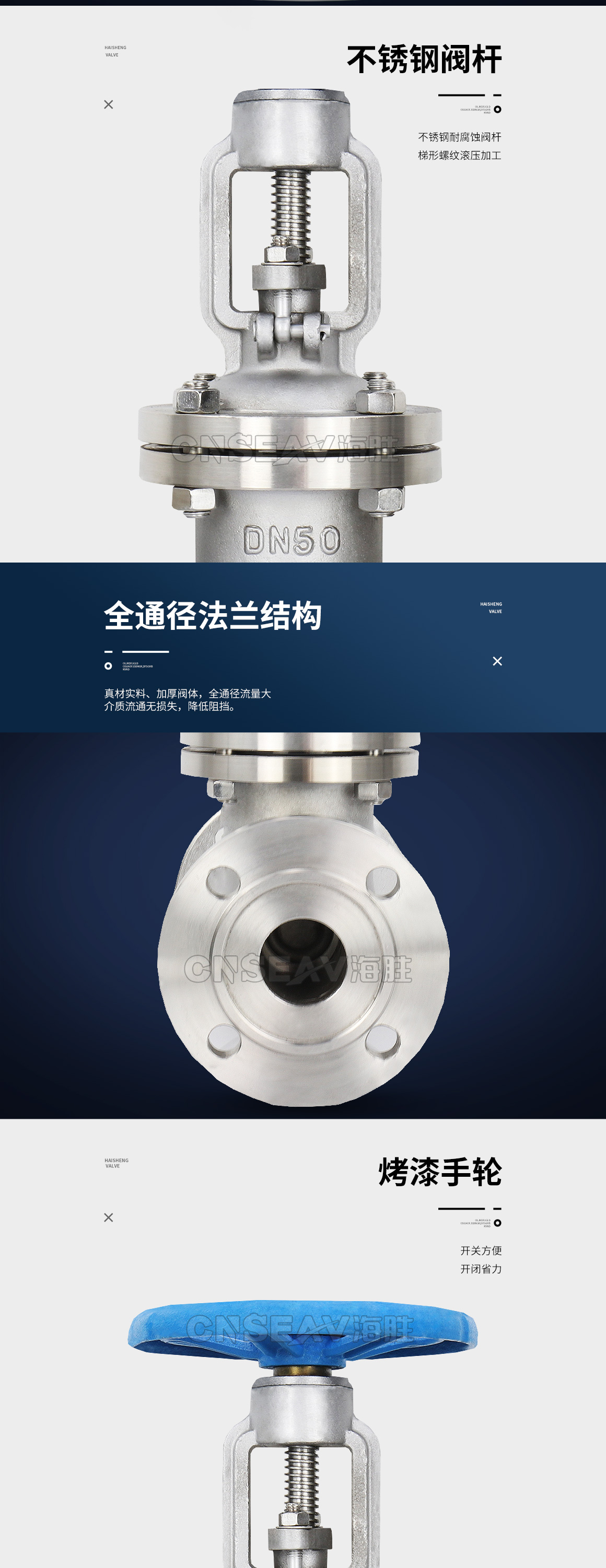

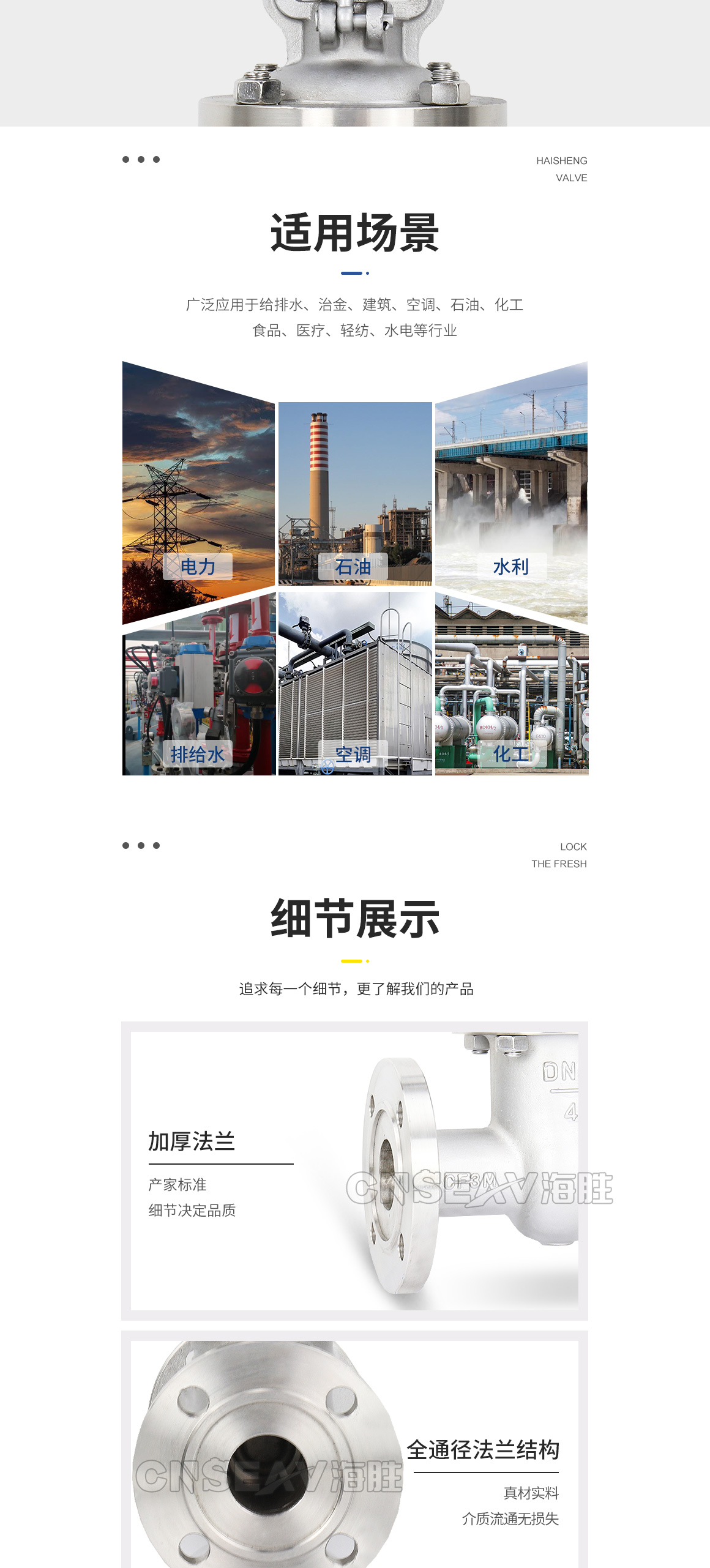

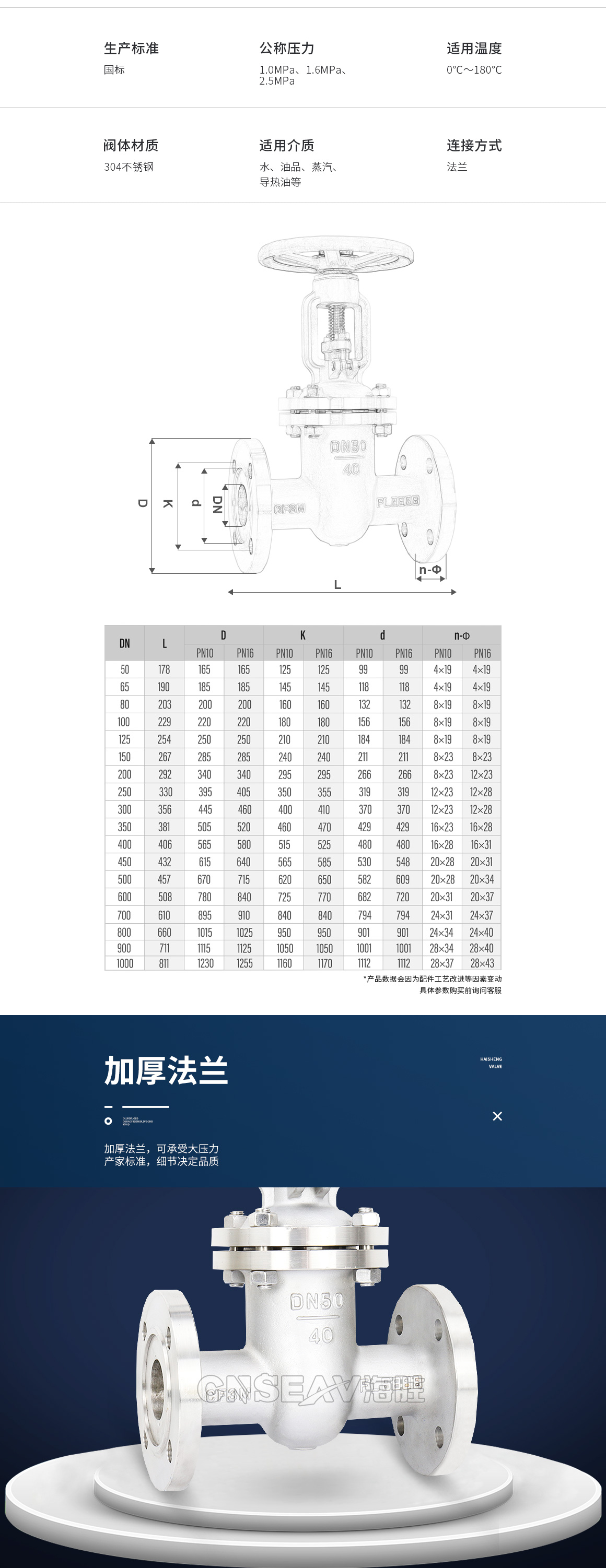

明杆不锈钢闸阀Z41W图片

明杆不锈钢闸阀Z41W图片

明杆不锈钢闸阀Z41W图片

明杆不锈钢闸阀Z41W图片

明杆不锈钢闸阀Z41W图片

明杆不锈钢闸阀Z41W图片
