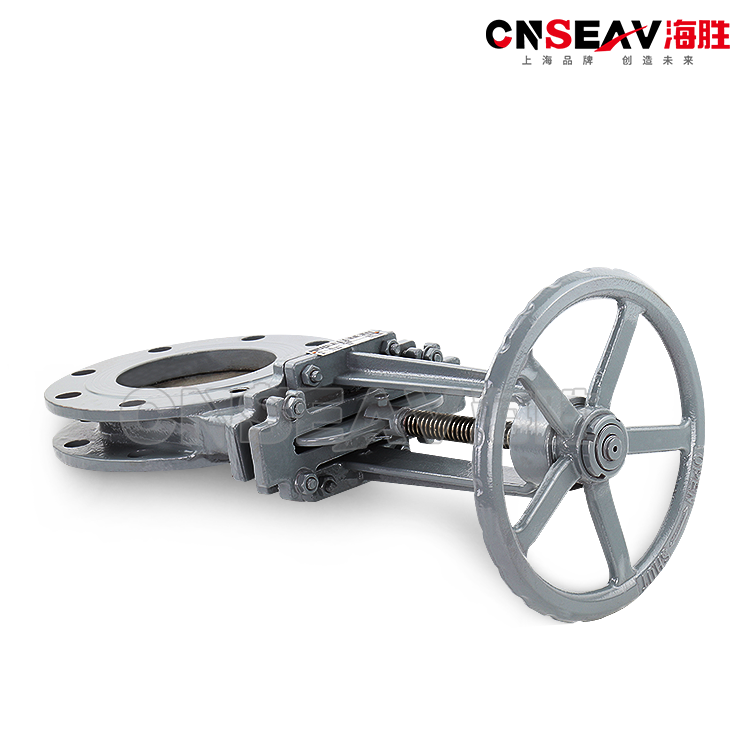

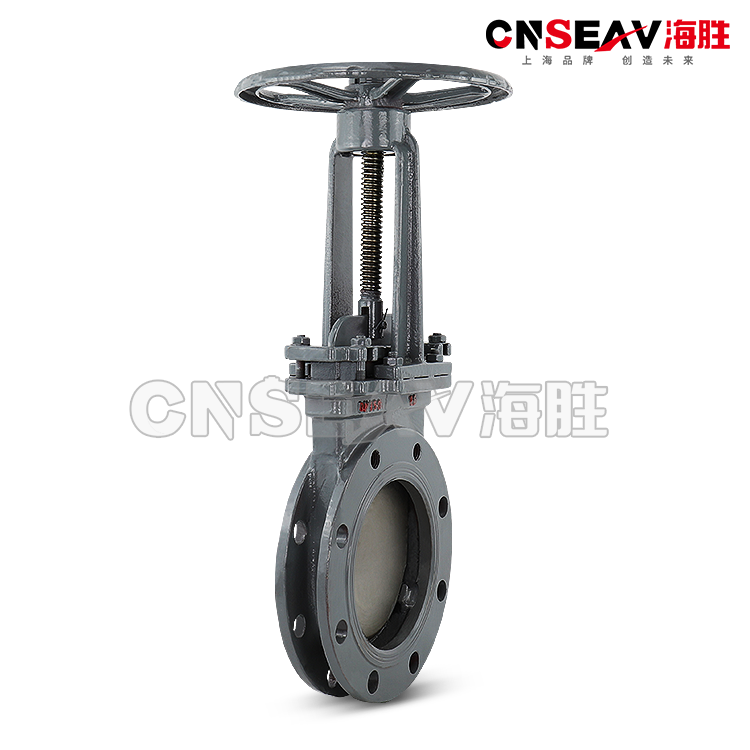

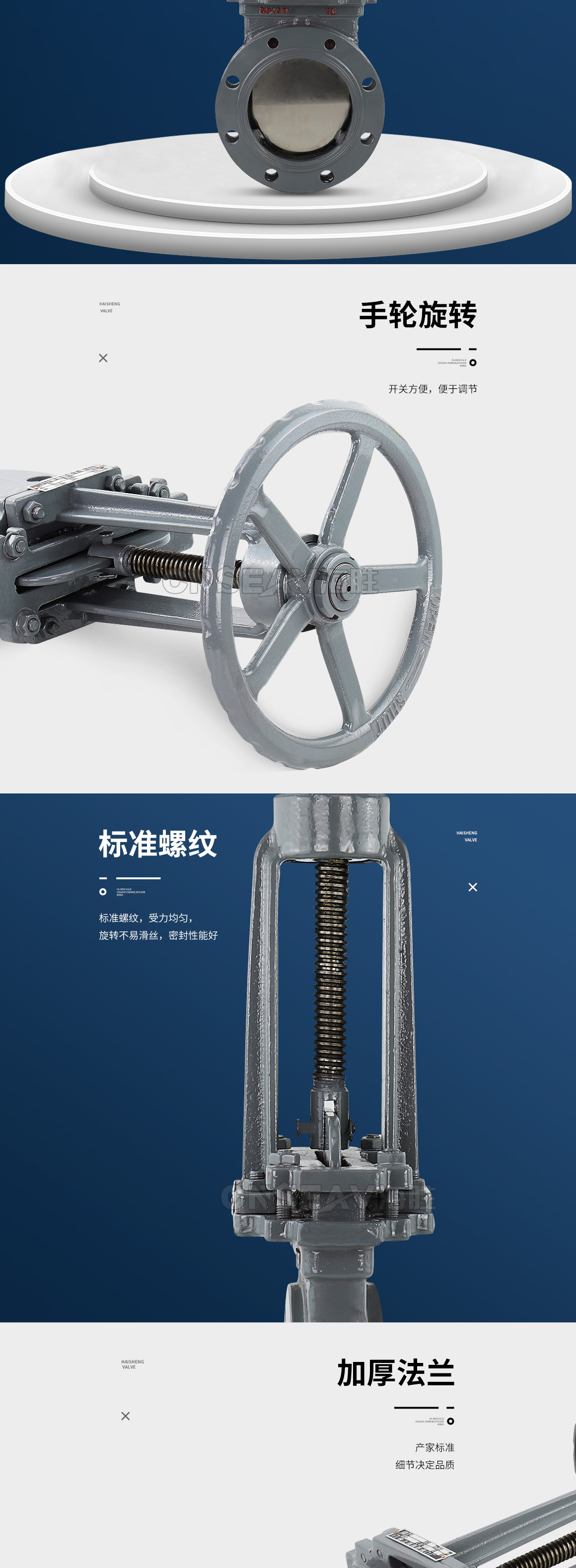

法兰刀型闸阀PZ73H产品简介:
法兰刀型闸阀PZ73H的启闭件是闸板,闸板的运动方向与流体方向相垂直,手动刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体,叫做刚性闸板;可做成能产生微量变形的闸板改善其工艺性,弥补密封面角度在加工过程中产生的偏差,叫弹性闸板刀型闸阀关闭时密封面可依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,阀门关闭时,要依靠外力强行将闸板压向阀座,以保证密封面的密封性。
法兰刀型闸阀PZ73H产品特点:
法兰刀型闸阀PZ73H具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度≤900℃情况下正常工作。刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物。
法兰刀型闸阀PZ73H工作原理:
法兰刀型闸阀PZ73H采用全圆形的通道设计,在刀板上端安装有聚四氟乙烯、刮泥器,聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可在阀体四周设置多个冲洗口。刀板底端加工成刀刃,光洁度高,保证了良好的密封性。PZ73H-16C刀型闸阀广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。
法兰刀型闸阀PZ73H零件材料及名称:
零件名称 | 材料 |
体、盖 | 不锈钢、碳钢、灰铸铁 碳钢、不锈钢 |
阀杆 | 不锈钢 |
密封面 | 橡胶、四氟、不锈钢、硬质合金 |
法兰刀型闸阀PZ73H的安装使用:
1.安装前须检查阀门腔内和密封面等部位,不允许有污物或砂粒附着;
2.各连接部位螺栓,要求均匀拧紧;
3.检查填料部位要求压紧,既保证填料的密封性,也要保证闸板开启灵活;
4.用户在安装阀门前,必须校对阀门型号,连接尺寸及注意介质流向,保证与阀门要求一致性;
5.用户在安装阀门时,必须预留阀门驱动的必要空间;
6.驱动装置的接线须按线路图进行;
7.刀型闸阀必须定期保养,不得随意碰撞及挤压,以免影响密封。
