明杆软密封闸阀Z41X

  • 海胜
  • Z41X-16Q
  • 法兰
  • 水、油品、污水、海水
  • 0℃~80℃
  • 1.0~1.6MPa
  • 50~600mm
  • 球墨铸铁
  • 直通流道
  • 广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

明杆软密封闸阀Z41X产品概述:

明杆软密封闸阀Z41X是一款自动阀,克服了一般闸阀密封不良、弹性疲乏、橡胶老化及生锈等缺陷。其密封面可依靠介质产生的压力而自行密封。即通过介质压力将闸板密封面压向宁一侧的阀座密封面,从而使两个密封面紧密结合确保密封性能良好,这也可称之为自密封。相对于传统闸阀的强制密封方式更加方便,工作效率也能大大提高。明杆软密封闸阀Z41X具有开关轻、密封可靠、弹性记忆佳及使用寿命长 等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。



明杆软密封闸阀Z41X产品特点:

1.重量轻:本体采用高级球墨铸铁制成,重量较传统闸阀重量减轻约20%-30%,安装维修方便。

2.平底式阀座:传统的闸阀往往在通水洗管后即因外物诸如石头、木块、水泥、铁 屑、杂物等淤积于阀底凹槽内,容易造成无法关闭紧密而形成漏水现象,软密封闸阀底 部采用与水管相同的平底设计,不易造成杂物淤积,使流体畅通无阻。

3.整体包胶:阀门采用高品质的橡胶进行整体内、外包胶,阀门能够保证精确的几何尺寸,且橡胶与球墨铸铁阀门接着牢靠,不易脱落及弹性记忆佳。

4.精铸阀体:阀体采用精密铸造,精确的几何尺寸使得阀体内部无需任何精加工即可保证阀门的密封性。

5.嵌入式铜螺母:铜螺母与软密封阀门采用嵌入式接合,使二者紧密结合成为一体。不因水流动造成震动而产生松动或损坏现象。

6.耐腐蚀:阀体采用粉体环氧树脂涂装,可防止阀体的腐蚀及生锈,并可用于污水系统。

7.不易碎裂:以往传动铸铁闸阀常因外物击中,碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁,此种情形已可大幅度减少。

8.三"O"型环密封圈:由于阀杆采用三"O"型环密封圈密封设计,可减少开闭时的摩擦阻力,大幅度减少漏水现象及可以不停水施工更换密封圈。

9.有助生饮:由于阀体内部以无毒性环氧树脂涂装,阀门的内外表面均以橡胶完全 披覆而不至于出现锈水或腐蚀现象,可供生饮。


明杆软密封闸阀Z41X工作原理:

明杆软密封闸阀Z41X是通过转动手轮,手轮与阀杆的螺纹进行进、退工作的情况下,提高或降低与阀杆连接的闸板,从而完成启闭工作。这就是将旋转运动转变为直线运动,从力学角度来说明就是将操作转矩变换为操作推力。



明杆软密封闸阀Z41X零件材料:

零件名称

材料

阀体、阀盖

球墨铸铁

闸板

球墨铸铁+橡胶

阀杆

不锈钢

阀杆上螺母

黄铜

阀杆螺母

球墨铸铁

填料

橡胶

内六角螺母

碳钢

垫片

橡胶



明杆软密封闸阀Z41X规格尺寸:

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

19

3

4×Φ19

65

190

185

145

118

19

3

4×Φ19

80

203

200

160

132

19

3

8×Φ19

100

229

220

180

156

19

3

8×Φ19

125

254

250

210

184

19

3

8×Φ19

150

267

285

240

211

19

3

8×Φ23

200

229

340

295

266

20

3

12×Φ23

250

330

405

355

319

22

3

12×Φ28

300

356

460

410

370

24.5

4

12×Φ28

350

381

520

470

429

26.5

4

16×Φ28

400

406

580

525

480

28

4

16×Φ31

450

432

640

585

548

30

4

20×Φ31

500

457

715

650

609

31.5

4

20×Φ34

600

508

840

770

720

36

5

20×Φ37


明杆软密封闸阀Z41X安装事项:

1.明杆闸阀的手轮、手柄以及传动结构是不允许做起吊使用,并且严禁碰撞,避免破损;

2.明杆闸阀应该垂直安装,就是将阀杆安置在垂直位置,手轮放在顶端;

3.带有旁通阀的明杆闸阀在使用前应该先将旁通阀打开;

4.带有传动机构的闸阀要按照指定的安装说明书进行安置;

5.如果经常使用明杆闸阀,最少每个月就要进行清洗、润滑一次。

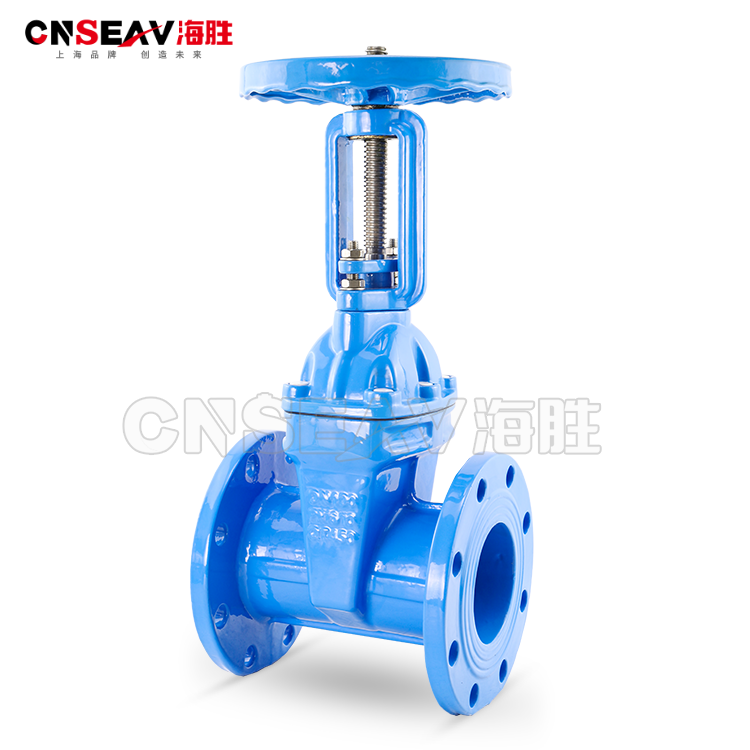

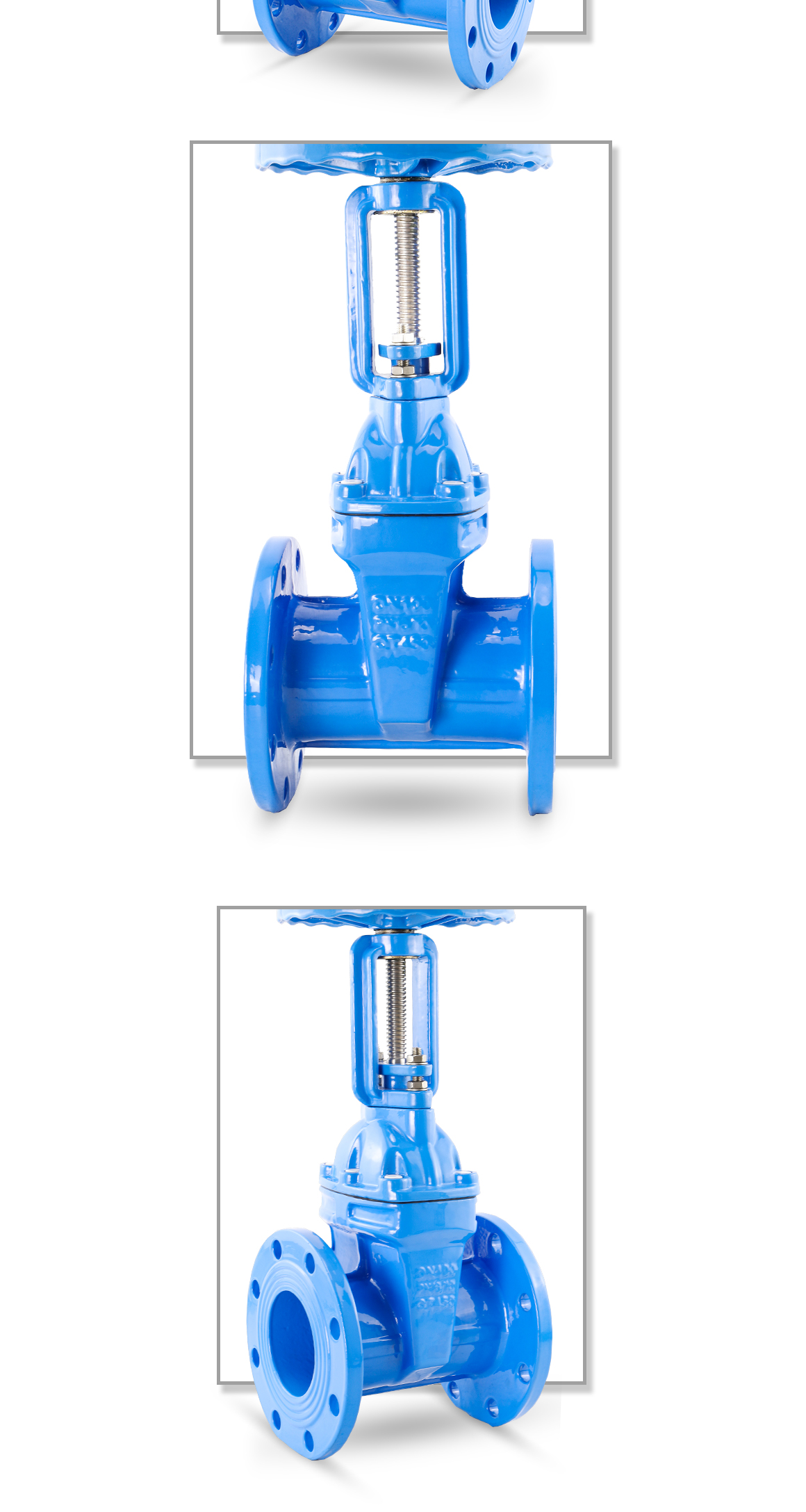

明杆软密封闸阀Z41X图片

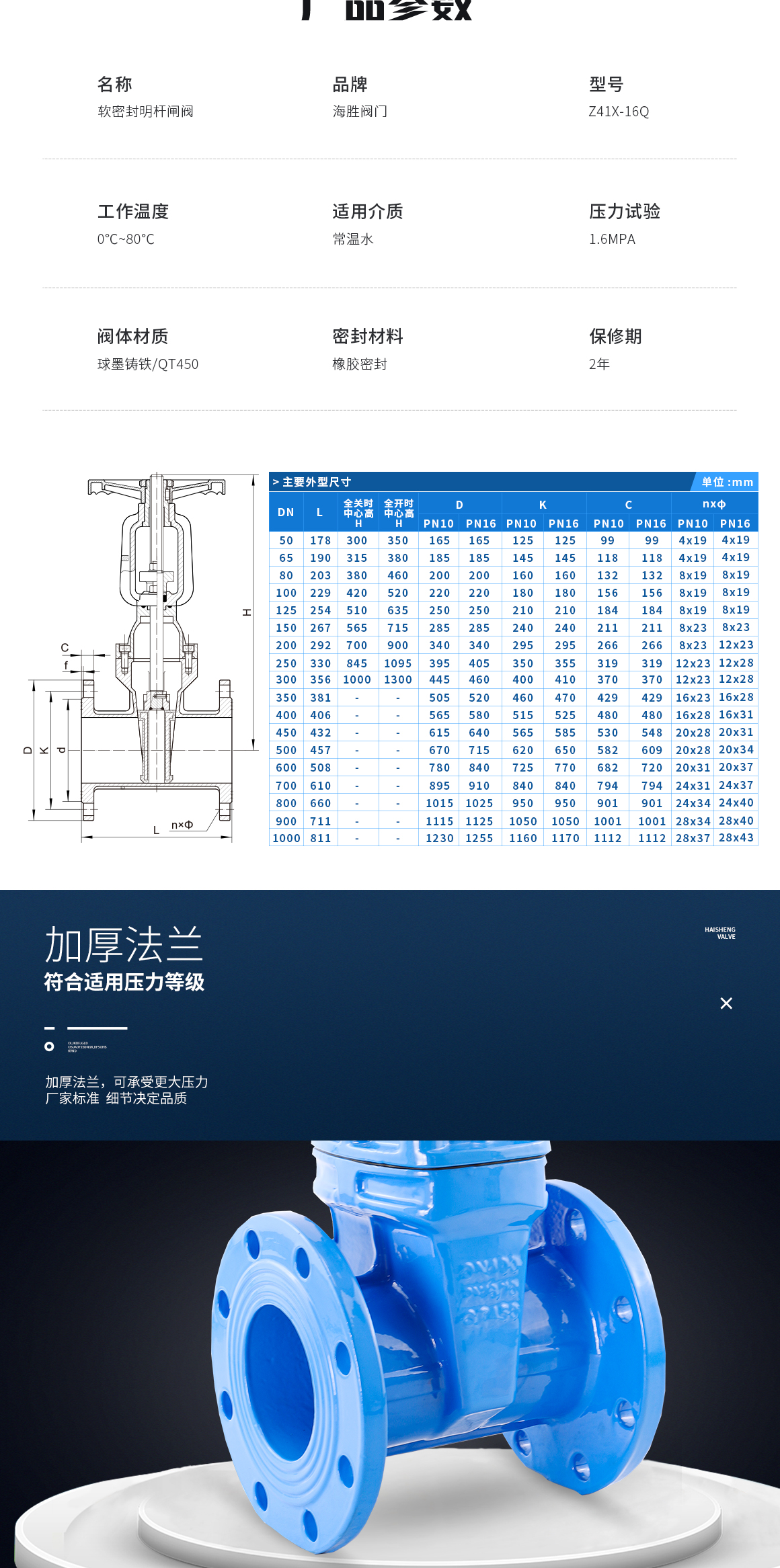

明杆软密封闸阀Z41X规格参数

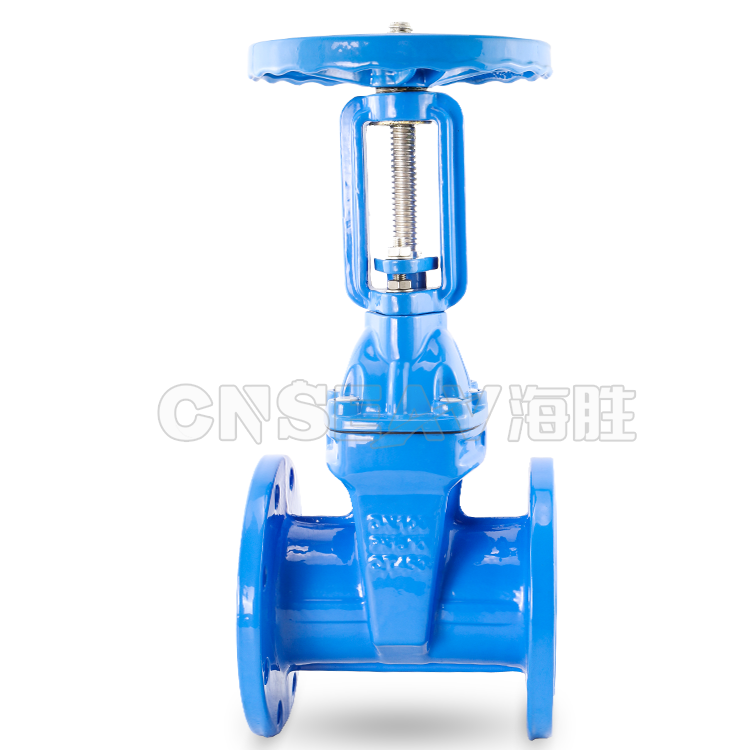

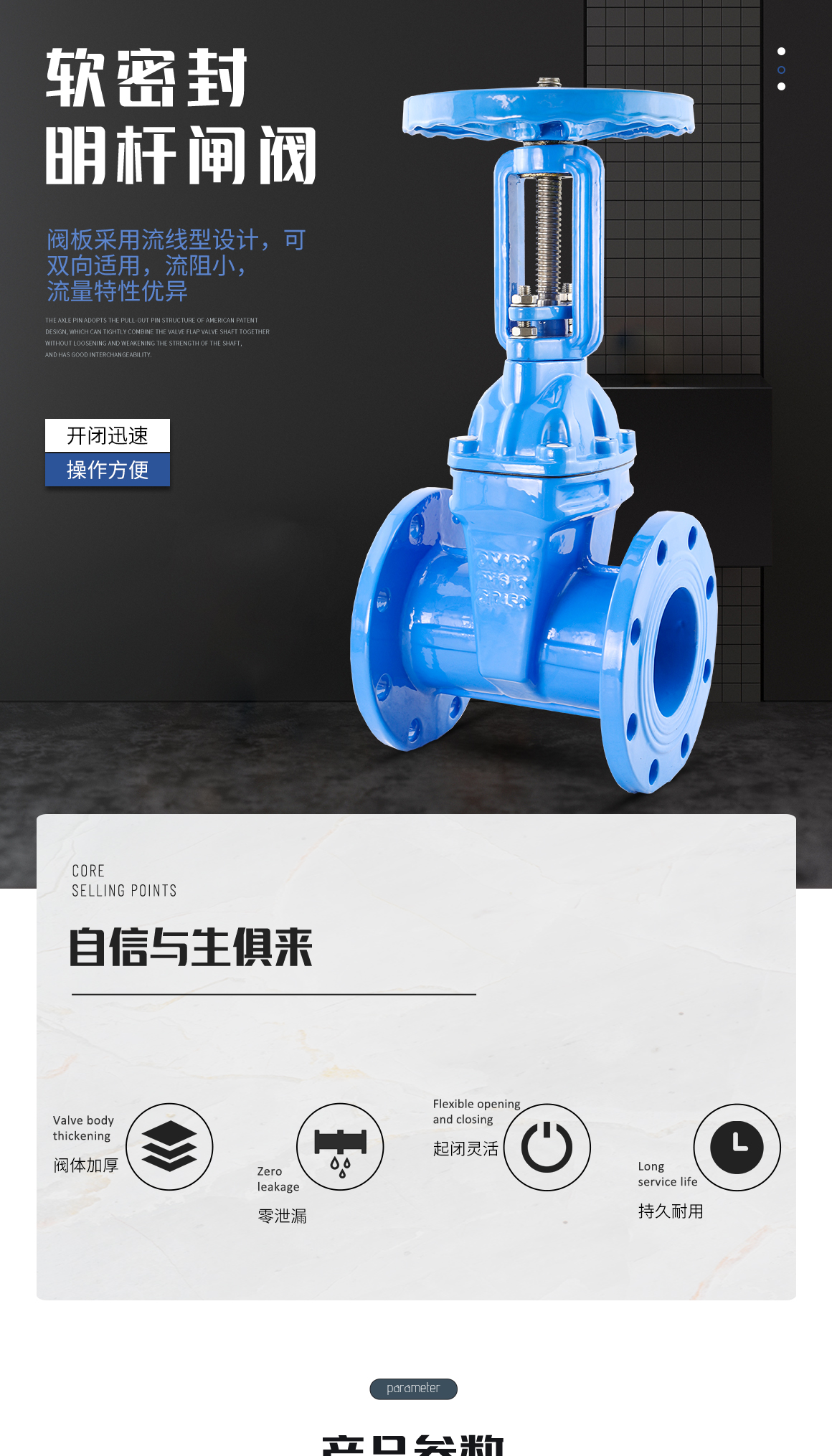

明杆软密封闸阀Z41X图片

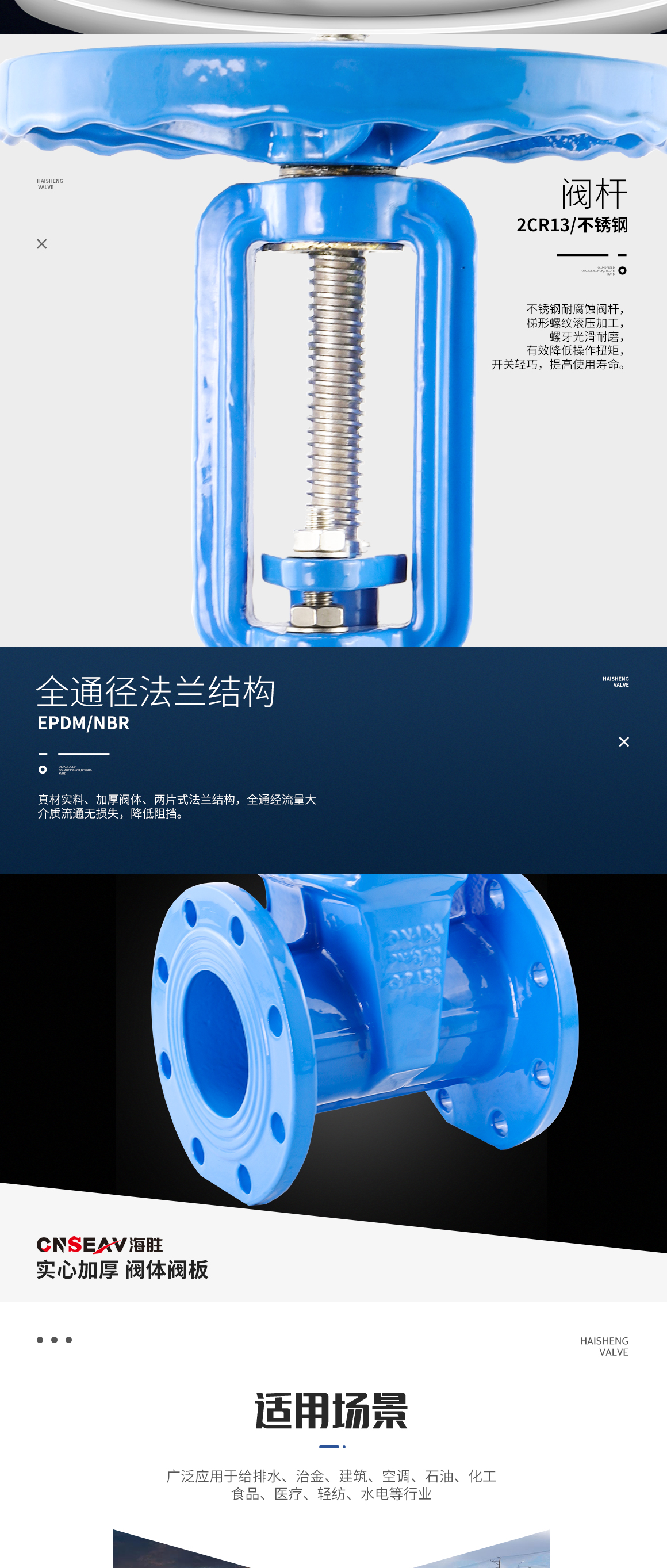

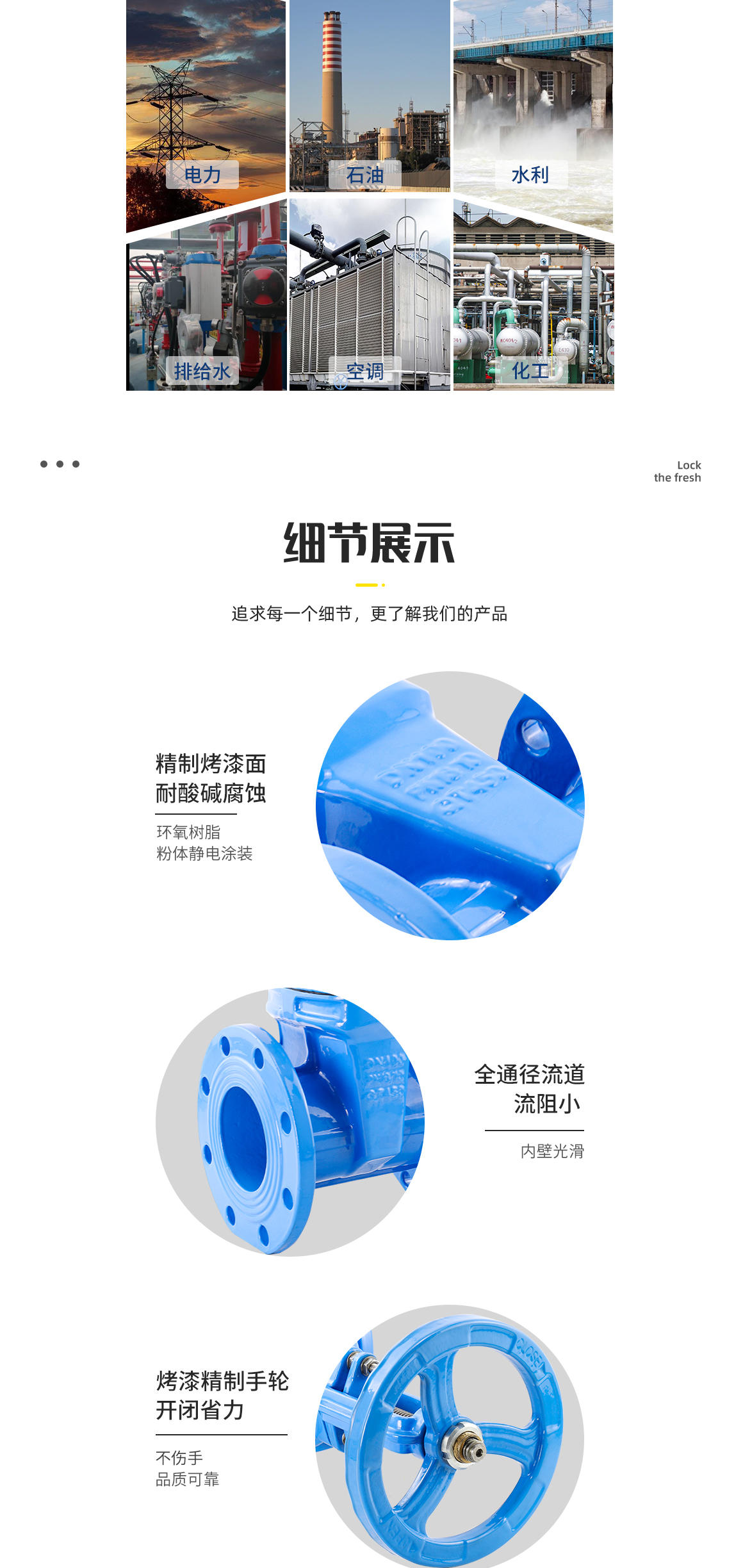

明杆软密封闸阀Z41X适用场景

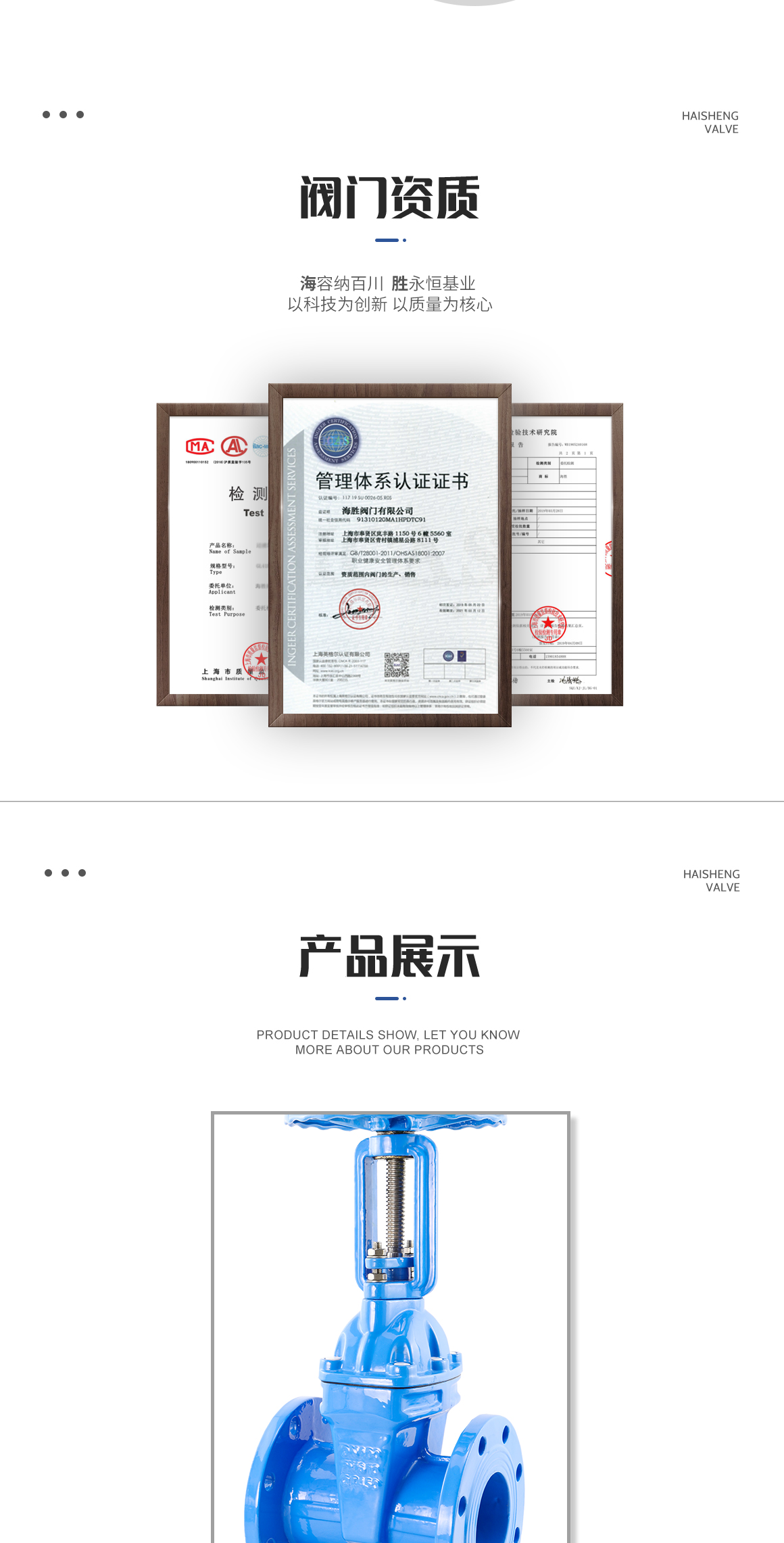

明杆软密封闸阀Z41X资质

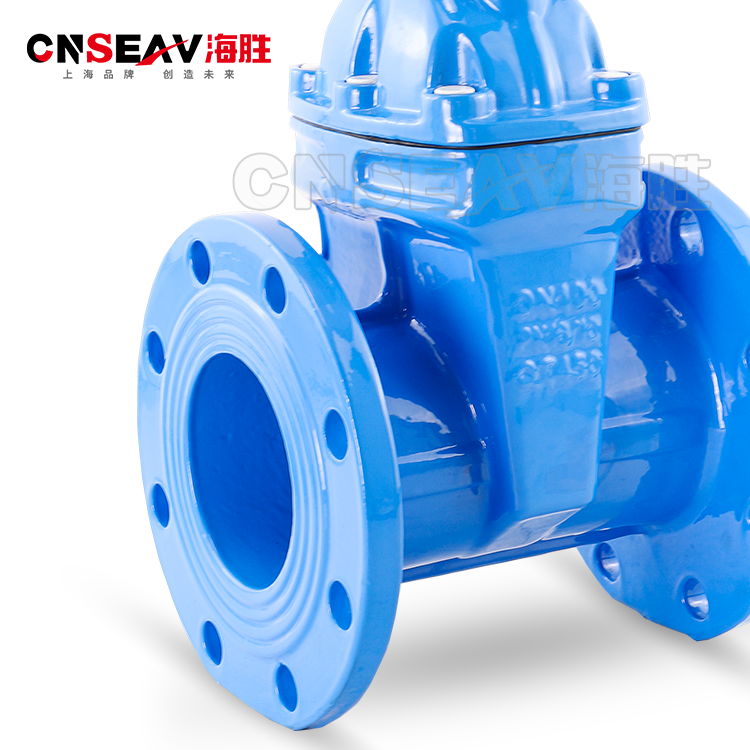

明杆软密封闸阀Z41X图片
