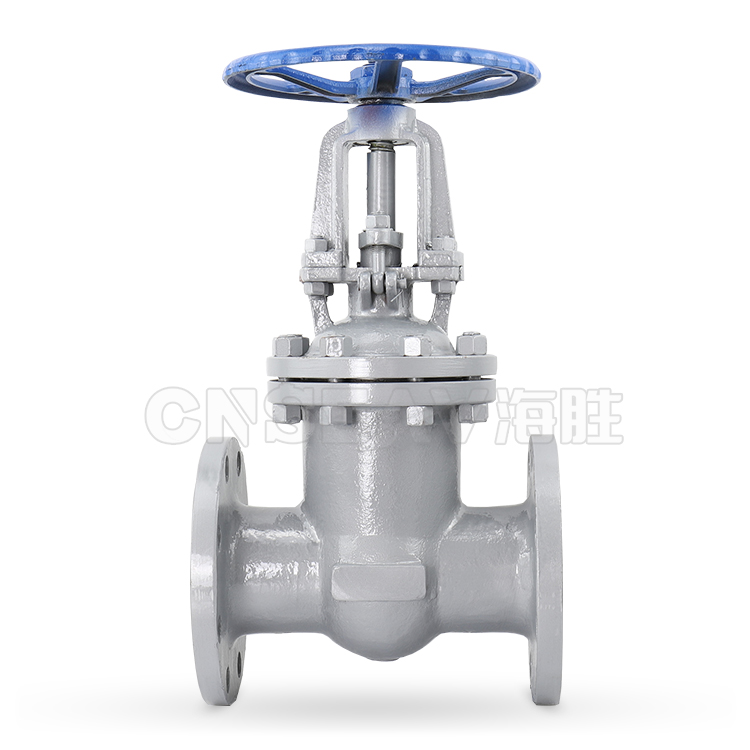

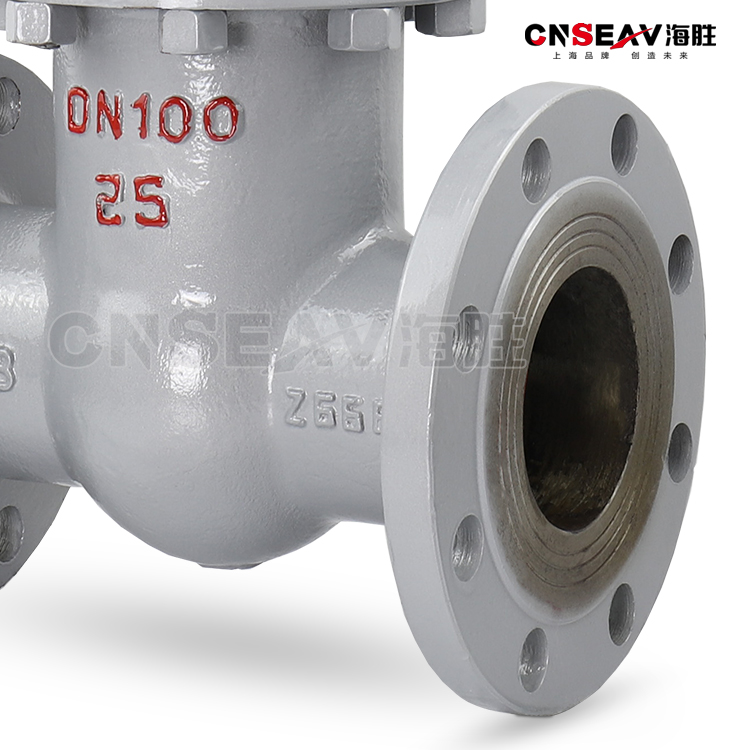

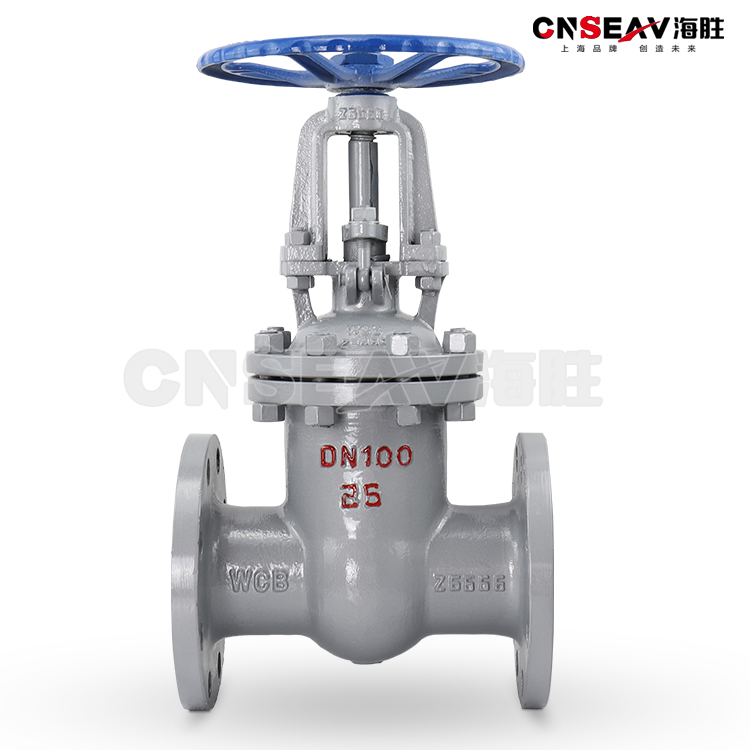

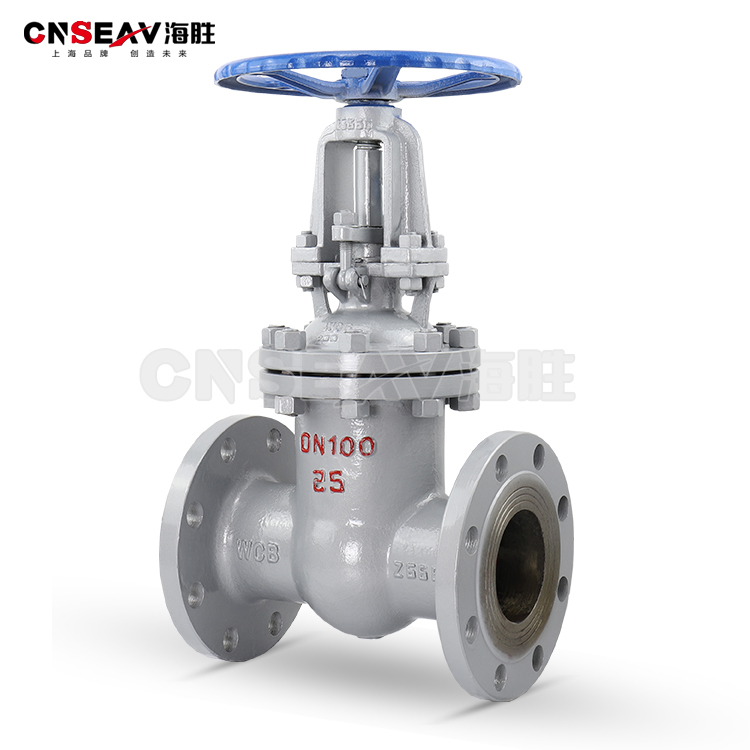

硬密封铸钢闸阀Z41H产品说明:
硬密封铸钢闸阀Z41H,一款新型产品,替代传统铸铁阀门,具有结构紧凑、设计合理、阀门刚性好,通道流畅、流阻系数小的特点。硬密封铸钢闸阀Z41H密封面采用不锈钢和硬质合金,使用寿命长。低压明杆铸钢闸阀采用柔性石墨填料、密封可靠、操作轻便灵活。被广泛适用在石油化工,冶金,水处理,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
硬密封铸钢闸阀Z41H结构与特点:
1、选材考究,符合相关标准,材料的全面质量高。
2、符合国内外先进标准的要求,密封可靠、性能优良、造型美观。
3、密封副配对先进合理,闸板和阀座的密封面采用不同硬度的司太立(Slite)钴基硬质合金堆焊而成,密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构,中大口径设置推力轴承,磨擦力小,并配有撞击手动,启闭轻松自如。
6、根据各种工程需要及用户要求采用各种配管法兰标准及法兰密封面形式。
硬密封铸钢闸阀Z41H工作原理:
硬密封铸钢闸阀Z41H的闸板随阀杆作直线运动的,叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动 , 即是将操作转矩变为操作推力。密封面可以只依靠介质压力来密封 , 即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封。大部分闸阀是采用强制密封的 , 即阀门关闭时,要依靠外力强行将闸板压向阀座 , 以保证密封面的密封性。
硬密封铸钢闸阀Z41H主要零件材料及主要用途:
阀体 | 阀盖 | 阀板 | 阀座 | 阀杆 | 填料 | 适用介质 | 适用温度 (≤℃) |
WCB | WCB+D507MO | D577 | 2Crl3 | 柔性石墨 | 水、油品、蒸汽 | 425 | |
ZGlCr5MO | ZGlCr5M0+ Slite12 | 1Crl8Ni9+ Slite6 | 25Cr2M01VA | 柔性石墨 | 水、油品、蒸汽 | 550 | |
ZGlCrl8Ni9Ti | Crl了Ni2 | 1Crl8Ni9+ Slite6 | 1Crl8Ni9Ti | PTFE | 硝酸类、碱类 | 200 | |
ZG00Crl7Nil4M02 | 316L+ Slite12 | 316L+S1ite6 | 316L | PTFE | 尿素、甲铵液、磷酸 | 200 |
硬密封铸钢闸阀Z4规格尺寸:
尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
硬密封铸钢闸阀Z41H执行标准:
1、设计制造:按GB/T12234-89的规定
2、结构长度:按GB/T12221-89的规定
3、法兰面尺寸:按JB79 GB/T9112-9131的规定
4、检查与试验:按JB/T9092-99 GB/T13927-92的规定
5、传动方式:手动、电动、齿轮传动
