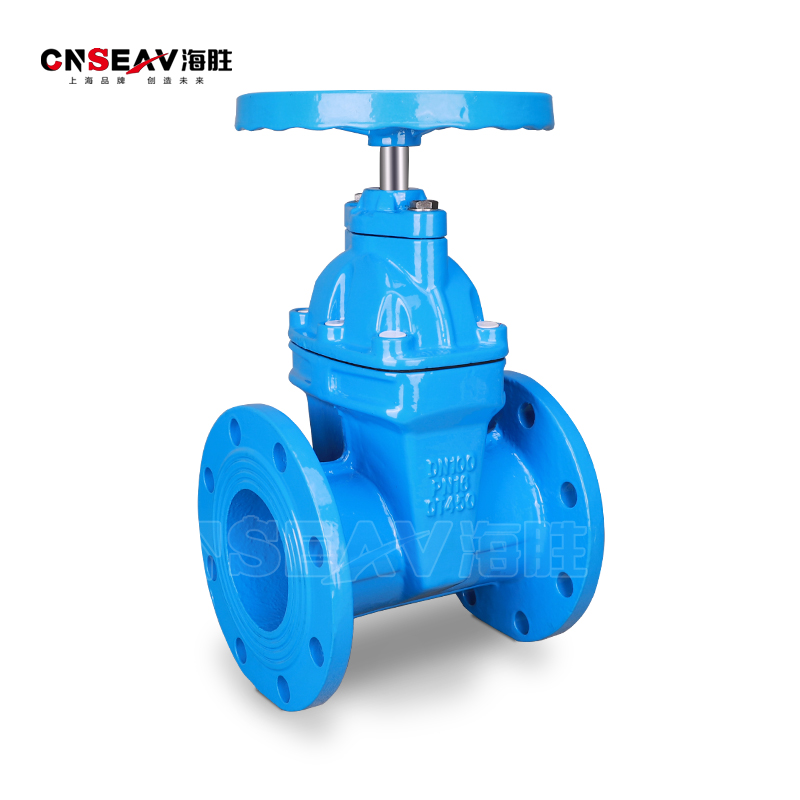

软密封暗杆闸阀Z45X-16Q

  • 海胜
  • Z45X-16Q
  • 法兰
  • 0~80
  • 1.0~2.5MPa
  • 50~600mm
  • 球墨铸铁
  • 暗杆单闸板
  • 广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

法兰软密封暗杆闸阀Z45X-16Q概述:

法兰软密封暗杆闸阀Z45X通过利用闸板整体包胶产生的变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水及生锈的现象。闸阀底部采用与水管相同的平底阀座设计,不产生杂物淤积,流阻系数小,通道流畅。阀体内外采用无毒环氧树脂涂装,防止腐蚀和生锈,不仅可供生活用水,也可用在污水处理系统上。



法兰软密封暗杆闸阀Z45X-16Q特点:

1、整体阀盖暗杆设计,结构紧凑;

2、阀杆螺母与闸板两体结构,无卡阻现象发生;

3、有防腐性能,壳体内外表面喷涂环氧树脂;

4、直通道,无泄留凹腔;

5、阀杆密封采用“O”形密封圈,摩擦阻力小,开关轻巧,不漏水;

6、阀杆、阀杆螺母等零件采用不受水腐蚀的不锈钢或青铜等到材料;

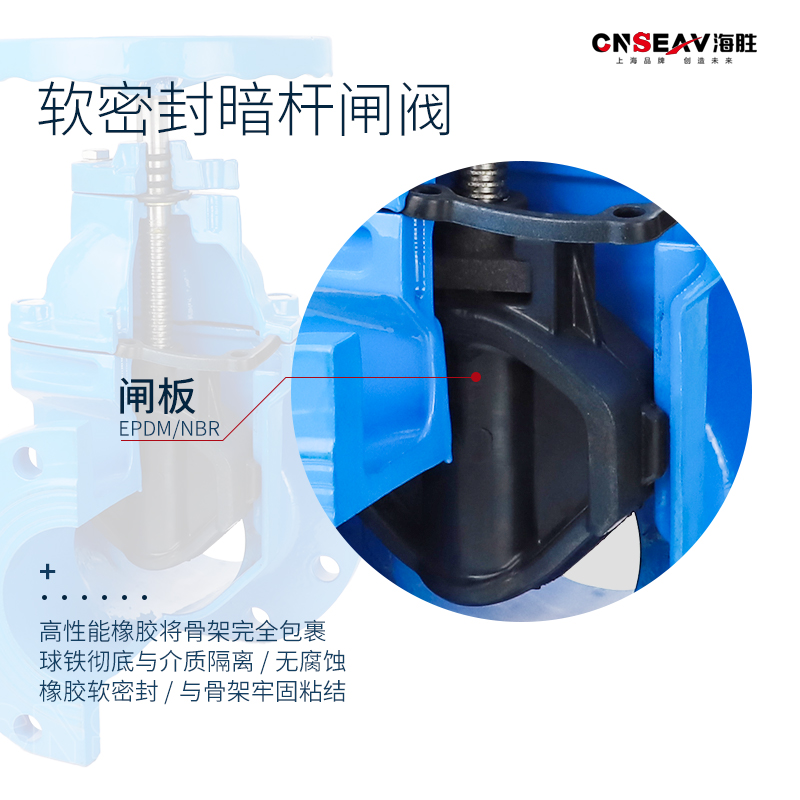

7、整体包胶,密封可靠,寿命长;

8、可靠的卫生性环氧树脂符合卫生标准GB/T17219-1998,闸板整体包覆符合卫生检验的橡胶。



法兰软密封暗杆闸阀Z45X-16Q工作原理:

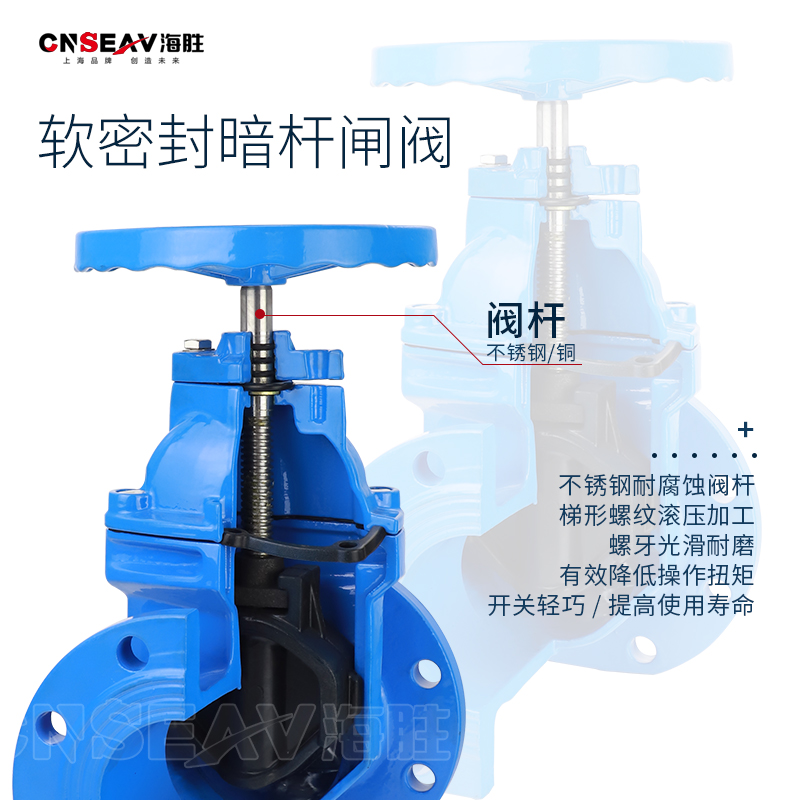

弹性座封暗杆闸阀杆螺母设在闸板上,手轮转动带动阀杆转动,而使闸板提升,通常在阀杆的底端有梯形螺纹,将旋转运动变为直线运动,也是将操作转矩变为操作推力,来实现闸阀的启闭。

开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。考虑到温度变化会出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,是根据按闸板的位置(即行程〉来确定。


法兰软密封暗杆闸阀Z45X-16Q注意事项:

1、手轮、手柄及传动机构皆不允许作起吊用,并严禁碰撞。

2、若阀门经常开关使用,每月至少进行一次润滑。

3、闸阀只供全开、全关各类管路或设备上的介质运行之用,不允许作节流用。

4、带手轮或手柄的闸阀,操作时不得再增加辅助杠杠(若遇密封不严,则应检查修复密封面或其他零件)。手轮、手柄顺时针旋转为关闭,反之则开启。带传动机构的闸阀应按产品使用说明书的规定使用。



法兰软密封暗杆闸阀Z45X-16Q主要零部件材料:

序 号

零件名称

材质

1

阀体

球墨铸铁

2

闸板

球墨铁铁外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

丁腈橡胶、三元乙丙

5

阀盖

灰铸铁、球墨铸铁、铸钢

6

阀杆

不锈钢

7

“O”形密封圈

丁睛橡胶、三元乙丙

8

止推轴承

锡青钢

9

螺栓

不锈钢

10

压盖

球墨铸铁、铸钢

11

防尘罩

丁腈橡胶

12

手轮(传动帽)

铸铁
