不锈钢气动蝶阀工作原理及安装使用说明书(内含结构图)

作者:admin      发布日期:2020-10-30 13:40:39      关注次数:392

       随着市场上不锈钢气动蝶阀产品越来越多的被使用在不同行业范围内,对气动蝶阀相关知识的掌握也成为从业人员的必备技能。接下来随着海胜小编一起学习下不锈钢气动蝶阀工作原理及安装使用说明书吧。

       不锈钢气动蝶阀产品简介:

       不锈钢气动蝶阀是一种高性能、长寿命蝶阀,其启闭件为蝶板,主要由气动执行装置与不锈钢蝶阀组成。采用不锈钢材质制作阀体与碟板,具有耐高温高压、防腐蚀等特点。不锈钢气动蝶阀不仅适用于开关两位切断控制,同时可装配阀门定位器,实现对介质流量、温度、压力等参数的比例调节,被广泛应用于高温高压以及低温防火等管道作开关切断或调节使用。


       不锈钢气动蝶阀特点:

       1、不锈钢气动蝶阀具有结构紧凑、体积小、重量轻、操作灵活、使用方便的特点。

       2、不锈钢气动蝶阀采用三维偏心弹性或多层次硬密封结构,,密封性能可靠,其中软密封更是可达到零泄漏;

       3、不锈钢气动蝶阀具有耐高温高压以及耐腐蚀、磨损等特点。

       4、具有双向密封功能,安装方便,安装时不受介质流向的控制,也可在任何方向安装。


       不锈钢气动蝶阀工作原理:
       不锈钢气动蝶阀是以压缩空气(空压机)为动力源,通过电磁阀换向去驱动气动执行器,气动执行器带动碟板做0-90°的来回旋转动作,从而达到对阀门的开启和关闭。可根据工况需要,装配上阀门定位器,控制碟板的旋转开度,达到对介质流量等各项参数的智能调节型控制。

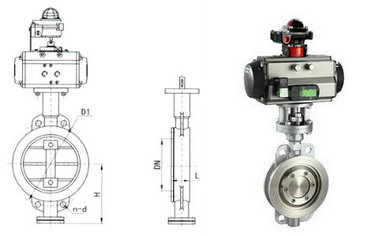

       不锈钢气动蝶阀结构图:

不锈钢气动蝶阀结构图

       不锈钢气动蝶阀安装说明:
       1、安装不锈钢气动蝶阀时,需和阀体上的流向标志保持一致,避免流通方向错误影响阀门使用。
       2、通过紧固压盖螺栓可解决使用过程中填料函渗漏问题。
       3、气动执行器曲臂为方头结构,用为手动装置使用,故障时卸掉气源管直接用手动扳手即可实现手动操作。
       4、阀门使用前首先要在阀全开的前提下对管道进行冲洗,避免有焊渣等杂物刮伤密封面。
       5、可在水平180°范围内竖卧安装,不能将气动执行器朝下安装。
       6、一般都设置旁通管路,以便在检修或更换不锈钢气动蝶阀时使用旁通管路以便使用流程正常进行。
       7、定位器或电磁阀调试详见另外的说明书。


       不锈钢气动蝶阀注意事项:
       1、在阀门安装时,阀瓣要停在关闭的位置上。
       2、按照蝶板的旋转角度确定开启位置。
       3、带有旁通阀的蝶阀,开启前应先打开旁通阀。
       4、按照生产厂家的安装说明书进行安装,重量大的蝶阀,应设置牢固的基础。


      通过对不锈钢气动蝶阀几个方面的介绍,想必你对这个产品了解的更清楚了。如对不锈钢气动蝶阀工作原理及安装使用说明还有疑问的地方,可联系海胜阀门技术人员进行具体沟通。
