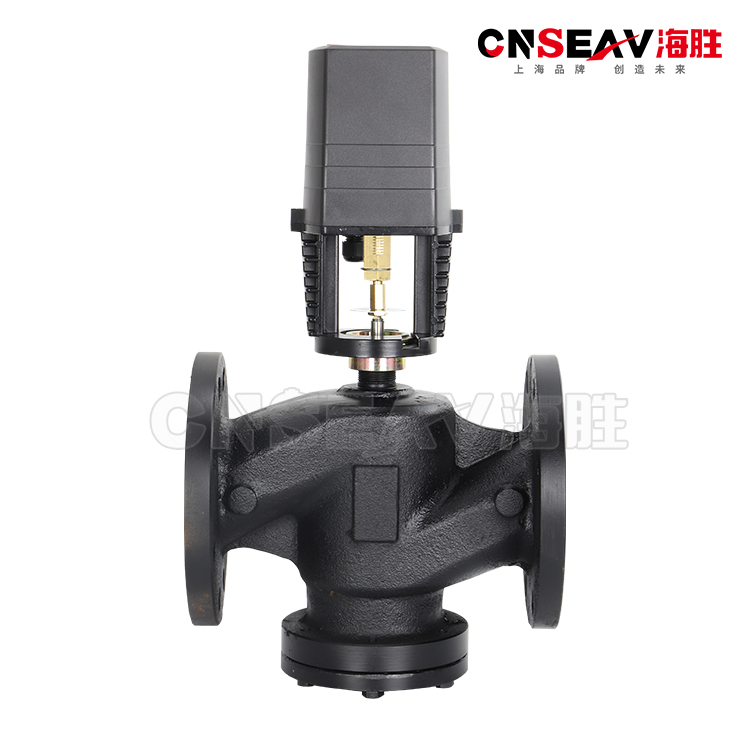

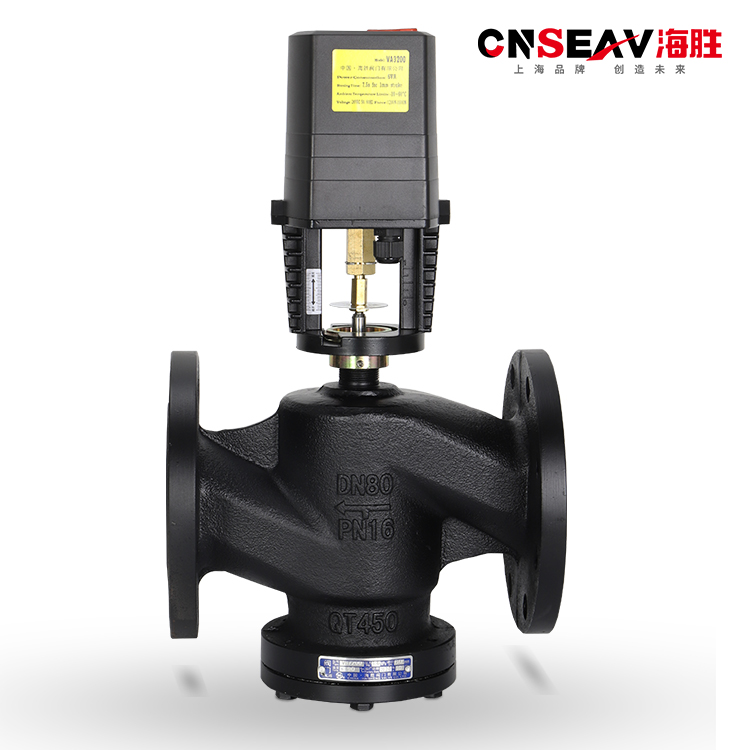

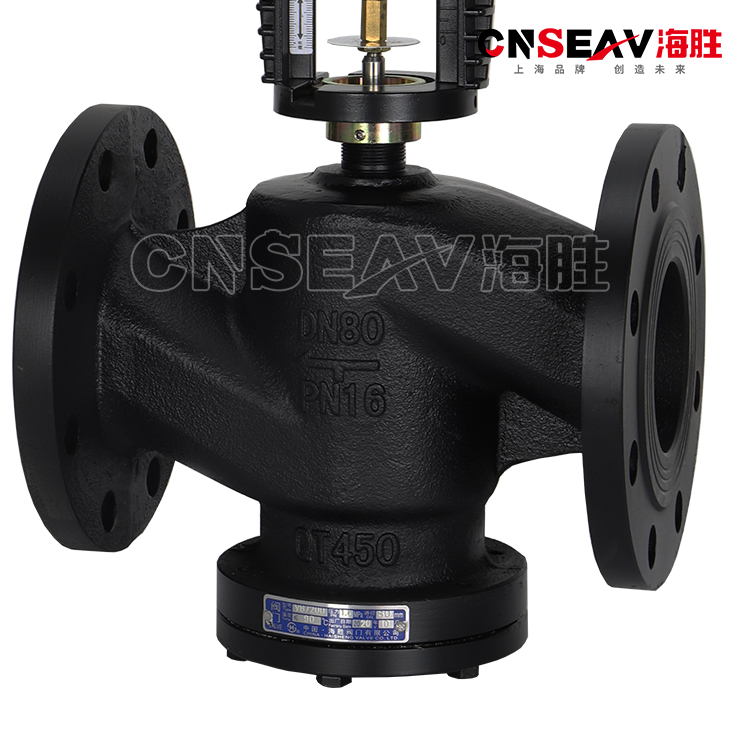

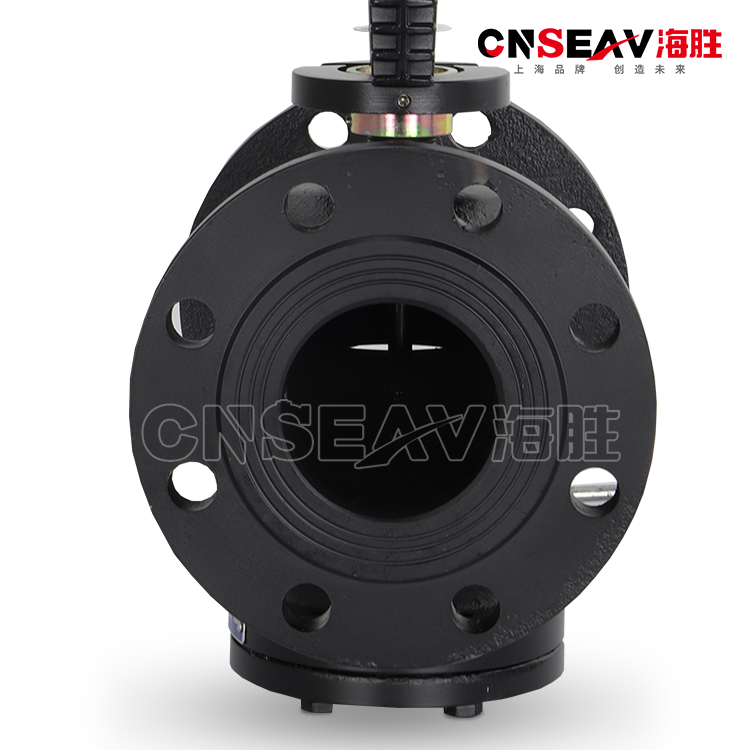

电动二通阀VB7200产品简介:
海胜阀门有限公司生产的电动二通阀V7200适用于空调系统的新风机组冬/夏季温度控制。由温度传感器TE-1,比例积分温度控制器TC-1和电动两通调节阀TV-1组成送风温度控制系统,安装在送风管道的TE-1把检测到的温度信号传送至TC-1,由TC-1将TE-1的检测值与设定值不断比较,同时不断地输出信号,控制TV-1的开度连续可调。最终使TE-1测量的环境温度保持在设定温度范围内。当盘管后的温度低于某限值时,低温保护开关TS-1切断送电机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。
电动二通阀VB7200产品特点:
1、执行器选用铸铝支架和塑料外壳,体积小、重量轻;
2、选用永磁同步电机,并带有自动磁离合器控制装置,拥有可靠的自我保护功能;
3、适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA);
4、具有0~10V或4~20mA反馈信号(选配);
5、采用金属的传动齿轮,延长了驱动器的使用寿命;
6、功耗低、输出力大、噪音小、安装方便;
7、利用齿轮与螺杆传送动用,中心的齿轮采用绕中心的平面滚动轴承支撑,阀轴则采用中央螺套螺蚊连接;
8、高强度ABS阻燃工程塑料外壳,可防水及耐敲击;
9、可附辅助性手动控制杆,紧急情况下打开阀门;
10、附带阀门位置指示器,可适时清晰观察阀门开度;
电动二通阀VB7200工作原理:
配置电子驱动控制装置后,电动二通阀VB7200能调节蒸汽或冷、热水的流量,被广泛应用在中央空调、采暖、水处理、工业的流体控制。驱动器是由可逆同步马达驱动,并带磁性离合器。马达通过马达转子与离合器所产生的磁性作用,能在停顿的情况下产生稳定的扭矩。因此当马达没有电流通过时能稳定地停顿在任何一点,当阀门全开或全关时磁离合器分离,停止调节。驱动器的递增式或比例式控制器所发讯号能使马达顺时转动或逆时转动。
电动二通阀VB7200主要技术参数:
介质:热冷水,50%乙二醇、蒸汽
介质温度:2~180℃
公称压力:1.6Mpa
流量特性:等百分比或线性
可调比: 50:1
渗漏量(m3/h):KV值的0.01%
电动二通阀VB7200主要零部件材料:
名称 | 材质 |
阀体 | 铸铁 |
阀瓣、阀杆、阀座 | 不锈钢 |
填料 | 聚四氟乙烯 |
电动二通阀VB7200规格尺寸:
规格 | L | H | D | C | K | n-d | 压差KPa | 行程 |
DN65 | 290 | 158 | 185 | 20 | 145 | 4-18 | 400 | 40 |
DN80 | 310 | 195 | 200 | 20 | 160 | 8-18 | 400 | 40 |
DN100 | 350 | 216 | 220 | 20 | 180 | 8-18 | 300 | 40 |
DN125 | 400 | 237 | 250 | 22 | 210 | 8-18 | 200 | 40 |
DN150 | 480 | 282 | 285 | 22 | 240 | 8-22 | 100 | 40 |
DN200 | 533 | 289 | 340 | 30 | 295 | 12-22 | 100 | 40 |
电动二通阀VB7200执行器信息:
电动二通阀执行器选用铸铝支架及塑料外壳,具有体积小、重量轻,可靠的自我保护功能,适合多种控制信号:增量(浮点)、电压(0~10V)、电流(4~20mA),具有0~10V或4~20mA反馈信号,电动二通阀功耗低、输出力大、噪音小,以适合不同工作介质及温度的要求,阀体安装方便。
电动二通阀VB7200驱动器规格和技术参数:
驱动器形式 | 配用VB-3000系列调节阀 | 配用VB-7000系列调节阀 |
电源 | 24VAC±10% | |
输入信号 | 增量控制、0-10VDC或4-20mA | |
电机 | 可逆永磁同步电机 | |
电机的电量级数 | 24VAC 50/60Hz 5.5VA | 24VAC 50/60Hz 10VA |
正常情况下扭力 | 1000牛顿 | 3000牛顿 |
全行程时间 | 当频率为50Hz,每毫米需4.6秒,当频率为60Hz,每毫米需3.8秒 | |
环境条件 | -55~+55℃,90%不结算 | |
厂方较定 | 22mm行程,信号丢失时位置:上 | 42mm行程,信号丢失时位置:上 |
附件 | 锁紧螺母、刻度标尺、刻度批示器。选配件:手动轮、行程终点断电开关K |
