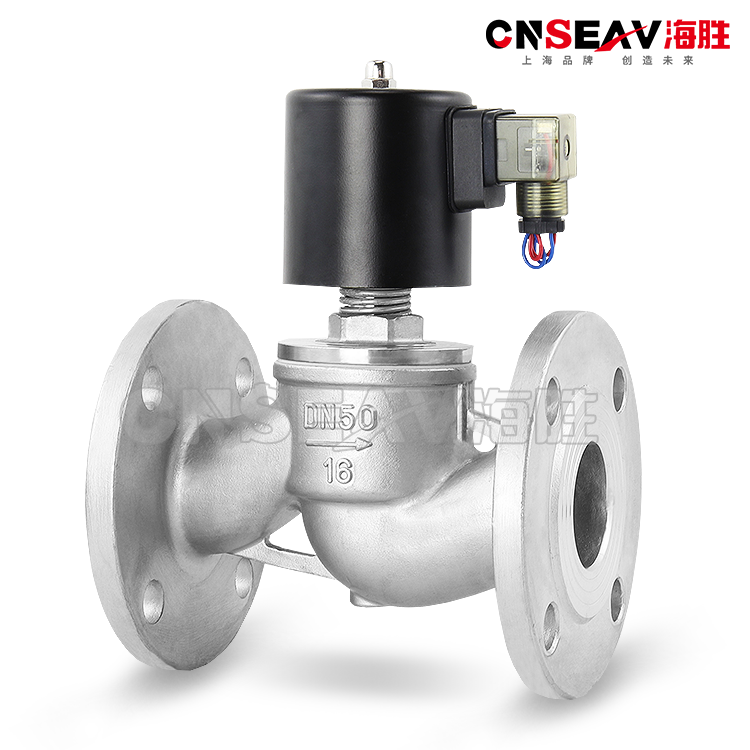

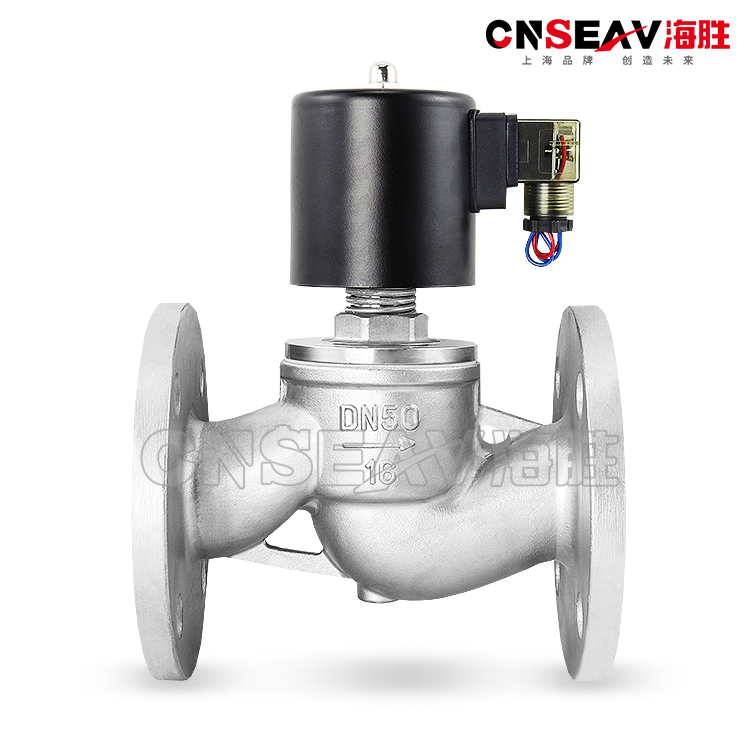

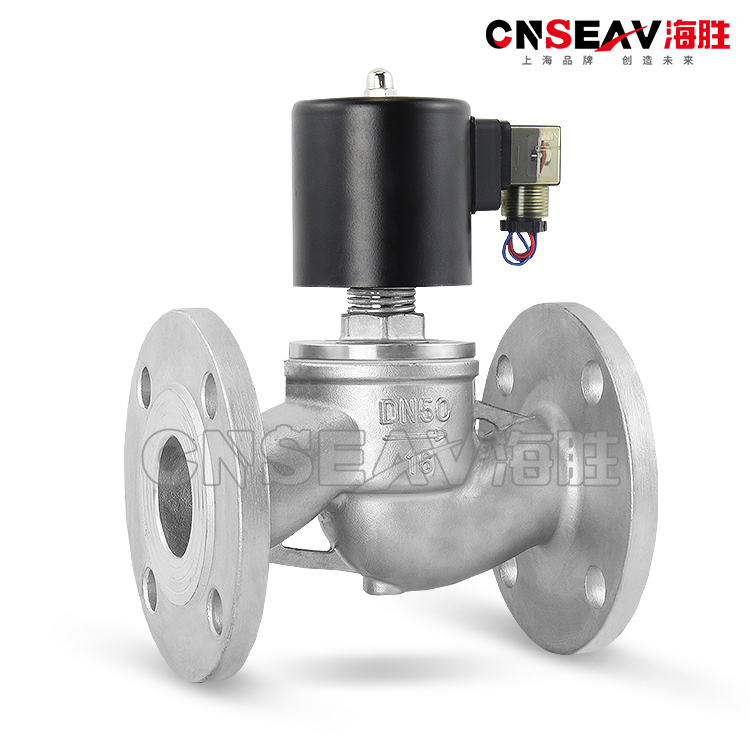

不锈钢电磁阀ZBSF产品概述:
不锈钢电磁阀ZBSF是工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可地应用于纺织,印刷,化工,塑料,橡胶,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制。
不锈钢电磁阀ZBSF结构特点:
1、零压力亦能打开主阀,低压差流量大,适用范围广阀盖采用螺纹连接,拆装,维修方便;
2、采用特种不锈钢制作,适用于食用流体、超净流体及腐蚀性介质;
3、不同的使用介质,采用针对性的密封, 更加提高电磁阀合理性;
4、液体、气体、油品可混合使用,更加提高电磁阀的使用范围;
5、特殊场合可持续长时间通电,采用耐高温材料,介质流体温度可达220℃;
6、阀芯密封磨损可自动补偿,更加提高电磁阀的寿命和可靠性,经受二十年长期市场考验。

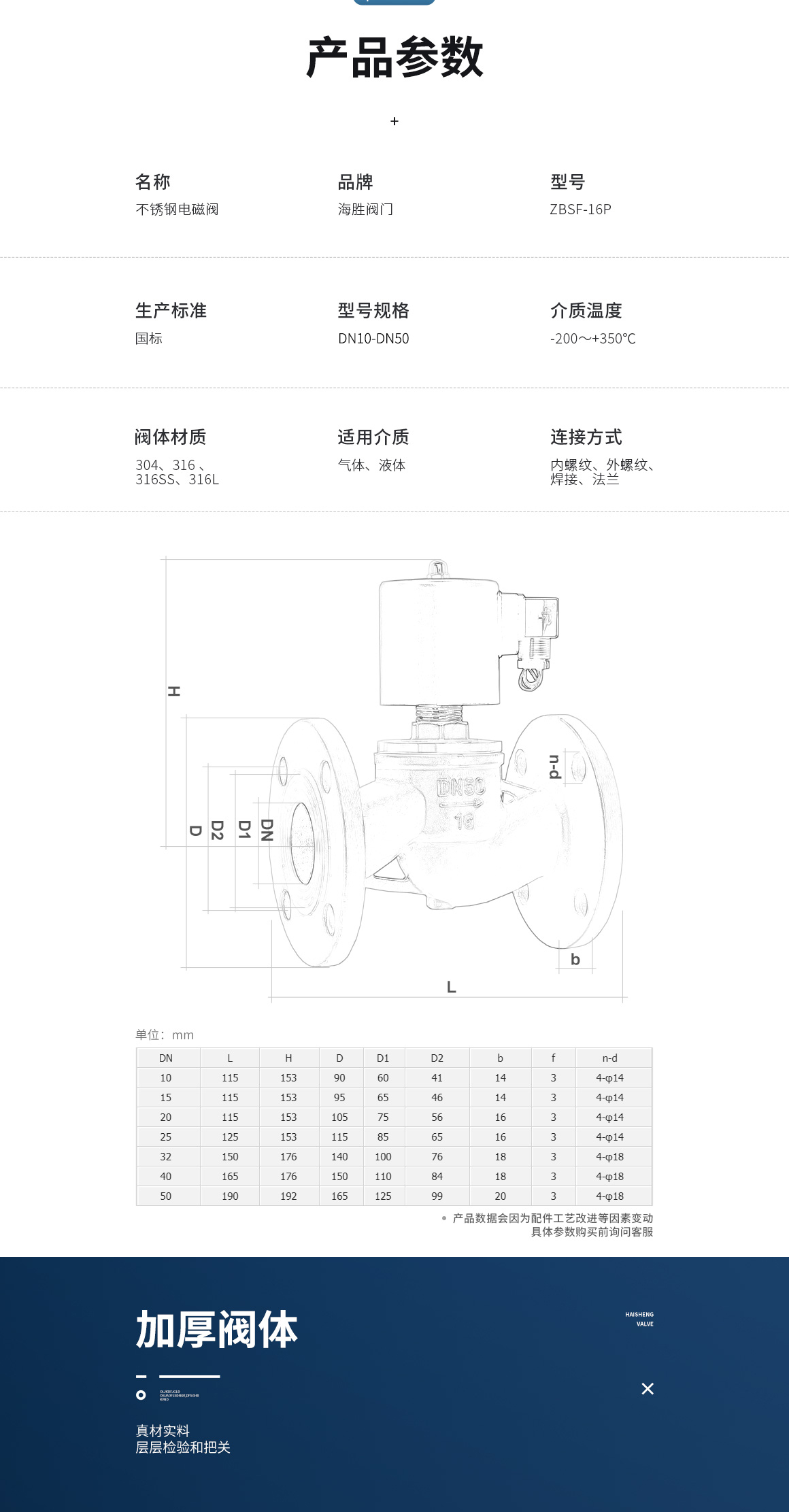

不锈钢电磁阀ZBSF按照尺寸:
DN | L | H | D | D1 | D2 | b | f | n_d |
10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4-¢14 |
15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4-¢14 |
20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4-¢14 |
25 | 160 | 150 | 115 | 85 | 65 | 16 | 3 | 4-¢14 |
32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4-¢18 |
40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4-¢18 |
50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4-¢18 |
不锈钢电磁阀ZBSF安装:
1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置。
4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径。
5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
7、普通型不能在爆炸危险场合使用。
8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
10、电磁阀前后管道上需安装压力表,以便观察管道压力。
