海胜阀门有限公司
< >
  • J941H不锈钢电动截止阀
  • J941H不锈钢电动截止阀
  • J941H不锈钢电动截止阀

J941H不锈钢电动截止阀

  • 海胜
  • 941H-16C
  • 法兰
  • 蒸汽、水、油品
  • -29~550℃
  • 1.6~16MPa
  • 15~600mm
  • 不锈钢
  • Z形流道
  • 广泛用于石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

J941H不锈钢电动截止阀简介:

 J941H电动截止阀也叫做 J941H电动截门,一种被广泛使用的阀门,由Z型多回转电动执行器与截止阀两部分组成,分为开关型、调节型两种。J941H电动截止阀的关闭件是阀体,通过阀体绕阀体中心线作旋转来达到开启、关闭的目的。

电动截止阀在开闭过程中密封面之间摩擦力小,比较耐用,开启高度小,容易制造,方便维修,同时适用于中低压和高压状态。其依靠电动推力旋转阀杆,使阀瓣密封面与阀座密封面紧密相贴,阻止介质流动。J941H电动截止阀的流向,采用自上而下,广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

管路开始使用时,内部脏物较多,可微启截止阀,通过利用介质的高速流动将脏物冲走,然后轻轻关闭重新开启,以上流程多次重复,再投入正常工作。J941H电动截止阀的全开位置,是由阀瓣的行程来决定的:当电动截止阀开启时,阀瓣的开启高度,占到公称直径的25%~30%时,流量已达到最大,表示阀门处于全开位置。工作电压一般为380VAC,另外需要别的电压可以定制。



J941H不锈钢电动截止阀特点:

1.选材讲究,符合国内阀门制作相关标准,结构合理,造型美观。

2.采用硬质合金堆焊阀瓣、阀座密封面,具有耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长的特点。

3.经调质及表面氮化处理的阀杆,有良好的抗腐蚀性和抗擦伤性。

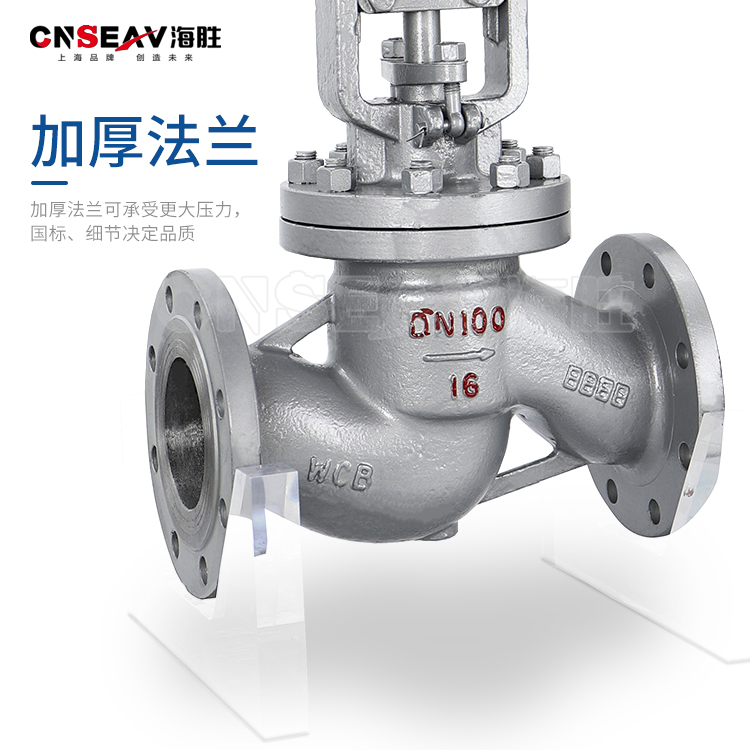

4.根据工程需要和用户要求,使用合适的配管法兰标准及法兰密封面型式。

5.根据各种压力、温度及介质工况,选配合理的阀体材料。

6.采用螺纹连接密封座或本体堆焊奥氏体不锈钢制成的倒密封,密封性强,方便快捷,不妨碍系统运行。

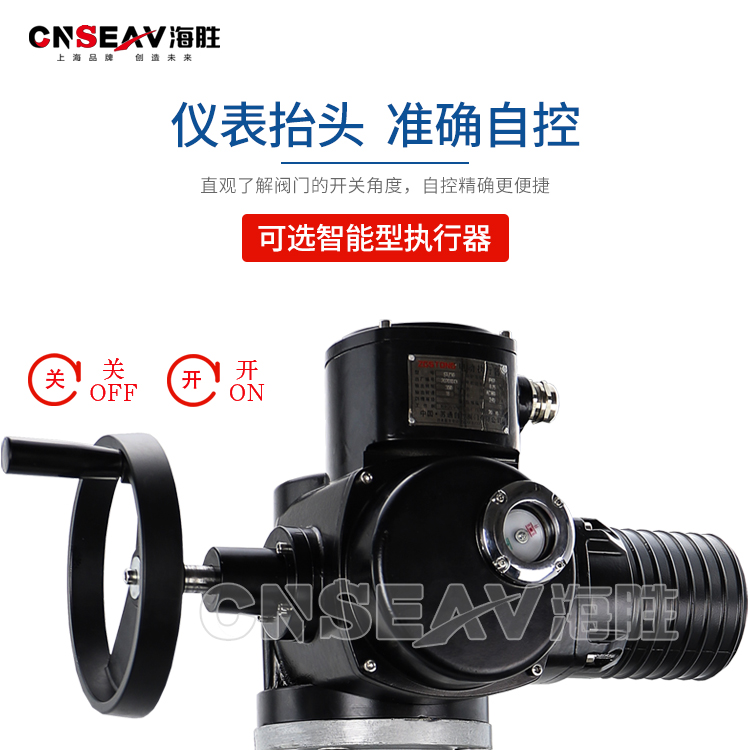

7.配置的DZW系列多回转式电动装置可与远程电脑配套使用,电动装置也可以按用户要求进行选择配置。


J941H不锈钢电动截止阀工作原理:

电动截止阀是通过电流对执行的驱动来达到控制截止阀调节和启闭的目的。J941H不锈钢电动截止阀结构简单,主要由执行器、阀体、阀杆、阀盖、阀瓣等几个部件组成,在使用过程中对执行器进行通电,即可操作电动截止阀。

通过在执行器上添加相关附件和配备控制箱,可实现对J941H不锈钢电动截止阀远程控制的目的。电动截止阀根据电动执行器的不同可以分为许多类型,但其工作原理大同小异,皆是电能通过电动执行器转变为机械能,然后由执行器的机械能带动下端截止阀的运动,达到整套阀门的开启和关闭以及流量调节的作用。



J941H不锈钢电动截止阀主要零部件材料:

阀体

阀盖

阀瓣

密封圈

阀杆

填料

适用介质

适用温度
  (≤℃)

WCB

WCB+D507M0

D577

2Crl3

柔性石墨

水、油品、蒸汽

425

ZGlCrl8Ni9Ti

0Crl8Ni9Ti+
  Stellite12

Stellite6

lCrl8Ni9Ti

PTFE

硝酸类

200

ZGlCrl8Ni2M02Ti

CF8M+
  Stellite12

lCrl8Ni2M02Ti

lCrl8Ni2M02Ti

PTFE

磷酸类、
  碱类、混酸

200

ZG00Crl7Nil4M02

CF3M+
  Stellite12

Stel1ite6

316L

PTFE

磷酸类、
  尿素、甲铵液

200

ZGlCr5M0

ZGlCr5M0+
  Stellite12

Stel1ite6

25Cr2M01VA

柔性石墨

水、油品、蒸汽

550



J941H不锈钢电动截止阀标准规范:
设计制造标准:GB/T 12235-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

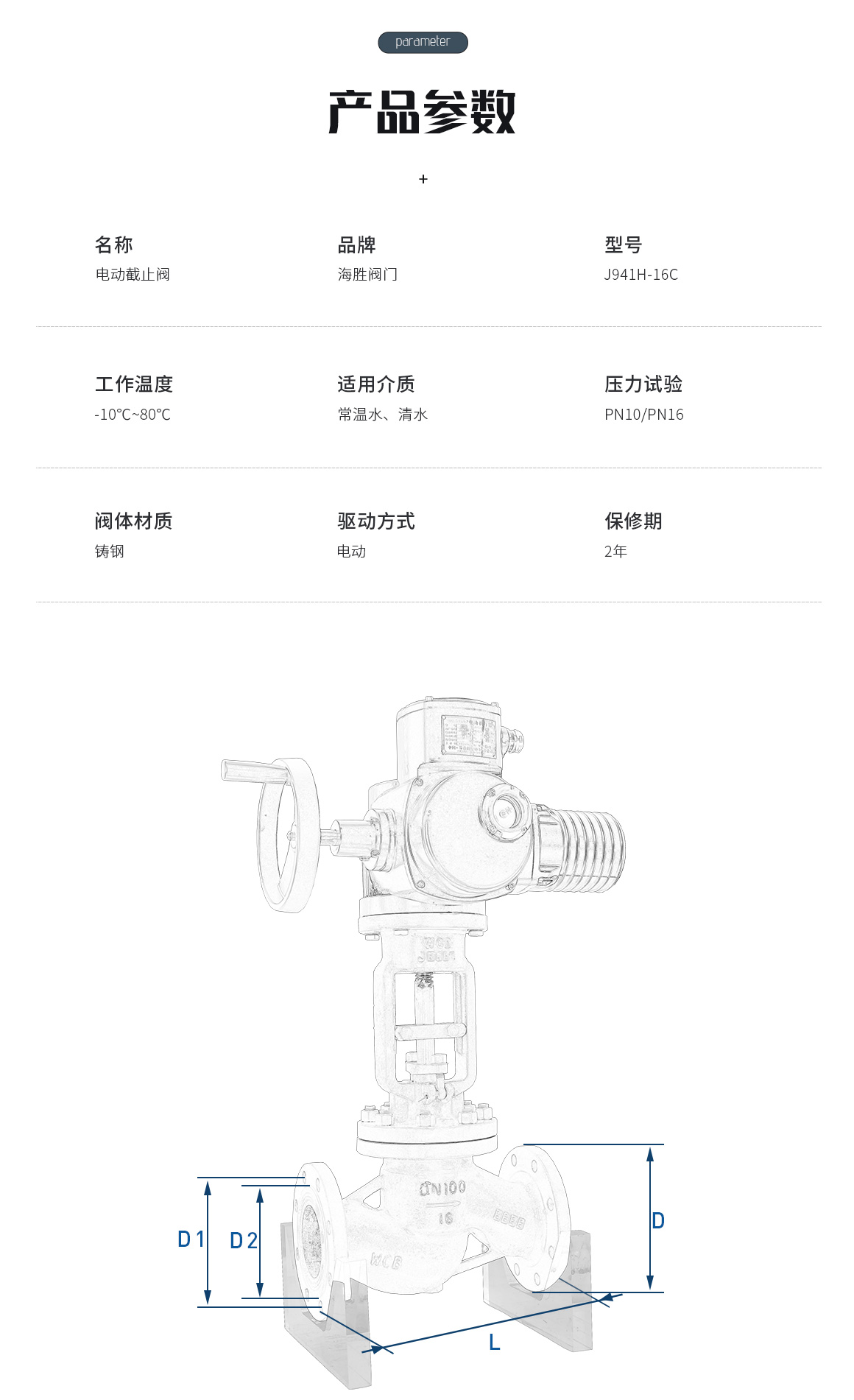

J941H不锈钢电动截止阀规格尺寸:


DN

L

D

D1

D2

b

n-φd

H

Do

重量

10

130

90

60

40

16

4-14

198

120

4.9

15

130

95

65

45

16

4-14

218

120

5.3

20

150

105

75

55

16

4-14

258

140

7.0

25

160

115

85

65

16

4-14

275

160

7.4

32

180

135

100

78

18

4-18

280

180

8.3

40

200

145

110

85

18

4-18

330

200

12.6

50

230

160

125

100

20

8-18

350

240

16

65

290

180

145

120

22

8-18

400

280

25

80

310

195

160

135

22

8-23

355

280

30

100

350

230

190

160

24

8-25

415

320

34.8

125

400

270

220

188

28

8-25

460

360

89.5

150

480

300

250

218

30

12-25

510

400

99

200

600

360

310

278

34

12-25

710

400

181

250

622

425

370

332

36

12-30

786

450

445

300

698

485

430

390

40

16-30

925

500

651

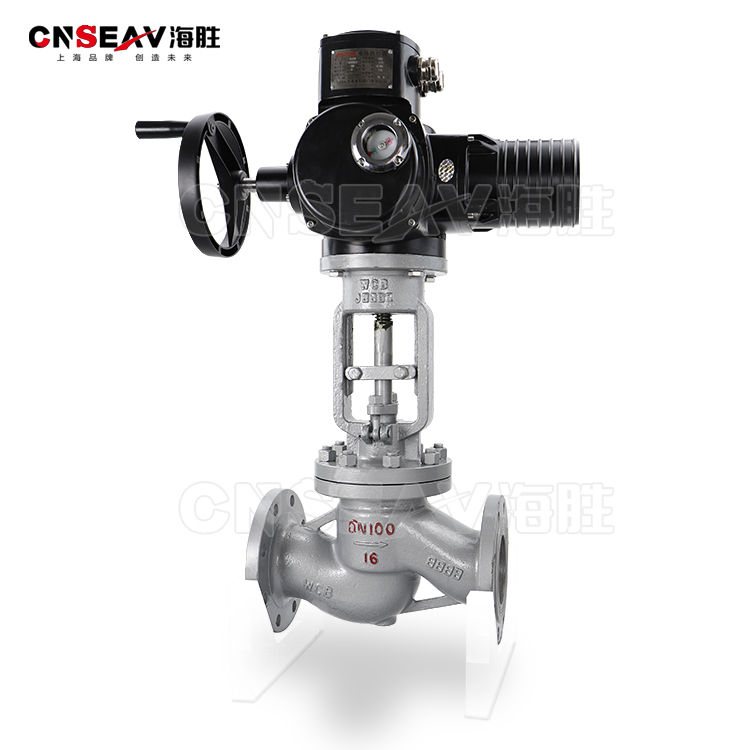

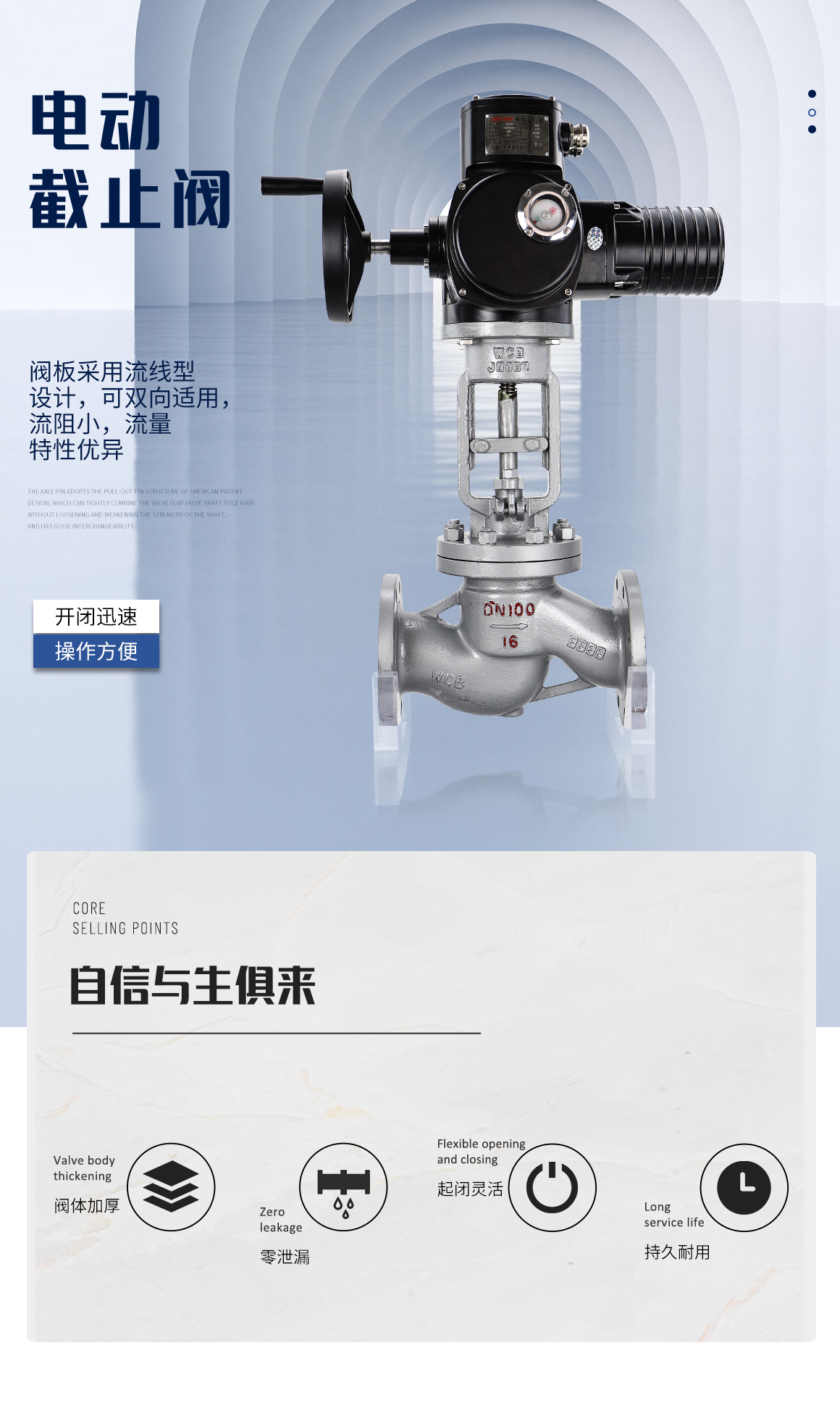

J941H不锈钢电动截止阀

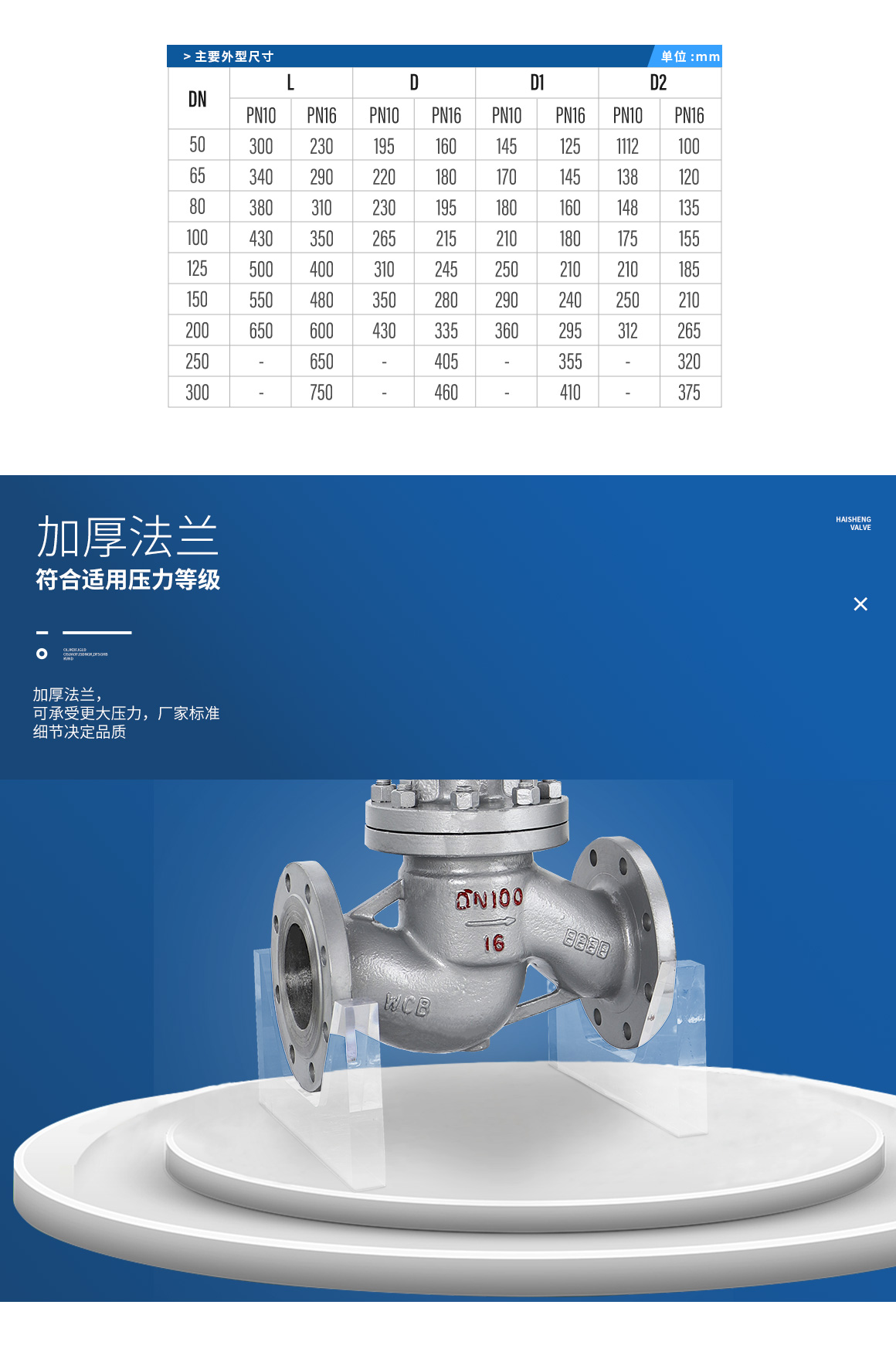

J941H不锈钢电动截止阀产品参数

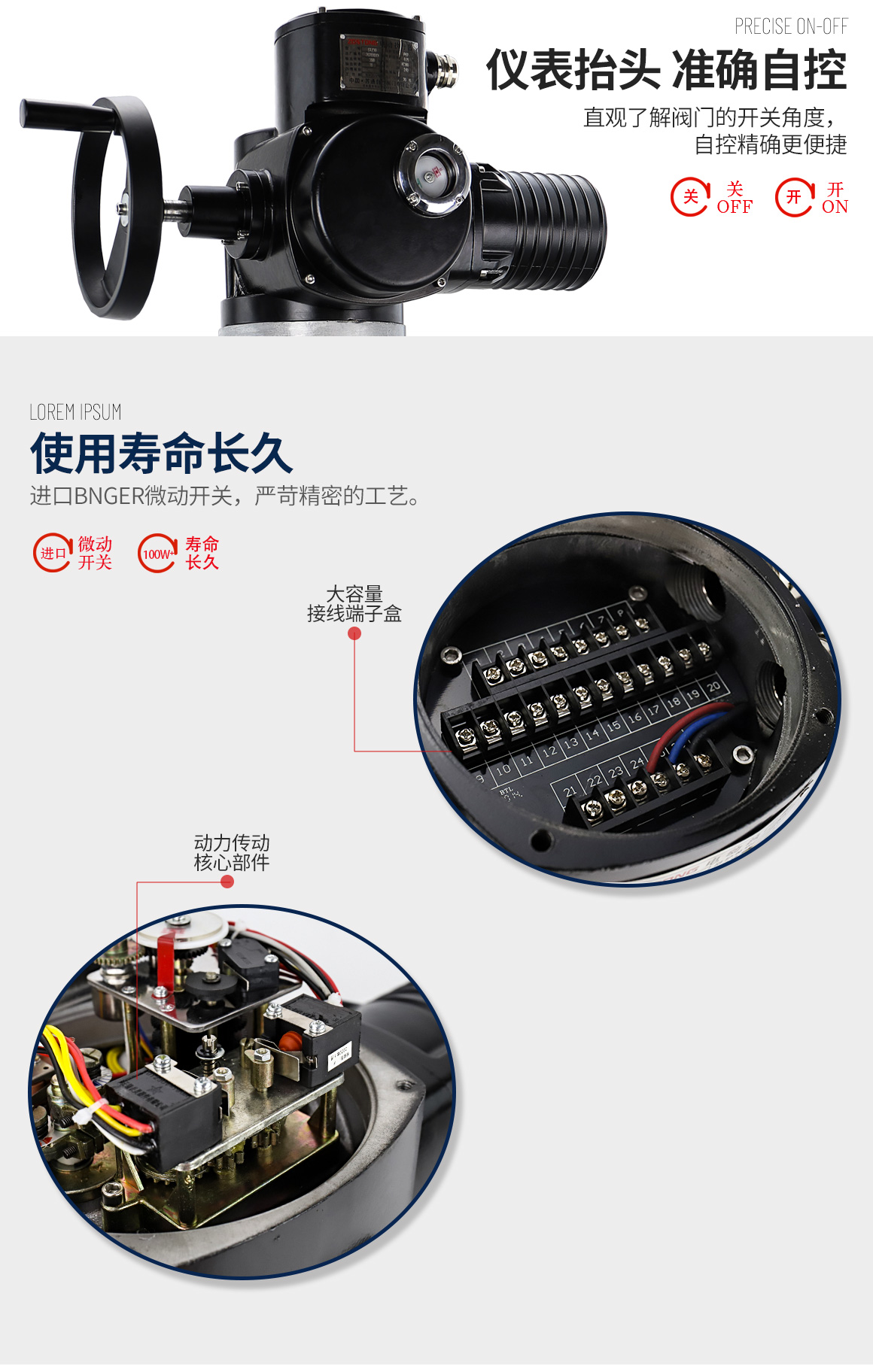

J941H不锈钢电动截止阀性能

J941H不锈钢电动截止阀适用场景

J941H不锈钢电动截止阀阀门资质

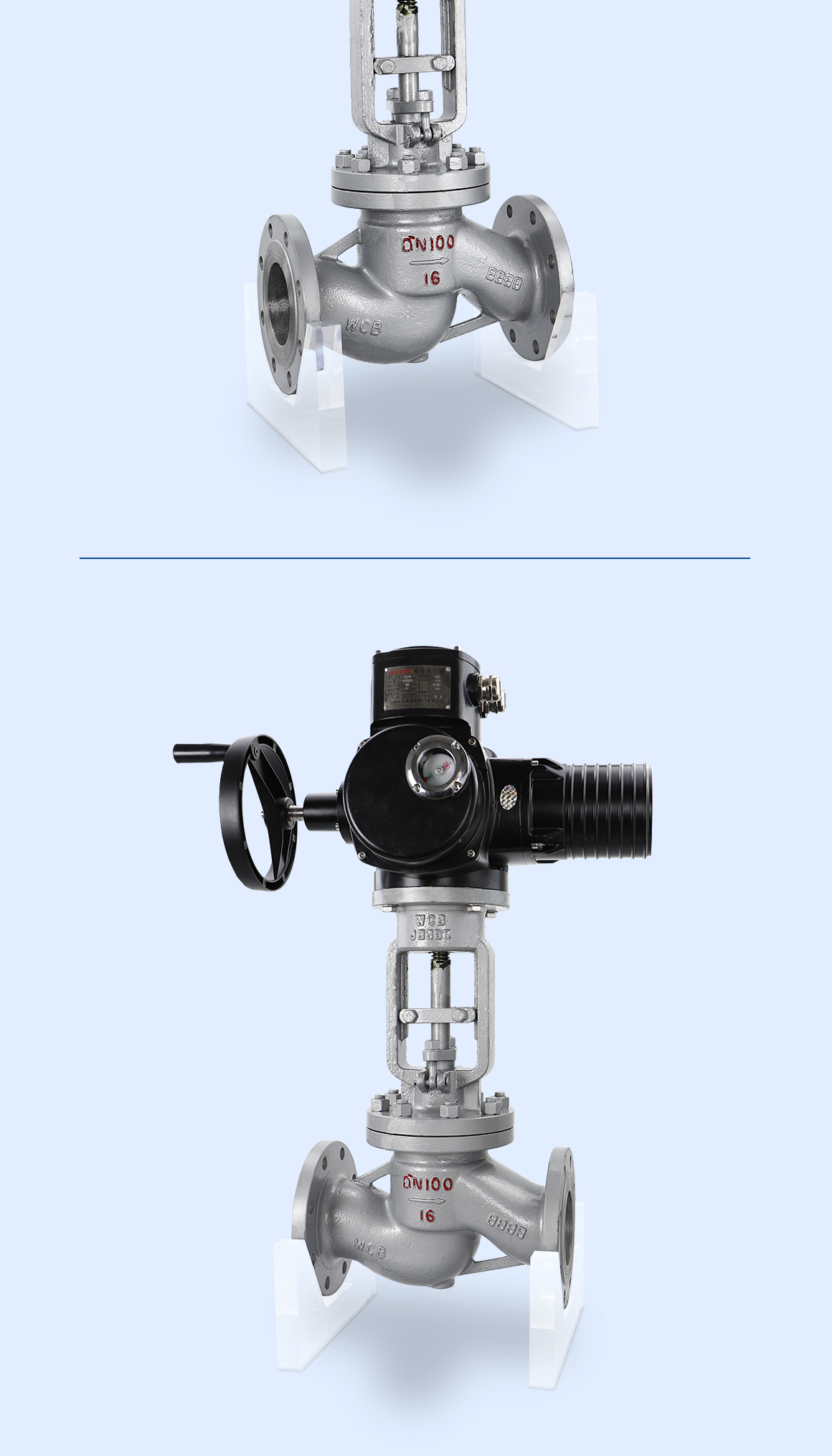

J941H不锈钢电动截止阀图片

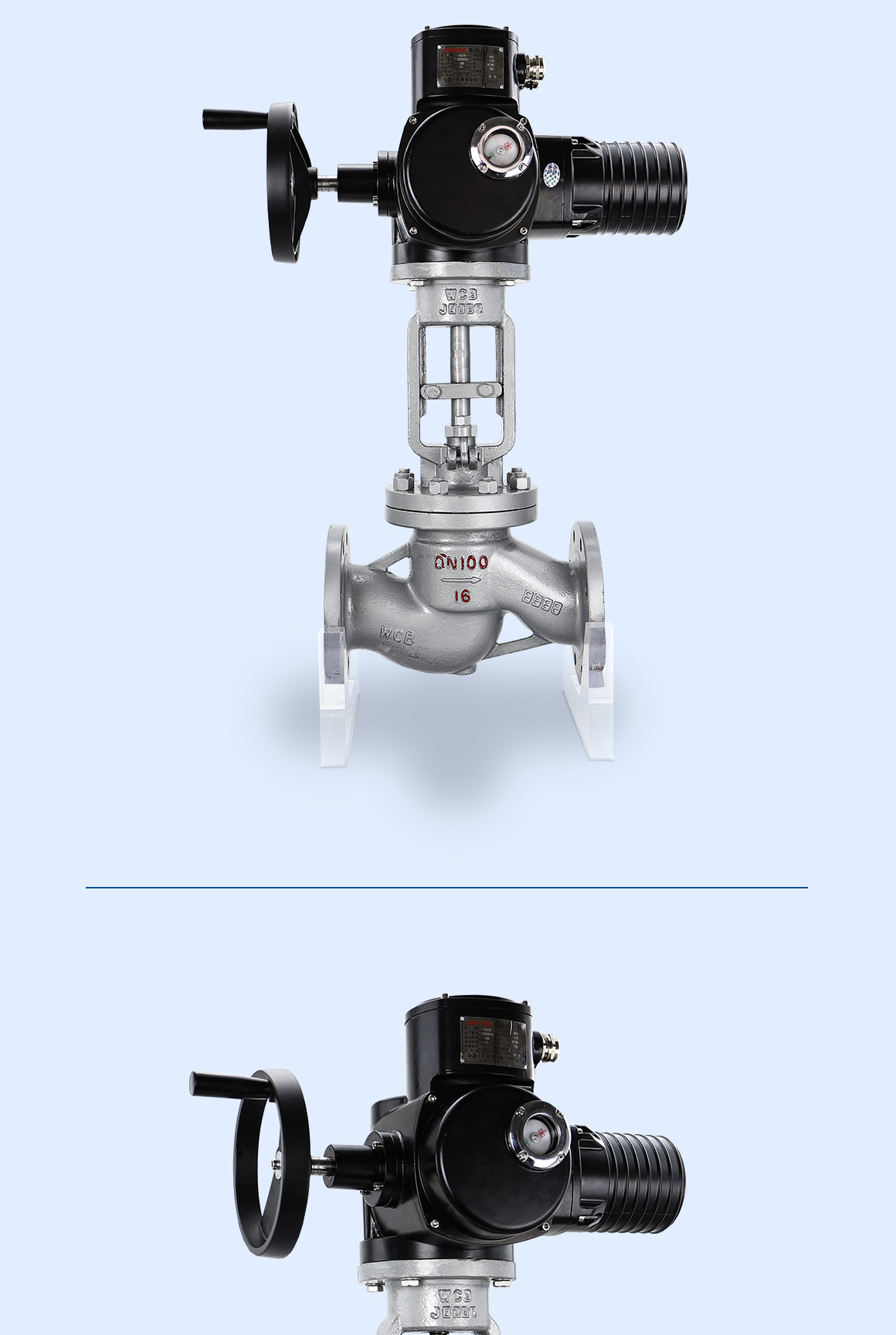

J941H不锈钢电动截止阀图片
