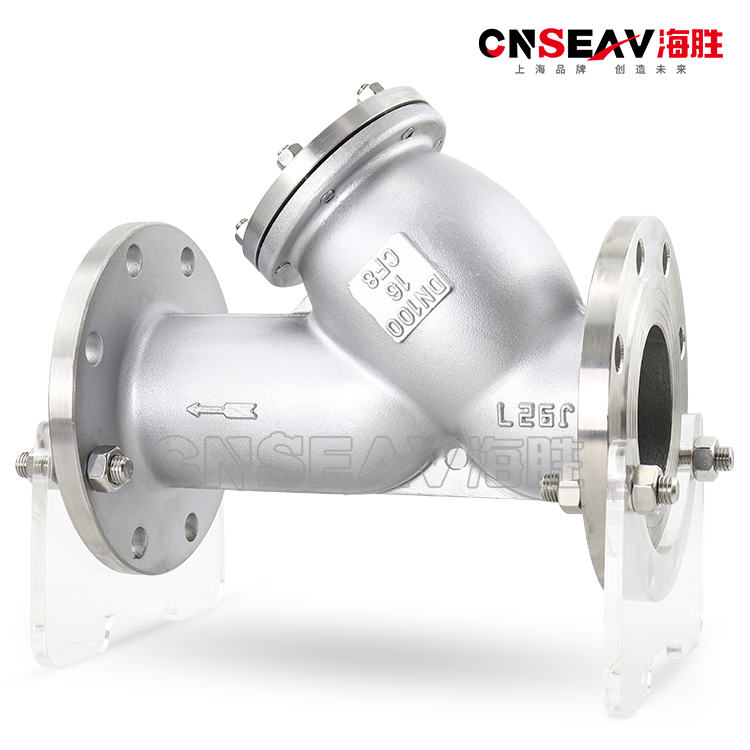

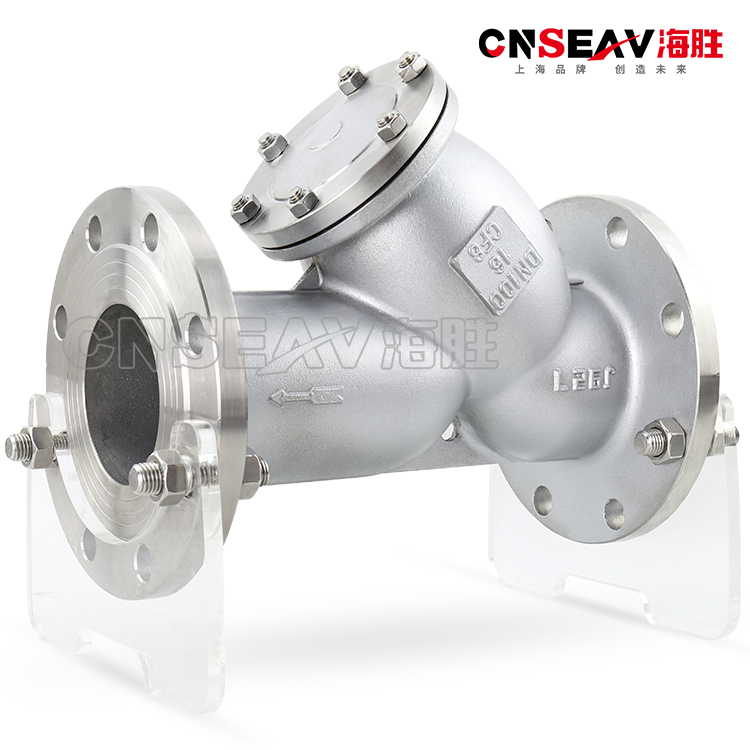

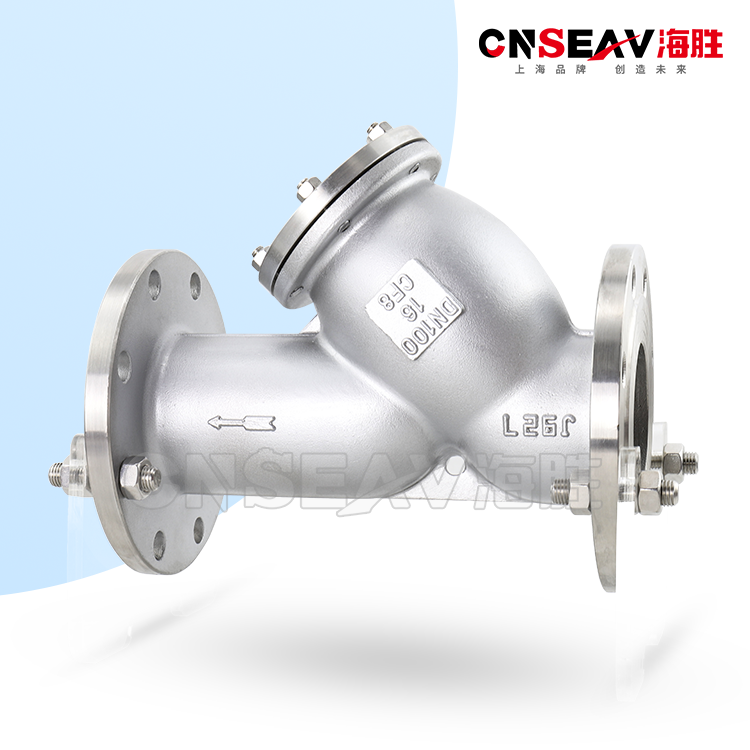

不锈钢Y型过滤器GL41H

  • 海胜
  • GL41H-16P
  • 法兰
  • 水、油、气
  • -30℃~380℃
  • 1.6~10.0Mpa
  • 15~500mm
  • 不锈钢
  • 直通流道
  • 通常安装在减压阀、泄压阀、定水位阀或其它设备的入口端,用来拦截介质中的杂质,以保护阀门及设备的正常使用
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

不锈钢Y型过滤器GL41H产品概述:

不锈钢Y型过滤器GL41H是输送介质的管道系列不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来消除介质中的杂质,以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤网取出,处理后重新装入,因此,使用维护方便。

该过滤器具有结构先进,阻力小,排污方便等特点。适用介质可为水,油、气。可按用户要求制作滤网,其外型基本相同(Y型),内部件全部采用不锈钢,坚固耐用。GL41H不锈钢Y型过滤器当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短,对一般小型号者,只需5-10分钟。一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-300目/cm2。



不锈钢Y型过滤器GL41H产品特点:

1.抗污性强。排污方便;流通面积大。压力损失小:结构简单,体积小,重量轻。

2.滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3.过滤网密度:为l0—120目,介质:蒸汽、空气、水、油品、或根据用户要求定做。
4.伸缩型特点:拉伸长度,最大位置可移伸100mm。有利于安装方便.提高工作效率。



不锈钢Y型过滤器GL41H作原理:

过滤器是除去液体中少量固体颗粒的小型设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。过滤器又名除污器、过滤阀,是输送介质的管道系统不可缺少的一种装置,其作用是过滤介质中的机械杂质,可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞,可保护设备的正常工作。



不锈钢Y型过滤器GL41H适用范围:
1.石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
2.化工生产中的府蚀性物料,如:烧碱、纯碱、浓、稀硫酸、碳酸、醋酸、酯酸等。
3.制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4.轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。



不锈钢Y型过滤器GL41H零件材料:

壳体材质

黄铜

碳钢

不锈钢

公称通径

15~500mm

滤框滤网材质

不锈钢

密封件材质

耐油石棉、丁腈橡胶、聚四氟乙


不锈钢Y型过滤器GL41H的选用:

1.进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的入口通径,一般与入口管路口径一致。

2.公称压力:按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3.孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。不同规格滤网可拦截的粒径尺寸可直接询问。

4.过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器

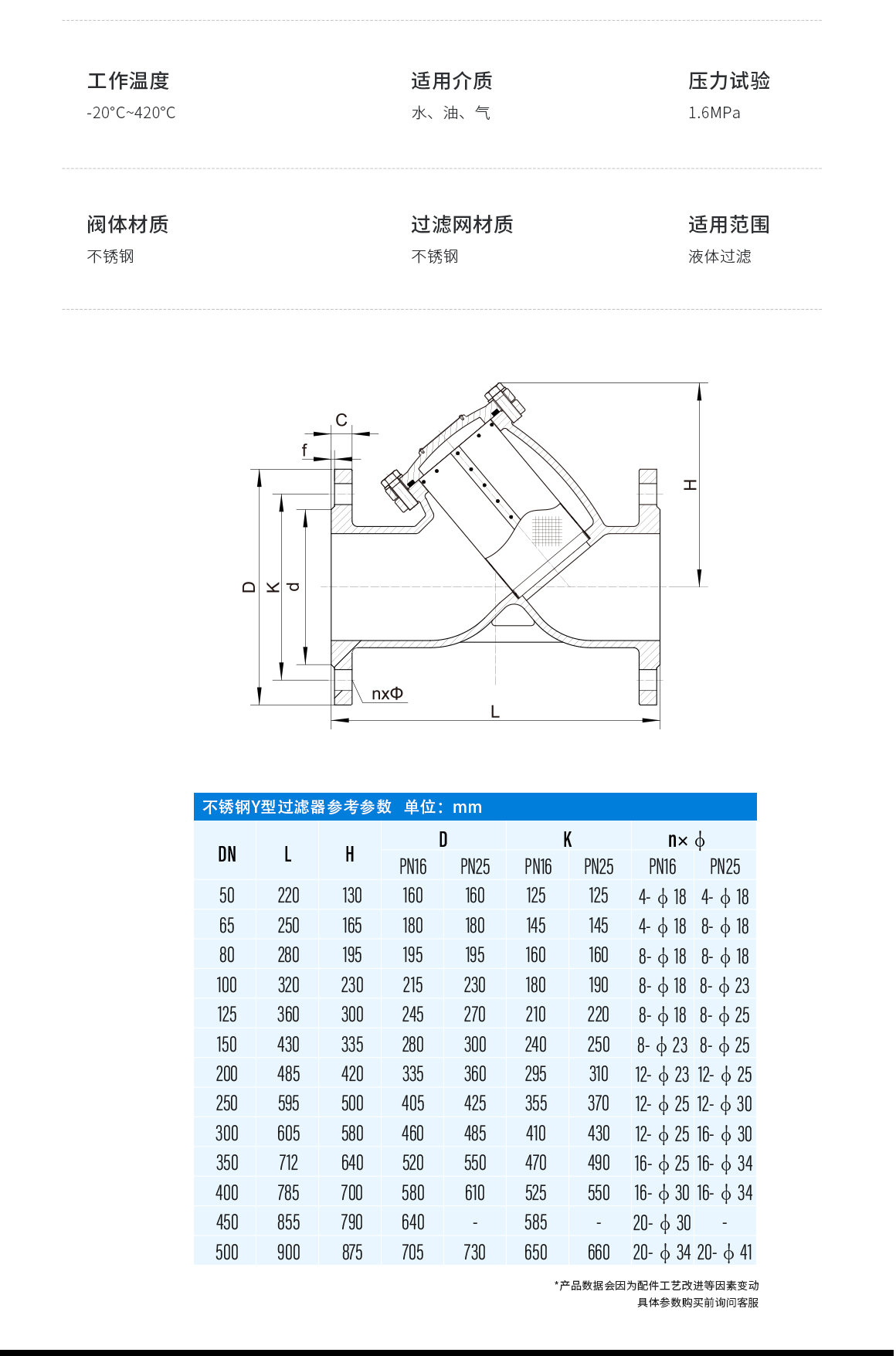

不锈钢Y型过滤器GL41H规格尺寸:

公称通径

L

H

H1

DN20

155

100

150

DN25

160

100

150

DN32

180

110

160

DN40

200

115

170

DN50

230

155

195

DN65

220

200

270

DN80

250

210

295

DN100

305

250

345

DN125

350

305

425

DN250

480

360

485

DN200

500

450

605

DN250

550

505

710

DN300

600

580

815

DN350

700

600

845

DN400

780

620

875

DN450

850

700

980

DN500

900

765

1080

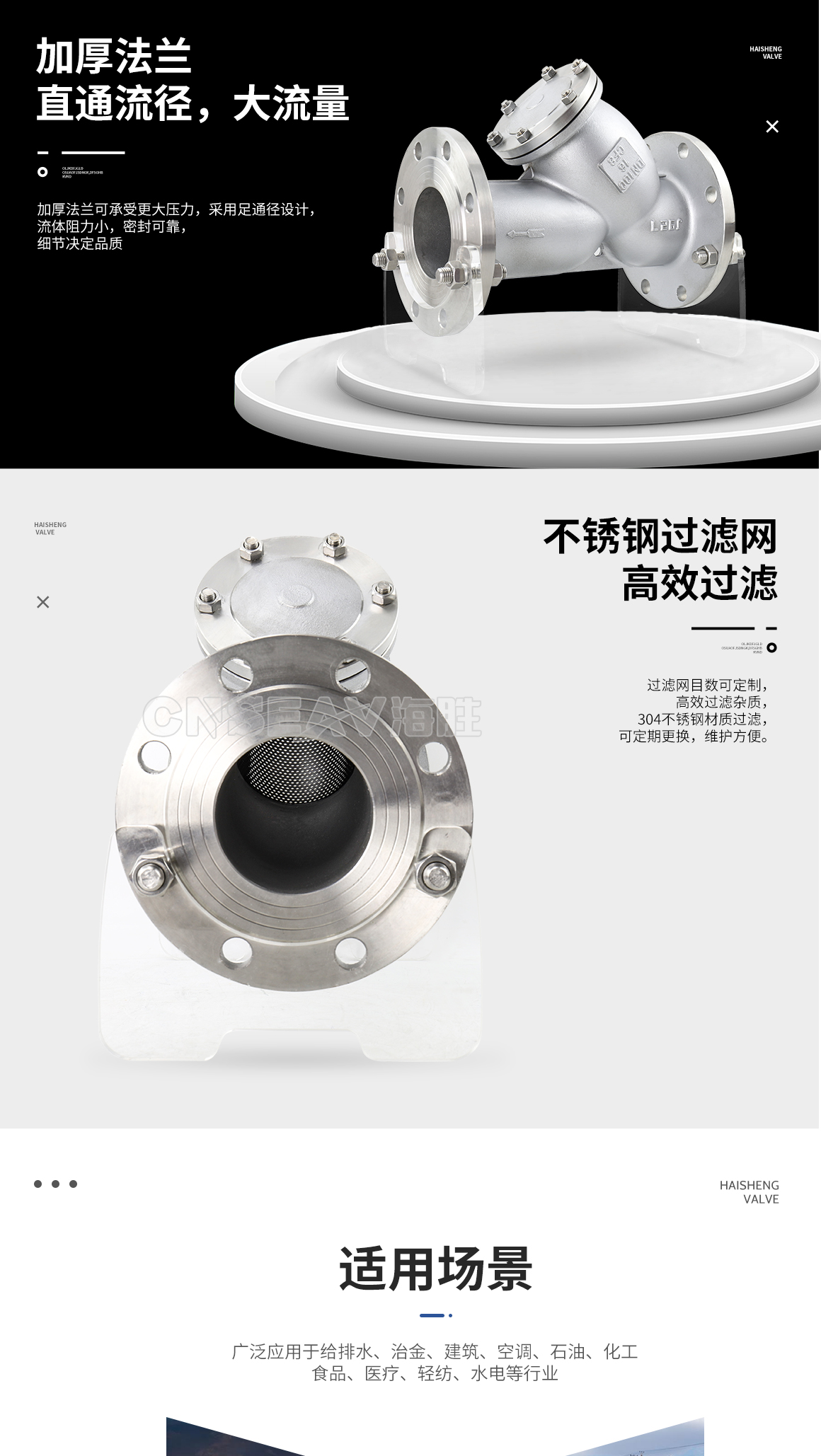

不锈钢Y型过滤器GL41H

不锈钢Y型过滤器GL41H参数

不锈钢Y型过滤器GL41H

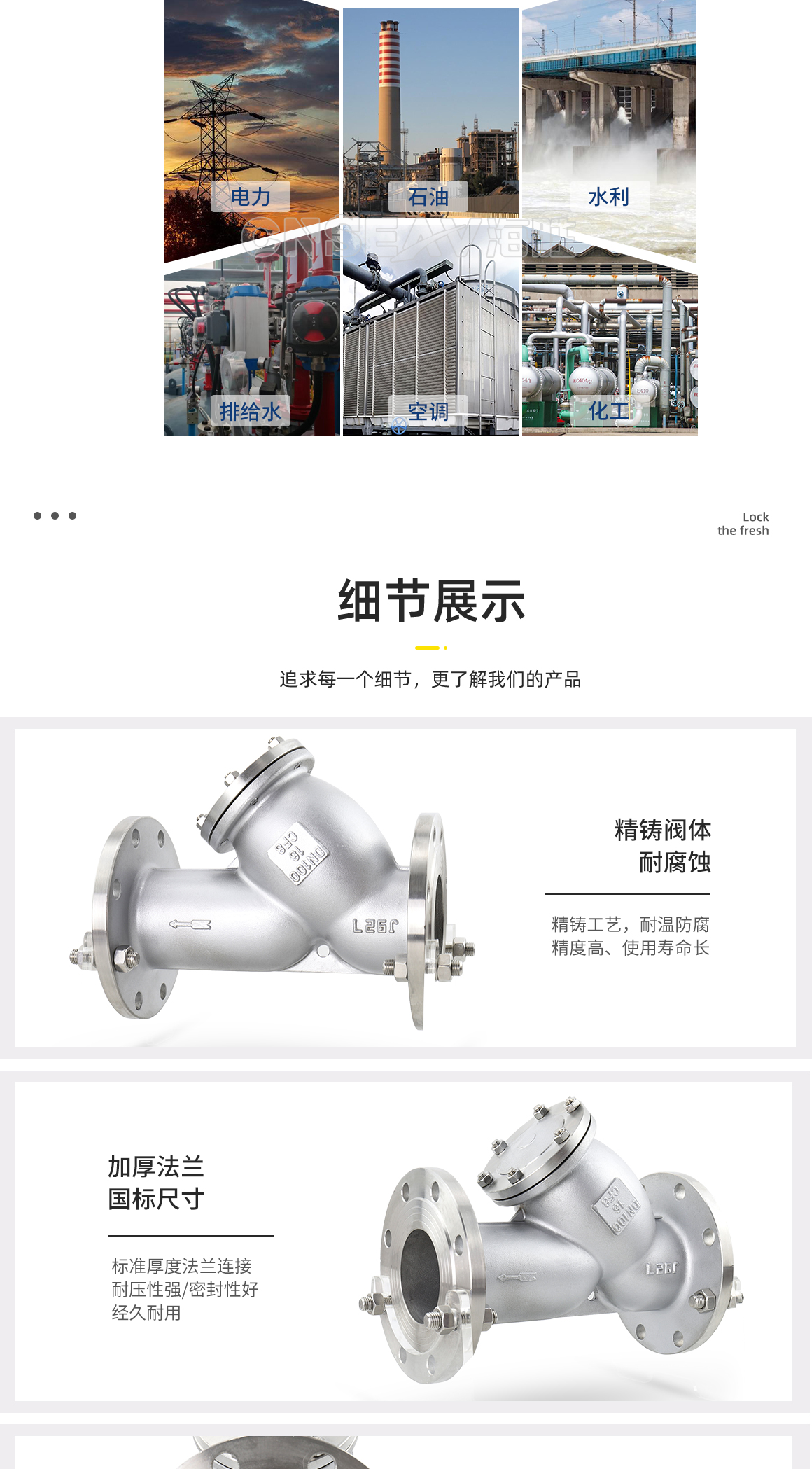

不锈钢Y型过滤器GL41H适用场景

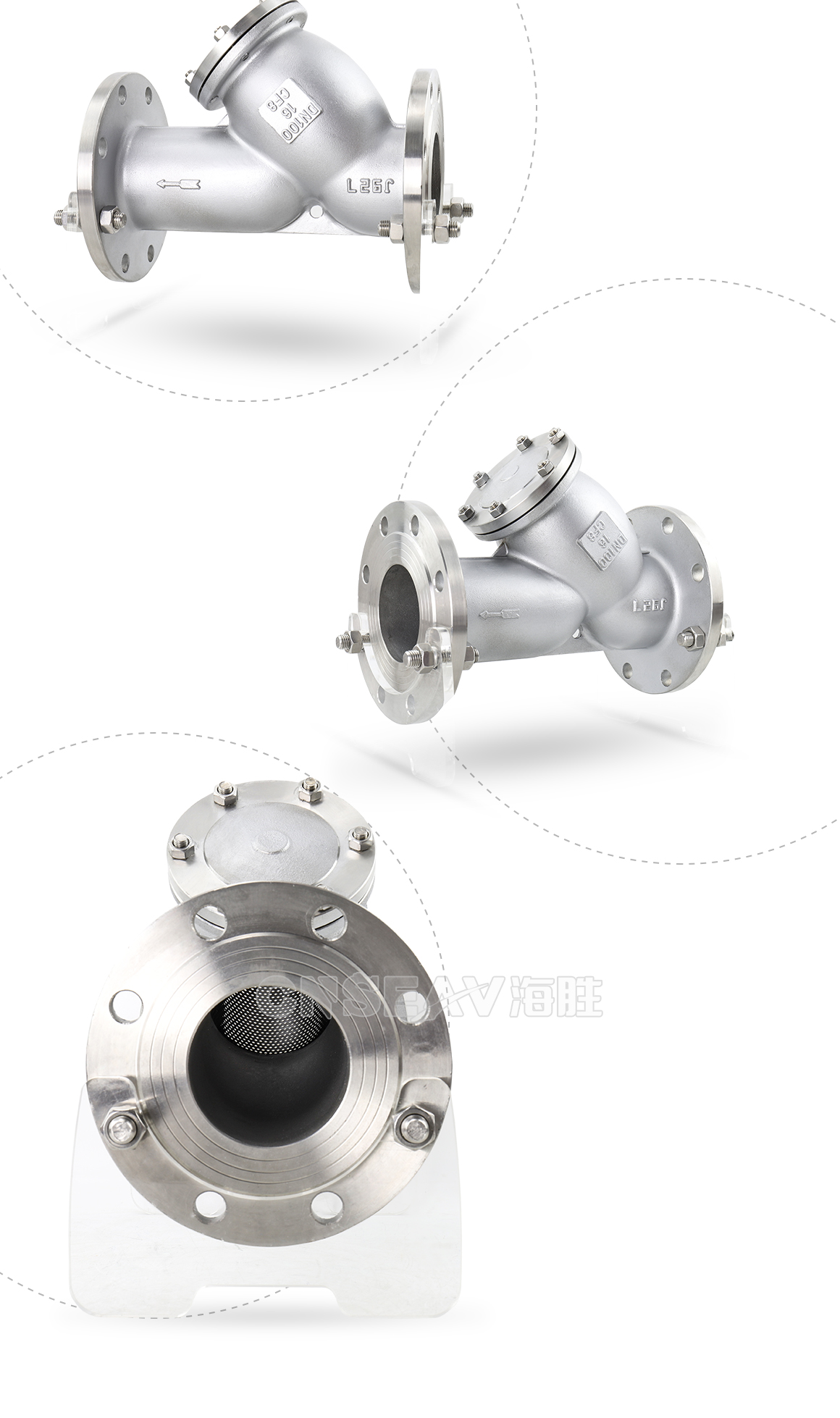

不锈钢Y型过滤器GL41H图片

不锈钢Y型过滤器GL41H图片
