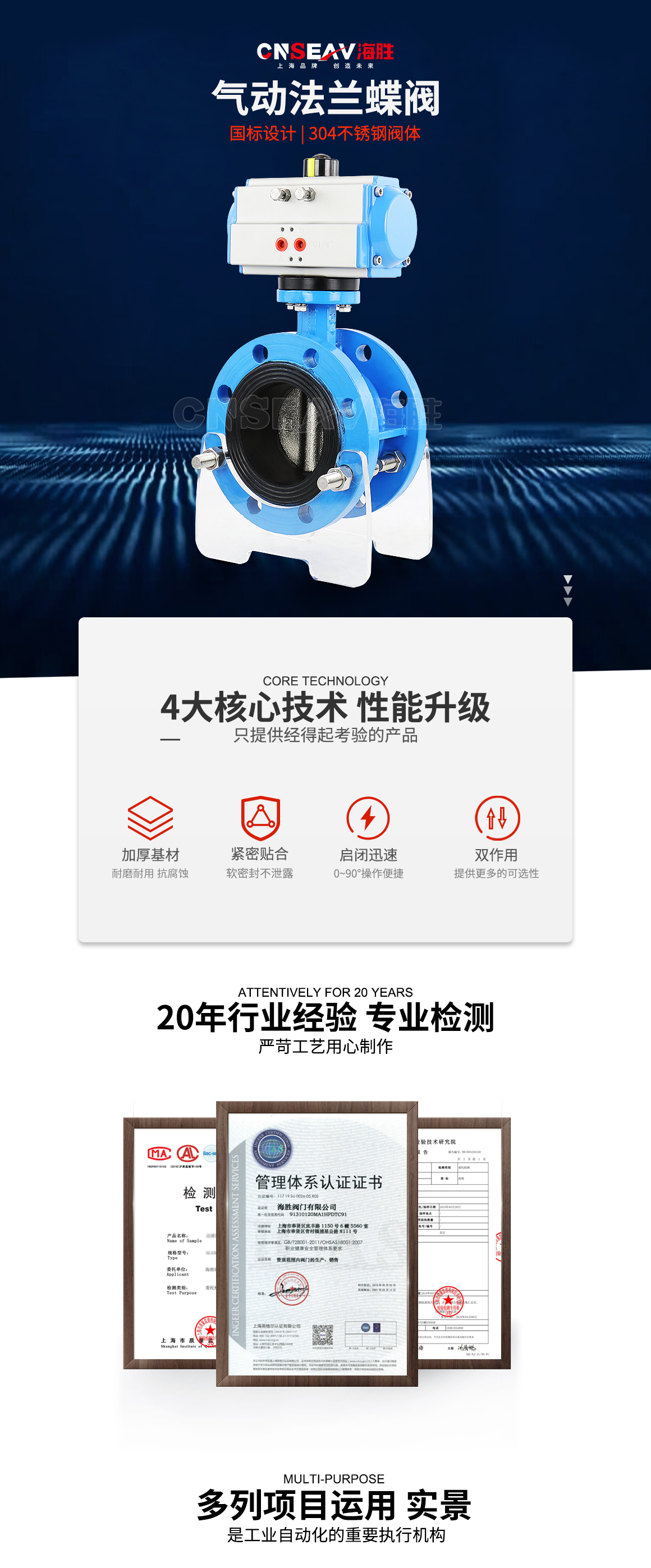

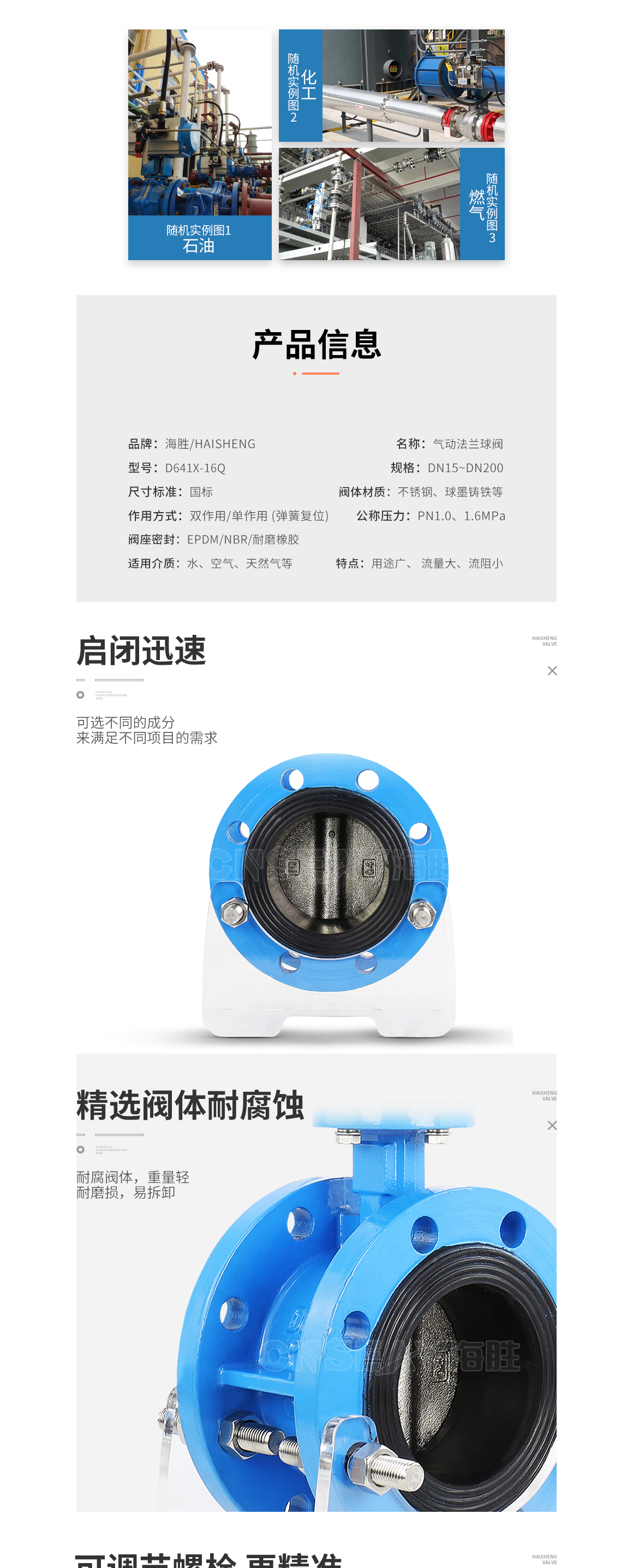

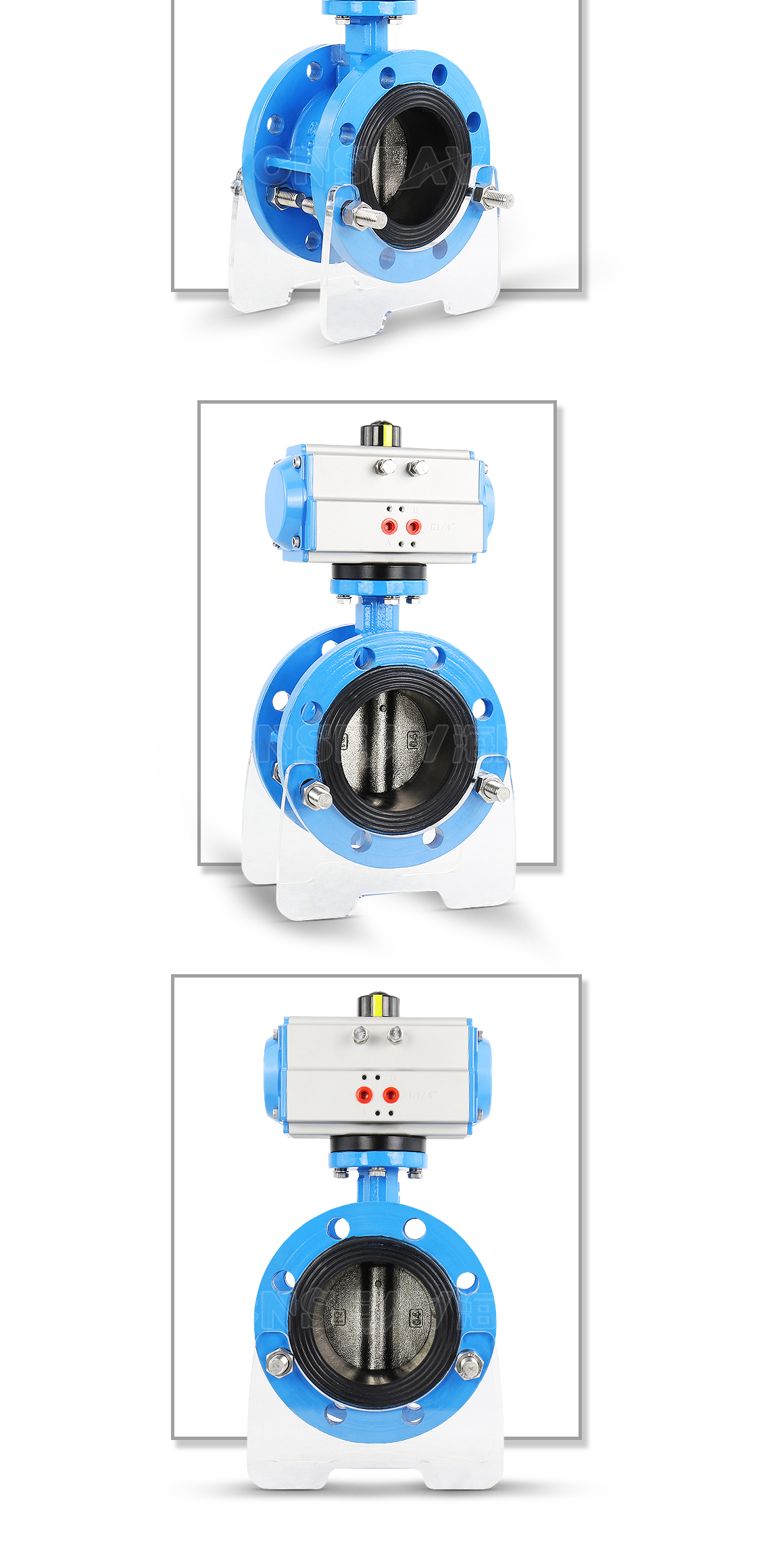

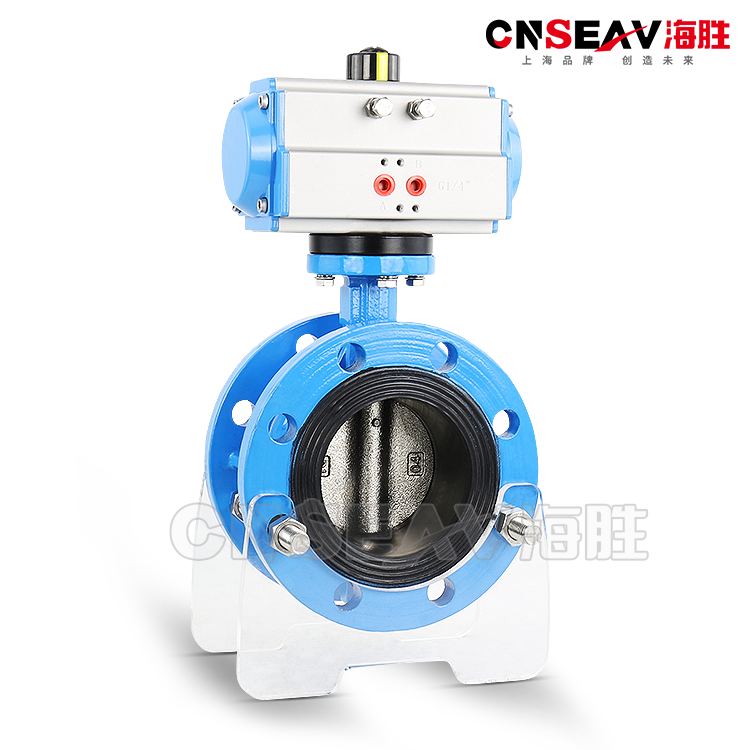

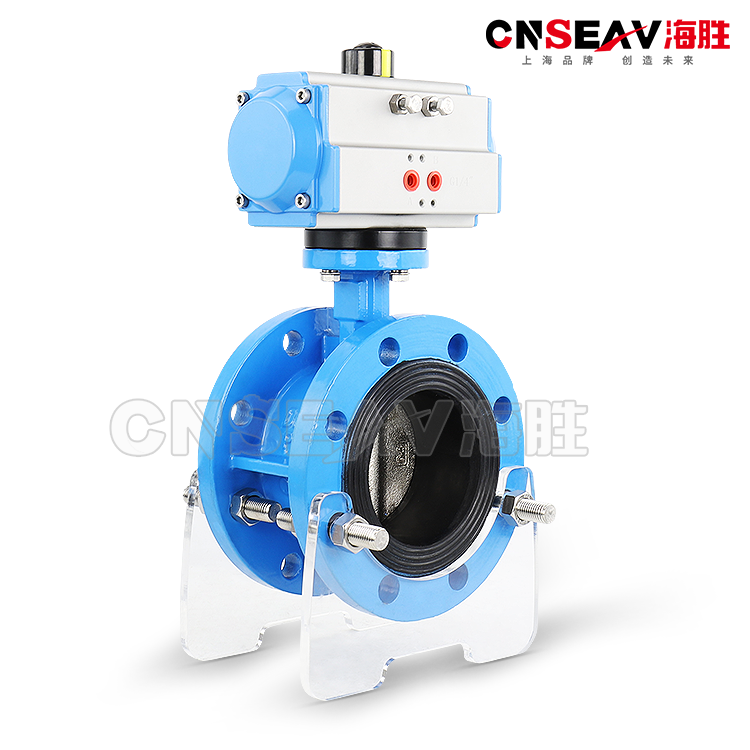

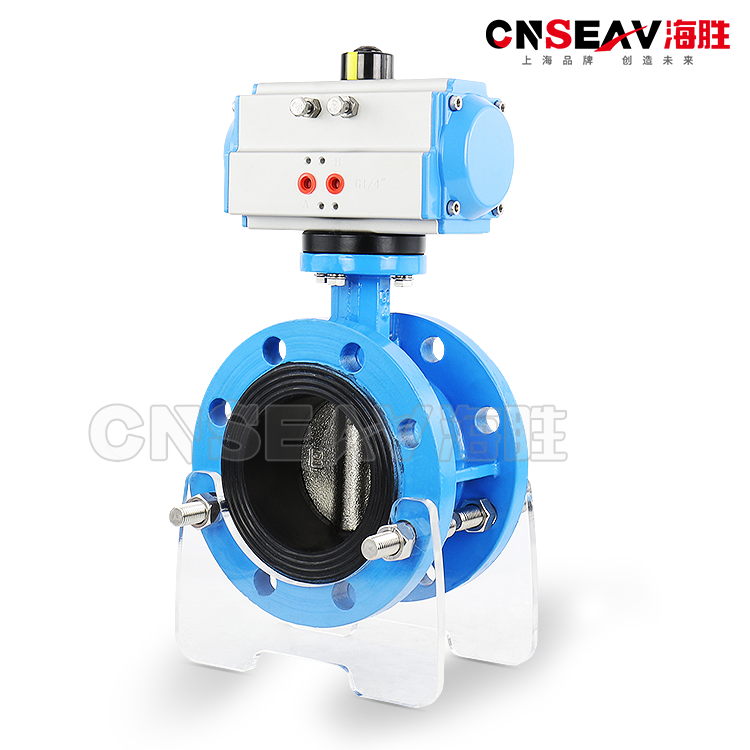

软密封气动法兰蝶阀D641X概述:
气动法兰蝶阀D641X采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。
软密封气动法兰蝶阀D641X适用于温度≤120℃或≤150℃,公称压力≤1.6MPa给排水、污水、食品、供暖、燃气、船舶、水电、冶金、能源系统以及轻纺等行业,特别适用于双向密封和阀体易锈蚀场合,作调节流量和截流介质。
软密封气动法兰蝶阀D641X产品特点:
1、小巧轻便,容易拆装及维修,并可在任意位置安装。
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。
3、流量特性趋直线,调节性能好。
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。
6、密封件可更换,且密封可靠达到双向密封。
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类。
8、该阀可设计成法兰连接和对夹连接。
软密封气动法兰蝶阀D641X工作原理:
软密封气动法兰蝶阀D641X是管线优先选用的常规蝶阀,具有结构简洁,流阻系数小,流量特性趋于直线,不会滞留杂物。且重量轻,安装方便,驱动扭矩较小的优点。气动蝶阀既可作切断介质用,又可作调节介质的流量用。驱动装置根据用户要求,分别可采用手动、电动、气动等方式。选用不同材料的零件,配用不同材料的密封圈,可适应不同的介质、工况,使成本与性能达到最佳效果。
软密封气动法兰蝶阀D641X主要零部件材料:
零件名称 | 材料 |
阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟 |
阀杆 | 2Cr13、不锈钢 |
填料 | O型圈、柔性石墨O |

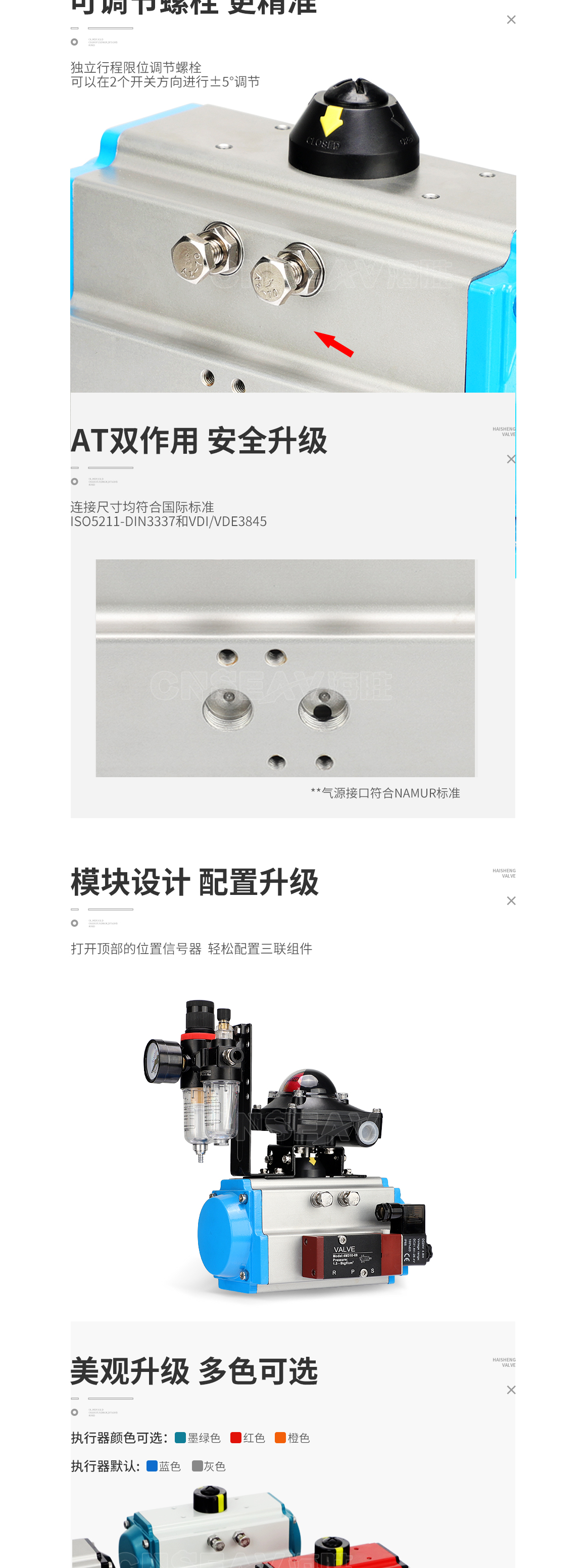

软密封气动法兰蝶阀D641X执行机构:
采用新型系列AW型气动执行器:
基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(最大1.0Mpa)。
软密封气动法兰蝶阀D641X执行器参数:
执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
供气压力 | 0.4~0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30~+70℃ |
作用形式 | 单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC) |

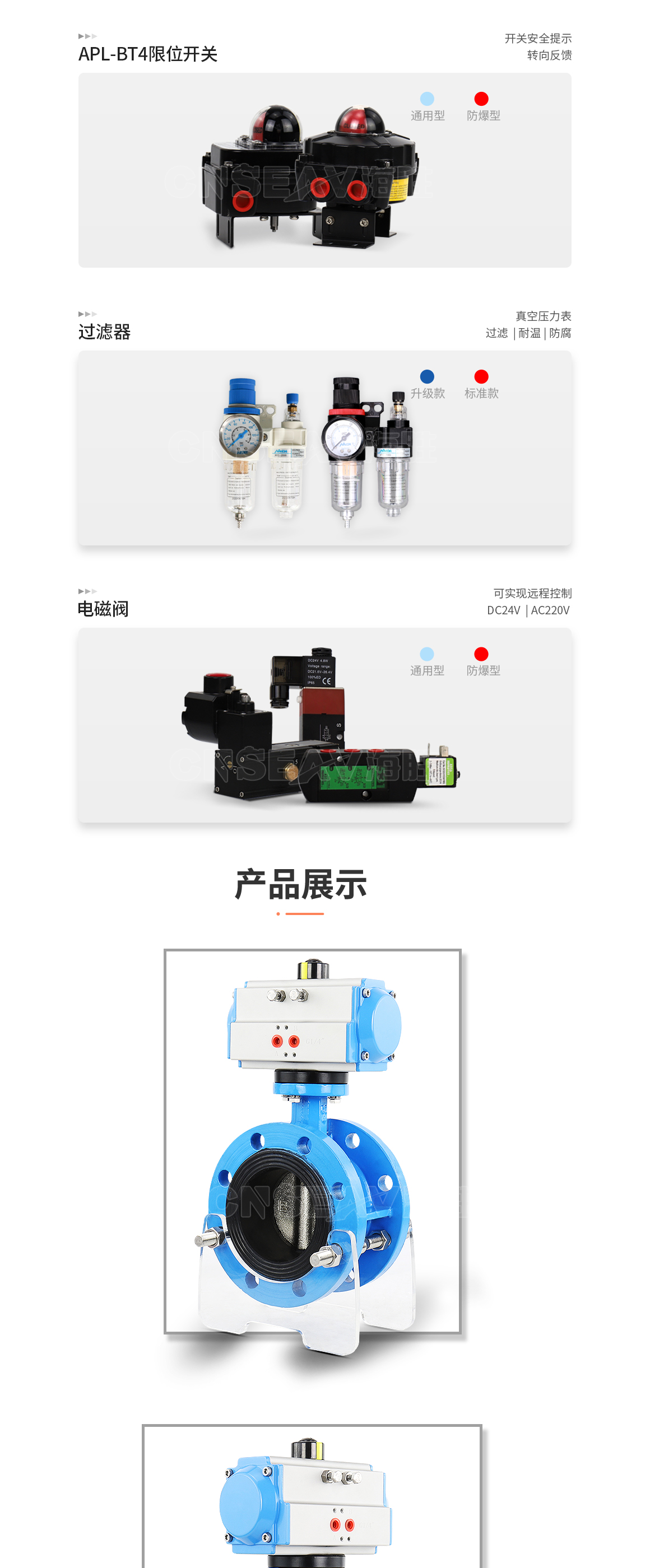

可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
软密封气动法兰蝶阀D641X常见故障:
软密封气动法兰蝶阀中的橡胶弹性体在连续使用中,会产生撕裂、磨损、老化、穿孔甚至脱落现象。而传统的热硫化工艺很难适应现场修复的需要,修复时要采用专门的设备,消耗大量热能和电能,费时费力。当今逐步采用高分子复合材料的方法替代传统方法,具备的粘着力及出色的抗磨损、抗撕裂性能,确保修复后达到使用周期,缩短停机时间。

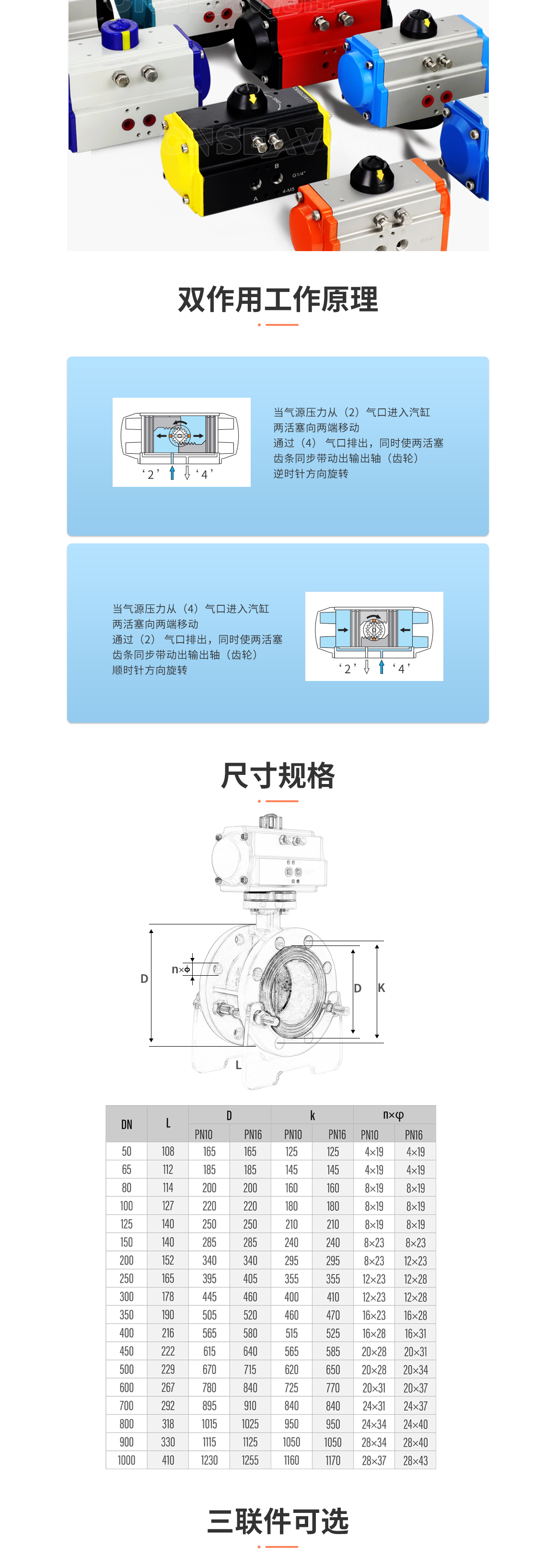

软密封气动法兰蝶阀D641X规格尺寸:
公称通径DN | A | B | C | D | E | 执行器型号 |
压力 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | 1.0/1.6 | (仅供参考) |
40 | 140 | 238 | 83 | 60 | 108 | ATD-52 |
50 | 140 | 238 | 83 | 60 | 108 | ATD-52 |
65 | 140 | 248 | 93 | 60 | 112 | ATD-63 |
80 | 171 | 273 | 100 | 63 | 114 | ATD-75 |
100 | 186 | 293 | 114 | 65 | 127 | ATD-83 |
125 | 207 | 308 | 125 | 65 | 140 | ATD-92 |
150 | 254 | 360 | 143 | 90 | 140 | ATD-105 |
200 | 296 | 400 | 170 | 103 | 152 | ATD-125 |
250 | 296 | 430 | 198 | 103 | 165 | ATD-140 |
300 | 384 | 523 | 223 | 118 | 178 | ATD-160 |
350 | 501 | 582 | 312 | 128 | 190 | ATD-190 |
400 | 533 | 700 | 330 | 135 | 216 | ATD-210 |
450 | 589 | 769 | 363 | 159 | 222 | ATD-240 |
500 | 638 | 880 | 390 | 196 | 229 | ATD-270 |
软密封气动法兰蝶阀D641X安装注意事项:
软密封气动法兰蝶阀结构简单、体积小、重量轻,其组成部分也比较少,就关键的几个零部件就能构成了蝶阀,开启的时候也非常方便,只需要把开关选择到九十度即可,蝶阀对流体的控制非常好,可以随时增加流量或者减少流量,阀门在运输任何流体的时候都有一定的阻力,而蝶阀的阻力主要来自于其自身,比如蝶阀体的厚度,如果想减少对流体的阻力只需要降低其厚度即可。弹性密封则具有受温度限制的缺陷。
