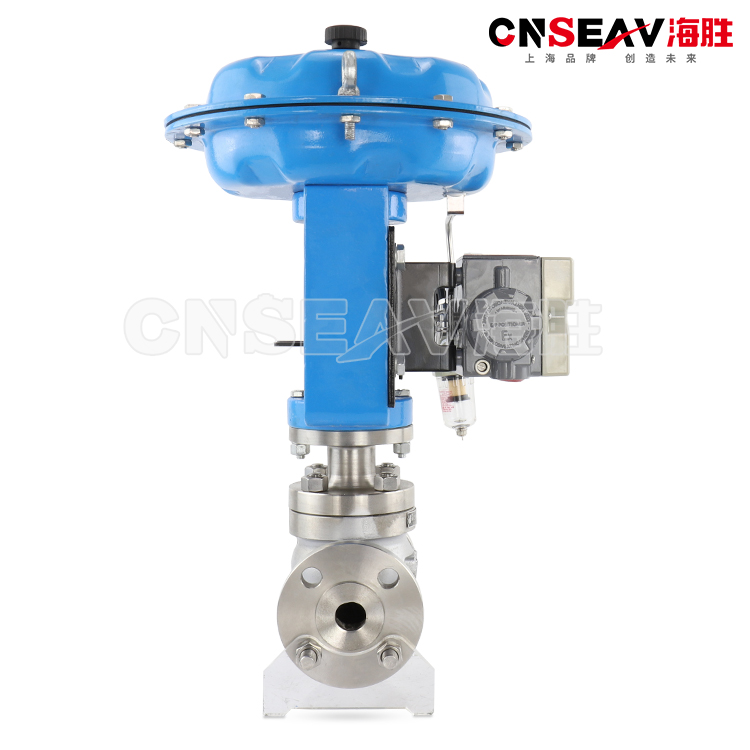

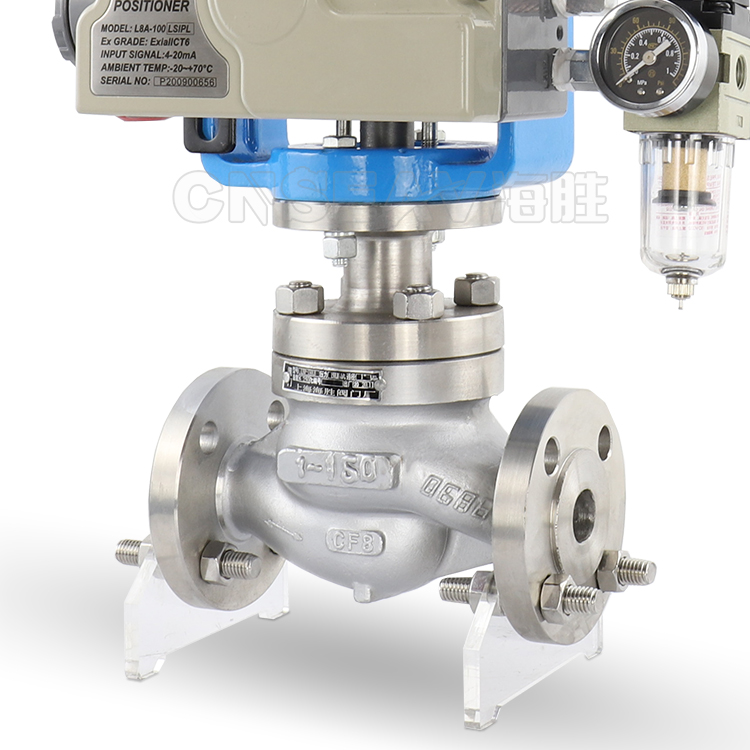

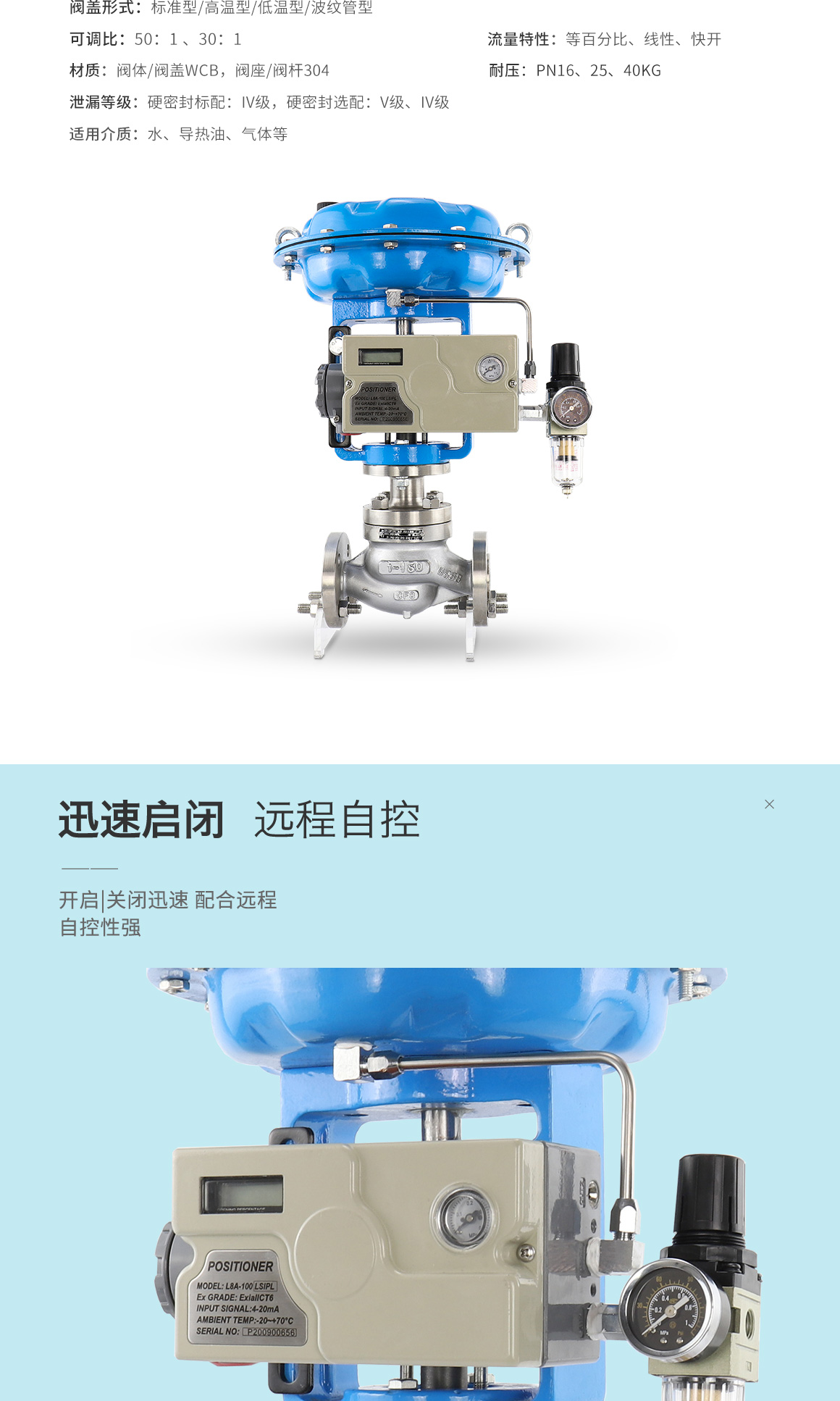

ZJHP气动薄膜单座调节阀概述:
ZJHP气动薄膜单座调节阀是符合IEC标准的新一代通用调节阀产品。采用顶导向结构,由多弹簧气动薄膜执行机构和低流阻精小型调节阀阀体组成,具有结构紧凑、重量轻、动作灵敏的特点。多弹簧执行机构高度低、重量轻、装备简便。

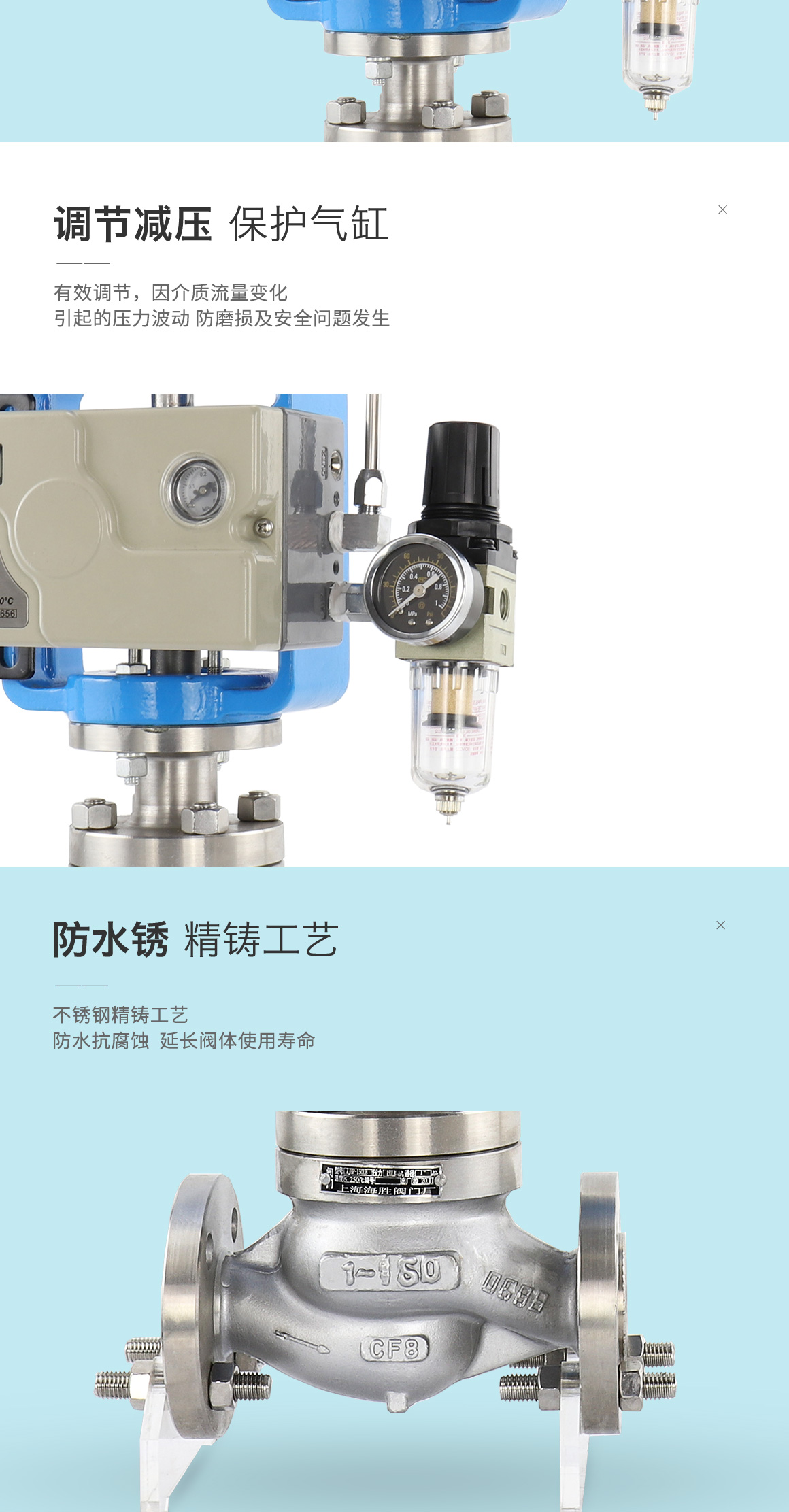

气动调节阀阀体流道呈S流线型,具有压降损失小、阀容量大、流量特性精确、维护方便等优点,可在苛刻的条件下工作。气动调节阀通过配用电-气阀门定位或气动阀门定位器,实现对工艺管路流体介质的自动调节控制。
ZJHP气动调节阀公称压力等级有PN10、16、40、64;阀体口径范围DN20~300。适用流体温度由-196℃~+560℃范围内多种档次。泄漏星标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
ZJHP气动薄膜单座调节阀特点:
1.采用平衡式阀芯结构,轴向不平衡力小,允许压差大,稳定性好。
2.套筒互换性强,拆装方便,容易维修。
3.全金属阀芯结构适用多种工作场合,达到IV级泄漏标准,ZXMQ型软密封结构阀芯达到VI级泄漏标准。
4.阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比为50,额定流量系数增大30%。
5.执行机构采用多弹簧结构,高度减少30%。重量减轻30%。
6.ZJHPW型波纹管密封型调节阀,对移动的阀杆形成了完全的密封,堵绝流体外漏。
7.ZJHPJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合
ZJHP气动薄膜单座调节阀工作原理:

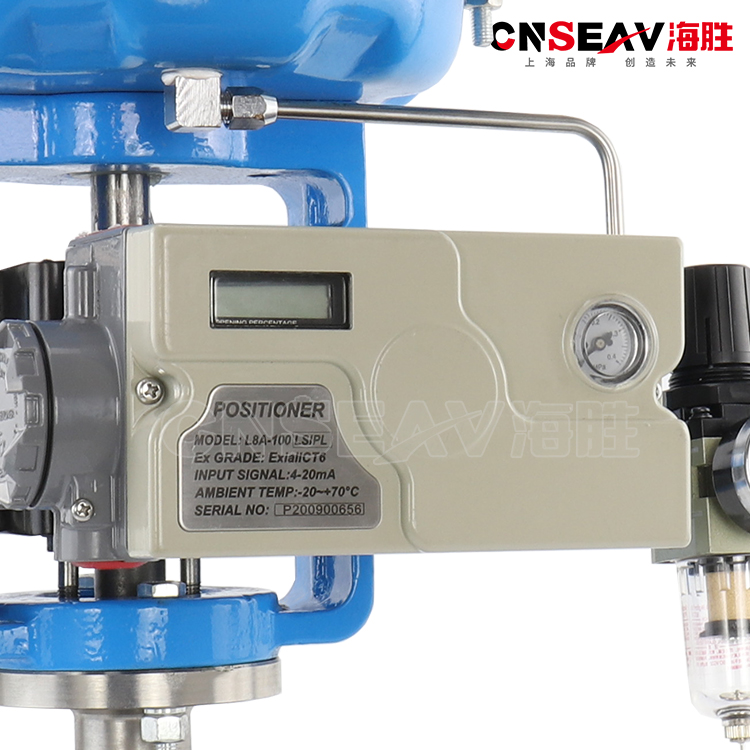

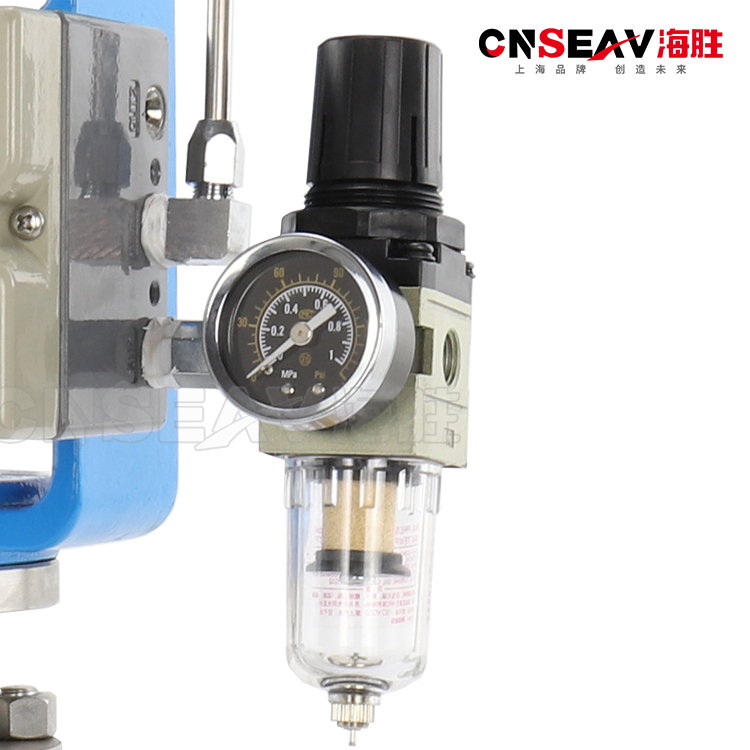

气动薄膜单座调节阀通过压缩空气作为动力源,同时借助电气阀门定位器、转换器、电磁阀、保位阀等相关附件去驱动阀体运动,改变阀芯与阀座间的流通面积,从而达到调节流量的作用,实现开关量或比例式调节,接收工业自动化控制系统的控制信号,来完成调节管道介质的流量、压力、温度等各种工艺参数。
气动薄膜单座调节阀分气开和气关,气开阀是随着信号压力的增加,逐渐打开,无信号时,处于关闭状态的阀;气闭阀是随着信号压力的增加,逐渐关闭,无信号时,处于全开状态的阀门。

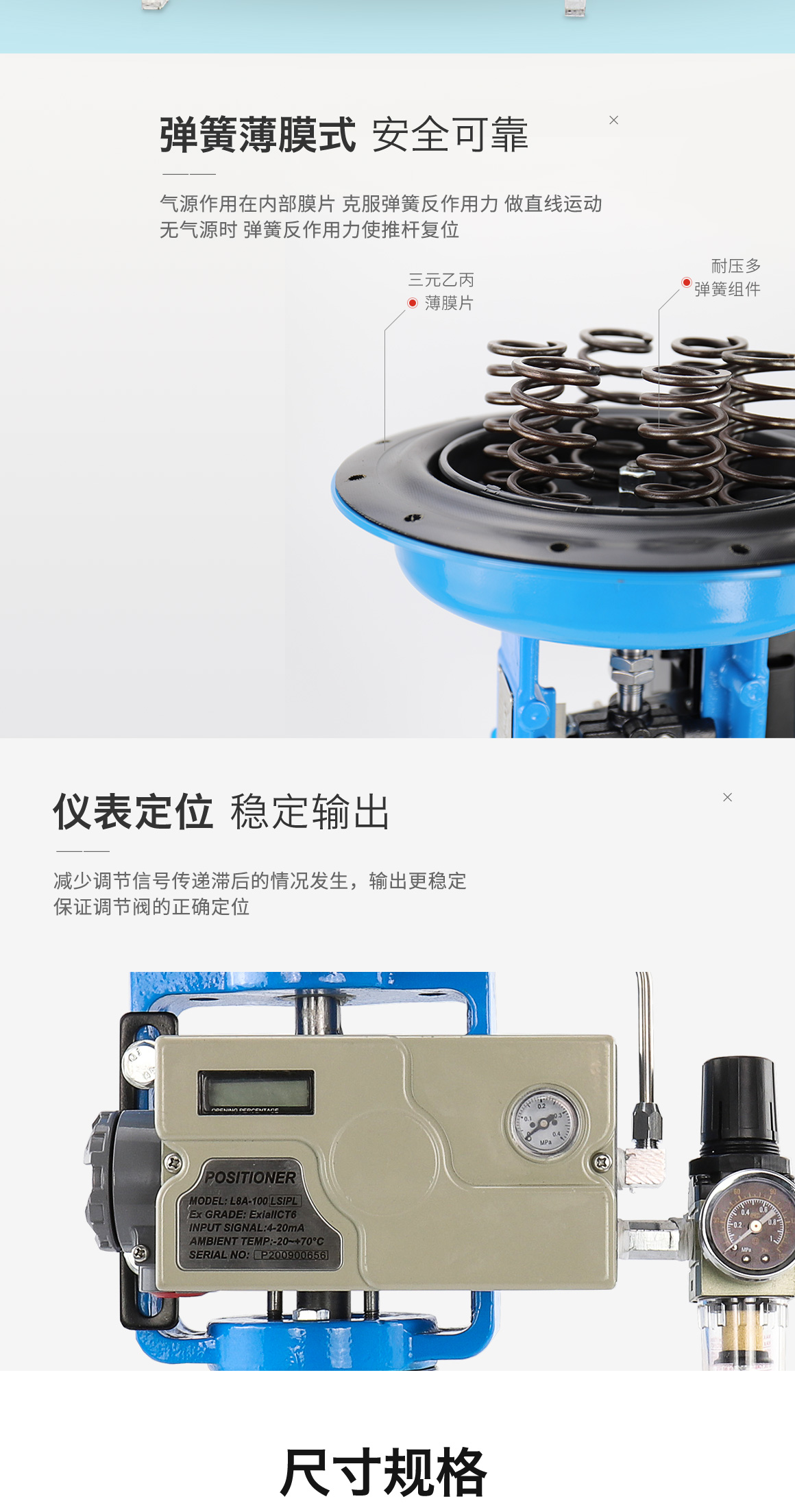

ZJHP气动薄膜单座调节阀执行机构:
型 式 | ZHA/B多弹簧薄膜执行机构 | ||||
型 号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面积cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
弹簧范围KPa | 20-100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140-400KPa | ||||
气源接口 | RCl/4" | ||||
环境温度 | -30-70℃ |

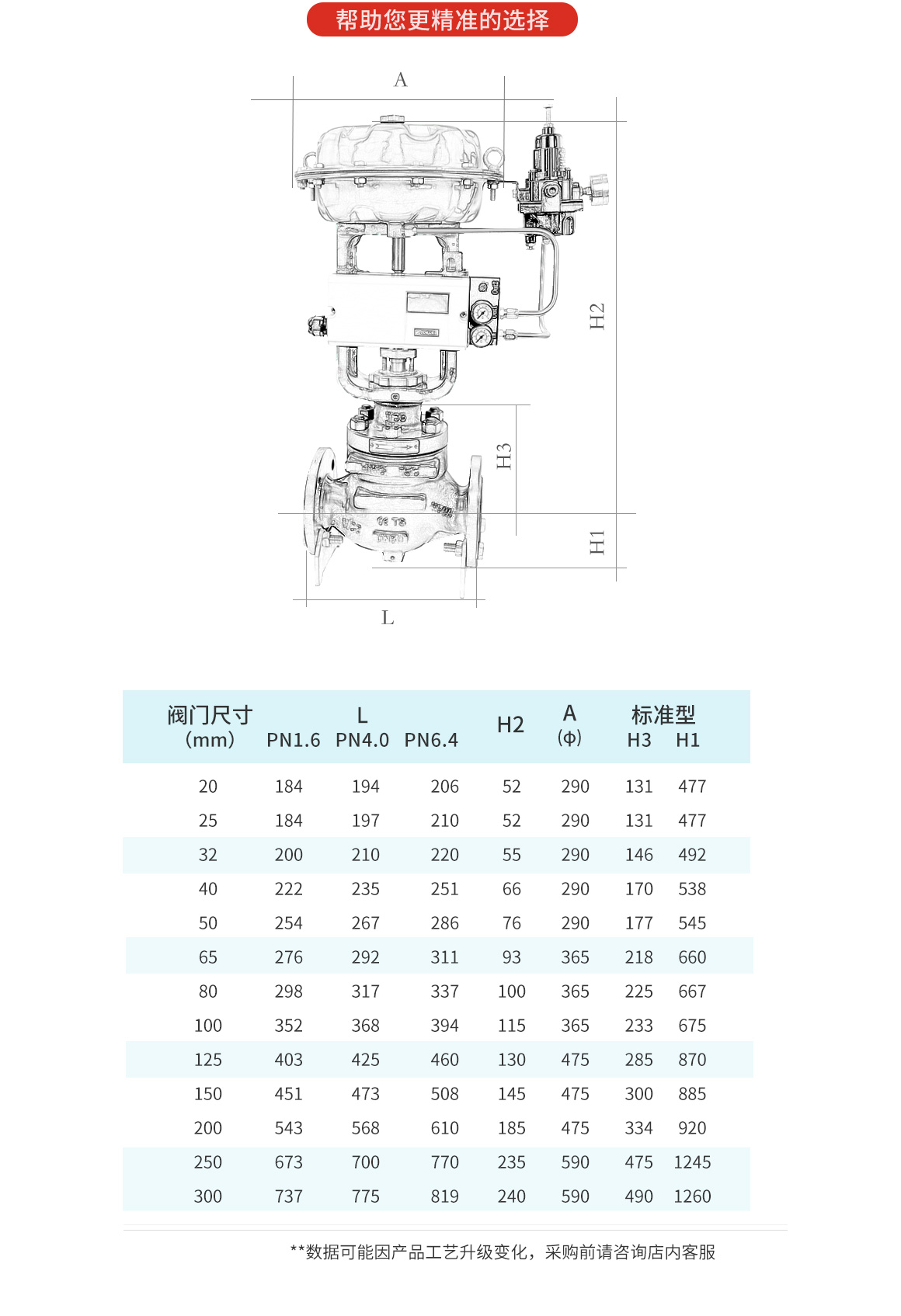

ZJHP气动薄膜单座调节阀主要技术参数:
公称通径 DN mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量系数Kv | 直线 | 6.9 | 11 | 17.4 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
额定行程 L(mm) | 16 | 25 | 40 | 60 | |||||||||
膜片有效面积 (cm2) | 280 | 400 | 600 | 1000 | |||||||||
信号范围 (kPa) | 20 ~ 100 、 40 ~ 200 、80 ~ 240 | ||||||||||||
气源压力 (MPa) | 0.14 、 0.25 | ||||||||||||
固有流量特性 | 直线、等百分比 | ||||||||||||
固有可调比 | 50 | ||||||||||||
允许泄漏量 | 硬阀座不平衡型: IV 级 软阀座: VI 级 | ||||||||||||
公称压力 PN(MPa) | 1.0 、 1.6 、 4.0 、 6.4 | ||||||||||||
工作温度 ( ℃ ) | 常温型 | -20 ~ 200 、 -40 ~ 250 、 -60 ~ 250 | |||||||||||
散热型 | -40 ~ 450 、 -60 ~ 450 | ||||||||||||
高温型 | 300 ~ 560 | ||||||||||||
低温型 | -60 ~ -100 、 -100 ~ -200 、 -200 ~ -250 |
