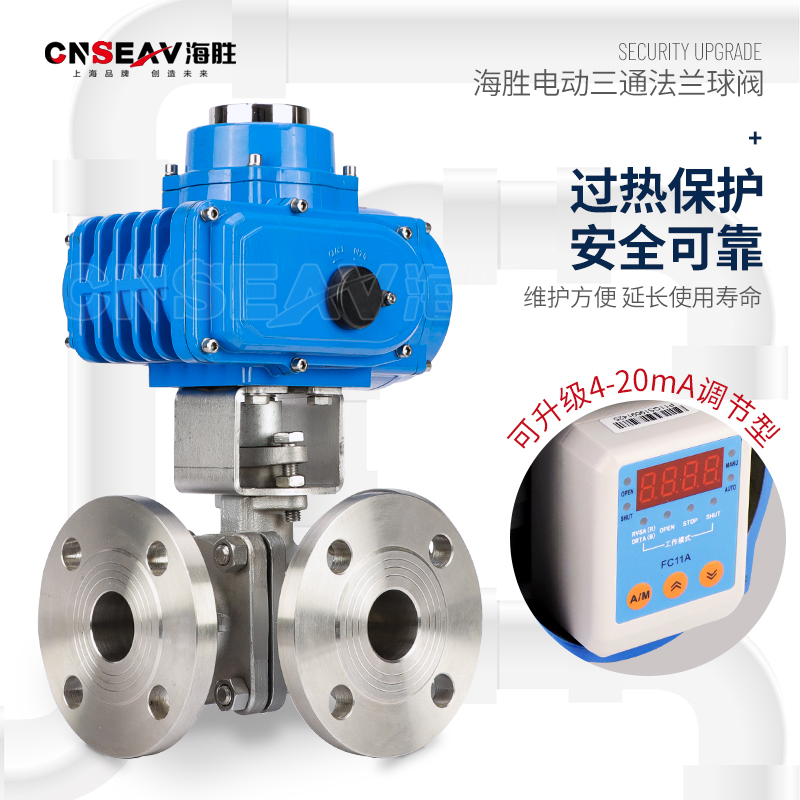

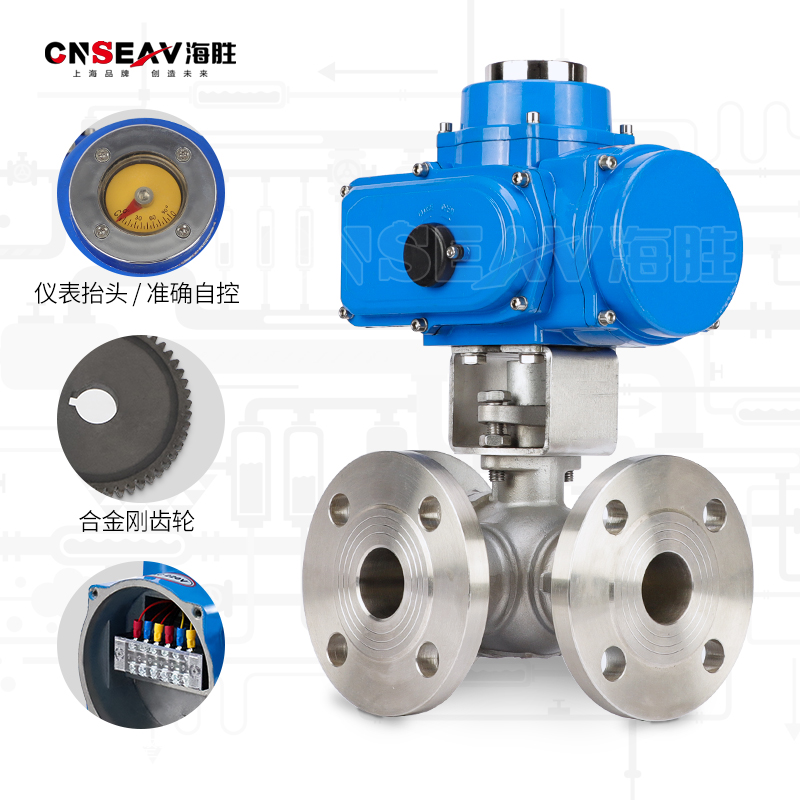

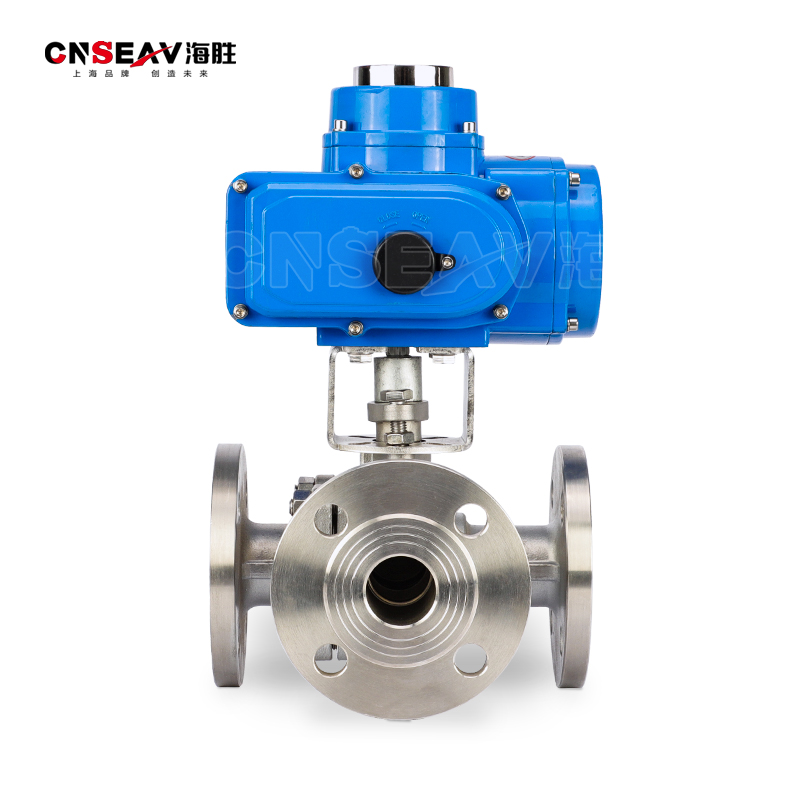

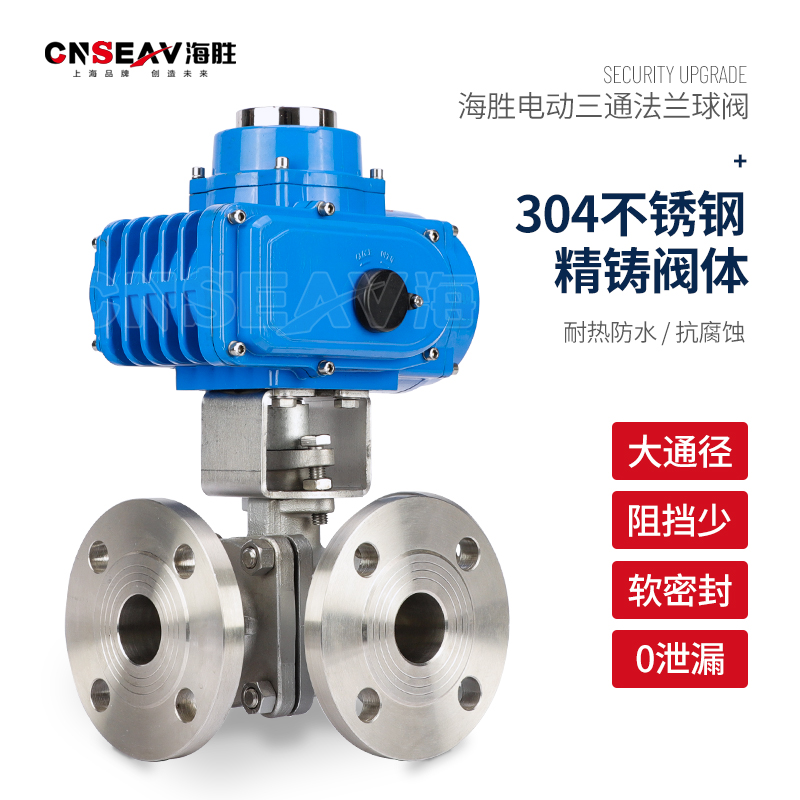

电动三通球阀Q944F-16P概述:
电动三通球阀Q944F由PSQ、DTR角行程电动执行机构及防爆型3810系列电动执行机构和L型三通球阀组成,是综合国内外先进技术而开发的新型电动三通球阀,用于分流或合流,其标准球芯L型双口孔道,改变球芯与管道的相对角度,可对直支管道流体实现不同的组合控制,常用于介质流向的切换,能使相互垂直的两个通道连接。
电动三通球阀Q944F-16P特点:
电动三通球阀Q944F采用两阀座密封,具有结构紧凑、外型美观、密封性能好、重量轻、维修方便。
电动三通球阀Q944F-16P主要零部件材料:
零部件名称 | 材料 |
阀体 | 铸钢(WCB)、不锈钢CF8(304)、CF8M(316) |
阀球 | 不锈钢CF8(304)、CF8M(316) |
密封圈 | PTFE、PPL |
阀杆 | 304、316不锈钢 |
电动三通球阀Q944F-16P参数:
作用形式 | 普通开关型、调节型(4~20mA) |
电源电压 | AC220V、AC380V(其他定制DC24等)50/60Hz |
环境温度 | -25~60 |
防护等级 | IP67、IP68可选 |
防爆型 | 防爆等级:dⅡBT3/T4 |
有信号 | 有源信号、S无源信号 |
带加热器 | 可在潮湿环境中干燥执行器内元件(可选) |
手动功能 | 电动执行器带有手动开阀、关阀功能 |
可选功能 | 过热保护、过载保护 |
调节型 | 输入4~20mA信号,实现阀门调节功能 |
备注 | 电动执行器参数请另参考所选配的电动执行器资料. |
电动三通球阀Q944F-16P注意事项:
1.一定要接对电源相序,避免阀门或执行器被损坏。
2.通电时禁止进行手动操作。
3.在户外使用时需给电动执行器加上防护盖,防止老化。
4.开盖后应拧紧密螺丝,以防进水或灰尘进入电动执行器内部。
5.不要安装在易爆气体周围,如需防爆订货时请说明。
6.请确定输入电压和配线接点是否正确。
7.禁止超负荷使用电动执行器。
