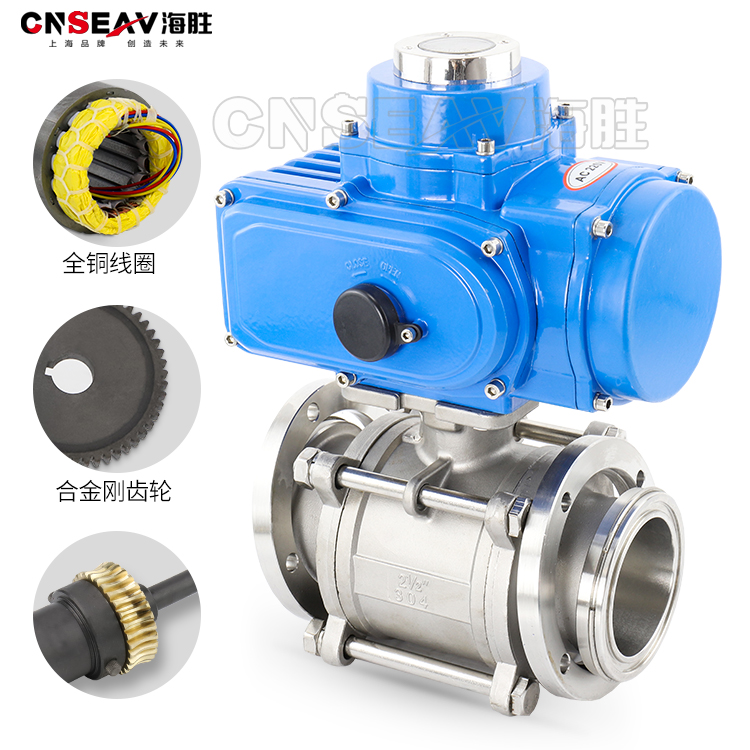

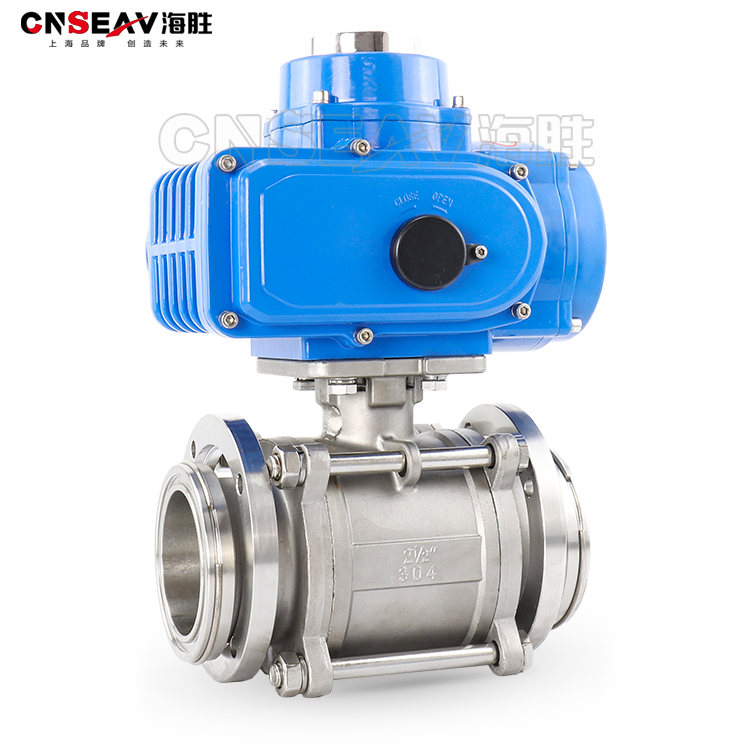

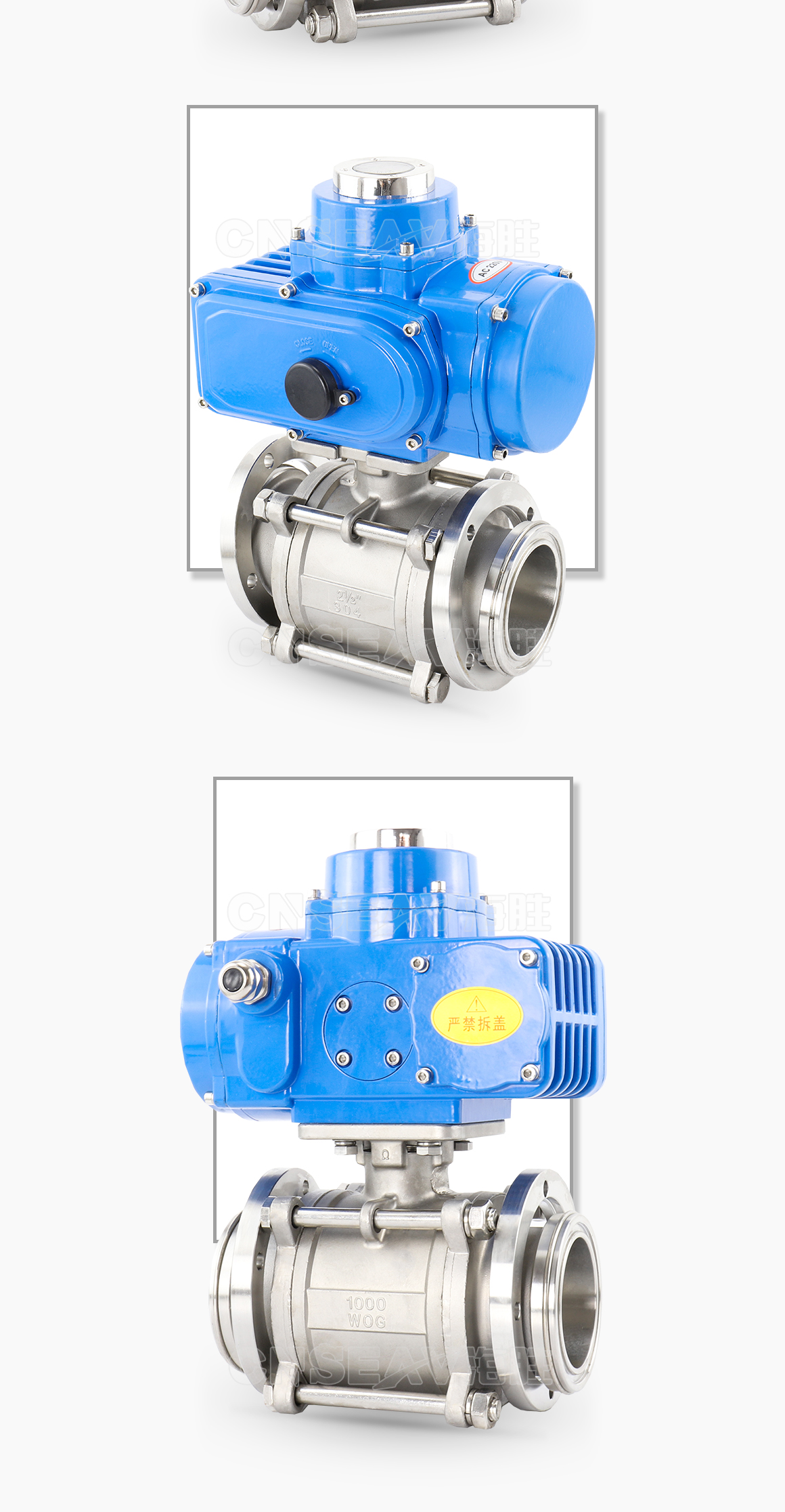

真空电动球阀JLGUQ概述:
真空电动球阀JLGUQ是应用在真空系统中,又能适用一定的压力下开启或切断气流的高真空球阀。GUD型电动高真空(压力)球阀是以电动装置驱动阀杆与球芯来执行启闭动作,达到接通或切断真空(压力)系统管路中的介质流。GUD系列电动真空球阀是在1.3×10-7~6×105Pa的真空系统中用来开启或隔断气流的气动阀门,广泛适用各类气体,液体等正、负压力管道系统,符合GMP标准。
真空电动球阀外形结构紧凑,美观,密封座补偿式设计。球阀有自动补偿密封座磨损功能,密封可靠,寿命长等优点。适用的工作介质为带酸、碱性的各类气体或液体。
真空电动球阀JLGUQ产品特点:
1.真空电动球阀密封结构设计好,漏率可达到<1×10-10Pa.M3/S,改变了球阀不能满足真空、高真空的现状;
2.开关扭矩小,配置气动执行器小,工作稳定、可靠;
3.高真空球阀结构紧凑,重量轻,外形简洁、美观;
4.该球阀既能适用高真空,又能适用一定的正压力下使用;
5.由于球阀全通导,又能达到真空要求,所以也能适用于加速器真空系统。

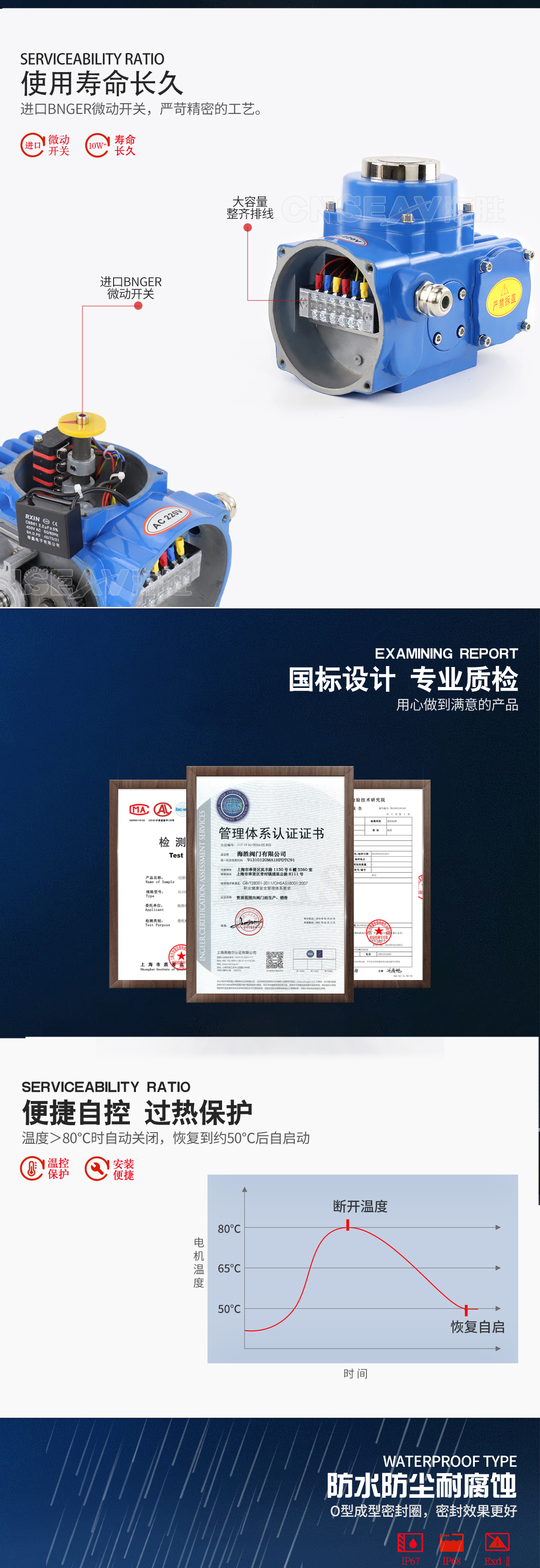

真空电动球阀JLGUQ工作原理:

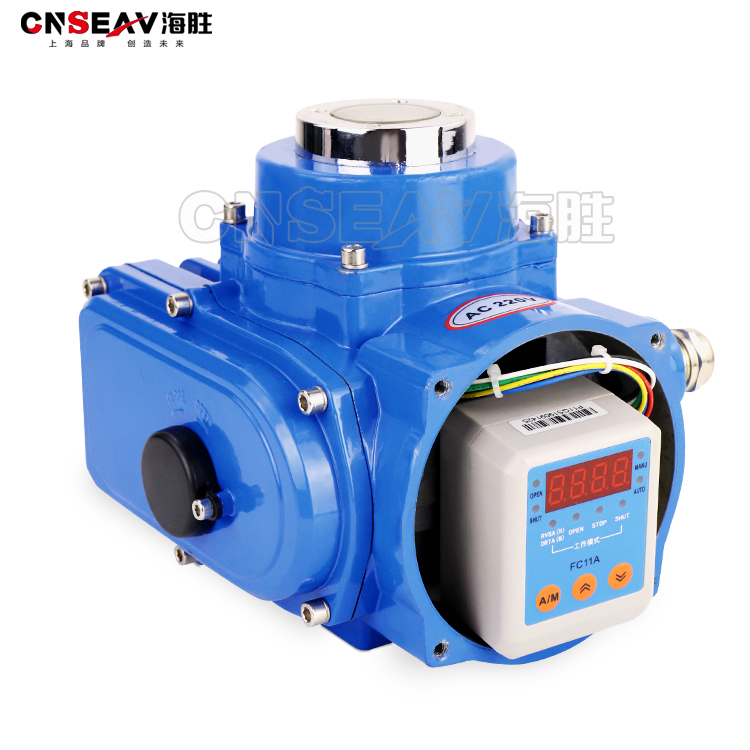

真空电动球阀是通过电动执行装置电源压力驱动阀杆,带动球芯做--90°的旋转来启闭阀门,达到对真空系统中介质的接通或关断使用,也可根据需要控制球芯的开度大小,从而对管路系统中介质的各项参数进行比例式精确调节。
真空电动球阀JLGUQ在真空系统中的作用:
1.开关气路,当阀1和阀4关闭,阀2打开时,机械真空泵Ⅲ对容器I抽真空,气流流经预真空抽气管路;当阀2关闭,阀4打开时,机械泵可单独对扩散泵抽真空;当阀1和阀4同时打开时,扩散泵和机械泵可同时工作,对容器进行抽空,此时气流流经扩散泵。可见,阀门在这种操作中的作用是开关气路,改变气流的流经路线。
2.控制气流大小,调节真空度在图1中,调节阀1的阀盖开启角度,即可调节流经管路的气流量大小;关闭阀2和阀4,通过放气阀3可以给机械泵Ⅲ的入口放成大气;通过放气阀5可以调节容器内的真空度。
3.定量充气,在玻璃阀的柱塞上有个一定体积的小洞,当小洞转向右边和高压气瓶连通时,小洞中就可充满高压气体;当它转向左边和真空容器连通时,就把该体积的高压气体放进容器中去,这样就起到了定量充气的作用。

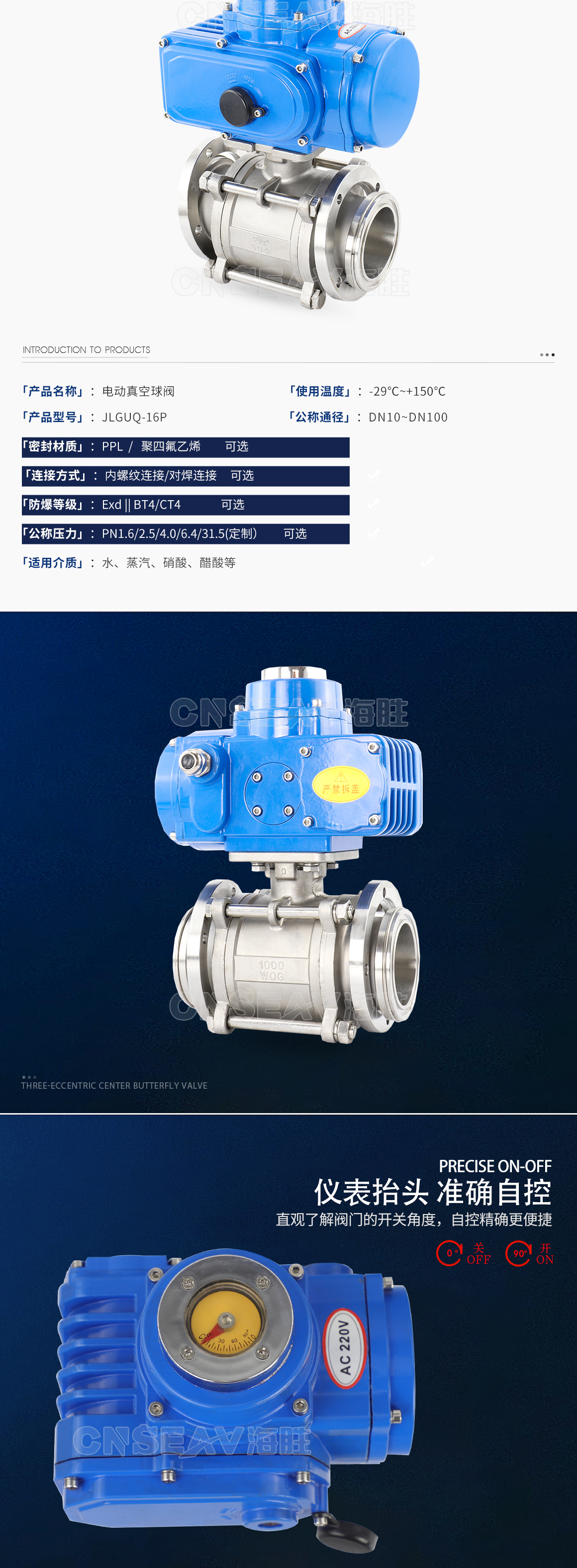

真空电动球阀JLGUQ零件主要技术性能:
阀门漏率: | ≤1.3×10-4Pa.L/S. |
适用温度: | -30~+150℃ |
关闭时间: | ≤30S |
适用范围: | |
连接型式: | 使用压力范围(Pa) |
活套法兰(GB6070、JB919): | 0.6×106~1.3×10-4 |
焊接法兰(GB6070、JB919): | 1.6×106~1.3×10-4 |
快卸法兰(GB4982) | 0.1×106~1.3×10-4 |
螺纹连接: | 1.6×106~1.3×10-4 |

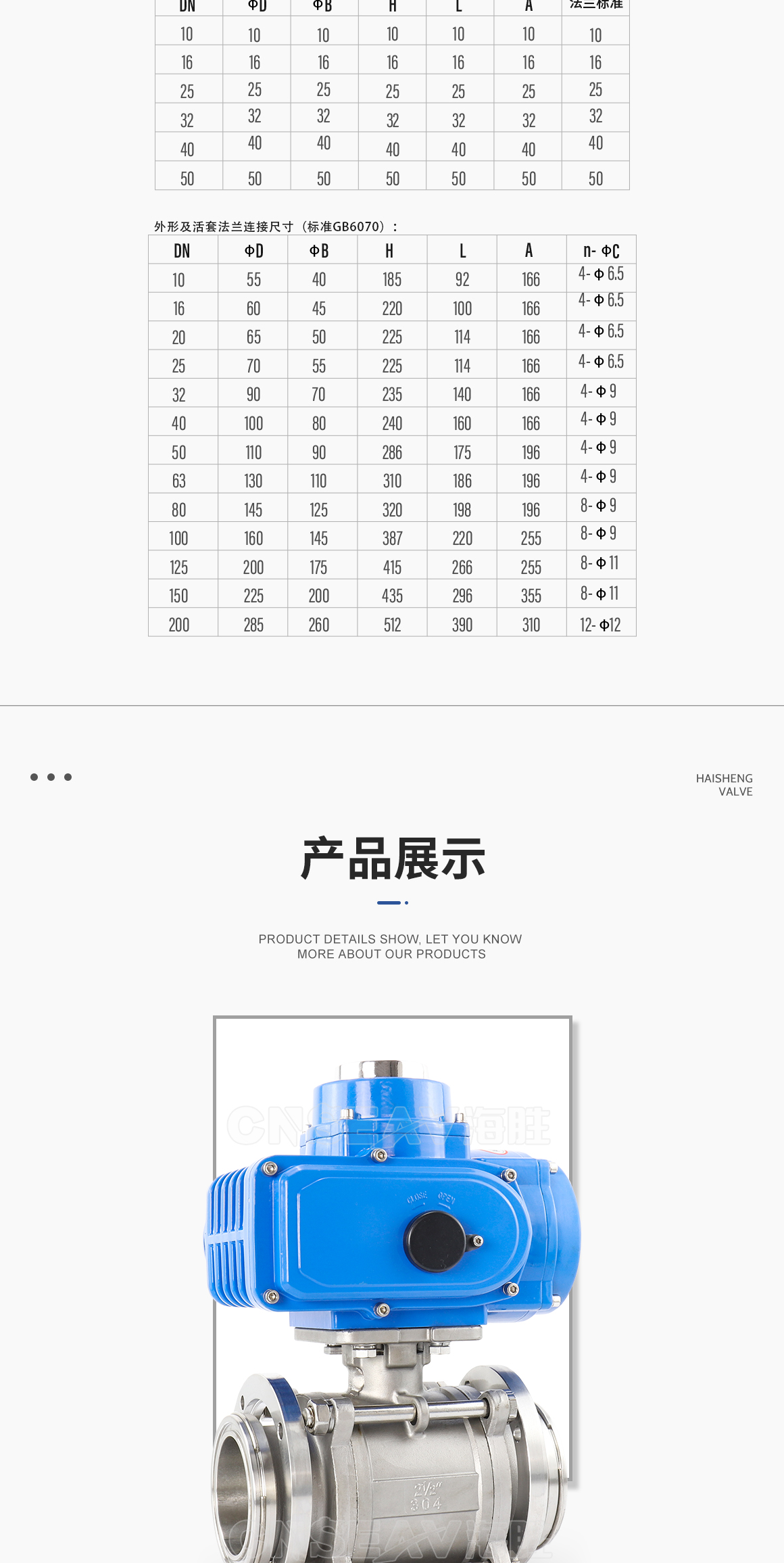

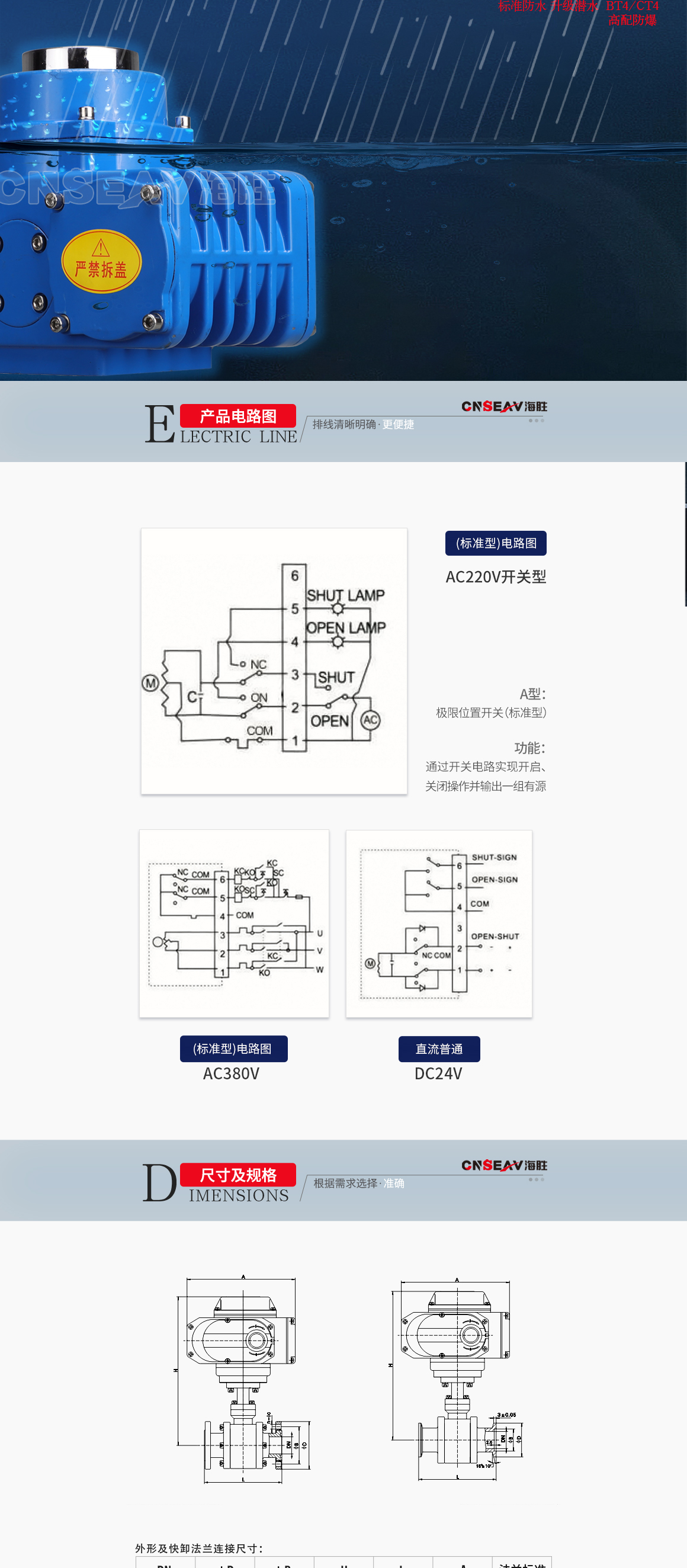

真空电动球阀JLGUQ规格尺寸:
DN | D | Do | L | n-Φc | H |
10 | 55 | 40 | 94 | 4-6.6 | 166 |
16 | 60 | 45 | 104 | 4-6.6 | 166 |
25 | 70 | 55 | 114 | 4-6.6 | 182 |
32 | 90 | 70 | 140 | 4-9 | 187 |
40 | 100 | 80 | 165 | 4-9 | 195 |
50 | 110 | 90 | 175 | 4-9 | 236 |
63 | 130 | 110 | 195(186) | 4-9 | 258 |
80 | 145 | 125 | 220(203) | 8-9 | 304 |
100 | 165 | 145 | 280(220) | 8-9 | 336 |
