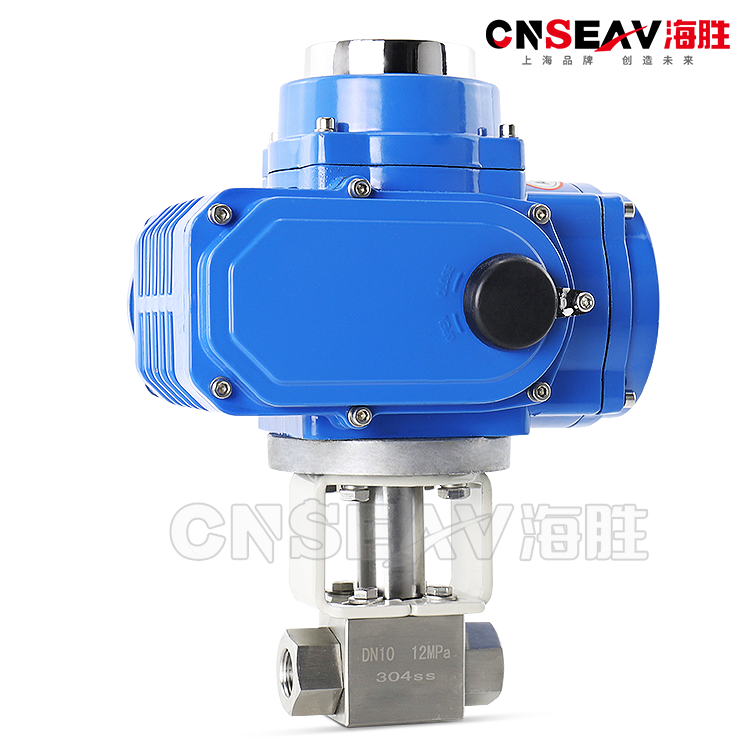

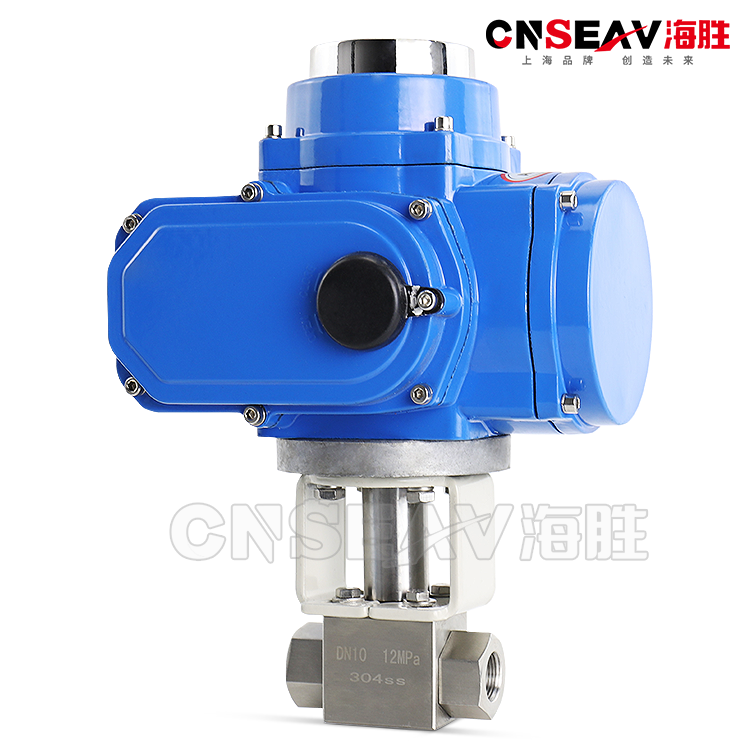

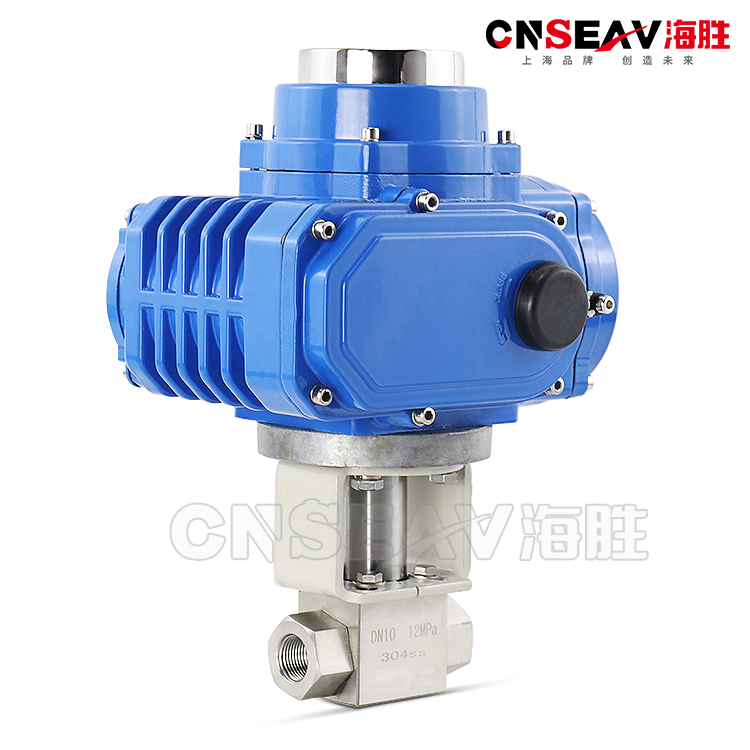

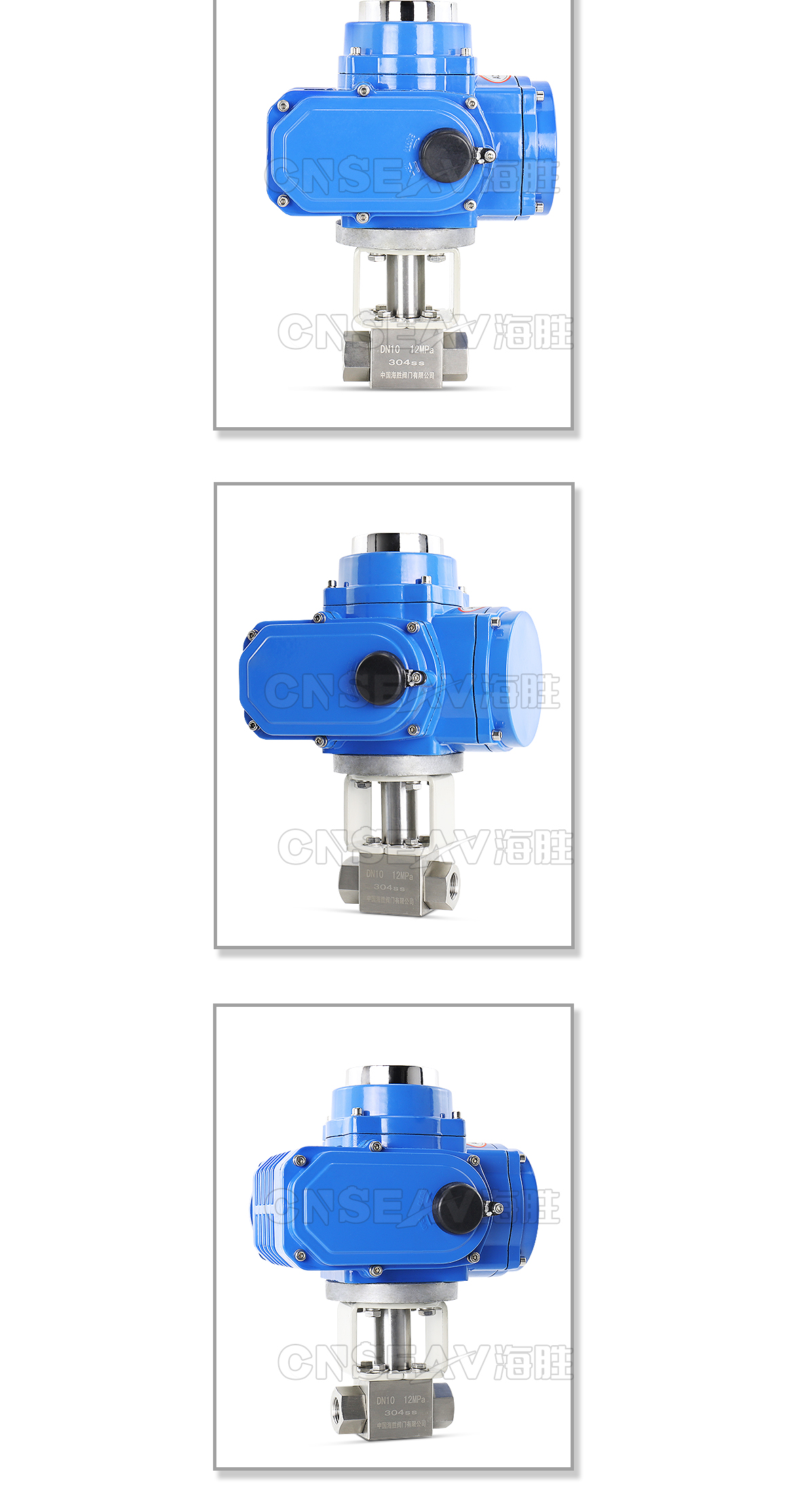

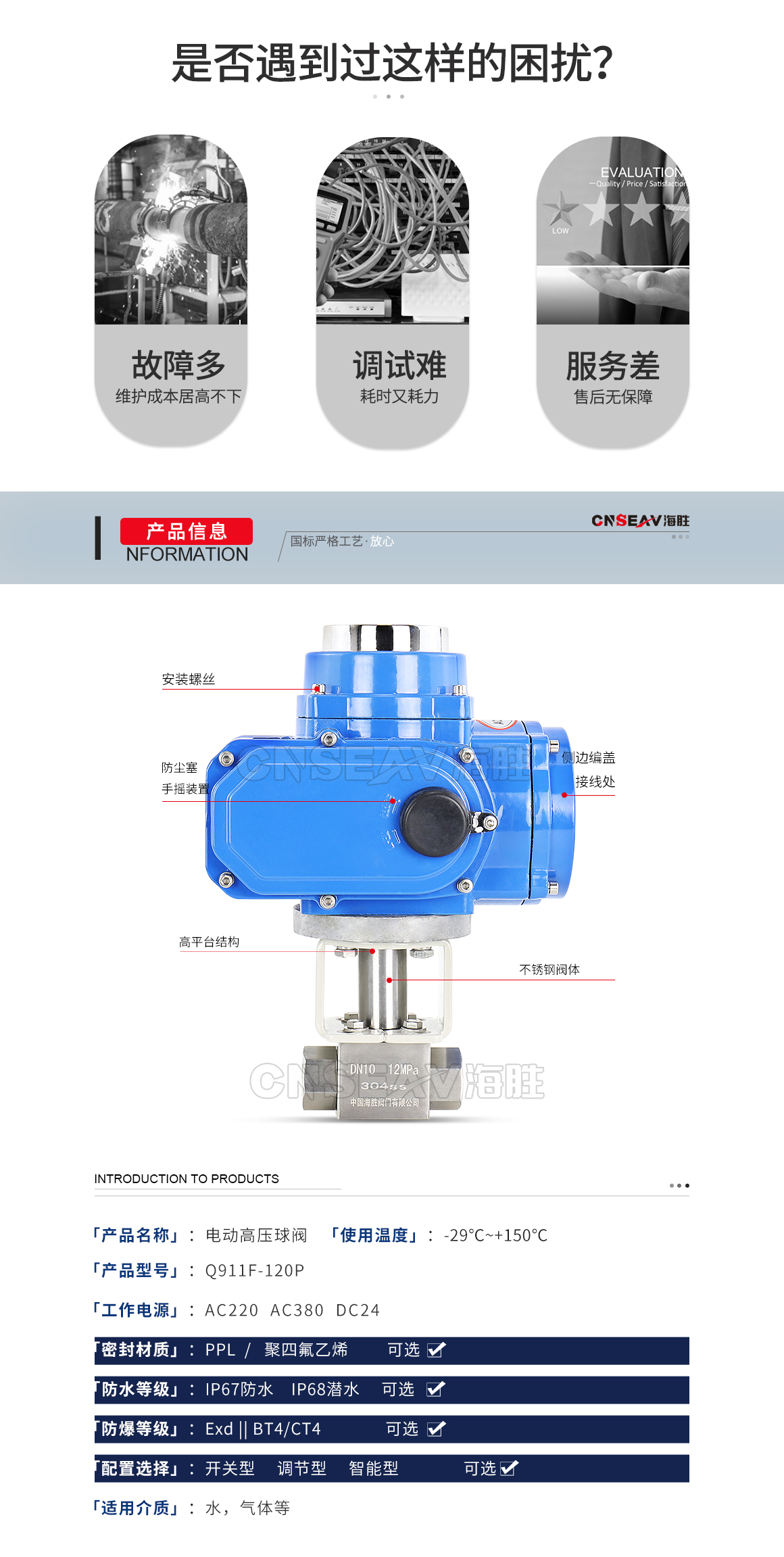

电动高压球阀Q911F产品概述:
电动高压球阀Q911F是由锻钢KHB高压球阀阀体及角行程电动执行器组成。执行器采用一体式结构,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。
电动高压球阀Q911F具有功能强、体积小、轻便易换、性能可能、配套简单、流通能力大、特别适合于截断液压回路中的液流的场合。目前该阀广泛应用于机床、系统流程、工程机械、农用机械。微型电动高压球阀及对焊连接球阀分为三段式。阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹 性密封结构,密封可靠,启闭轻松。
电动高压球阀Q911F阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。高压电动球阀主要零部件经过专业厂家锻制,克服了铸钢阀门潜在的缺陷,在最大工作压力下能够保持其结构的抗压均匀性。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
电动高压球阀Q911F产品特点:
球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高
流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
球阀阀座采用弹性密封结构,密封可靠,启闭轻松。
球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观,通道平整光滑,可以输送粘性流体、浆液以及固体颗粒。
阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲击。
安装简便,能以任意方向安装于管道中的任意部位。

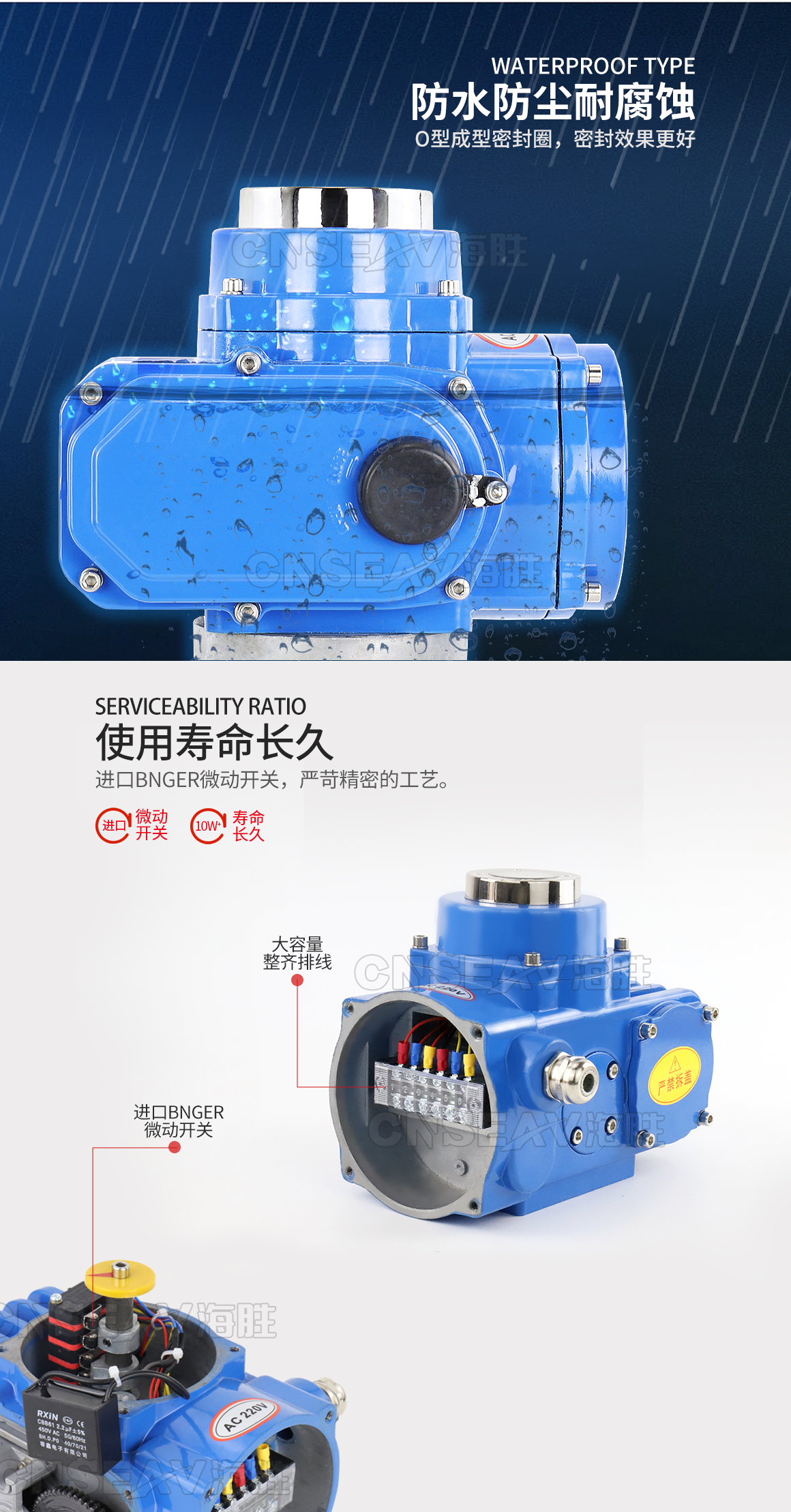

精小型电动执行器有多种电源可供选择,更有防爆电装。
直连方式,电动执行机构内置伺服系统,无须另配伺服放大器。
球阀和电动执行器之间无支架连接,一体化的外型结构紧凑,减少设备空间。
密封材料为聚四氟乙烯等,具有良好的自润滑性,与球体的摩擦损小,故球阀的使用寿命长。
电动高压球阀Q911F工作原理:

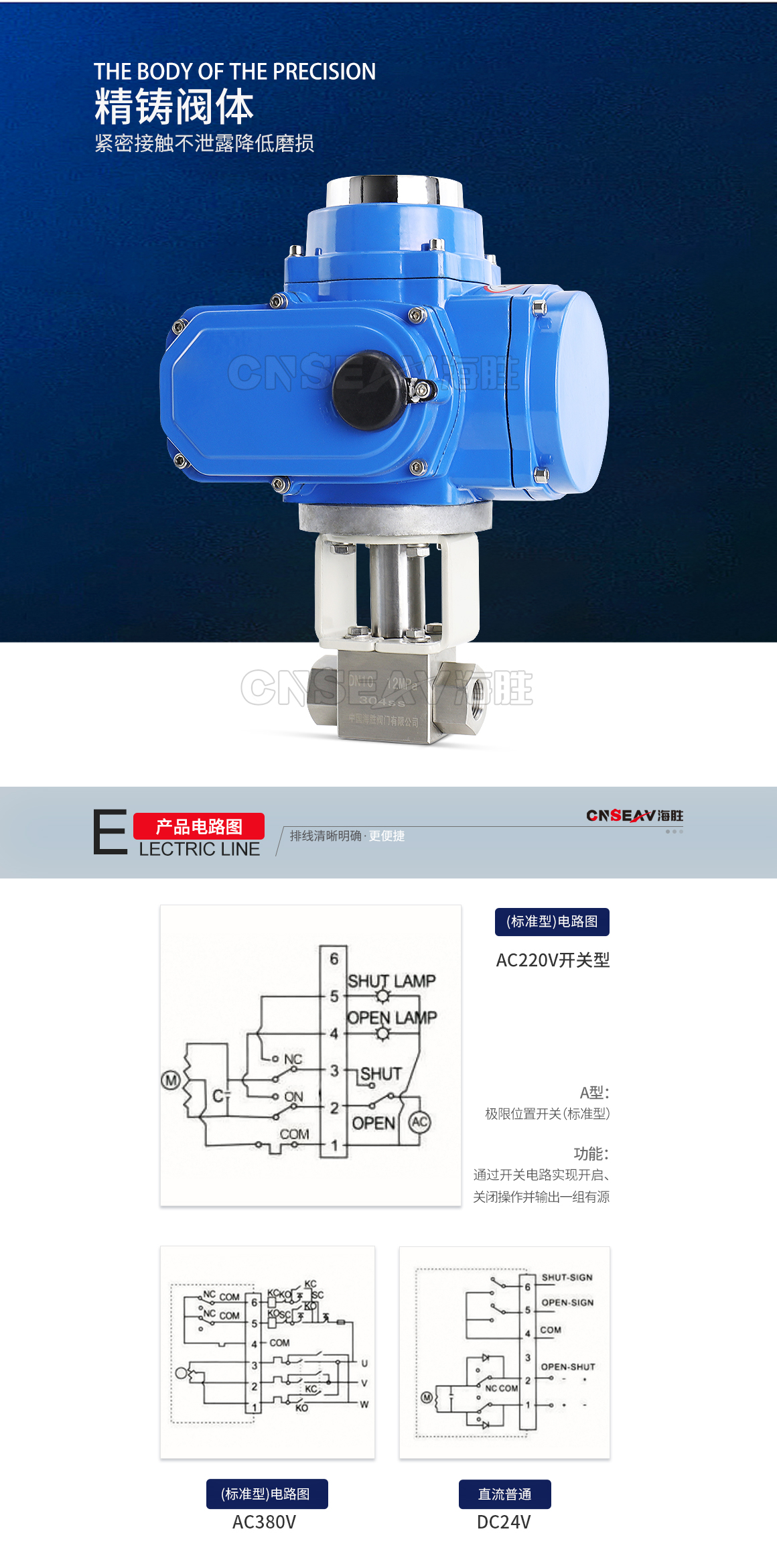

Q911F电动内螺纹球阀以DC24V、AC220V或AC380V电源电压作动力,直接接受统一标准信号(4-20mA DC、0-10mA DC或1-5V DC、0-10V DC),将此转变成与输入信号相对应的位移,以角度位移(0~90º)运动,改变球芯的旋转开度,因此一定的输入信号对应一定的位置开度,实现比例调节动作。(二位开关式接受DC24V、AC220V或AC380V电源电压作动力,通过电机正反转实现开关动作,并同时输出开关阀位指示信号)。
电动高压球阀Q911F主要零件材料:
零件 | 材料 |
左阀体 | WCB、CF8、CF8M、CF3M |
阀座 | PEFE、PPL、304、316 |
球体 | WCB、CF8、CF8M、CF3M |
密封圈 | PTFE/金属石墨缠绕垫片 |
右阀体(中阀体) | WCB、CF8、CF8M、CF3M |
阀杆 | 2Cr13304、316、316L |
填料压盖 | WCB、CF8、CF8M、CF3M |

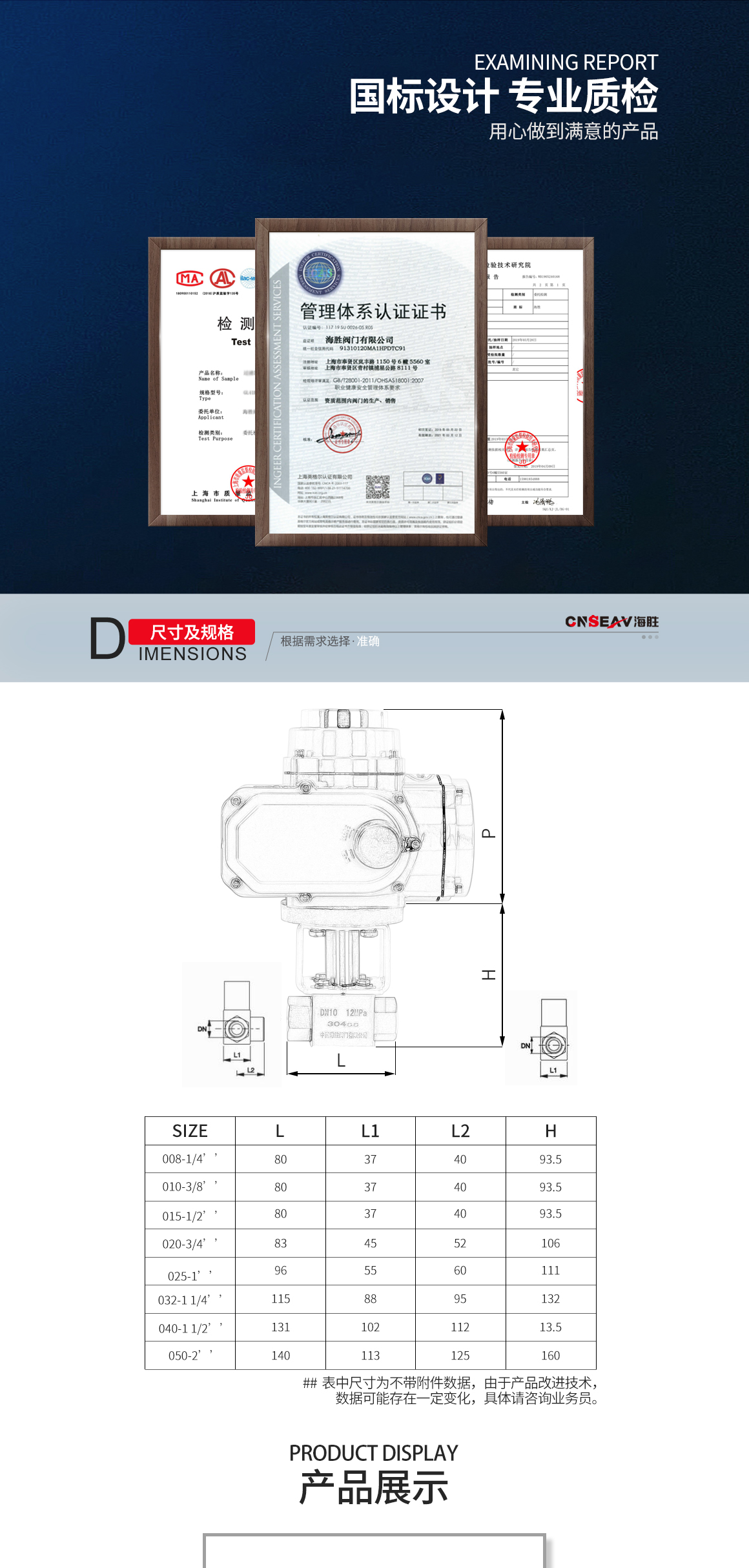

电动高压球阀Q911F规格尺寸:
公称通径 | 内螺纹连接 | ||||||
mm | inch | D | L | H | G | A | 重量(Kg) |
10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 |
15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 |
20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 |
25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 |
32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 |
40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 |
50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 |
65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 |
80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 |
100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 |
