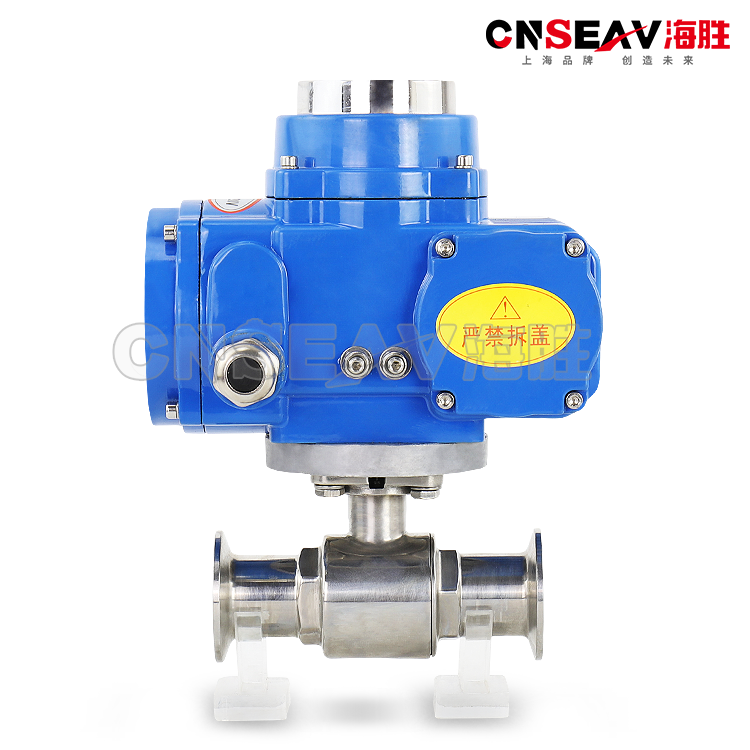

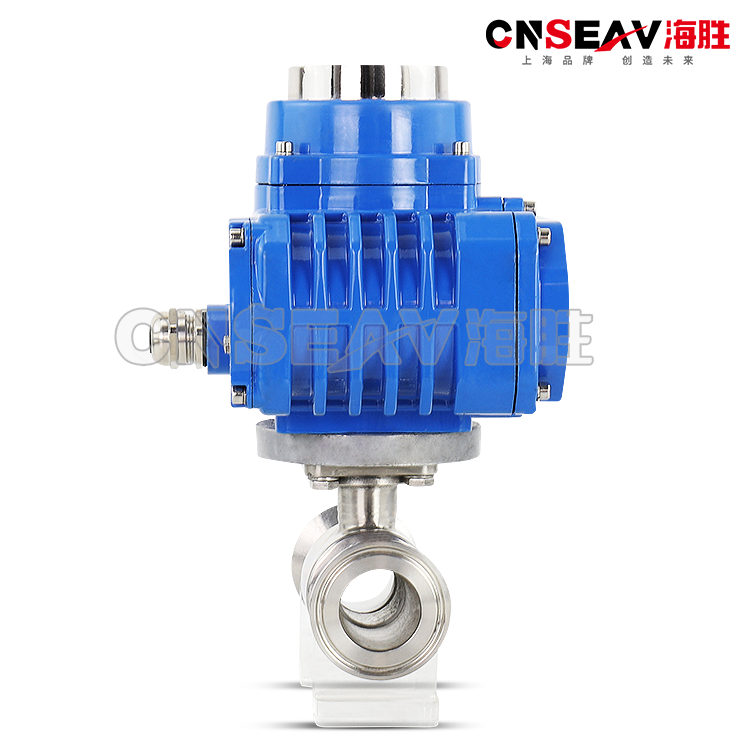

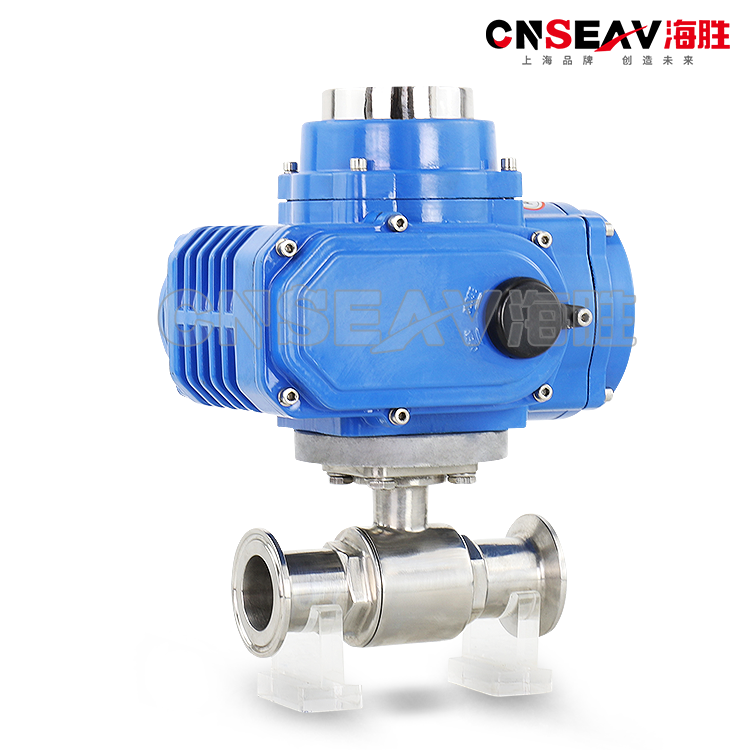

卫生级电动球阀Q981

  • 海胜
  • Q981-16P
  • 卡箍
  • 啤酒、葡萄酒、生物工程、食品、饮料、乳品等
  • ≤180℃
  • 1.6Mpa
  • 15~102
  • 不锈钢
  • 直通流道
  • 广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工 程等领域
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

卫生级电动球阀Q981产品概述:

卫生级电动球阀Q981阀体采用不锈钢精制而成,流道内壁电子抛光,卫生级电动球阀保持流体畅通无阻。电动卫生级球阀流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生级电动球阀密封面采用的全包PTFE没有死角,保证卫生。卫生级电动球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工 程等领域。


卫生级电动球阀Q981零件材料:


阀轴材质不锈钢
阀体材质304/316/316L不锈钢
球体材质304/316/316L不锈钢
阀座密封PTFE
温   度PTFE≤180℃
结构型式快装式、焊接式、螺纹式
适用介质啤酒、葡萄酒、生物工程、食品、饮料、乳品等
特   点卫生,密封好、使用寿命较长


卫生级电动球阀Q981执行器技术参数:
电源电压  AC220/380V,50/60Hz
输出力矩  BZ:50N?M~2000N?M;
动作范围  0~90°
动作时间  20秒/30秒/50秒/100秒
保护装置  过热保护
环境温度  -30°~60°
手动操作  同附件带手柄、手轮
限位  电气、机械二重限位
防护等级  IP-65
防爆等级 无
位置测量  可选装开关或电位计
驱动电机  10W/E或20W/E或40W/E或60W/E或90W/E
进线接口  PE1/2〞进线线锁


卫生级电动球阀Q981性能特点

1.壳体:壳体为硬质铝合金,经阳极氧化处理和聚酯粉末涂层,耐腐蚀性强,防护等级为IP67,NEMA4和6,并有IP68型供选择。

2.电机:全封闭式鼠笼式电机,体积小,扭距大,惯性力小,绝缘等级为F级,内置热保护开关,可防止损坏电机。

3.手动结构:手柄的设计保证安全可靠、省力、体积小。不通电时,扳动手柄可进行手动操作。不用手动时,将板手置于板手夹内,方便使用。

4.指示器:指示器安装在中心轴上,可以观察阀门位置。透镜采用凸出镜设计,不积水,观察更方便。

5.干燥器:用来控制温度,防止由于温度和天气变化导致执行器内部水分凝结,保持内部电气元件的干燥。

6.密封:密封性好,标准产品防护等级是IP67,并可选IP68防护等级。

7.限位开关:机械,电子双重限位。机械限位螺钉可调,安全可靠;电子限位开关由凸轮机构来控制,简单的调整机构能精确并方便地设定位置,且不受手轮过量的影响。

8.自锁:精密的蜗轮蜗杆机构可高效传输大扭距,效率高,噪音低(最大50分贝),寿命长;有自锁功能,防止反转,传动部分稳定可靠,无需再加油。

9.防脱螺栓:拆除外壳时,螺栓附在壳体上,不会脱落。

10.安装:底部安装尺寸符合ISO5211/ DIN3337国际标准,孔成双四方形便于带方杆的阀线性或45°转角安装,适应性强。可以垂直安装,也可以水平安装。

11.线路:控制线路符合单相或三相电源标准,线路布置紧凑合理,接线端子可有效满足各种附加功能的要求。


卫生级电动球阀产品选型:

1.阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2.执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)。

卫生级电动球阀Q981

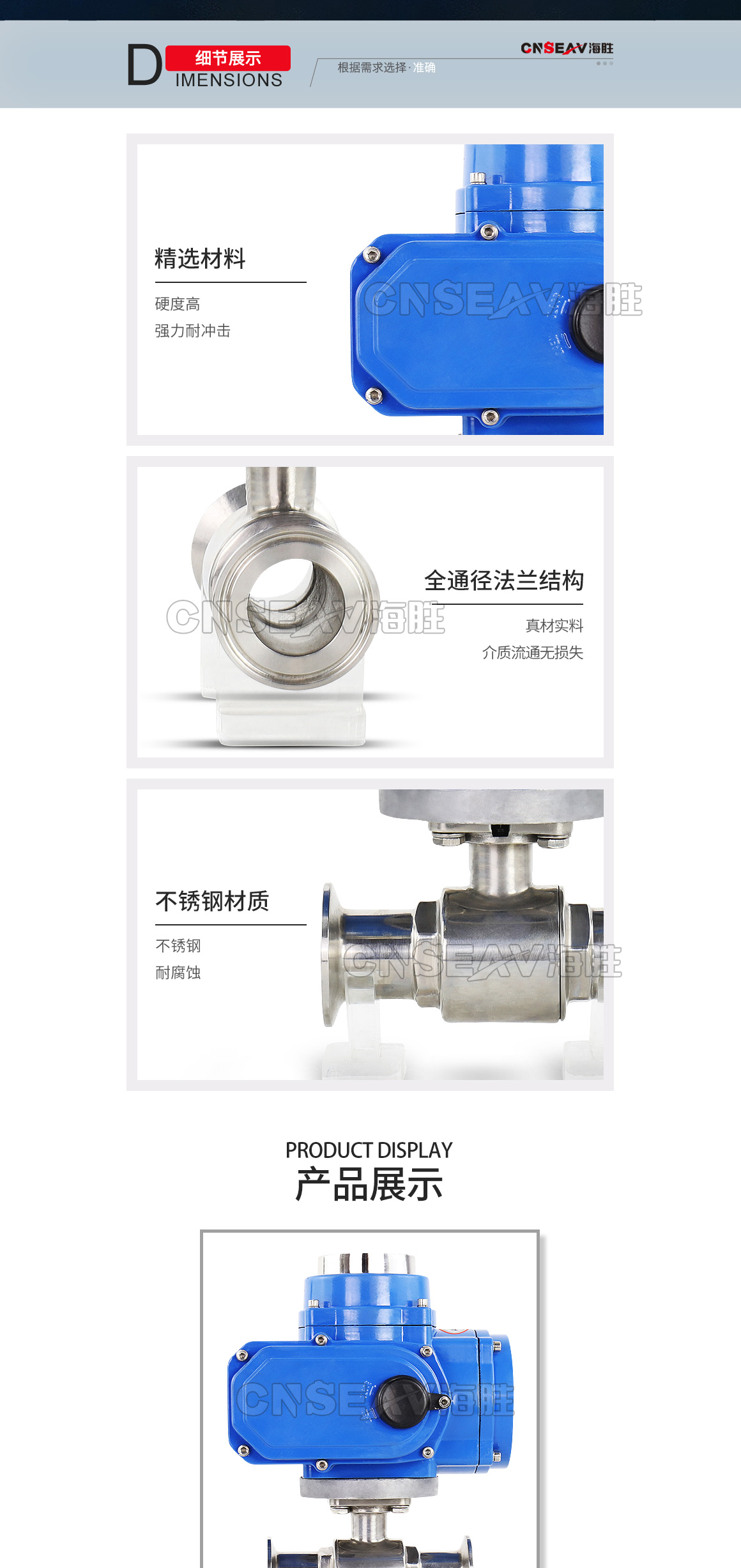

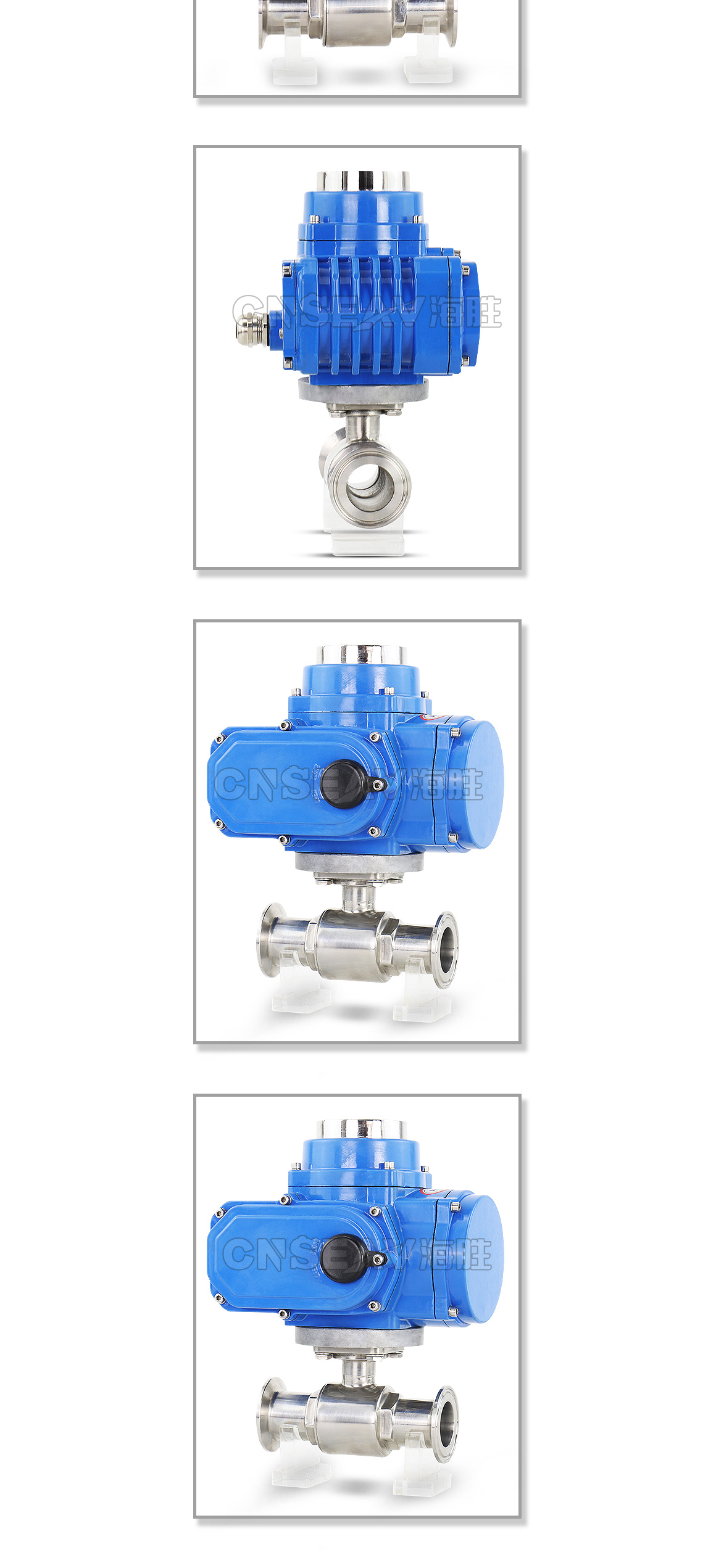

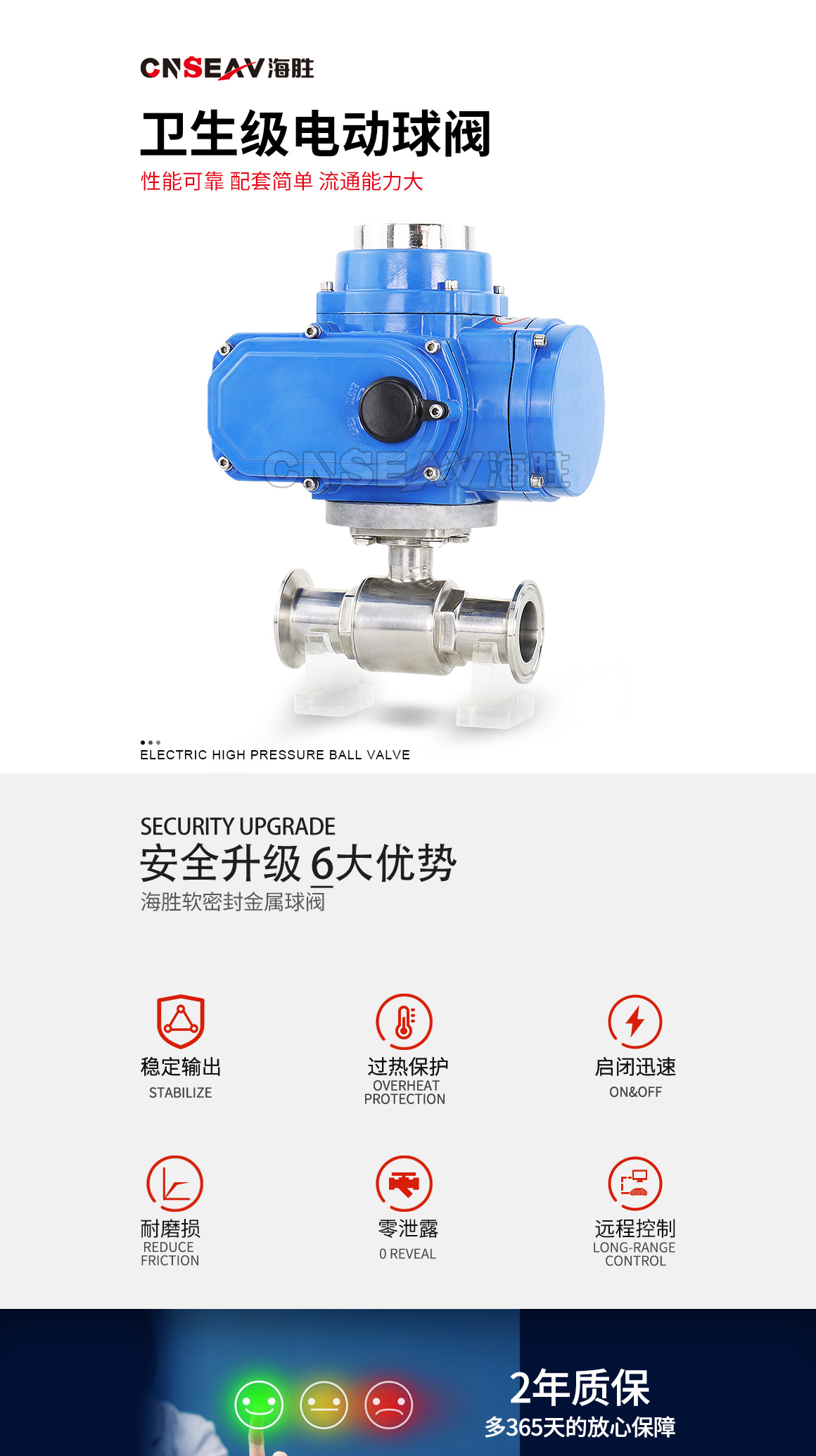

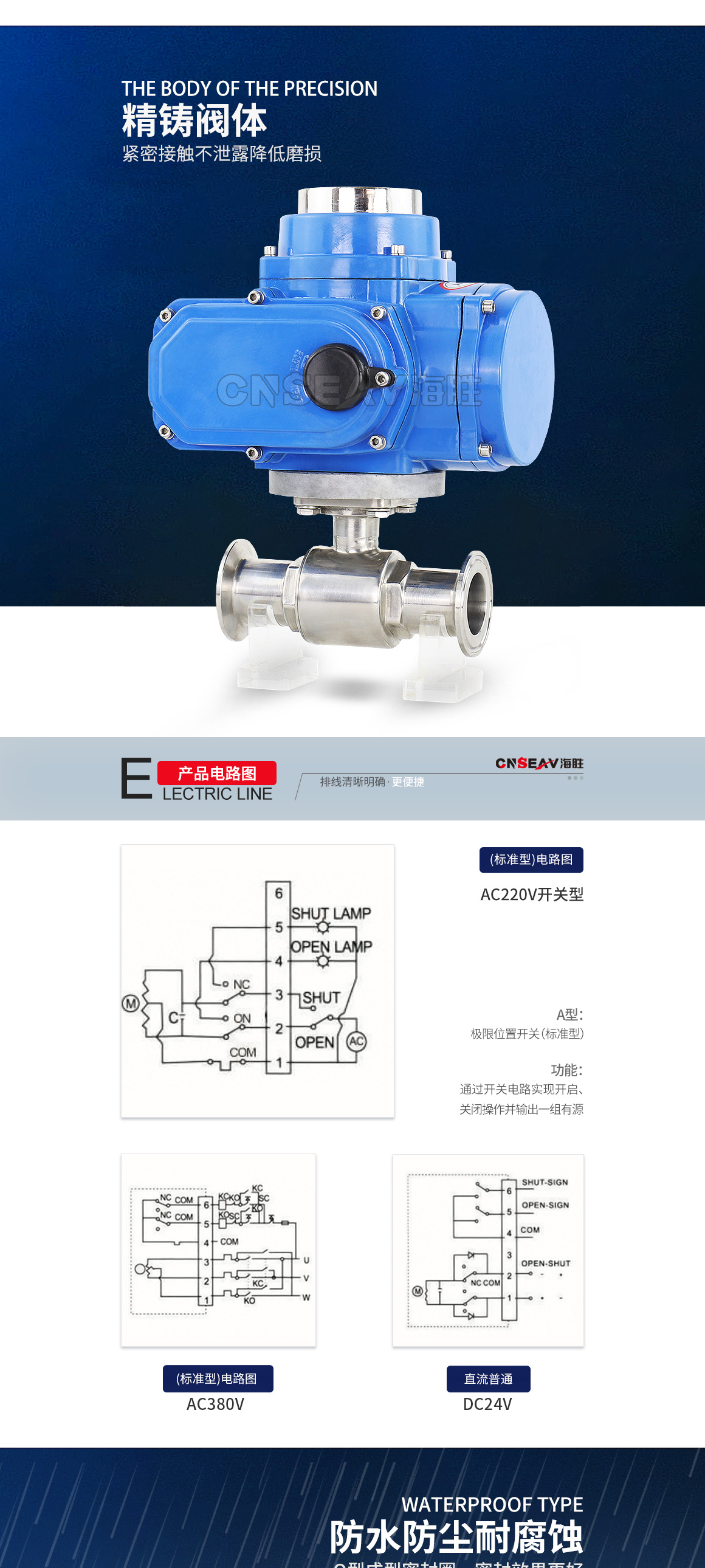

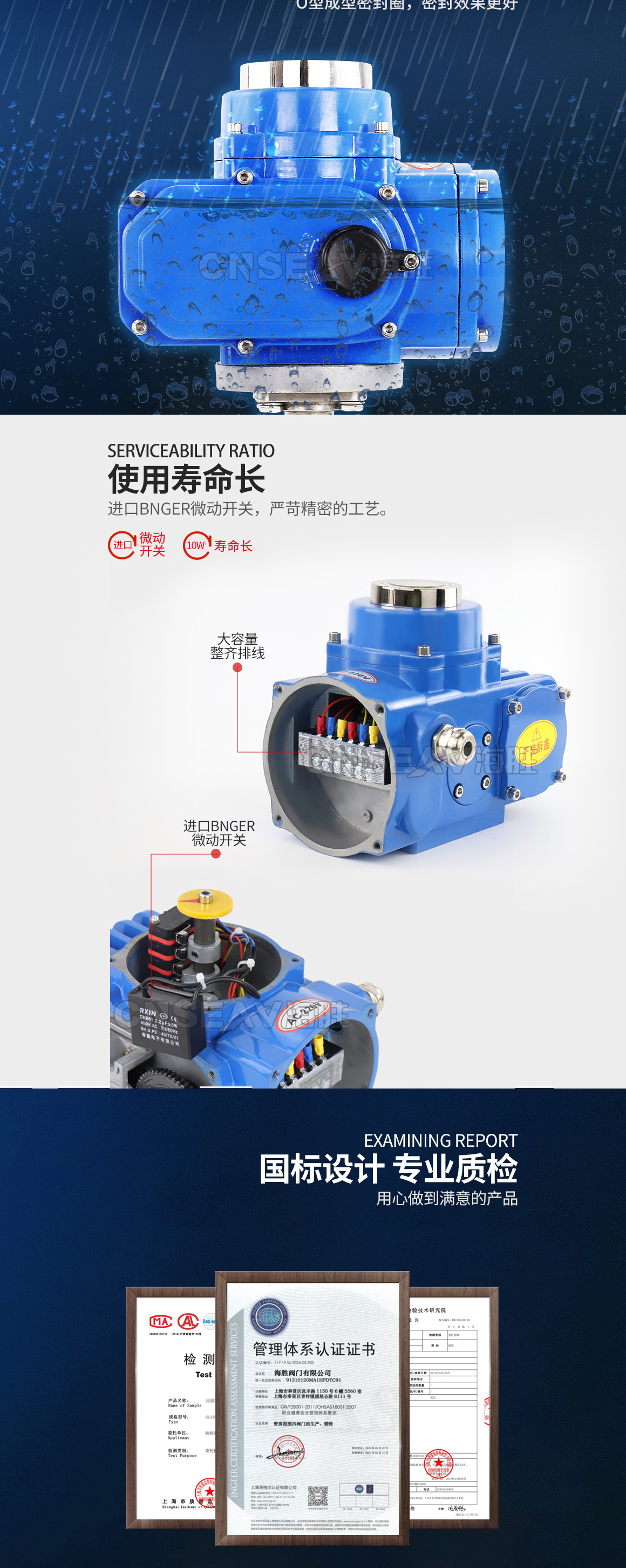

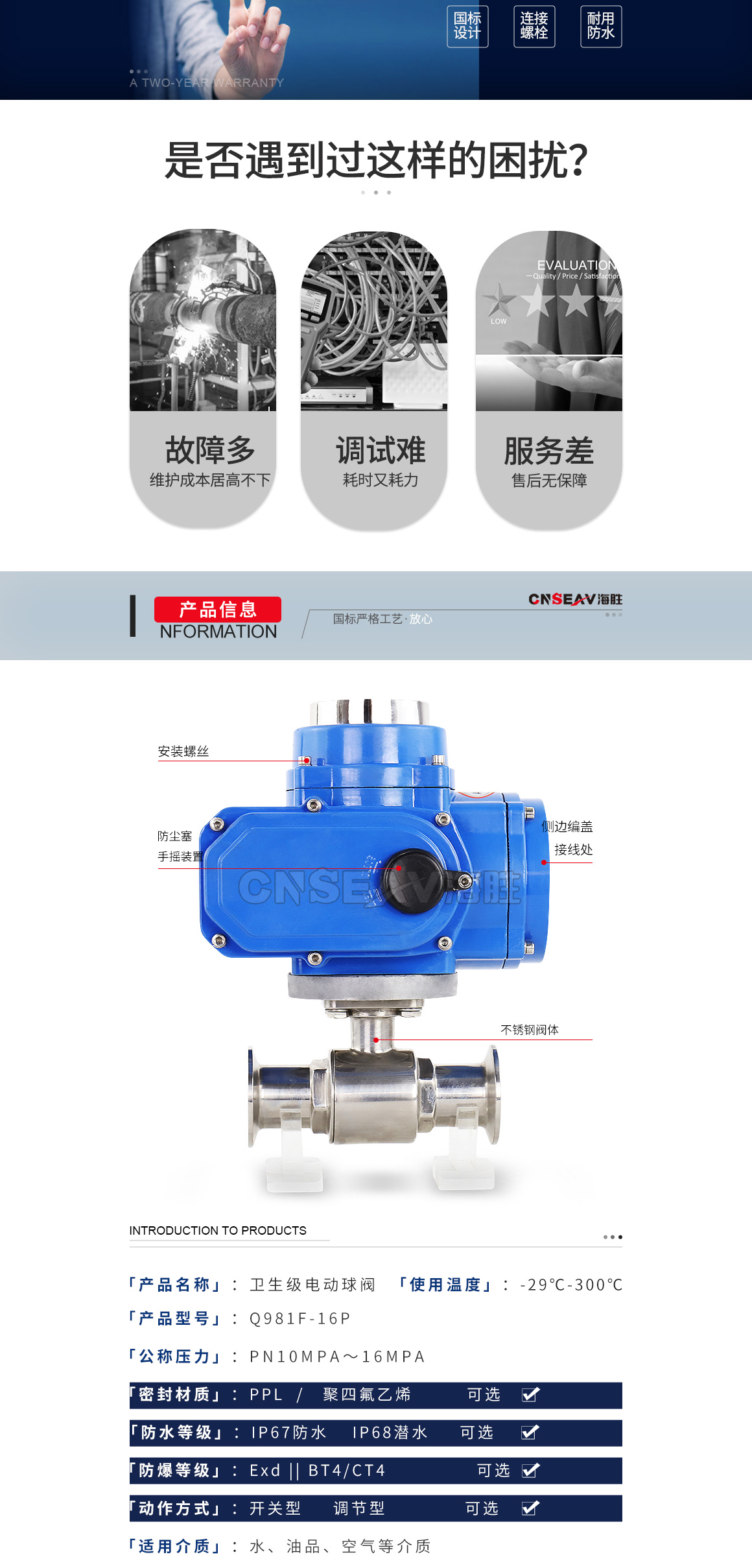

卫生级电动球阀Q981图片

卫生级电动球阀Q981图片

卫生级电动球阀Q981图片

卫生级电动球阀Q981图片

卫生级电动球阀Q981图片
