  • 硬密封对夹式蝶阀D373H
  • 硬密封对夹式蝶阀D373H
  • 硬密封对夹式蝶阀D373H

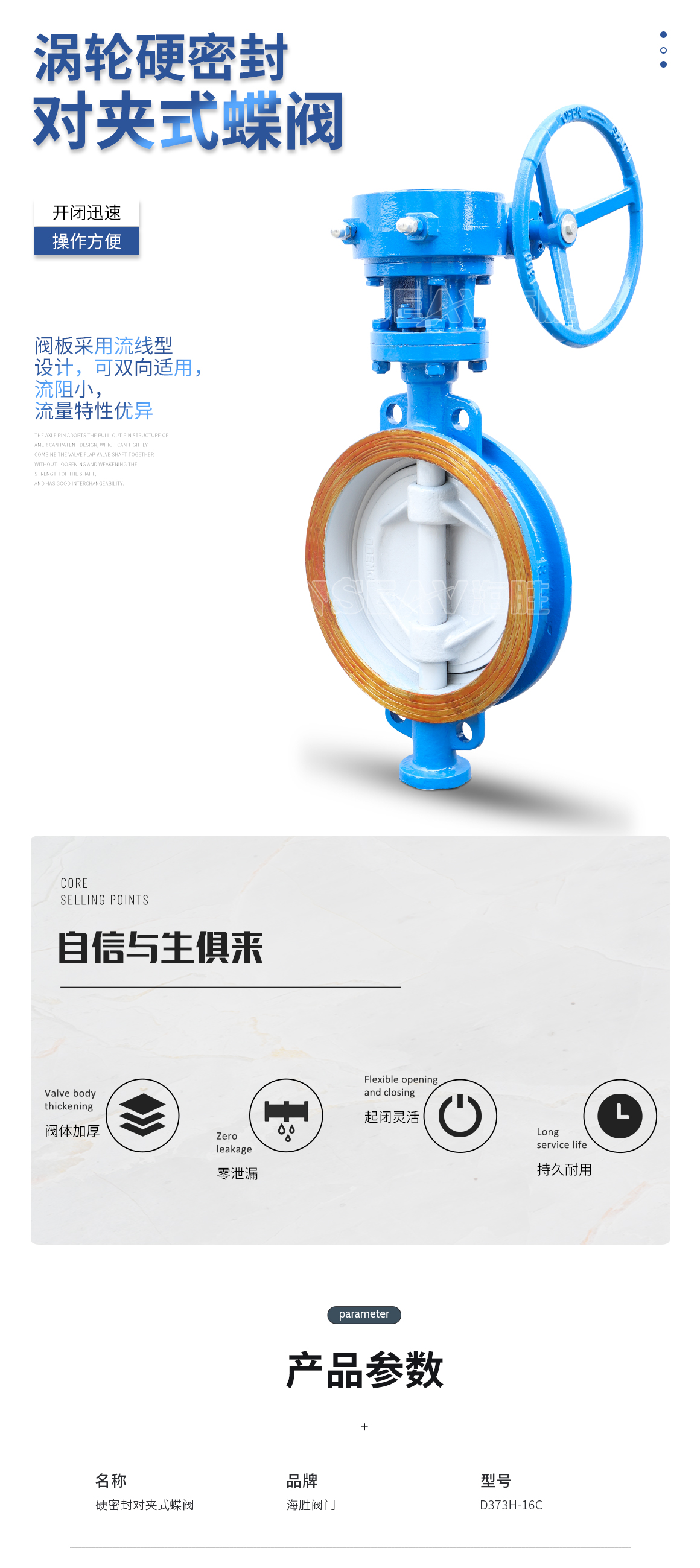

硬密封对夹式蝶阀D373H

  • 海胜
  • D373H-16C
  • 法兰
  • 水、油、气
  • 0℃~420℃
  • 1.0~2.5MPa
  • 50~2000mm
  • 不锈钢
  • 中心垂直板
  • 广泛应用冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

写在前面:

由于阀门是个特殊产品,需要详细了解您所需产品的型号、材质、规格尺寸、介质等相关信息,才能为您提供准确的报价,所以烦请您电话或者微信联系我们海胜阀门的工作人员,沟通清楚产品相关信息之后再提供最新报价,同时也方便后续的服务事项,谢谢您的理解与支持!


硬密封对夹式蝶阀D373H产品概述:

硬密封对夹式蝶阀D373H采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤420℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

为了满足高低温度、强冲蚀、长寿命等工业应用的使用要求,金属硬密封蝶阀得到了很大的发展。随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用,使金属密封蝶阀在高低温度、强冲蚀、长寿命等工业领域得到了广泛的应用,出现了大口径(9~750mm)、高压力(42.0MPa)、宽温度范围(-196~606℃)的蝶阀,从而使蝶阀的技术达到一个全新的水平。

采用金属密封的阀门一般比弹性密封的阀门寿命长,但很难做到完全密封。金属密封能适应较高的工作温度,弹性密封则具有受温度限制的缺陷。处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力将很小,估计有较好的流量控制特性。蝶阀有弹性密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。



硬密封对夹式蝶阀D371H特点:

1、硬密封对夹式蝶阀D373H采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能;

2、采用“U”型不锈钢密封圈,具有金属硬密封和弹性密封的双重优点。阀座具有一定的弹性,无论在高温、低温的情况下,它与蝶板均具有优良的密封性,具有耐腐蚀,使用寿命长等特点;

3、是金属对金属线密封蝶阀,蝶板密封面采用堆焊不锈钢或堆焊硬质合金,密封面耐磨损,使用寿命长;

4、蝶板流线设计、通杆、耐磨轴套等参数使本蝶阀具有优良的密封性,耐温、耐压、耐磨、耐腐蚀;

5、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小;
6、D371H涡轮金属硬密封对夹式蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装;
7、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


硬密封对夹式蝶阀D371H工作原理:

当阀门开启时,蝶板与阀座在关闭时瞬间接触,利用蝶板偏心1、偏心2迅速脱离阀座,降低了密封副的磨损,磨擦力矩小,开启灵活。偏心锥面3,使阀门在开启或关闭时蝶板能通过阀座内孔,实现接触密封。另外,锥形蝶板的旋转半径大于密封副接触位置的旋转半径,故蝶板在阀门关闭时将出现越关越紧,能够实现自锁,防止蝶板过位。



硬密封对夹式蝶阀D37H主要零部件材料:

名称

材料

阀体

铸钢、不锈钢、铬钼钢

蝶板

铸钢、化合金钢(镀硬铬)不锈钢、铬钼钢

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料、氟塑料

填料

柔性石墨

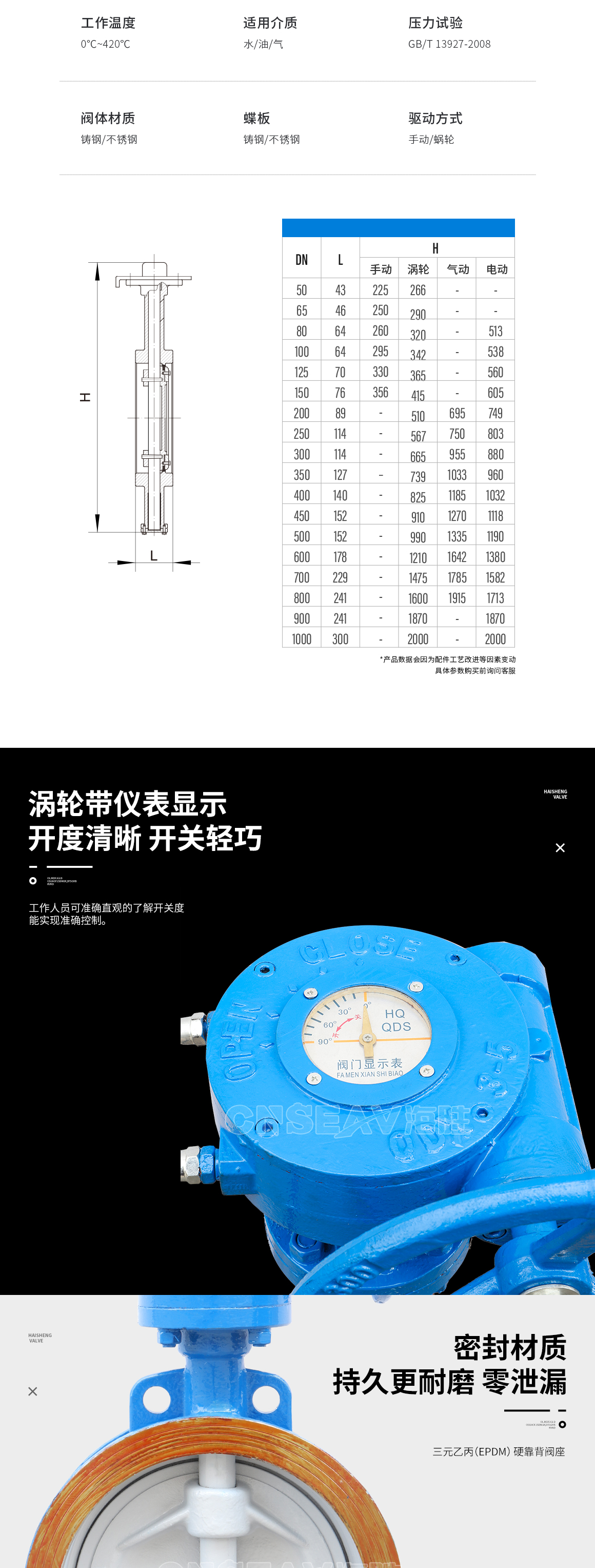

硬密封对夹式蝶阀D37H规格尺寸:

公称通径

DN

结构长度

外形尺寸(参考)

连接尺寸

1.0MPa

1.6MPa

2.5 MPa(硬密封)

mm

inch

L

H

H0

A

B

D0

n-d

D0

n-d

D0

n-d

50

2

43

63

306

180

200

125

4 -18

125

4 -18

125

4 -18

65

21/2

46

70

321

180

200

145

4 -18

145

4 -18

145

8 -18

80

3

46

83

346

180

200

160

8 -18

160

8 -18

160

8 -18

100

4

52

105

387

180

200

180

8 -18

180

8 -18

190

8 -22

125

5

56

115

411

180

200

210

8 -18

210

8 -18

220

8 -26

150

6

56

137

447

270

280

240

8 -22

240

8 -22

250

8 -26

200

8

60

164

572

270

280

295

8 -22

295

12-22

310

12-26

250

10

68

206

646

270

280

350

12-22

355

12-26

370

12-30

300

12

78

230

738

380

420

400

12-22

410

12-26

430

16-30

350

14

78

248

761

380

420

460

16-22

470

16-26

490

16-33

400

16

102

289

877

450

470

515

16-26

525

16-30

550

16-36

450

18

114

320

938

480

490

565

20-26

585

20-30

600

20-36

500

20

127

343

993

480

490

620

20-26

650

20-33

660

20-36

600

24

154

413

1131

480

490

725

20-30

770

20-36

770

20-38

700

28

165

478

1476

640

660

840

24-30

840

24 -36

875

24 -42

800

32

190

525

1533

640

660

950

24-33

950

24 -39

990

24 -48

900

36

203

585

1655

750

860

1050

28-33

1050

28 -39



1000

40

216

640

1765

850

900

1160

28-36

1170

28 -42



1200

48

254

755

1995

850

900

1380

32-39

1390

32 -48



1400

56

279

910

2310

1000

925

1590

36-42

1590

36 -48



1600

64

318

1030

2595

1000

925

1820

40-48

1820

40 -56



1800

72

356

1140

2810

1100

980

2020

44 -48

2020

44 -56



2000

80

406

1250

3100

1100

980

2230

48 -48

2230

48 -62




蝶阀选择标准:

1、由于蝶阀蝶板的运动带有擦拭性,故大多数的蝶阀可用于带悬浮固体颗粒的介质。依据密封件的强度,也可用于粉状和颗粒状介质。

2、蝶阀适用于流量调节。由于蝶阀在管中的压力损失比较大,大约是闸阀的三倍,因此在选择蝶阀时,应充分考虑管路系统受压力损失的影响,还应考虑关闭时蝶板承受管路介质压力的强度。此外,还必须考虑在高温下弹性阀座材料所承受工作温度的限制。

3、蝶阀的结构长度和总体高度较小,开启和关闭速度较快,且具有良好的流体控制特性。蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时,最重要的是正确选择蝶阀的规格和类型,使之能恰当地、有效地工作。

4、通常,在节流、调节控制与泥浆介质中,要求结构长度短、启闭速度快、低压截止(压差小),推荐选用蝶阀。在双位调节、缩径的通道、低噪声、有气穴和汽化现象、向大气少量渗漏、具有磨蚀性介质时,可选用蝶阀。在特殊工况条件下节流调节,或要求密封严格、磨损严重、低温(深冷)等工况条件下。


硬密封对夹式蝶阀D371X


硬密封对夹式蝶阀D371X规格

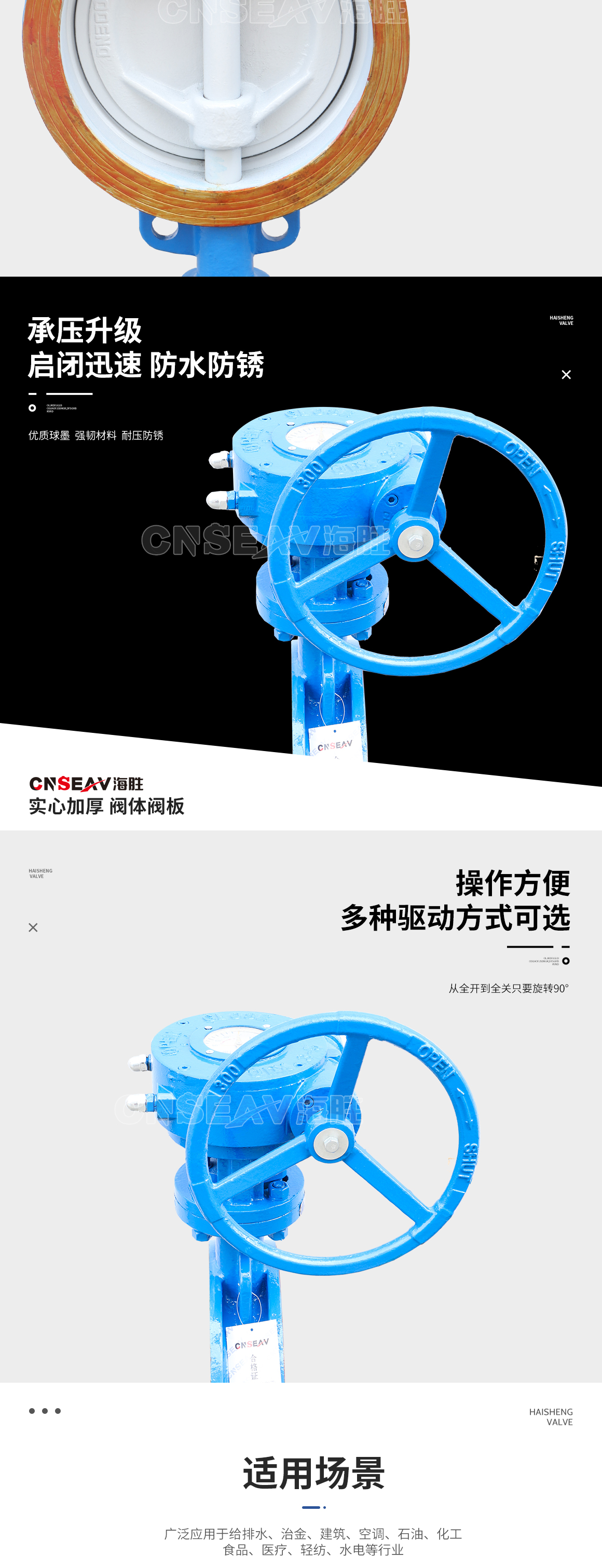

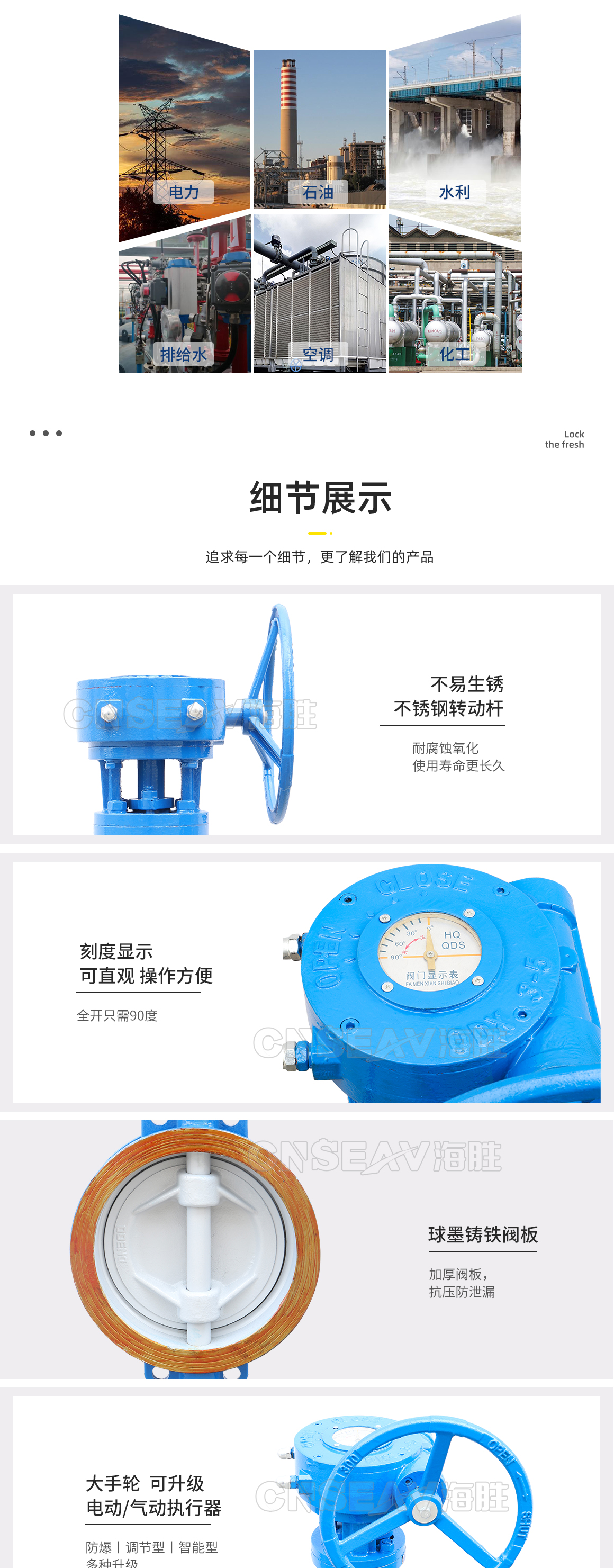

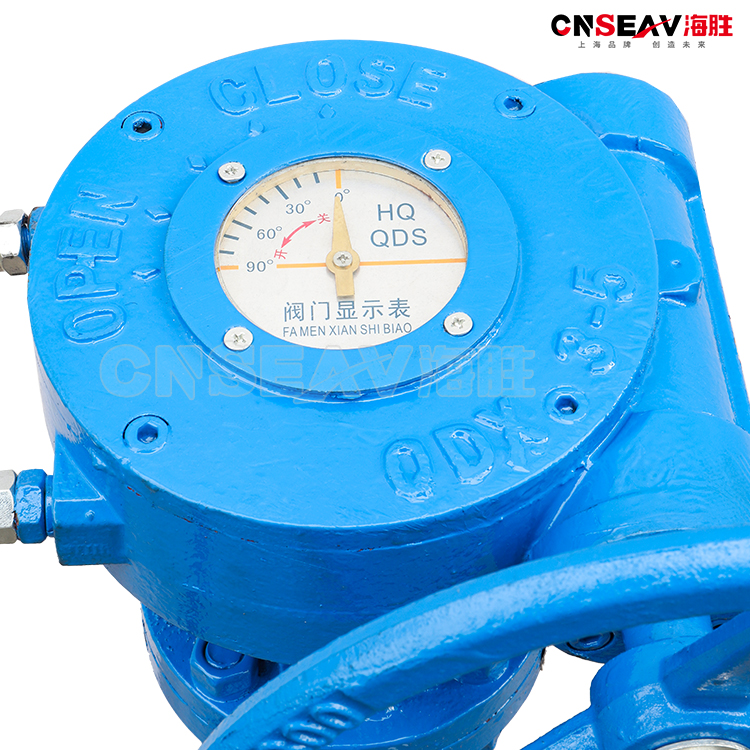

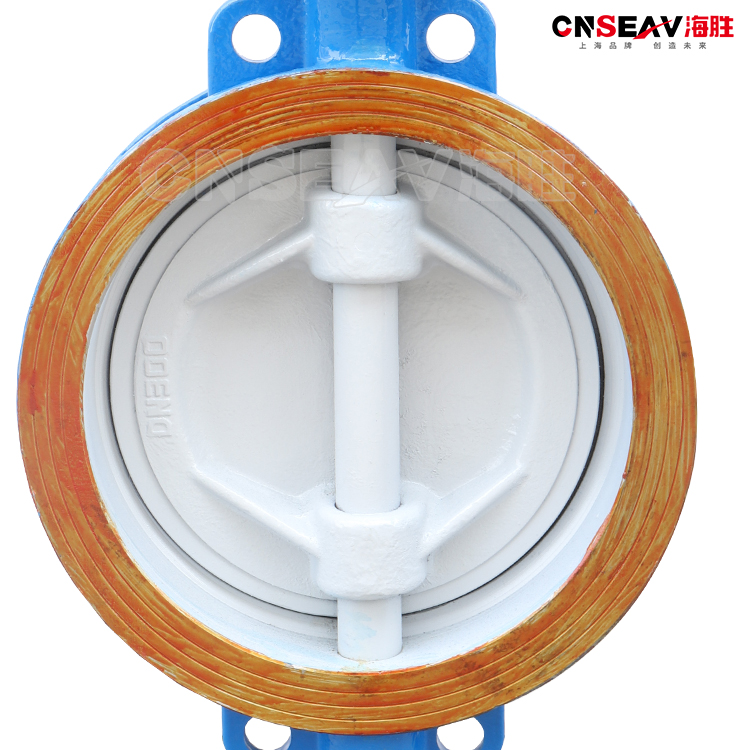

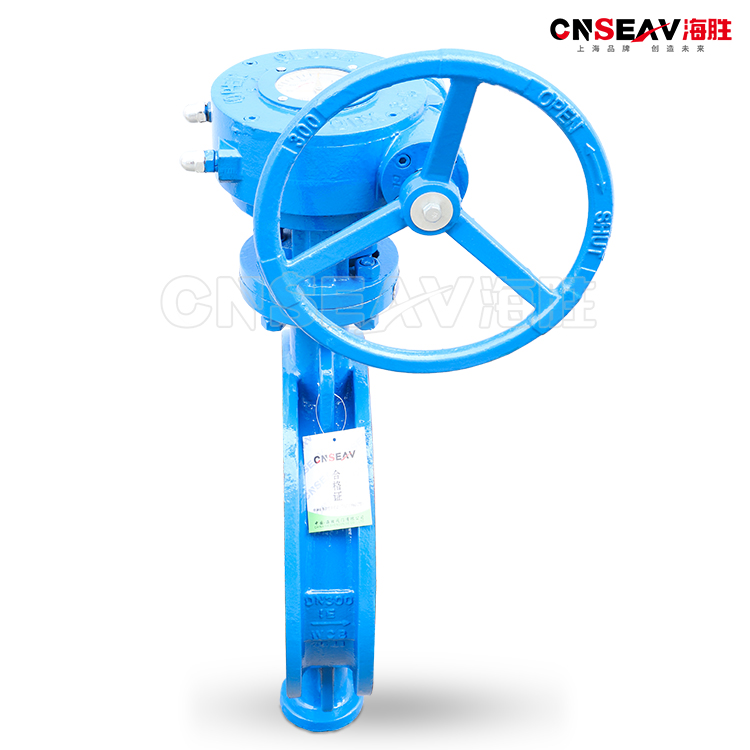

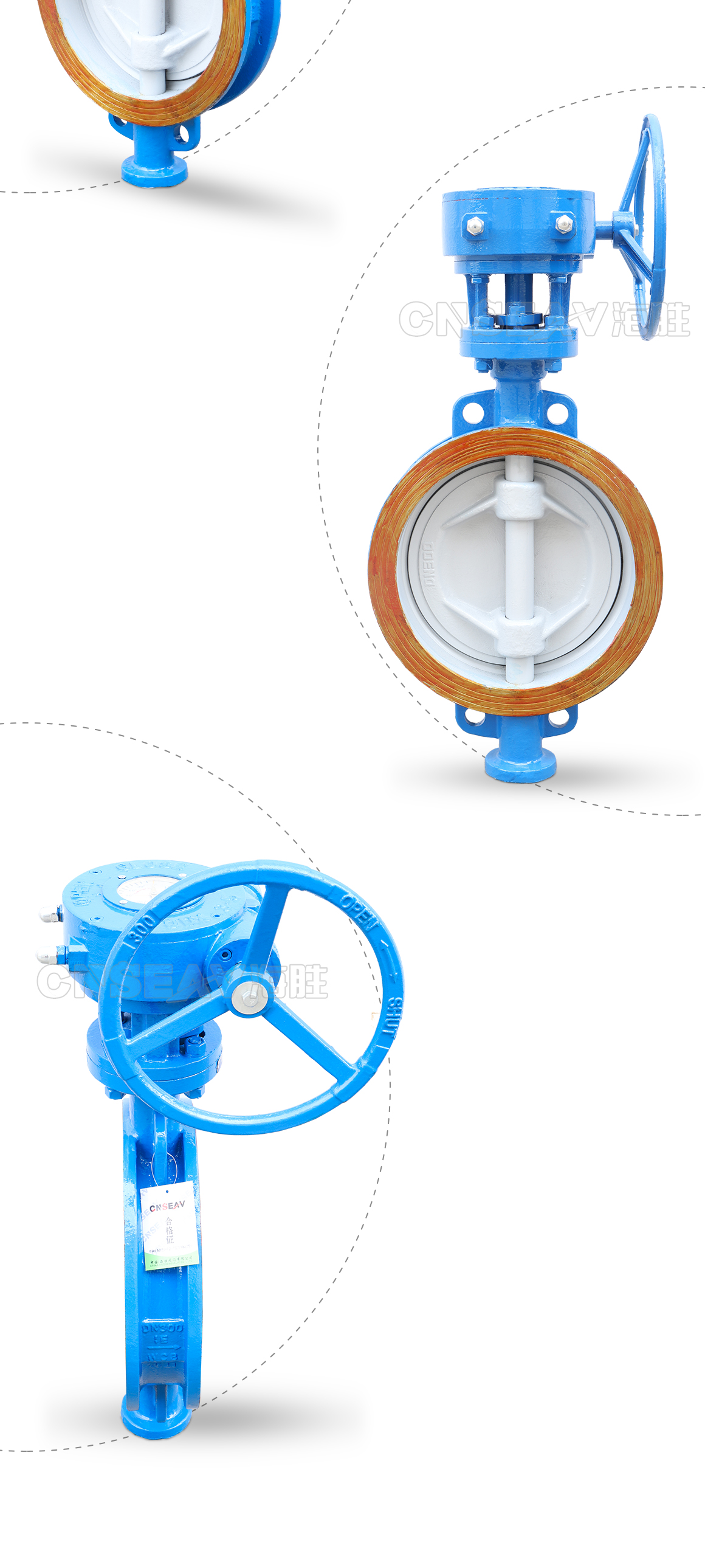

硬密封对夹式蝶阀D371X图片
