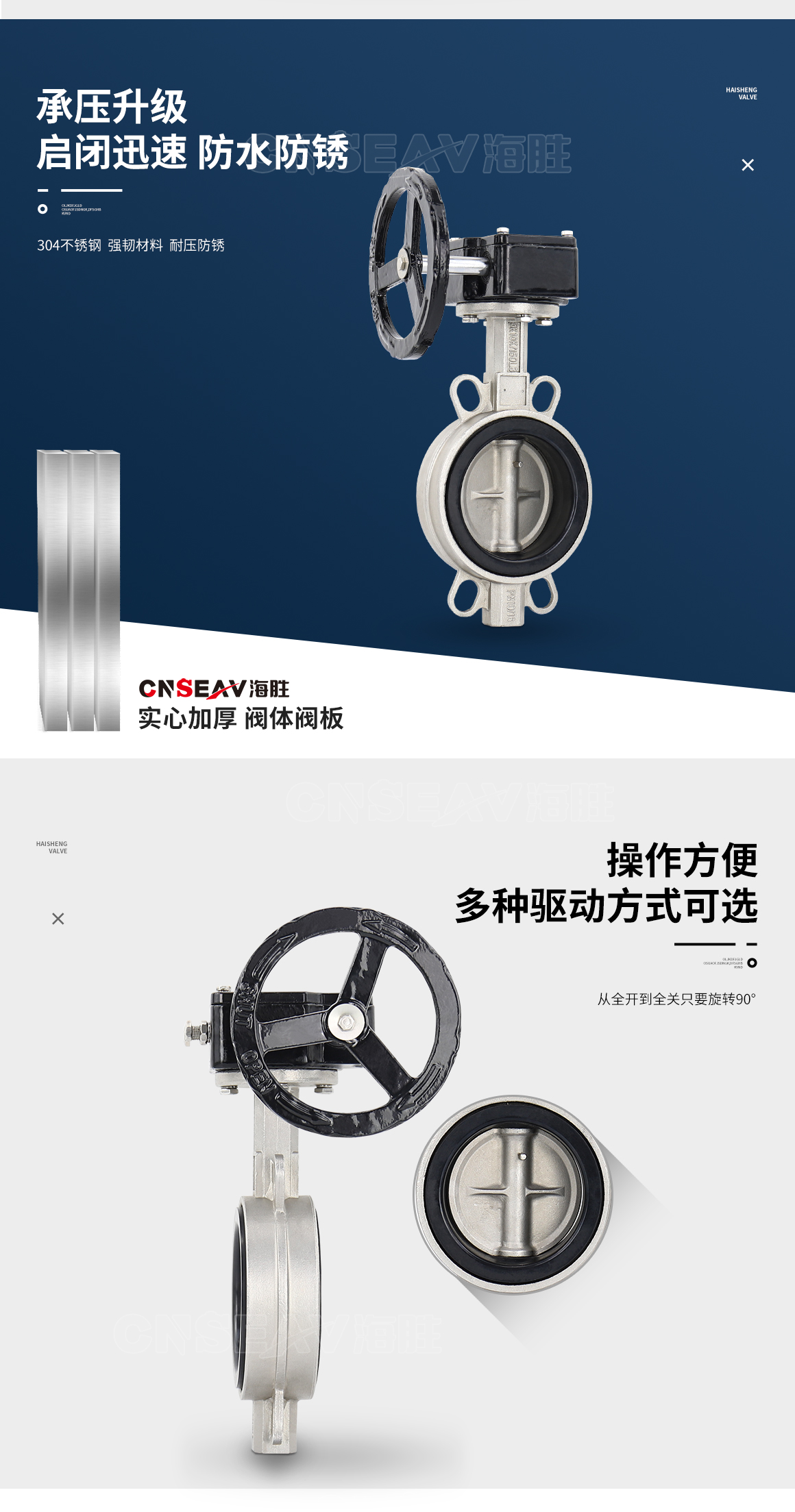

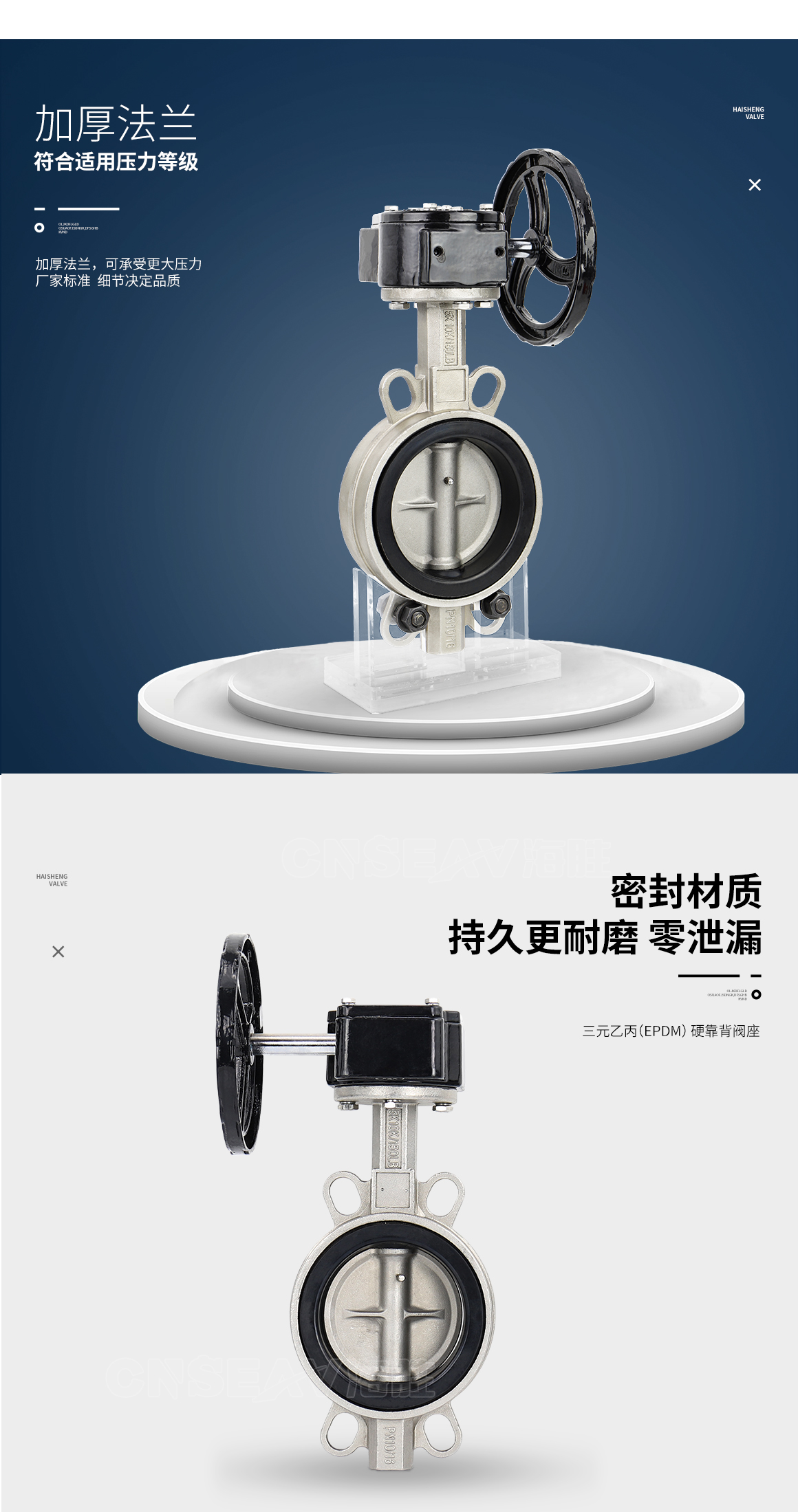

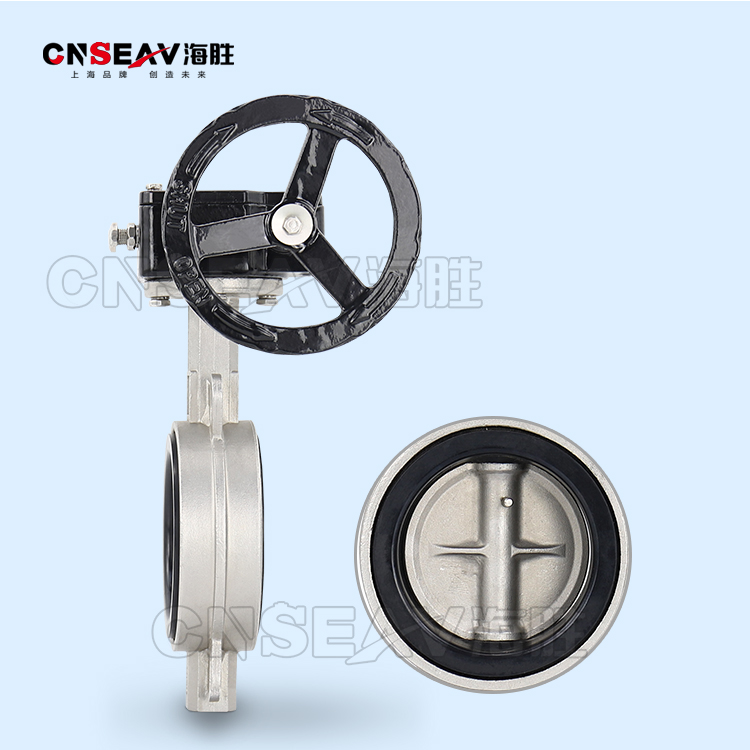

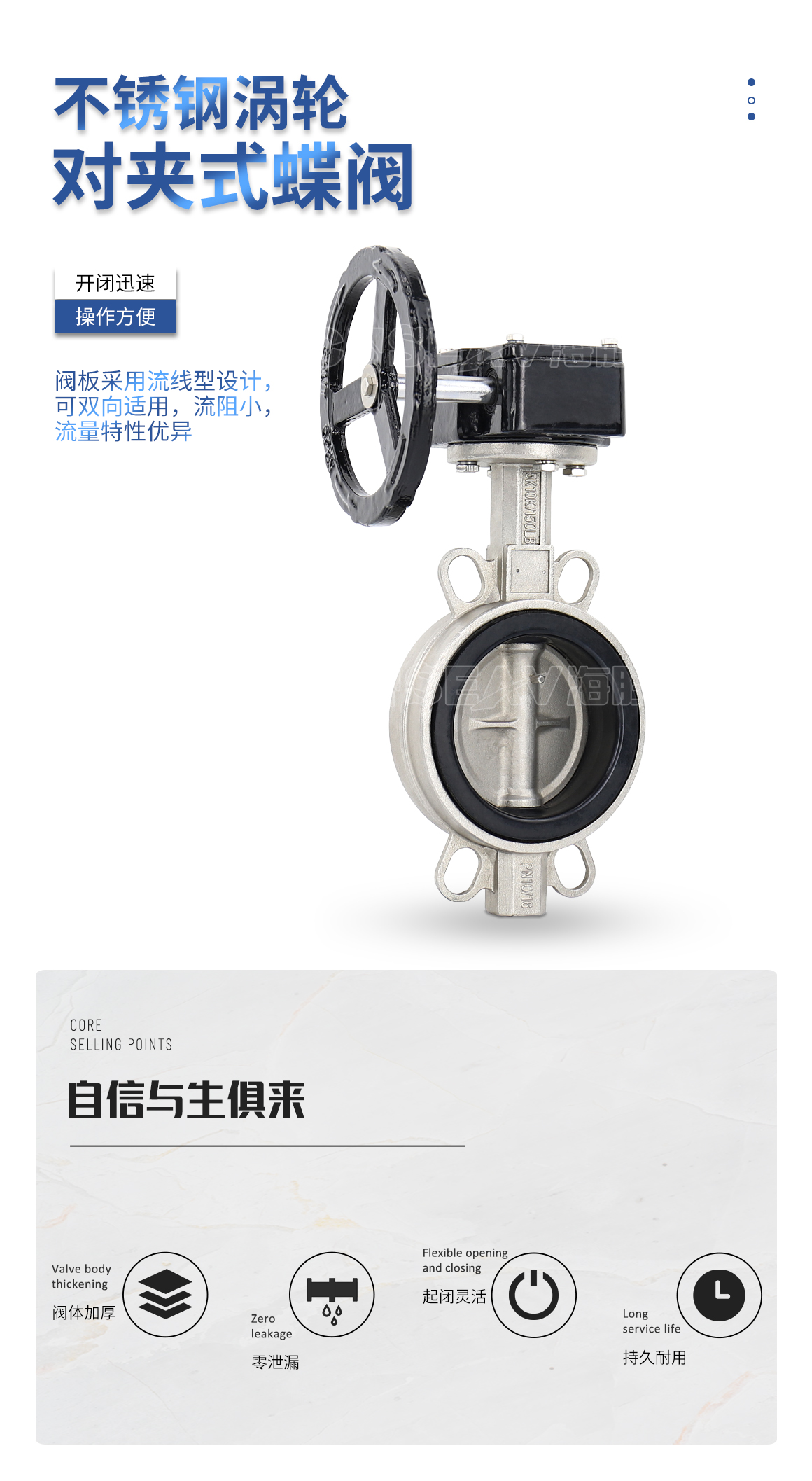

不锈钢涡轮对夹式蝶阀D371X

  • 海胜
  • D371X-16P
  • 法兰
  • 水、空气、天然气、油品及弱腐蚀性流体
  • 0℃~80℃
  • 0.6~1.6MPa
  • 50~300mm
  • 304不锈钢
  • 中心垂直板
  • 广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

不锈钢涡轮对夹式蝶阀D371X概述:

不锈钢涡轮对夹式蝶阀D371X采用对夹中心板式结构,组成部分包括阀体,阀板,阀轴,阀座及传动装置五部分。阀门结构简单紧凑,小巧轻便,无论是运输还是安装拆卸都方便;开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性接近于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。



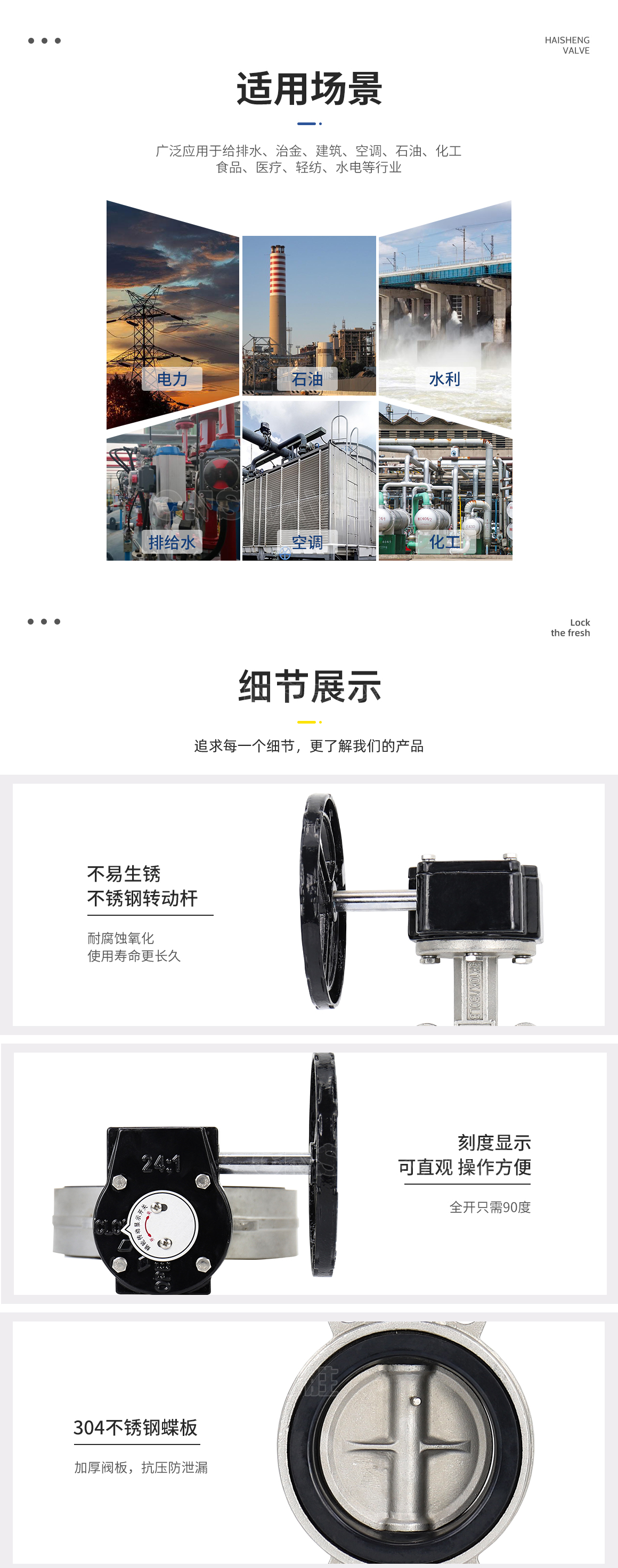

不锈钢涡轮对夹式蝶阀D371X用途:

结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,不锈钢手动涡轮对夹蝶阀D371X被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质作用。



不锈钢涡轮对夹式蝶阀D371X特点:
1、双偏心结构使蝶阀具有越关越紧的密封功能,密封性能可靠;
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长;
3、橡胶密封圈即可位于阀体上,也可位于蝶板上,用户可根据适用不同特点的介质选择放置位置;
4、蝶板采用框架结构,强度高,过流面积大,流阻小;
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质;
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装;
7、本阀结构独特,操作灵活,省力,方便。



不锈钢涡轮对夹式蝶阀D371X工作原理:

不锈钢涡轮对夹式蝶阀D371X是通过圆形蝶板作启闭件随着阀杆转动来开启、关闭和调节流体通道的一种阀门。其蝶板安装在管道的直径方向。在阀体圆柱形通道内,圆盘形蝶板围绕着轴线旋转,旋转角度在0°~90°之间,当旋转到90°时,阀门处于全开状态。

不锈钢涡轮对夹式蝶阀D371X主要零部件材料:

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨



不锈钢涡轮对夹式蝶阀D371X执行标准:

制造标准

GB/T 122387-89

法兰标准

GB9113-2000、GB17241.6-1998

结构长度标准

GB12221-89

检验标准

GB/T 13927-92





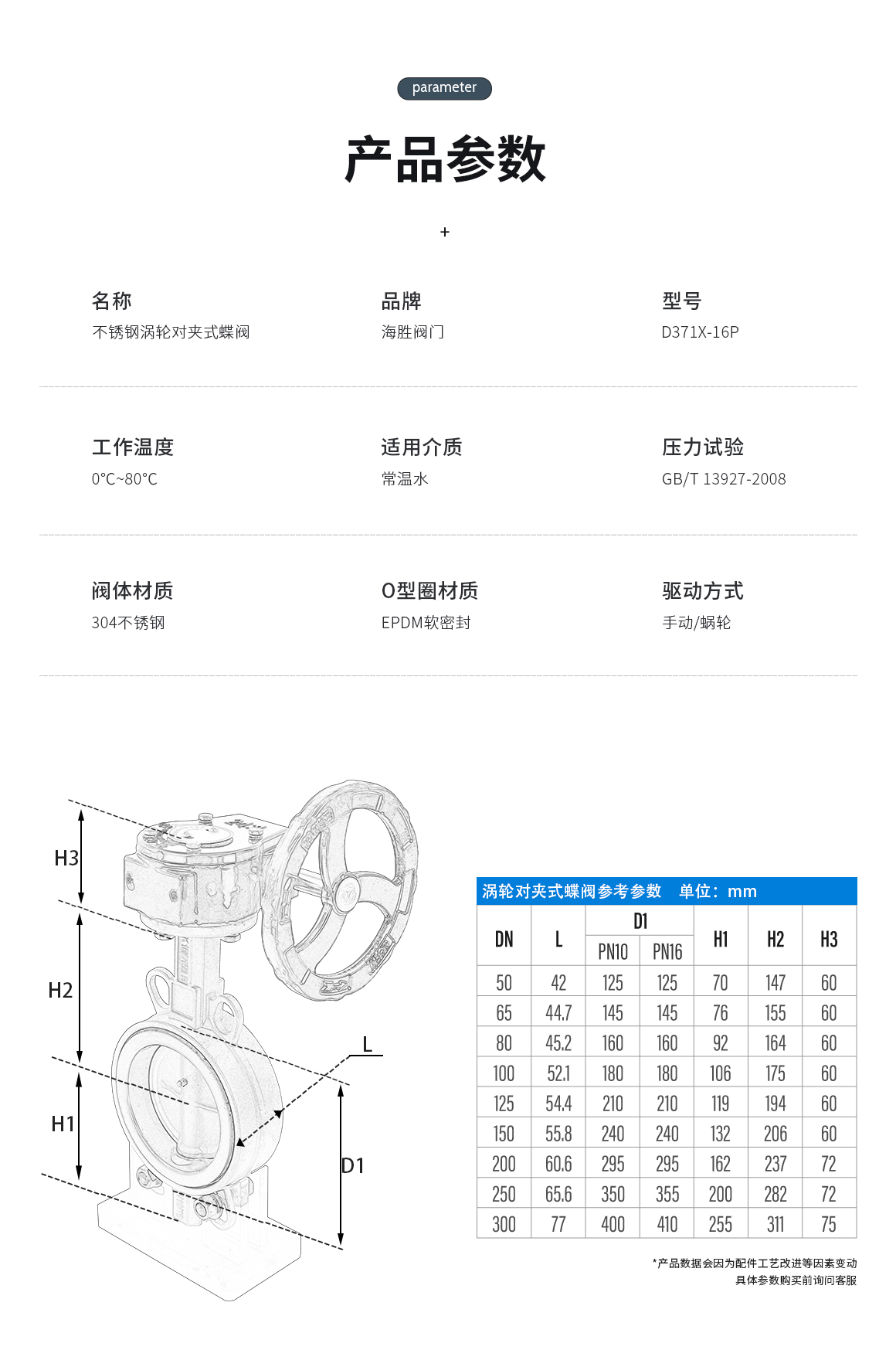

不锈钢涡轮对夹式蝶阀D371X尺寸规格:

DN

L

H

HO

A

B

1.0MPa

1.6MPa

DO

n-d

DO

n-d

50

43

63

306

180

200

125

4-18

125

4-18

65

46

70

321

180

200

145

4-18

145

4-18

80

46

83

346

180

200

160

8-18

160

8-18

100

52

105

387

180

200

180

8-18

180

8-18

125

56

115

411

180

200

210

8-18

210

8-18

150

56

137

447

270

280

240

8-22

240

8-22

200

60

164

572

270

280

295

8-22

295

8-22

250

68

206

646

270

280

350

12-22

355

12-26

300

78

230

738

380

420

400

12-22

410

12-26



不锈钢涡轮对夹式蝶阀D371X施工、安装要点:

  1)、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密;

  2)、安装在保温管道上的手动阀门,手柄都不能朝下;

  3)、安装前必须对阀门进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定;

       4)、安装时,阀瓣要停在关闭的位置上,开启位置应按蝶板的旋转角度来确定;

       5)、带有旁通阀的蝶阀,开启前要先打开旁通阀。

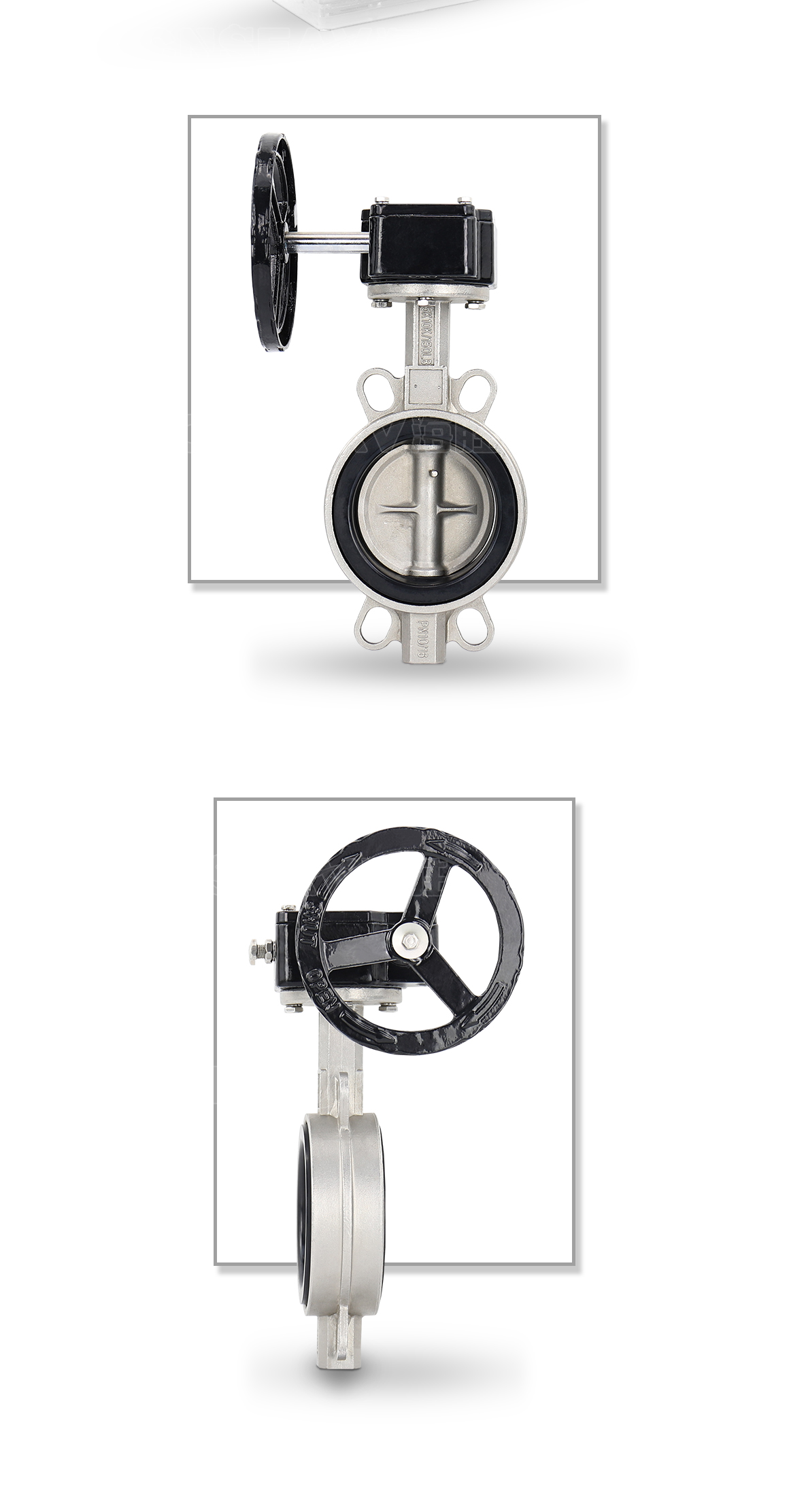

不锈钢涡轮对夹式蝶阀D371X图片不锈钢涡轮对夹式蝶阀D371X产品参数
