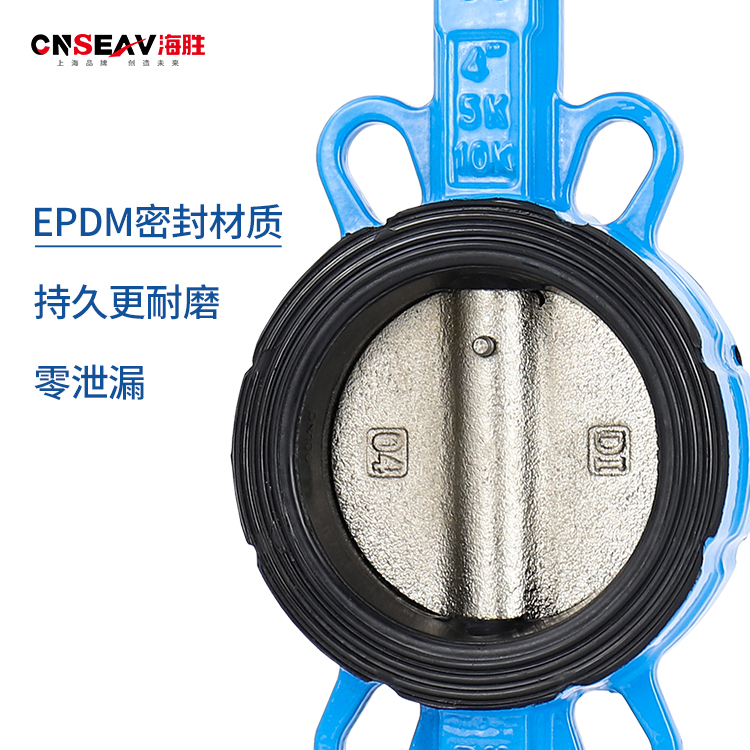

手柄对夹式蝶阀D71X

  • 海胜
  • D71X-16Q
  • 对夹
  • 0℃~80℃
  • 1.0~2.5MPa
  • 50~300mm
  • 球墨铸铁
  • 中心垂直板
  • 广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

手柄对夹式蝶阀D71X概述:

海胜手柄对夹式蝶阀D71X具有结构紧凑,90°回转开关轻松,密封可靠,使用寿命长的优势,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


手柄对夹式蝶阀D71X产品特点:

1、海胜手柄对夹式蝶阀D71X的蝶板具有越关越紧的密封功能,使得密封性能更加可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、用户根据不同特点的介质选择将橡胶密封圈位于阀体上或者位于蝶板上。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆的处理能有效地防止锈蚀且只要更换密封阀座密封材料,就可适用于不同介质。

6、海胜手柄对夹式蝶阀D71X具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。



手柄对夹式蝶阀D71X工作原理:

由阀杆带动手柄对夹式蝶阀D71X的蝶板,转过90度即完成一次启闭。改变蝶板的偏转角度,即可控制介质的流量。


气动对夹蝶阀D671X主要零部件材料:

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨



手柄对夹式蝶阀D71X规格尺寸:


公称通径(DN)

L

D1

D

z-φd

H

H0

A

B

50

43

125

165

4-18

63

315

180

65

65

46

145

185

4-18

70

330

180

65

80

46

160

200

8-18

83

390

245

72

100

52

180

220

8-18

105

431

245

72

125

56

210

250

8-18

115

455

245

72

150

56

240

285

8-22

137

626

355

93

200

60

295

340

8-22

164

720

350

93

250

68

350

395

12-22

206

800

550

350

300

78

400

445

12-22

230

860

600

350

350

78

460

505

16-22

248

883

600

350

400

102

515

565

16-26

289

972

600

350

450

114

565

615

20-26

320

1043

750

380

500

127

620

670

20-26

343

1098

750

380

600

154

725

780

20-30

413

1236

750

380

700

165

840

895

24-30

478

1431

750

380

800

190

950

1015

24-33

525

1488

750

380

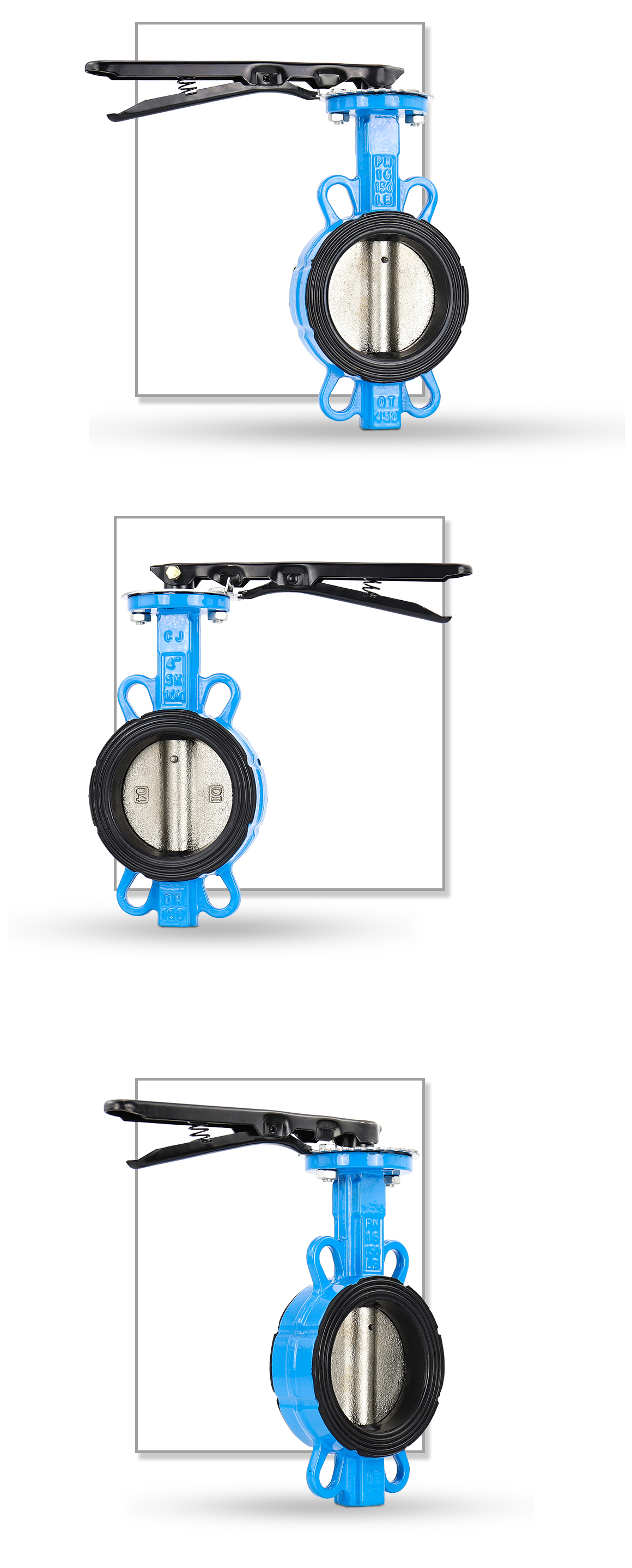

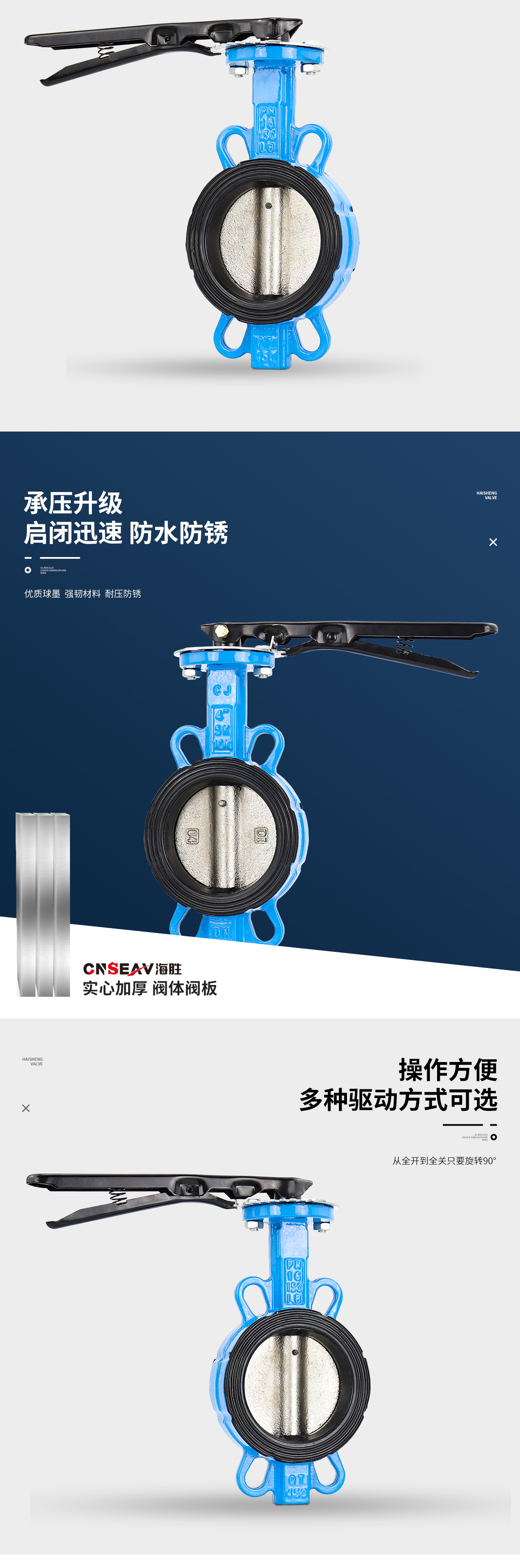

手柄对夹式蝶阀D71X图片

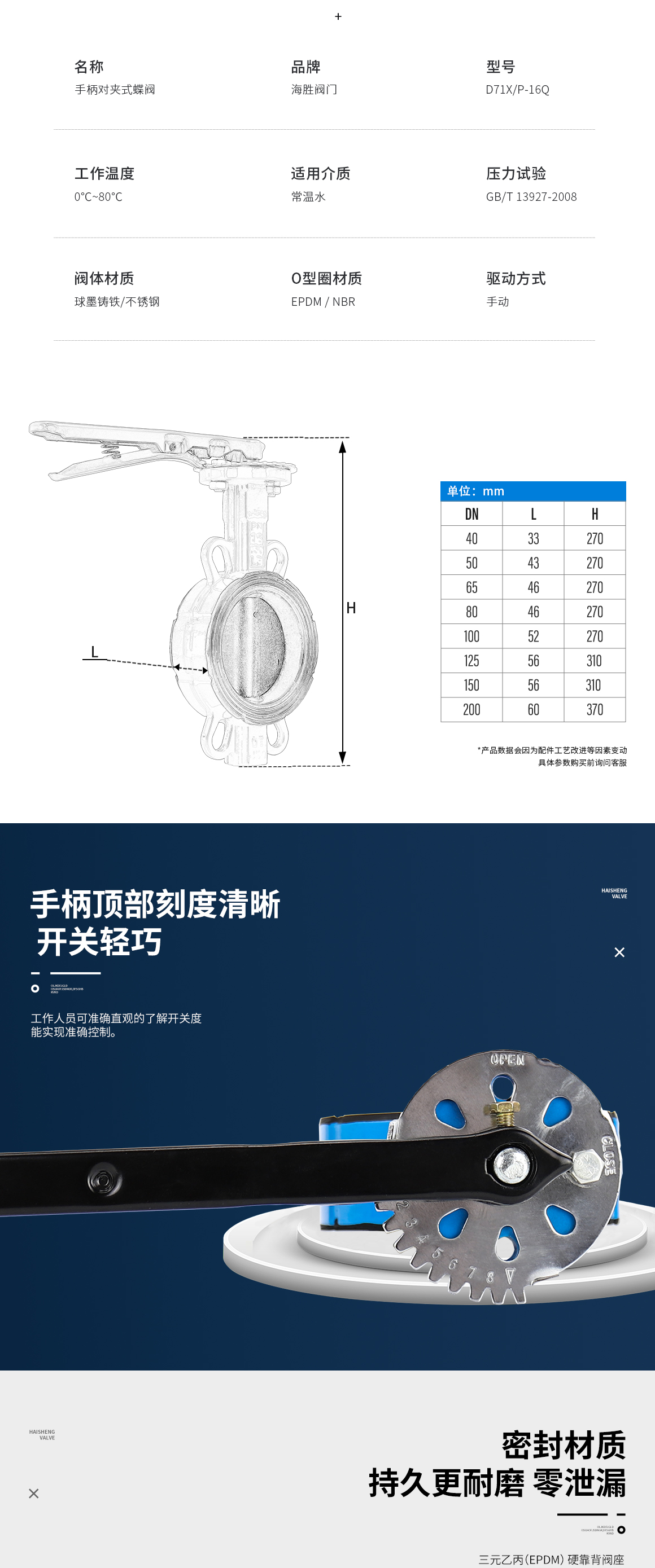

手柄对夹式蝶阀D71X参数

手柄对夹式蝶阀D71X图片

手柄对夹式蝶阀D71X图片

手柄对夹式蝶阀D71X资质

手柄对夹式蝶阀D71X图片
