不锈钢涡轮法兰蝶阀D341X-16P

  • 海胜
  • D341X-16P
  • 法兰
  • 空气、水、污水、蒸汽、煤气、油品等。
  • ≤120℃
  • 0.6~1.6MPa
  • 50~2000mm
  • 不锈钢
  • 中心垂直板
  • 适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

不锈钢涡轮法兰蝶阀D341X-16P概述:

D341X蜗轮传动法兰式蝶阀适用于温度≤80℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用,具有补偿管道热胀冷缩的功能。


不锈钢涡轮法兰蝶阀D341X-16P特点:

1、设计新颖合理、结构独特、重量轻、启闭迅速;
2、操力矩小,操作方便,省力灵巧;
3、任何位置都可安装、维修方便;
4、可以更换密封件。密封性能可靠,能达到双向密封零泄漏;
5、密封材料具有耐老化、耐腐蚀,使用寿命长等特点。


不锈钢涡轮法兰蝶阀D341X-16P工作原理:

不锈钢涡轮法兰蝶阀D341X的蝶板回转中心(也就是阀杆的中心)位于阀体的中心线和蝶板的密封面截面上,蝶板旋转90角度完成启闭。

阀座采用合成橡胶,关闭时蝶板的外圆密封面挤压合成橡胶阀座,使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。



不锈钢涡轮法兰蝶阀D341X-16P主要零部件材料:

零件名称

材料

阀体

各种橡胶、聚四氟

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

球墨铸钢、铸钢、合金钢、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨



不锈钢涡轮法兰蝶阀D341X-16P规格尺寸:

称通径

结构
  长度

外形尺寸(参考值)

连接尺寸(标准值)

  参考
  重量

0.6MPa

mm

inch

L

H

H0

A

B

D

D1

D2

n-d

50

2

108

63

306

180

200

140

110

88

4-14

13

65

21/2

112

70

321

180

200

160

130

108

4-14

14

80

3

114

83

346

180

200

190

150

124

4-18

15.5

100

4

127

105

387

180

200

210

170

144

4-18

19.5

125

5

140

115

411

180

200

240

200

174

8-18

25.5

150

6

140

137

447

270

280

265

225

199

8-18

28.5

200

8

152

164

572

270

280

320

280

254

8-18

48

250

10

250

206

646

270

280

375

335

309

12-18

69

300

12

270

230

738

380

420

440

395

363

12-22

91

350

14

290

248

761

380

420

490

445

413

12-22

110

400

16

310

289

877

450

470

540

495

463

16-22

140

450

18

330

320

938

480

490

595

550

518

16-22

180

500

20

350

343

993

480

490

645

600

568

20-22

215

600

24

390

413

1131

480

490

755

705

667

20-26

290

700

28

430

478

1476

640

660

860

810

772

24-26

560

800

32

470

525

1533

640

660

975

920

878

24-30

910

900

36

510

585

1655

750

860

1075

1020

978

24-30

1500

1000

40

550

640

1765

850

900

1175

1120

1078

28-30

1750

1200

48

630

755

1995

850

900

1405

1340

1292

32-33

2180

1400

56

710

910

2310

1000

925

1630

1560

1510

36-36

2400

1600

64

790

1030

2595

1000

925

1830

1760

1710

40-36

2870

1800

72

870

1140

2810

1100

980

2045

1970

1918

44-39

3380

2000

80

950

1250

3100

1100

980

2265

2180

2180

48-42

4010

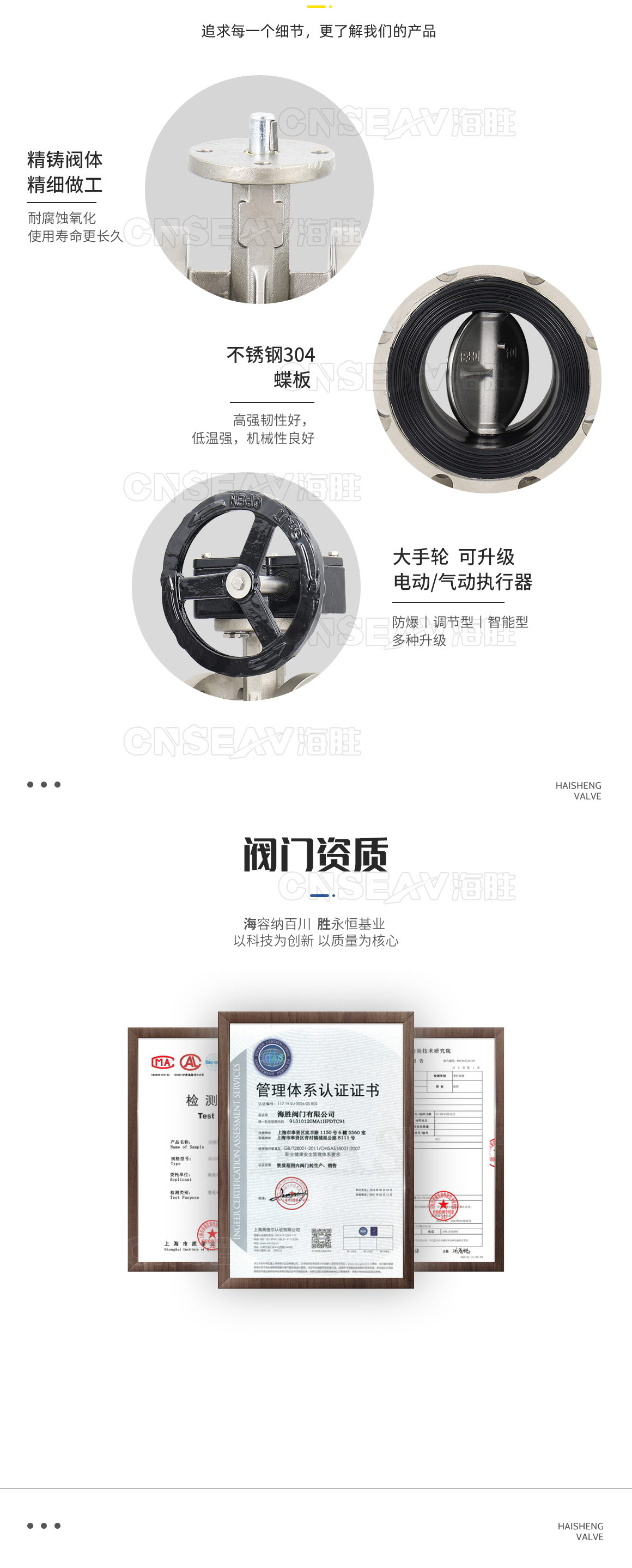

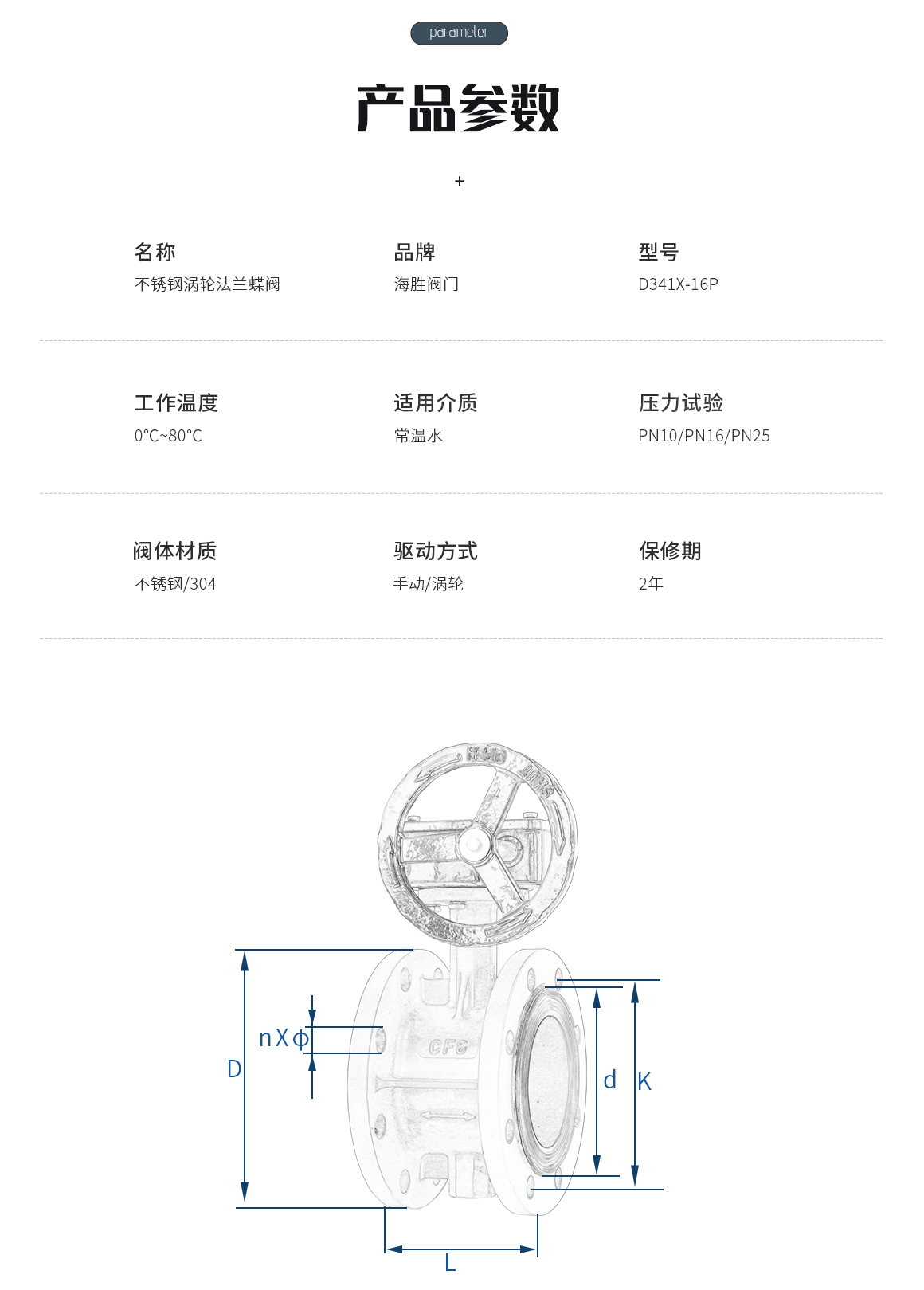

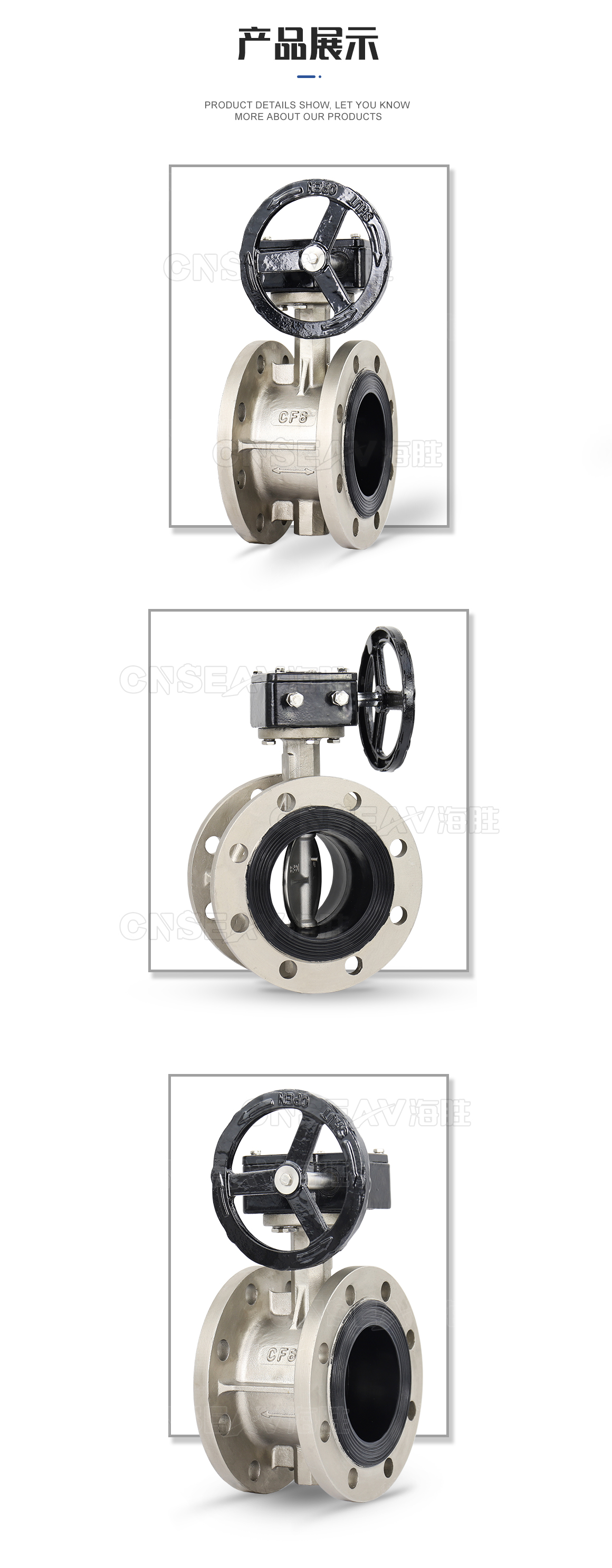

不锈钢涡轮法兰蝶阀D341X-16P不锈钢涡轮法兰蝶阀D341X-16P参数不锈钢涡轮法兰蝶阀D341-16P详情-百度1160_05.jpg不锈钢涡轮法兰蝶阀D341X-16P产品细节及产品资质不锈钢涡轮法兰蝶阀D341X-16P产品展示
