  • 对夹式涡轮软密封蝶阀D371X-16Q
  • 对夹式涡轮软密封蝶阀D371X-16Q
  • 对夹式涡轮软密封蝶阀D371X-16Q
  • 对夹式涡轮软密封蝶阀D371X-16Q

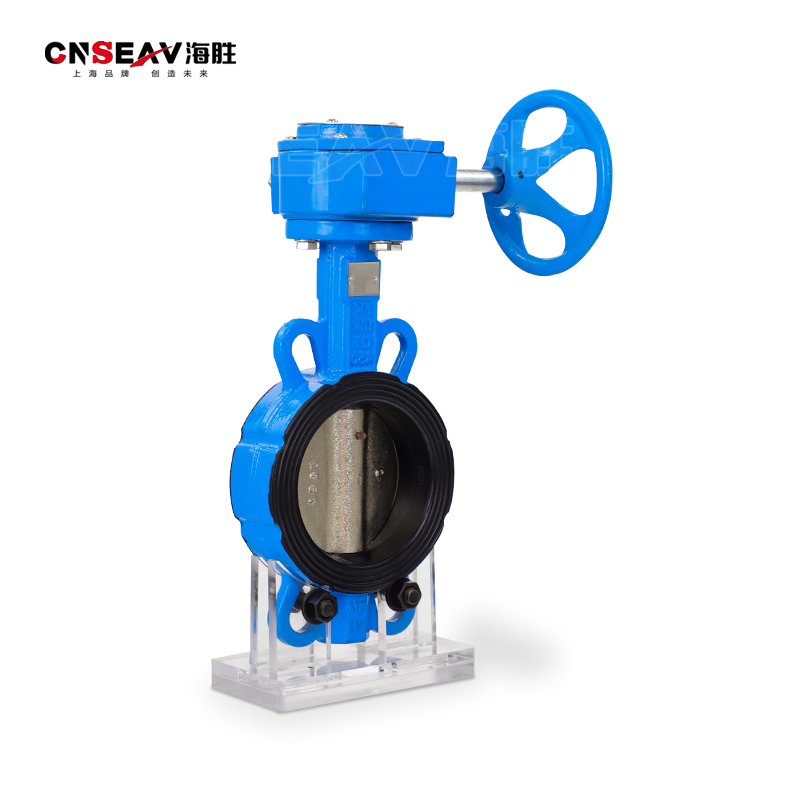

对夹式涡轮软密封蝶阀D371X-16Q

  • 海胜
  • D371X-16Q
  • 对夹
  • 水、空气、天然气、油品及弱腐蚀性流体
  • -40℃~90℃
  • 1.0~2.5MPa
  • 50~1200mm
  • 球墨铸铁
  • 双偏心
  • 广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

对夹式涡轮软密封蝶阀D371X-16Q概述:

D371X蜗轮对夹式软密封蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长。适用于温度≤120℃,公称压力≤16MPa的食品、医药、化工、石油、电力 台金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

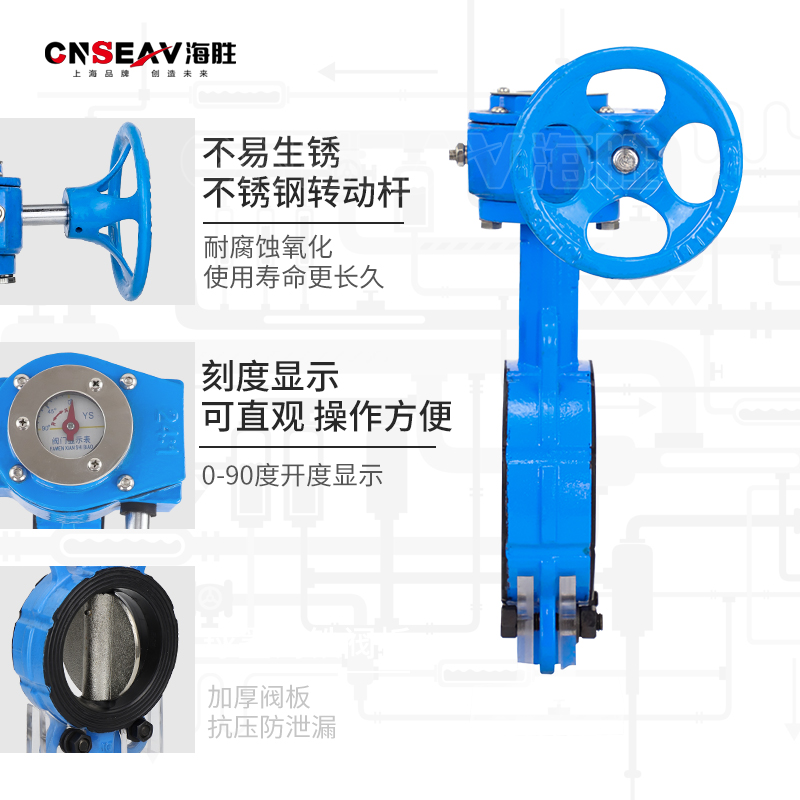

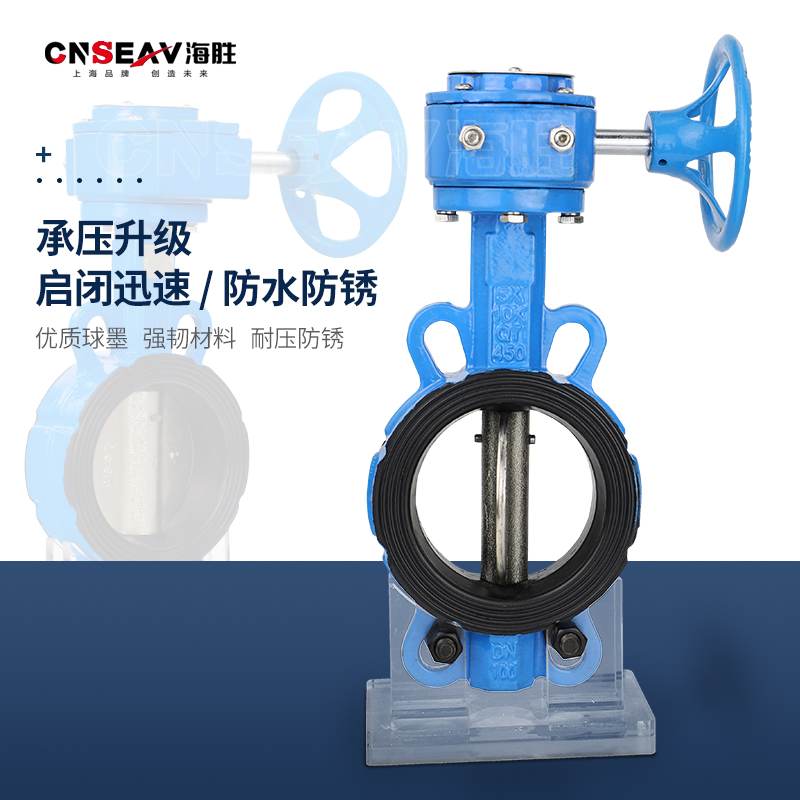

对夹式涡轮软密封蝶阀D371X-16Q特点:

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。

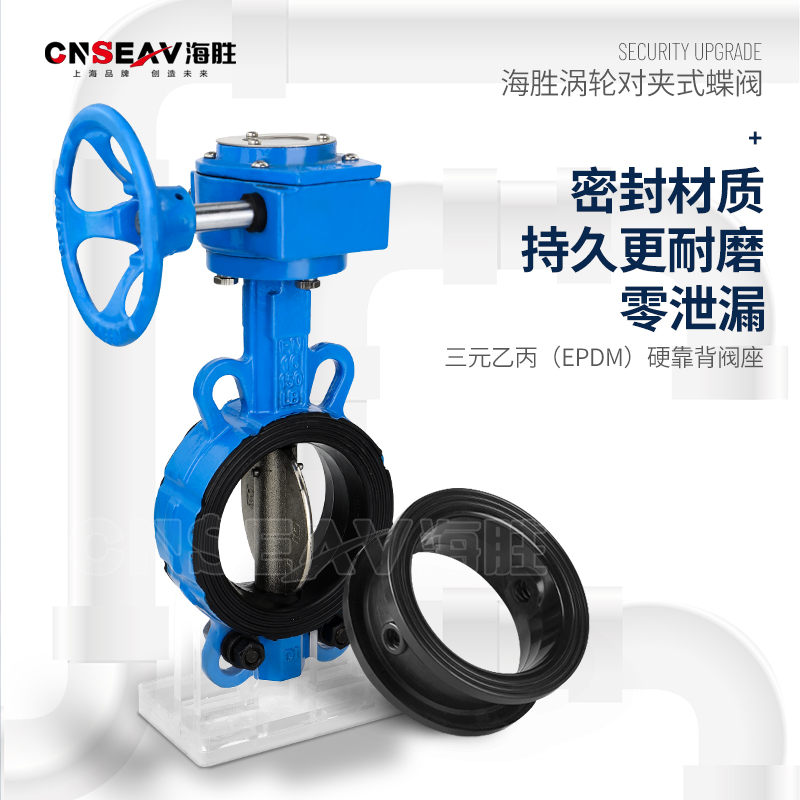

2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。

3、橡胶密封圈既可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。

4、蝶板采用框架结构,强度高,过流面积大,流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。

6、对夹式手柄蝶阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。

7、本阀结构独特,操作灵活,省力,方便。


对夹式涡轮软密封蝶阀D371X-16Q工作原理:

蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则牌全开状态。



对夹式涡轮软密封蝶阀D371X-16Q主要零部件材料:

零件名称

材料

阀体

球墨铸铁

蝶板

球墨铸铁

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨


对夹式涡轮软密封蝶阀D371X-16Q规格尺寸:

DN

主要外形尺寸

主要连接尺寸

1.0MPa

1.6MPa

2.5MPa


L

H

H0

A

B

D0

n~d

D0

n~d

D0

n~d

50

43

63

306

180

200

110

4-14

125

4-18

125

4-18

65

46

70

321

180

200

130

4-14

145

4-18

145

4-18

80

46

83

346

180

200

150

4-18

160

8-18

160

8-18

100

52

105

387

180

200

170

4-18

180

8-18

180

8-18

125

56

115

411

180

200

200

8-18

210

8-18

210

8-18

150

56

137

447

270

280

225

8-18

240

8-22

240

8-22

200

60

164

572

270

280

280

8-18

295

8-22

295

12-22

250

68

206

646

270

280

335

12-18

350

12-22

355

12-26

300

78

230

738

380

420

395

12-22

400

12-22

410

12-26

350

78

248

761

380

420

445

12-22

460

16-22

470

16-26

400

102

289

877

450

470

495

16-22

515

16-26

525

16-30

450

114

320

938

480

490

550

16-22

565

20-26

585

20-30

500

127

343

993

480

490

600

20-22

620

20-26

650

20-33

600

154

413

1131

480

490

705

20-26

725

20-30

770

20-36

700

165

478

1476

640

660

810

24-26

840

24-30

840

24-36

800

190

525

1533

640

660

920

24-30

950

24-33

950

24-39

900

203

585

1655

750

860

1020

24-30

1050

28-33

1050

28-39

1000

216

640

1765

850

900

1120

28-30

1160

28-36

1170

28-42

1200

254

755

1995

850

900

1340

32-33

1380

32-39

1390

32-48
