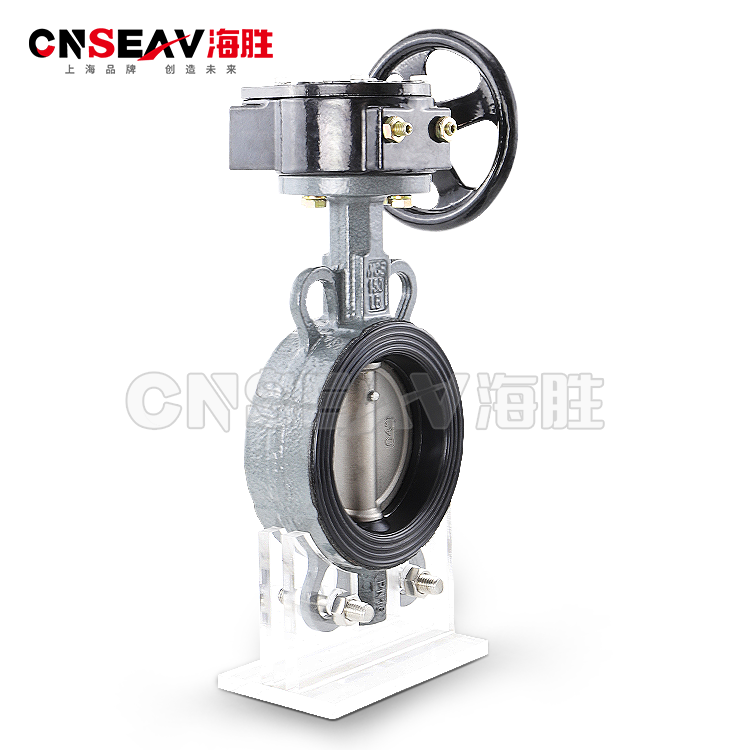

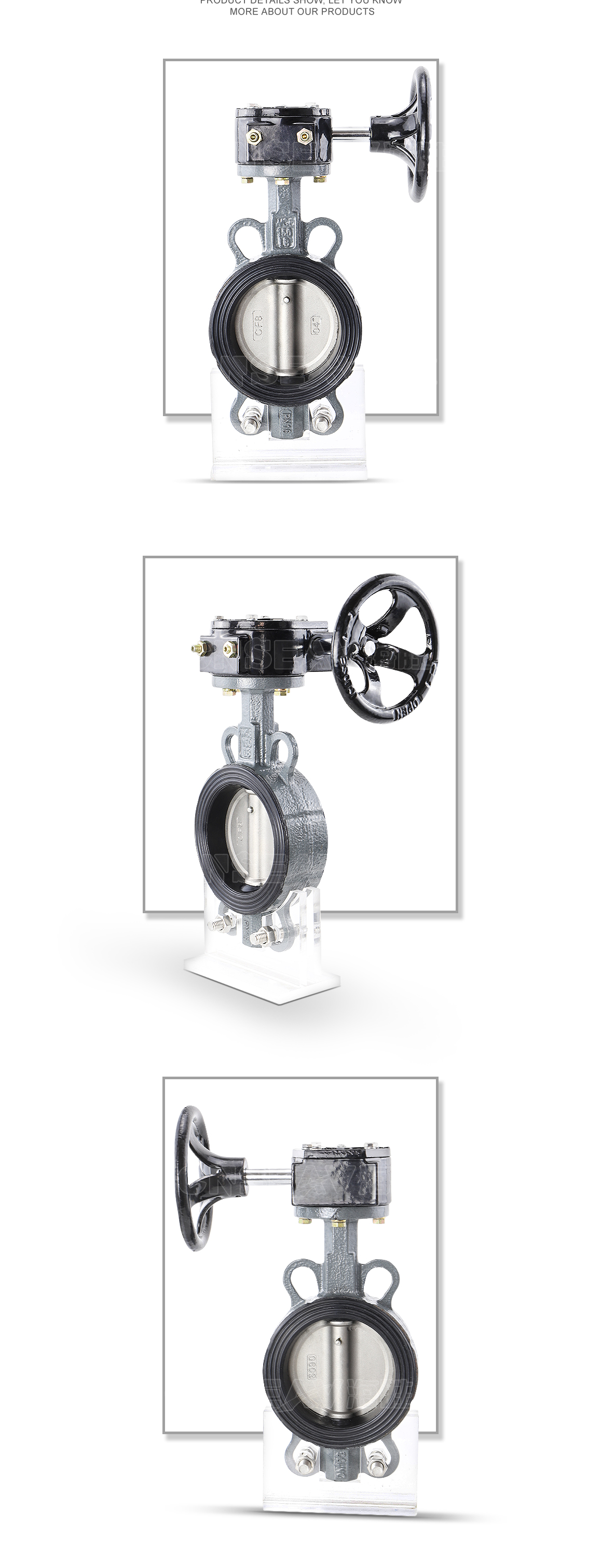

涡轮手动蝶阀D371X概述:

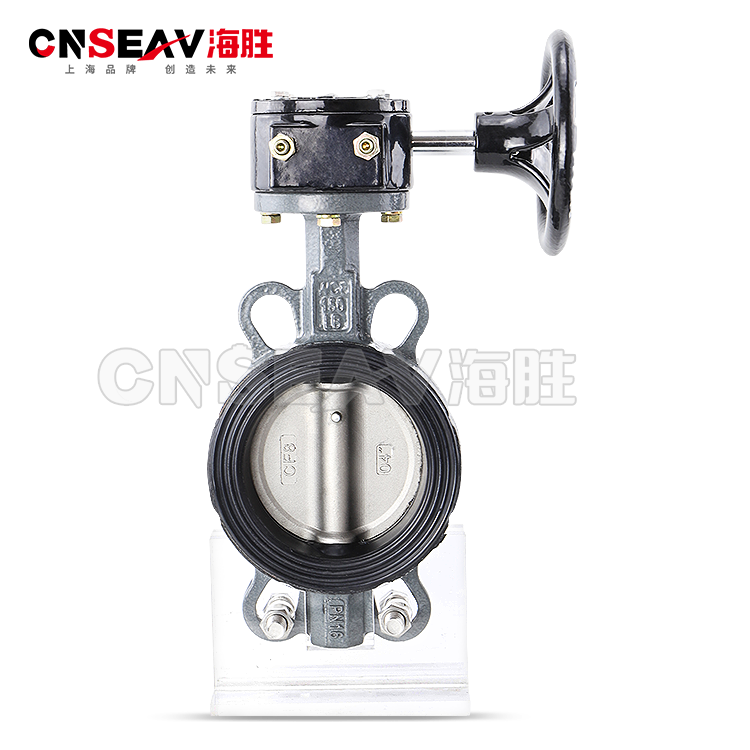

涡轮手动蝶阀D371X采用对夹中心板式结构,组成部分包括阀体,阀板,阀轴,阀座及传动装置五部分。阀门结构简单紧凑,小巧轻便,无论是运输还是安装拆卸都方便;开关迅速,操作扭矩小,省力轻巧;密封性能好,使用寿命长,可达到零泄露;其流量特性接近于直线,调节性能好。阀门为橡胶密封,关闭时蝶板和阀座密封性能良好,双向密封性能优良,扭矩值小,阀门在工作压力下保持100%零泄漏,且蝶板与阀座密封之间的磨擦小。阀门由阀轴驱动阀板,阀板做90°转动。蝶板启闭灵活,无卡涩、跳动现象,扭矩小。工业专用蝶阀的特点能耐高温,适用压力范围也较高,阀门公称通径大,阀体采用碳钢制造,阀板的密封圈采用金属环代替橡胶环。

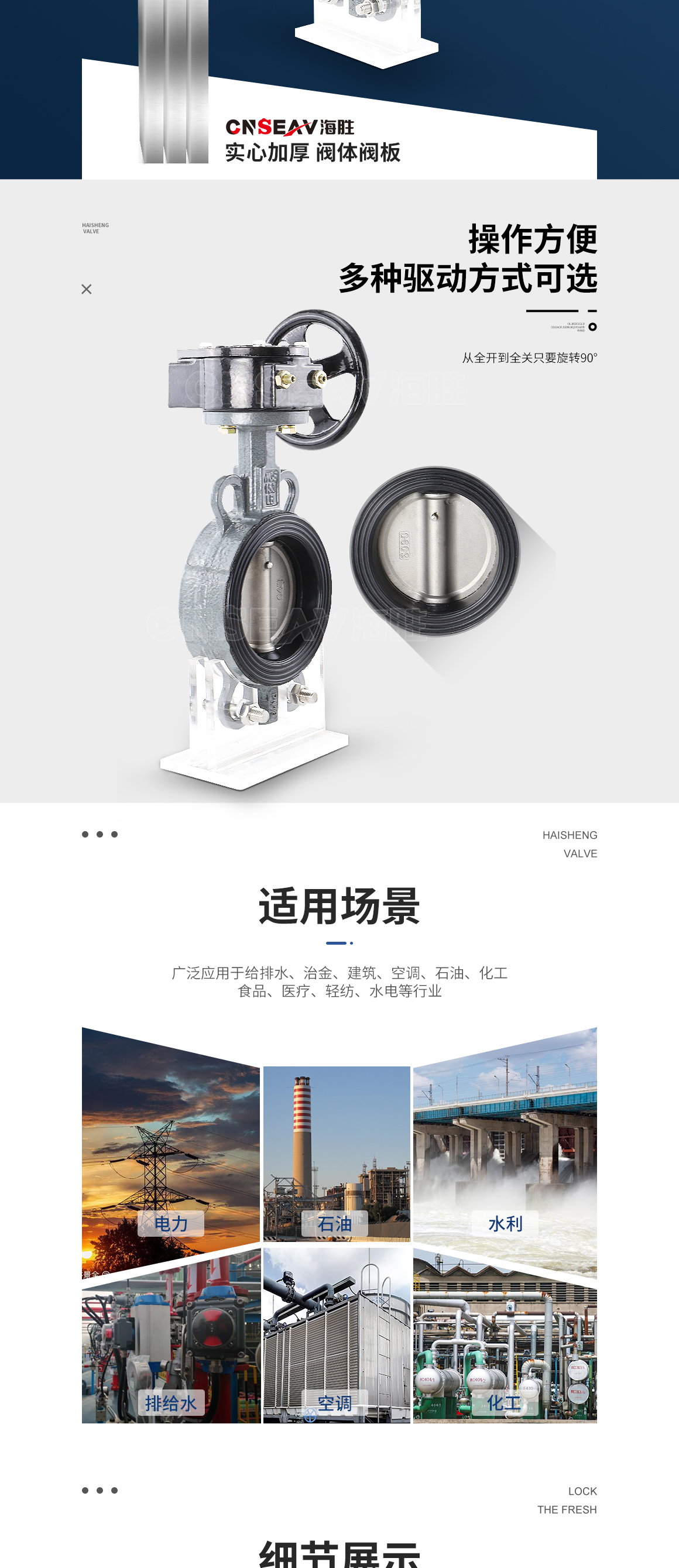

涡轮手动蝶阀D371XX用途:
结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,不锈钢手动涡轮对夹蝶阀D371X被广泛用于水厂、电厂、钢厂、造纸、化工、轻纺、食品等给排水、气体管道上作调节流量和截流介质作用。

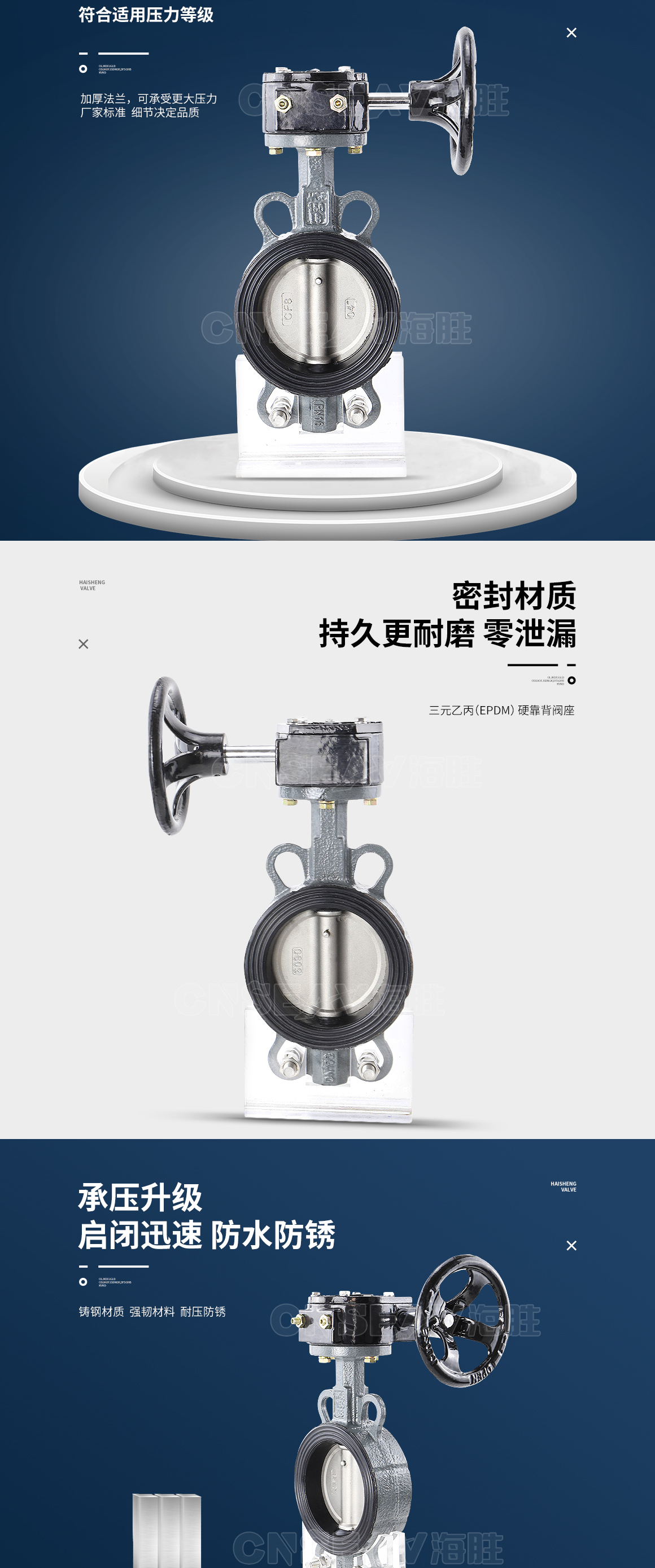

涡轮手动蝶阀D371X特点:
1、双偏心结构使蝶阀具有越关越紧的密封功能,密封性能可靠;
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长;
3、橡胶密封圈即可位于阀体上,也可位于蝶板上,用户可根据适用不同特点的介质选择放置位置;
4、蝶板采用框架结构,强度高,过流面积大,流阻小;
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质;
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装;
7、本阀结构独特,操作灵活,省力,方便。

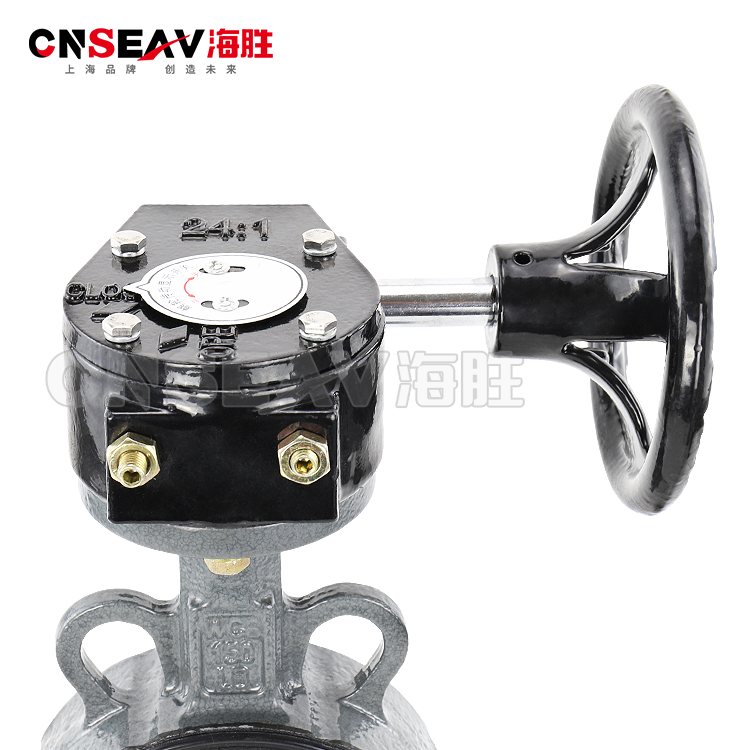

涡轮手动蝶阀D371X工作原理:

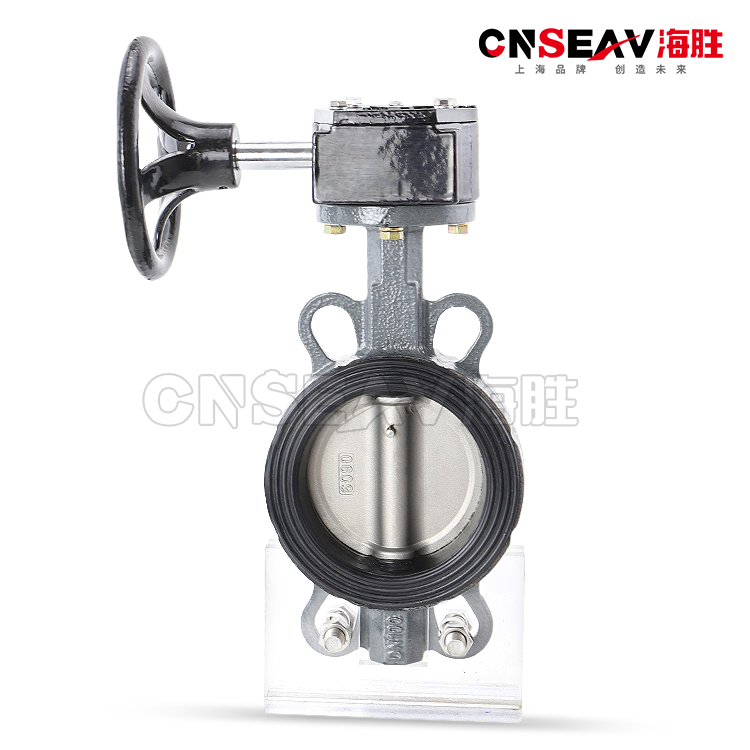

涡轮手动蝶阀D371X是通过圆形蝶板作启闭件随着阀杆转动来开启、关闭和调节流体通道的一种阀门。其蝶板安装在管道的直径方向。在阀体圆柱形通道内,圆盘形蝶板围绕着轴线旋转,旋转角度在0°~90°之间,当旋转到90°时,阀门处于全开状态。
涡轮手动蝶阀D371X执行标准:
制造标准 | GB/T 122387-89 |
法兰标准 | GB9113-2000、GB17241.6-1998 |
结构长度标准 | GB12221-89 |
检验标准 | GB/T 13927-92 |

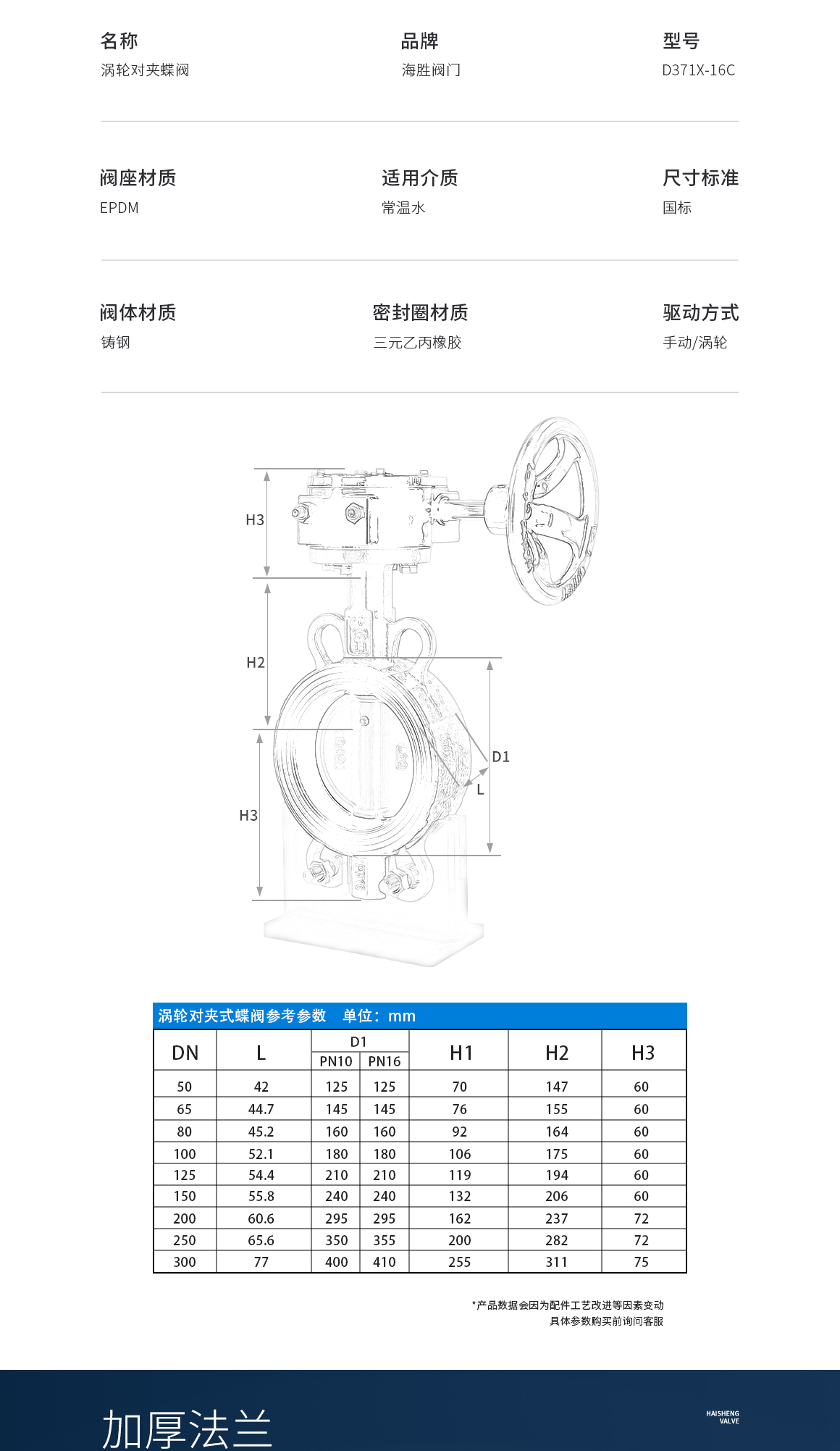

涡轮手动蝶阀D371X尺寸规格(部分):
DN | L | H | HO | A | B | 1.0MPa | 1.6MPa | ||
DO | n-d | DO | n-d | ||||||
50 | 43 | 63 | 306 | 180 | 200 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 70 | 321 | 180 | 200 | 145 | 4-18 | 145 | 4-18 |
80 | 46 | 83 | 346 | 180 | 200 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 105 | 387 | 180 | 200 | 180 | 8-18 | 180 | 8-18 |
125 | 56 | 115 | 411 | 180 | 200 | 210 | 8-18 | 210 | 8-18 |
150 | 56 | 137 | 447 | 270 | 280 | 240 | 8-22 | 240 | 8-22 |
200 | 60 | 164 | 572 | 270 | 280 | 295 | 8-22 | 295 | 8-22 |
250 | 68 | 206 | 646 | 270 | 280 | 350 | 12-22 | 355 | 12-26 |
300 | 78 | 230 | 738 | 380 | 420 | 400 | 12-22 | 410 | 12-26 |
涡轮手动蝶阀D371X安装前的注意事项:
①检验阀门通道和启闭件是否附着污物,如果有污物应进行清理,清理时不得损伤密封面;
②该阀门双向密封,90度旋转,O度全关,90度全开,观察阀门的启闭位置是否与此相符,并检查有无卡阻现象;
③认真校对使用工况与涡轮手动蝶阀D371X的工作压力、工作温度、耐蚀性能是否相符、连接尺寸是否一致;
④检查阀门各部位紧固件是否有松动或损伤;
