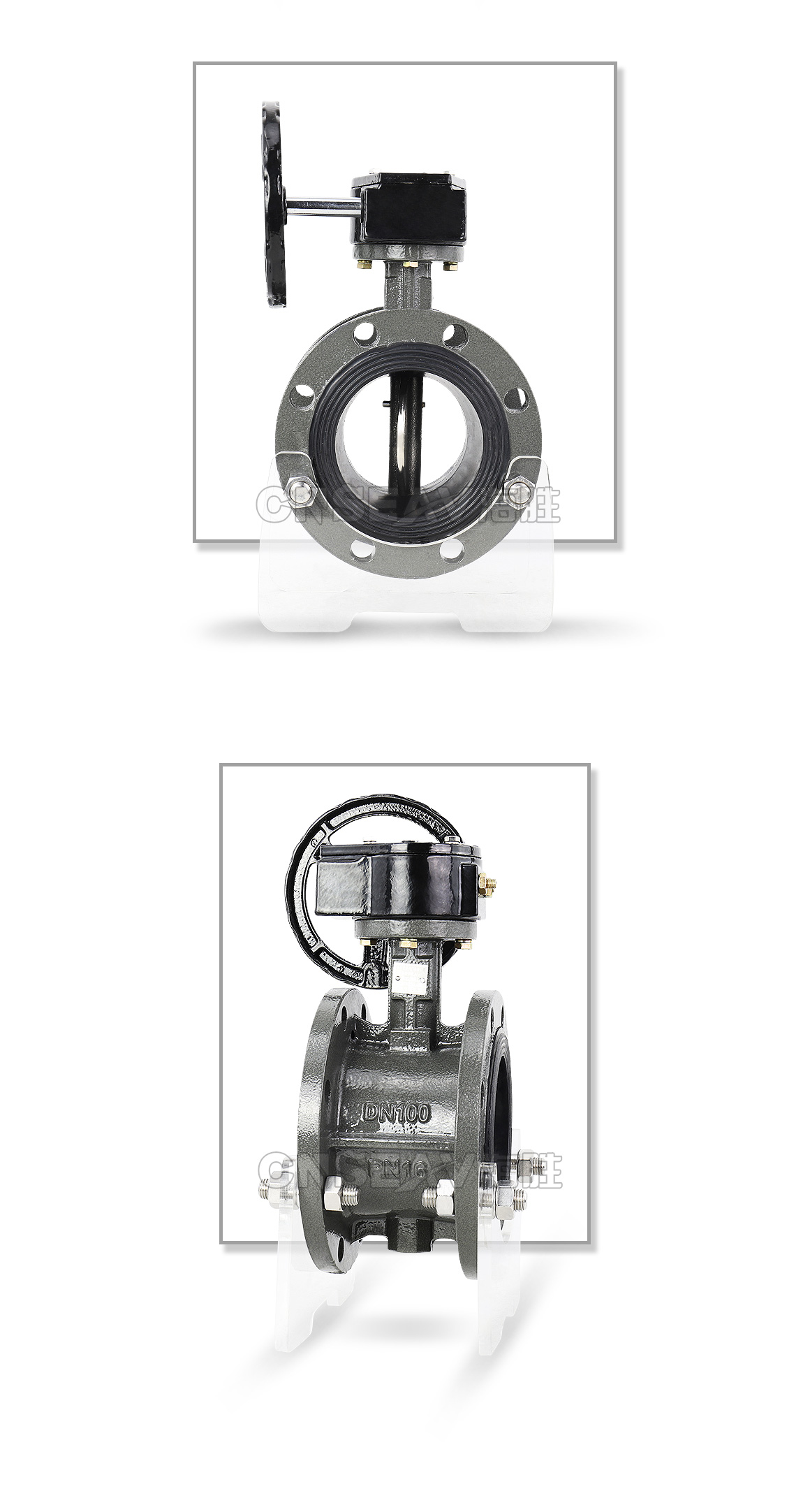

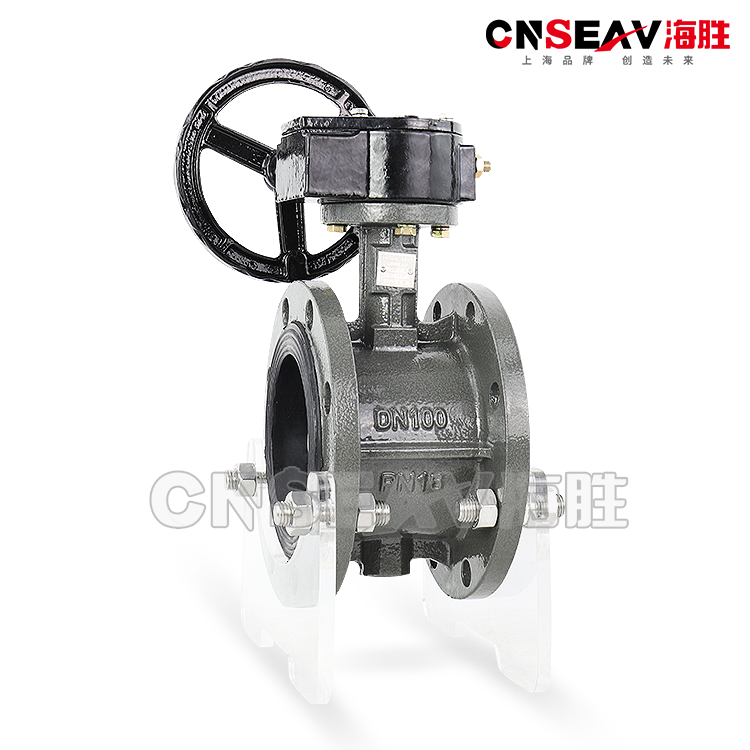

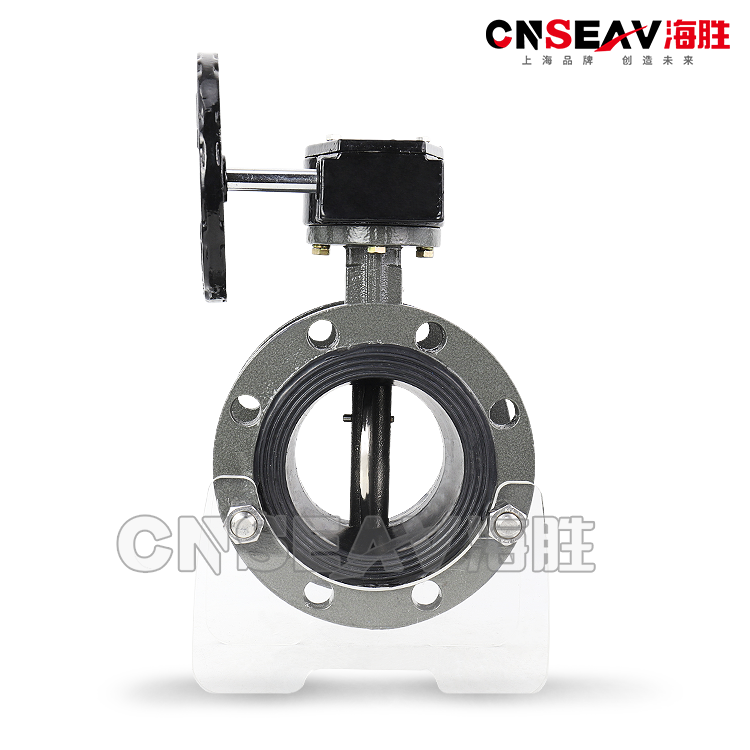

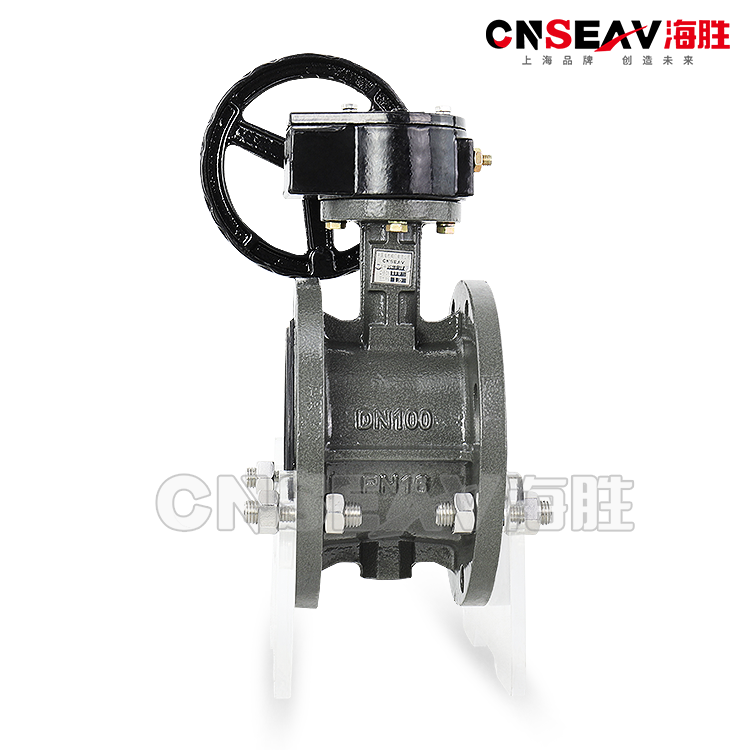

碳钢法兰手动蝶阀D341

  • 海胜
  • D341X-16C
  • 法兰
  • 空气、水、污水、蒸气、煤气、油品等。
  • 0℃~80℃
  • 1.6Mpa
  • 50~2000mm
  • 碳钢
  • 直通流道
  • 被广泛用于治金、电力、石油化工以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

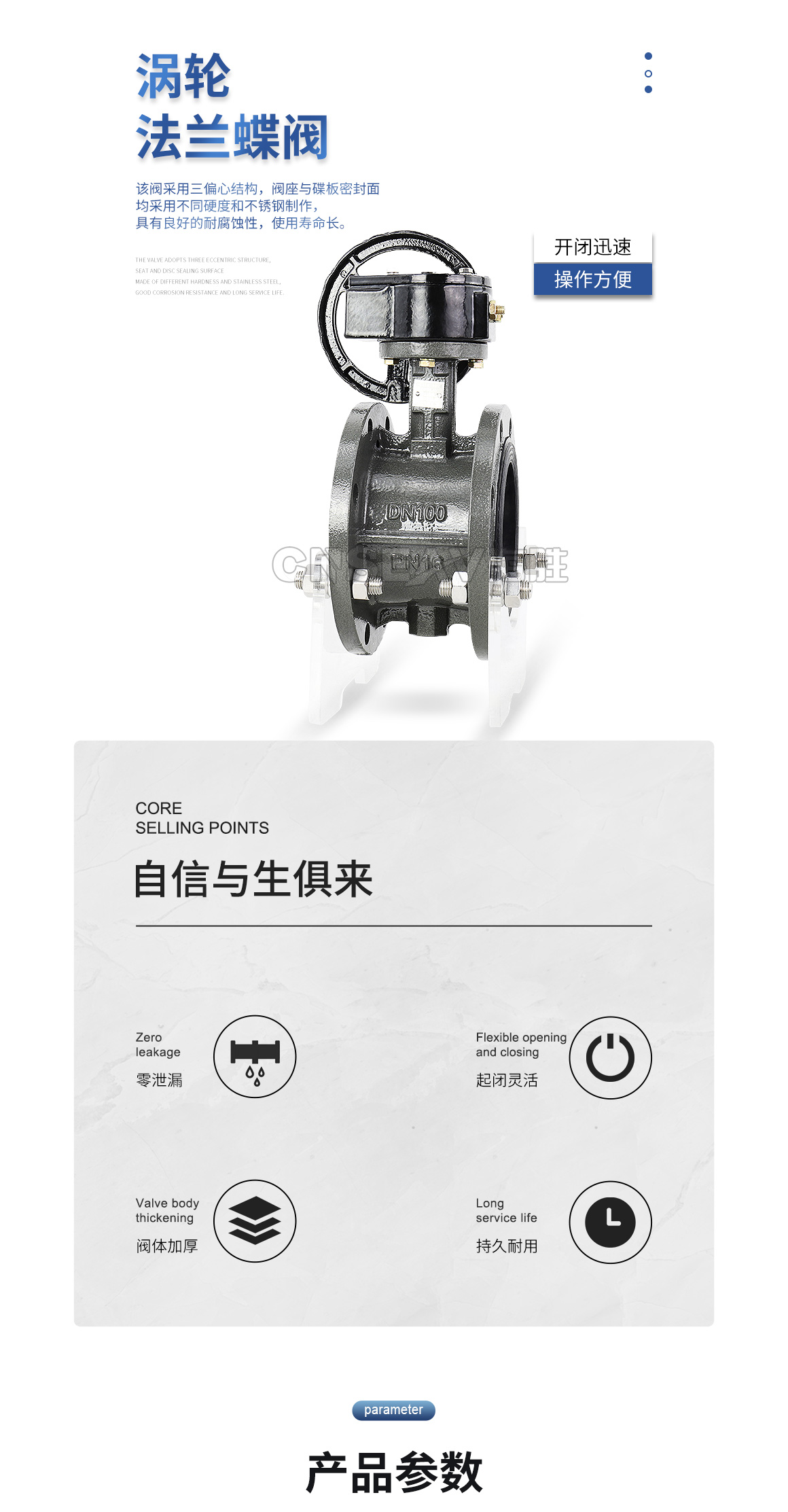

碳钢法兰手动蝶阀D341产品简介:

碳钢法兰手动蝶阀D341是通过驱动阀轴带动圆盘形的阀板在阀体内做90度旋转达到启闭做用的一种阀门,其启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的作用。蝶阀结构简单、体积小、重量轻,只由少数几个零件组成,而且蝶阀采用适应的材料可以满足低、中、高不同介质温度及腐蚀性介质的使用,并且具有较好的流量控制特性。碳钢法兰手动蝶阀D341被广泛用于治金、电力、石油化工以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。

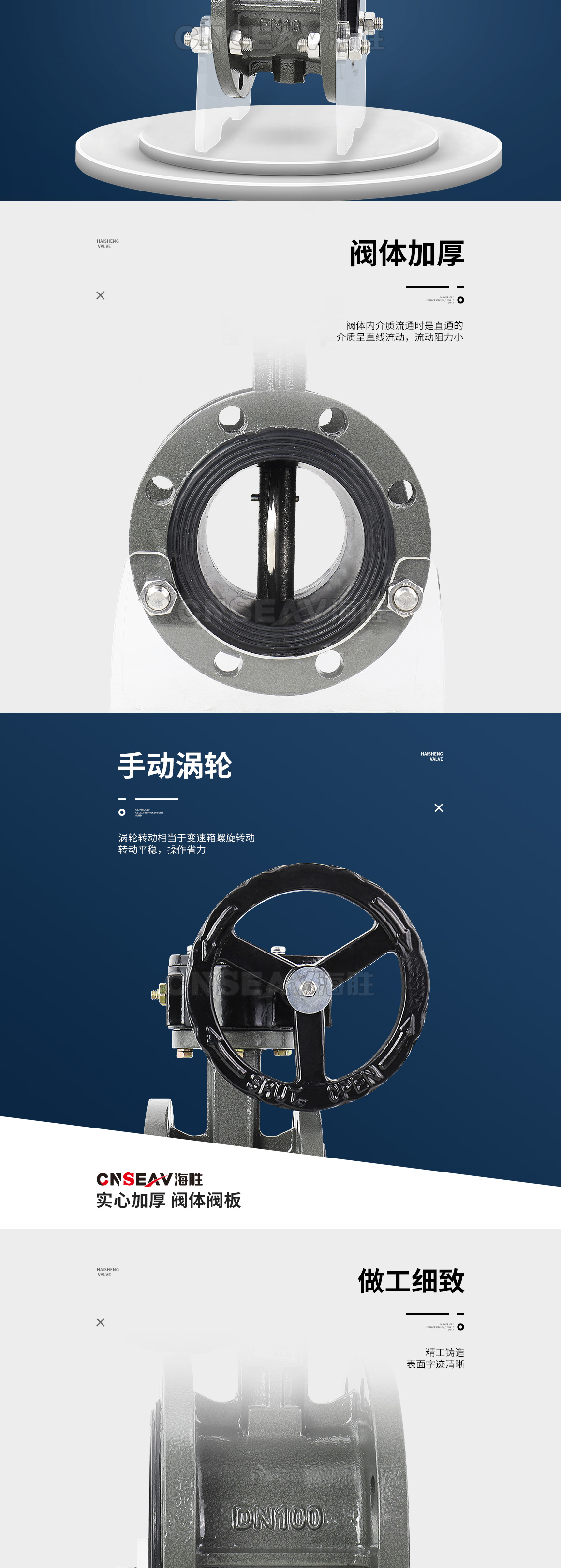

碳钢法兰手动蝶阀D341结构特点:
1、设计新颖合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。


碳钢法兰手动蝶阀D341工作原理:

在蝶阀体内,手轮驱动阀轴带动阀板转动,当蝶板处于管道平行时阀门处于全开状态,反向旋转90度,蝶阀蝶板与管道垂直时阀门关闭.同时可以通过调整蝶阀的启闭角度,做为流量调节使用。蝶阀的驱动装置除了涡轮转动外,还可以使用气动执行器和电动执行器达到具有自动启闭控制功能。

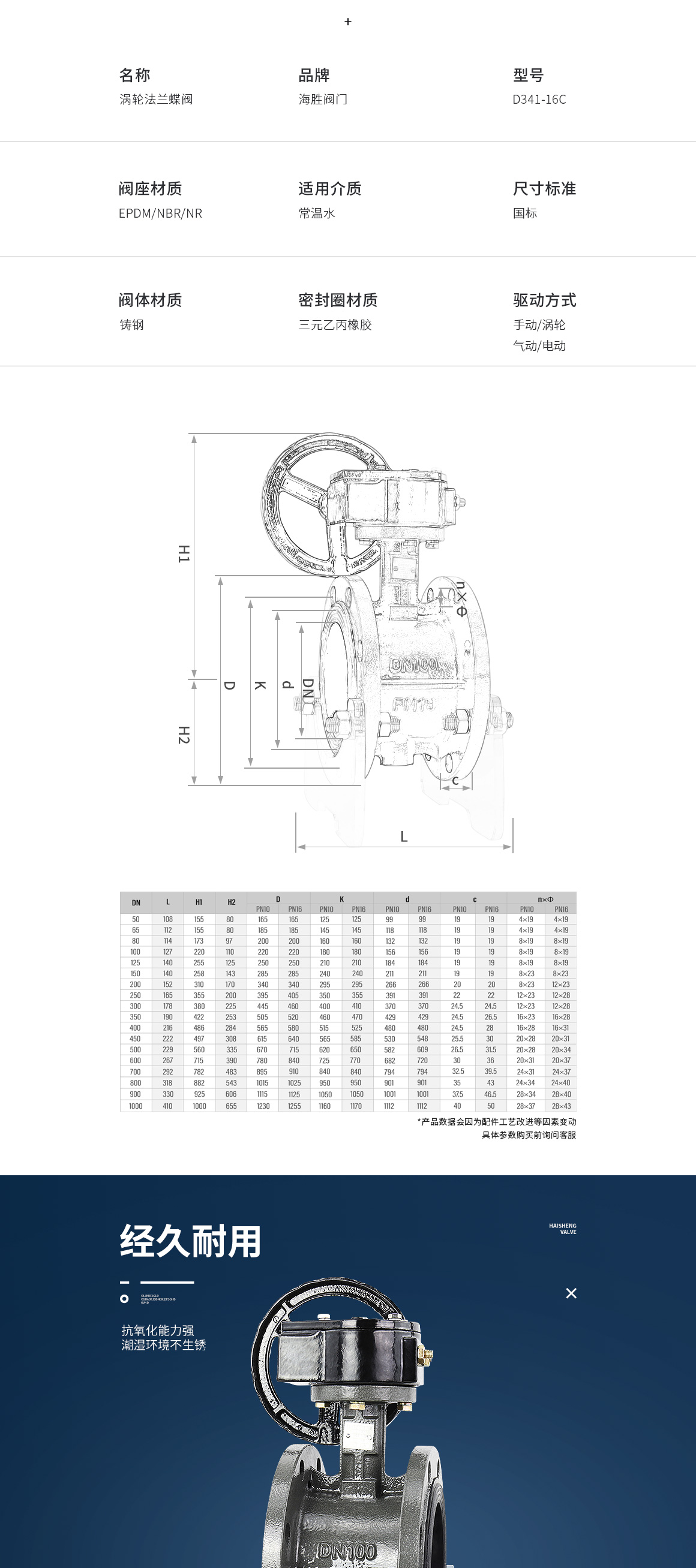

碳钢法兰手动蝶阀D341主要零件材料:

零件名称 材料
阀体 各种橡胶、聚四氟
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 球墨铸钢、铸钢、合金钢、不锈钢
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨




碳钢法兰手动蝶阀D341标准规范:

设计制造标准:GB/T 12238-2008
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
