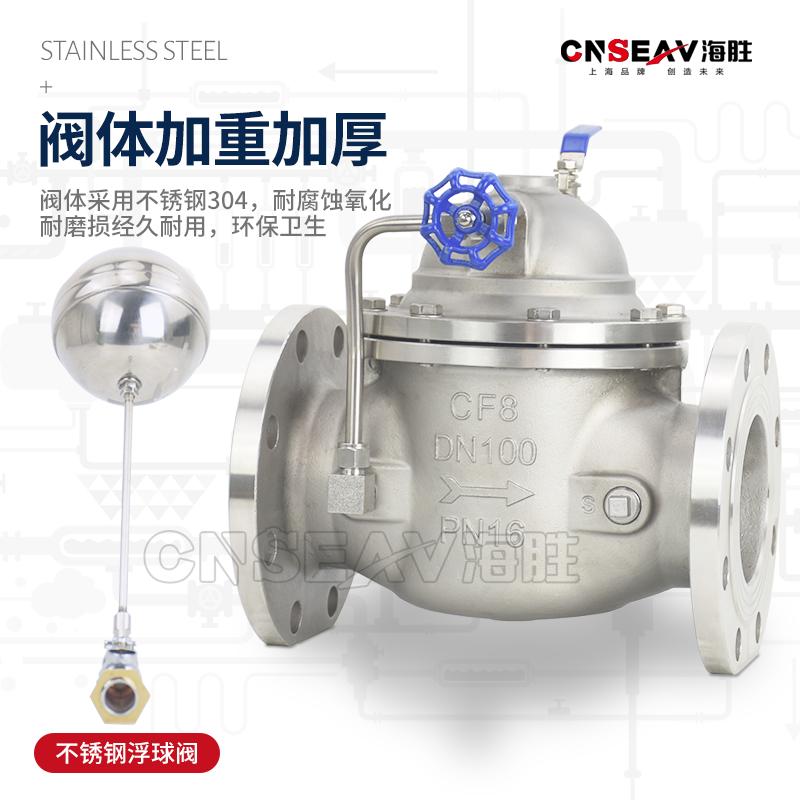

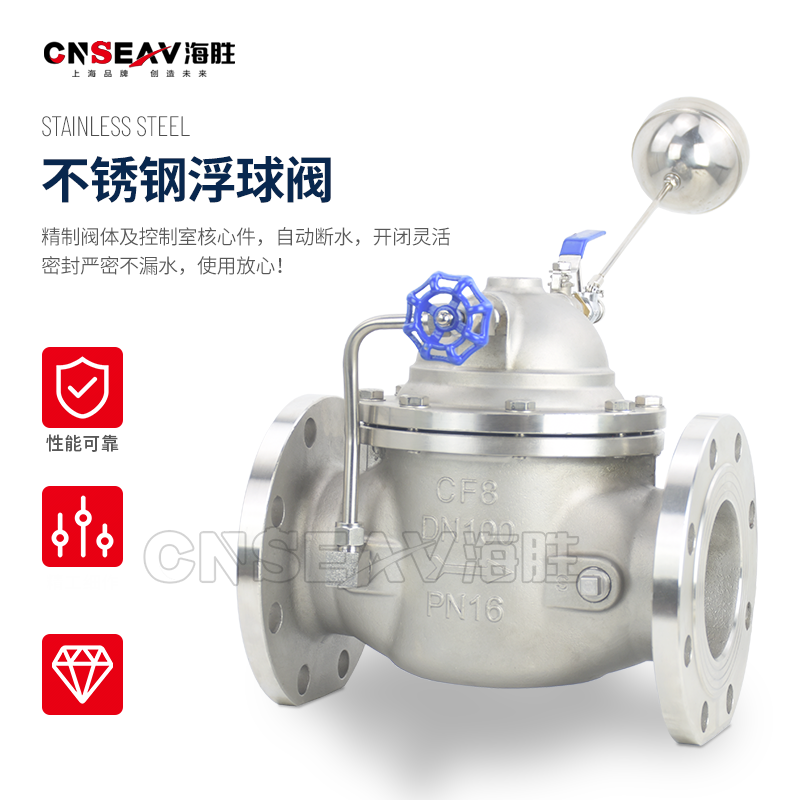

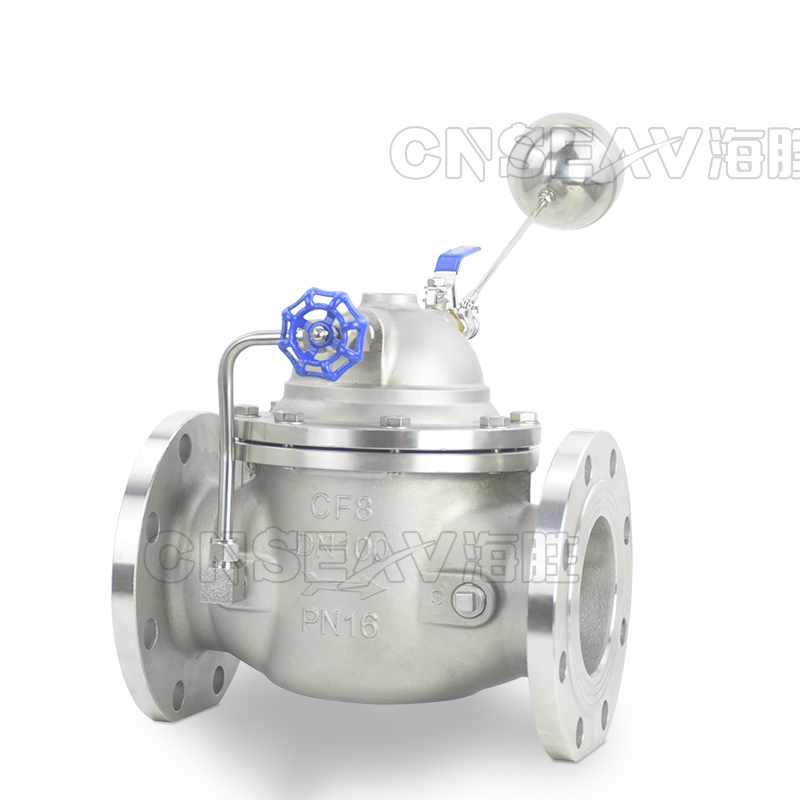

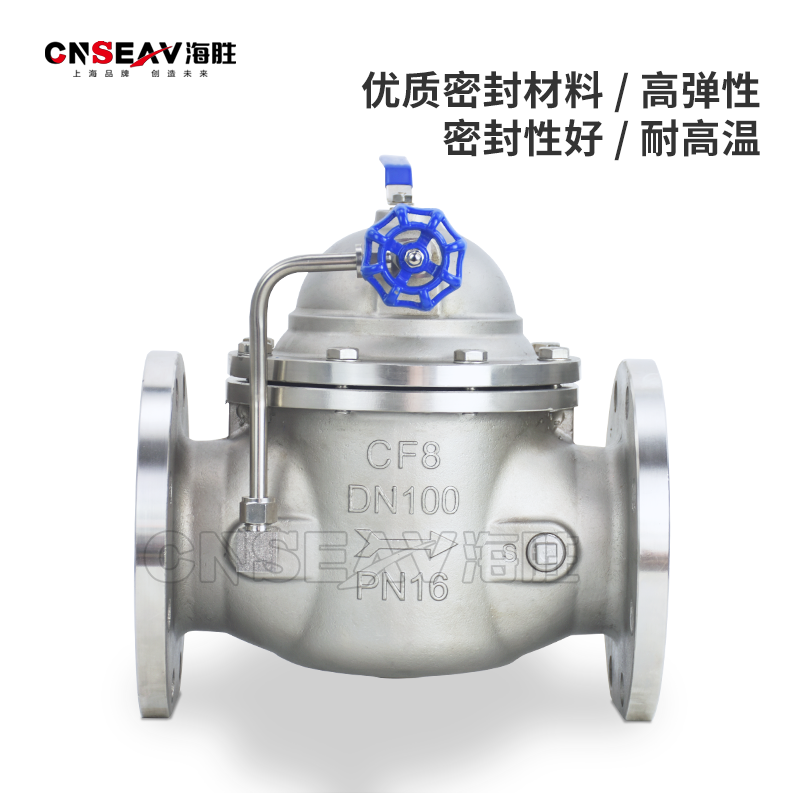

不锈钢遥控浮球阀100X产品介绍:
不锈钢遥控浮球阀是参照国内外同类型的先进产品进行设计和制造的,常用于高层建筑、工矿企业、公园等各类水池、水塔的自动供水系统,并具有体积小、重量轻、安装维修方便,主阀与浮球阀可分离等特点。阀体采用了全通道流线型设计,流体阻力小,流量大,密封效果好。由于在主阀上配装了导流管控制系统,利用水力自动操作,可自动控制水塔或水池的液位,保养简单,灵活耐用,液位控制准确度高,水位不受水压干扰且关闭紧密不漏水。
不锈钢遥控浮球阀100X结构形式:

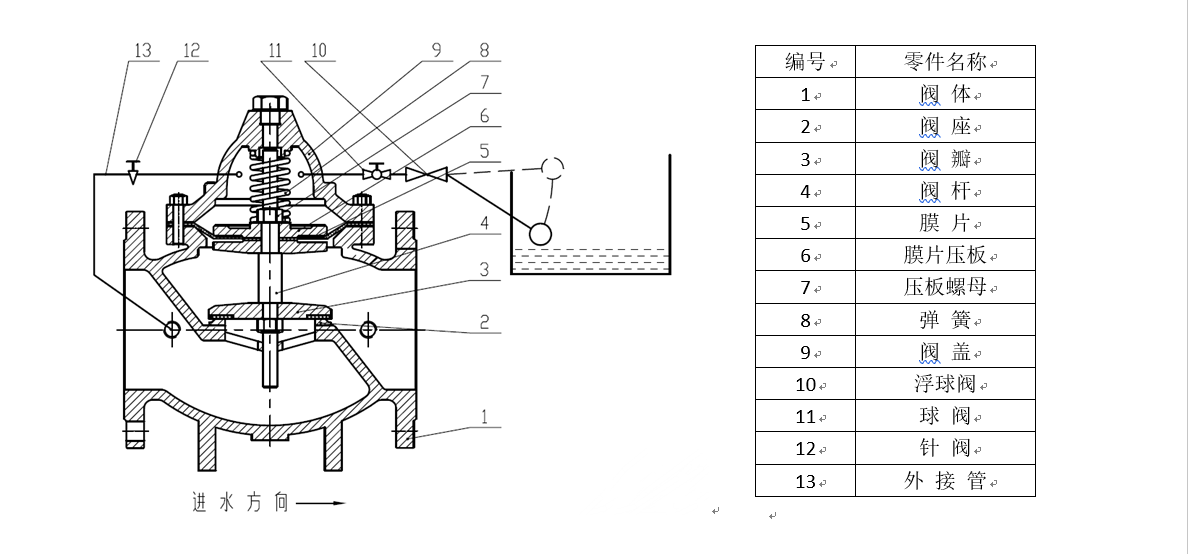

不锈钢遥控浮球阀由主阀、针阀(调节阀)、球阀、浮球阀和微型过滤器等组成,如图所示。
结构形式为液控截止形式,按不同口径采用橡胶隔膜式连接阀盘开启、关闭的形式。
不锈钢遥控浮球阀100X工作原理:
当管道从阀门的进水端给水时,由于针阀(调节阀)12,球阀11和浮球阀10是常开的,所以通过外接管13、针阀12的水进入阀盖控制室后,经球阀11和浮球阀10流进水箱,控制室内不能形成压力,则进入主阀盘下面的入口压力将主阀盘托起,打开主阀盘向水箱内大量供水。当水池或水塔内的水位逐渐升高,浮起球后把浮球阀10关闭时,阀盖控制室内的水便逐渐增加压力直至把主阀盘关闭,此时便起到了自动遥控的作用。当水位下降至一定程度,浮球随水面下降浮球阀阀被打开,控制室内的水流走,压力下降而把主阀盘托起,及时向水池或水塔补充储水。
不锈钢遥控浮球阀100X主要技术性能:
公称压力 (MPa) | 壳体试验压力 (MPa) | 密封试验压力 (MPa) | 最低开启压力(MPa) | 适用介质 | 介质温度 (℃) |
1.0 | 1.5 | 1.1 | 0.4 | 水 | 0~80 |
1.6 | 2.4 | 1.76 | |||
2.5 | 3.75 | 2.75 |
不锈钢遥控浮球阀100X尺寸规格:
公称尺寸 DN | 尺 寸(mm) | |||||
L | A1 | A | H1 | H | F | |
20 | 150 | 130 | 325 | 179 | 212 | 116 |
25 | 160 | 130 | 325 | 179 | 212 | 116 |
32 | 180 | 130 | 325 | 179 | 212 | 116 |
40 | 200 | 140 | 335 | 210 | 265 | 168 |
50 | 203 | 140 | 335 | 210 | 265 | 168 |
65 | 216 | 140 | 335 | 215 | 310 | 180 |
80 | 241 | 145 | 345 | 245 | 350 | 210 |
100 | 292 | 155 | 365 | 305 | 460 | 284 |
125 | 330 | 165 | 385 | 365 | 520 | 310 |
150 | 356 | 180 | 410 | 415 | 570 | 370 |
200 | 495 | 205 | 465 | 510 | 840 | 463 |
250 | 622 | 225 | 505 | 560 | 890 | 525 |
300 | 698 | 245 | 545 | 658 | 1030 | 625 |
350 | 787 | 275 | 595 | 696 | 1090 | 705 |
400 | 914 | 285 | 625 | 735 | 1150 | 778 |
450 | 978 | 285 | 625 | 735 | 1150 | 778 |
500 | 978 | 410 | 780 | 750 | 1110 | 690 |
600 | 1230 | 456 | 888 | 850 | 1286 | 785 |
不锈钢遥控浮球阀100X安装与维护:
1、不锈钢遥控浮球阀主阀安装于水池或高位水塔的进水管上,最佳安装方式是水平安装在管线上,阀盖朝上,其它安装方式也可达到操作功能;
2、安装前要彻底清除管道内的杂物,彻底冲洗管道。安装时要注意主阀体外水流标示箭头,遵循方向安装;
3、主阀前要装一只闸阀和一只过滤器,主阀后也要装一只闸阀,以便于维修;
4、试水时要慢慢开启主阀前的闸阀,慢慢增加压力,同时注意主阀体外的控制管路是否漏水;
5、为出厂时包装方便,浮球阀装于主阀上;
6、主阀导管进口处的微型过滤器要2-3月清洗一次。
