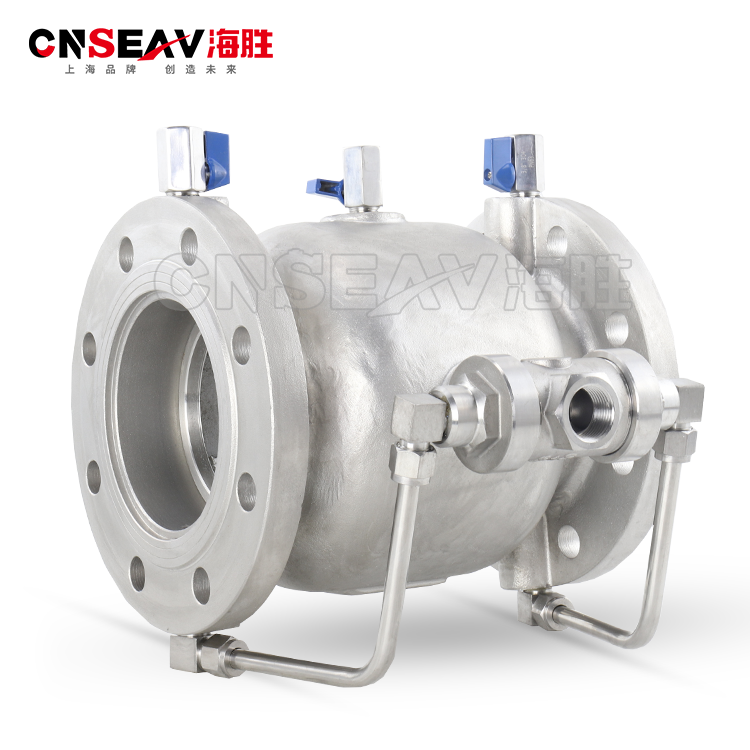

不锈钢低阻力倒流防止器LHS743X

  • 海胜
  • LHS743X-16P
  • 法兰
  • 常温水
  • ≤65℃
  • 1.0~1.6MPa
  • 50~400mm
  • 不锈钢
  • 直通流道
  • 主要用于城镇供水管网与各类用户管网之间,或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

不锈钢低阻力倒流防止器LHS743X概述:

不锈钢低阻力倒流防止器LHS743X是由两个相互独立的弹簧助闭弹性密封止回阀和中间减压腔内一个独立的水力差动式泄水阀构成,是一种严格限定管道中的压力水只能单向流动的水力控制组合装置,它的功能是在任何工况下防止管道中的介质倒流,达到避免倒流污染的目的。泄水阀的压力腔与上游供水压力相连,三个内部阀门除共用阀体外,无机械上的联系(亦即不会同时发生共同的相关的机械故障),并保证各自独立动作,严格限定管道中的压力水只能单向流动。


不锈钢低阻力倒流防止器LHS743X特点:

1、超低水损、节能显著:在经济流速时(流速2米/秒),水头损失小于0.04Mpa.

2、空气隔断、自动排水:主阀关闭时,排水器自动开启、中间腔泄压为零,主阀的上下游之间实现空气隔断或零压隔断,隔断性能安全可靠。

3、节地节材、安装灵活:外形小、自重轻,结构长度仅为现有同类产品的30%;可以水平或垂直安装。


不锈钢低阻力倒流防止器LHS743X适用场所:

 不锈钢低阻力倒流防止器主要用于城镇供水管网与各类用户管网之间,或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。


不锈钢低阻力倒流防止器工作原理:

●正向通水:进口压力大于出口压力时,两个止回阀瓣开启,排水器关闭。在2m/s流速时,流通水损小于0.04Mpa.
●反向关闭:进口压力小于等于出口压力时,两个止回阀瓣关闭,排水器开启;如果没有垃圾卡阻,两个止回阀瓣密封关闭,排水器出口不排水,中间腔与大气相通,中间腔压力为零。
●防止回流污染:进口压力小于出口压力时,两个止回阀瓣处于关闭状态,排水器处于开启状态如果其中一个或两个止回阀瓣的阀口有垃圾卡阻,产生渗漏,所漏介质均流向中间腔,经过排水器直接排出阀外,防止对进口端的回流污染。
注:P1为进口端压力,P2为中间腔压力,P3为出口压力。


不锈钢低阻力倒流防止器LHS743X主要零部件材料:

序号

零部件名称

材质

1

阀体

铸铁、球墨铸铁、铸钢、不锈钢

2

阀盖

铸铁、球墨铸铁、铸钢、不锈钢

3

阀盘

球墨铸铁

4

弹簧

不锈钢、铬钒钢

5

防污阀

黄铜



不锈钢低阻力倒流防止器安装和维护保养:

1、为了安装和检修方便,确保倒流防止器的正常使用,在倒流防止器之前应设置控制阀门和过滤器,在倒流防止器之后应设置伸缩器(或软接头)和控制阀门;

2、倒流防止器的排水器的排水出口需另外安装引流管,引至集水井的正上方≥100mm处,其间不得设置可能阻断介质流动的阀门;集水井的排污口径大小应能保证排水通畅;

3、为了便于日常检测和维护,低阻力倒流防止器应尽可能避免设置在室外阴井内,最好设置在室内,并留有足够空间,一般下沿≥300mm,便于安装检修;

4、低阻力倒流防止器可水平与垂直安装,管道介质流向应与主阀阀体上箭头方向一致。主阀上的检验小球阀可对外,便于检测;

5、安装前必须对管网进行彻底清除,并定期将过滤器中的过滤网进行清洗。


不锈钢低阻力倒流防止器LHS743X

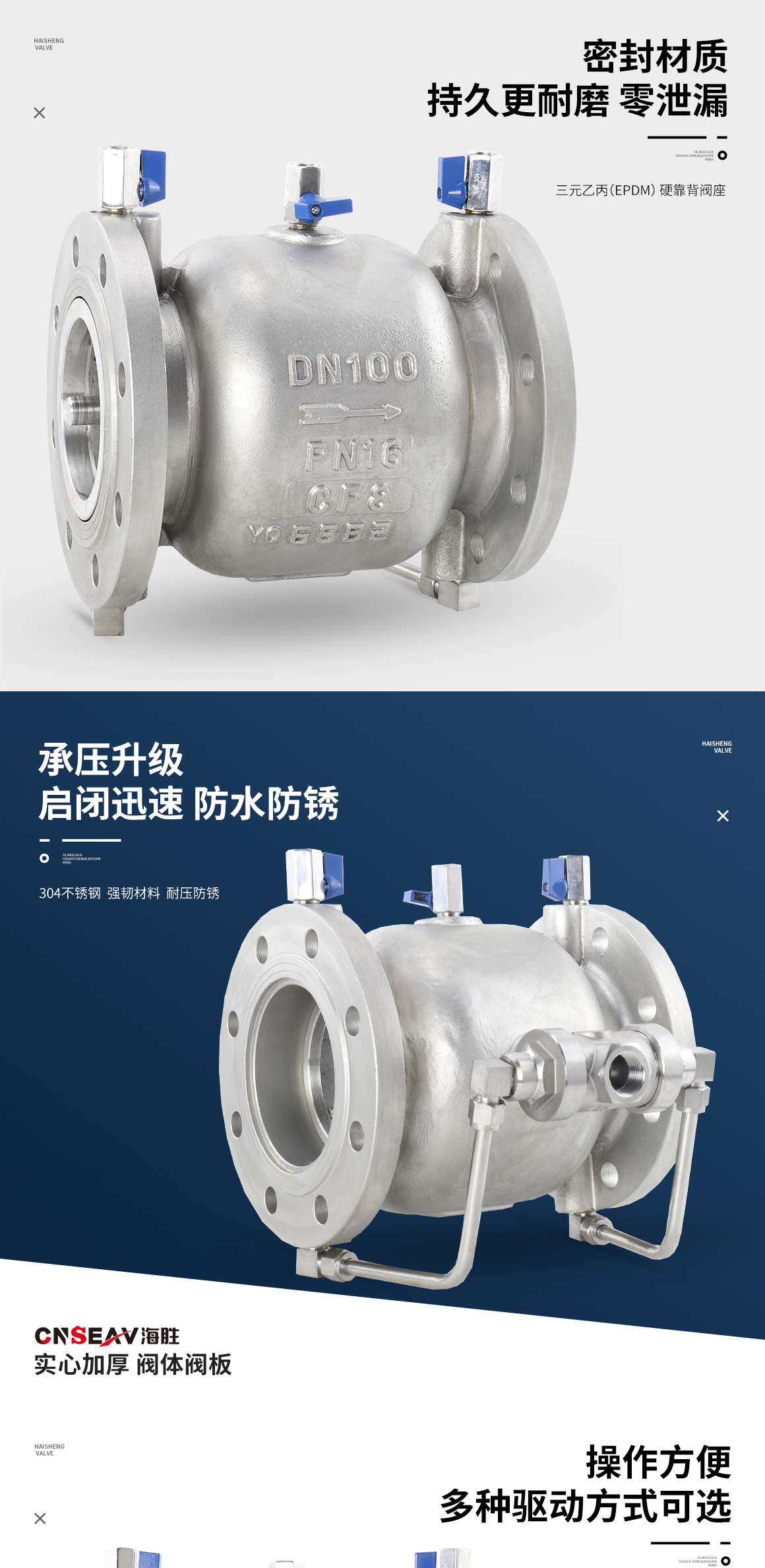

不锈钢低阻力倒流防止器LHS743X图片

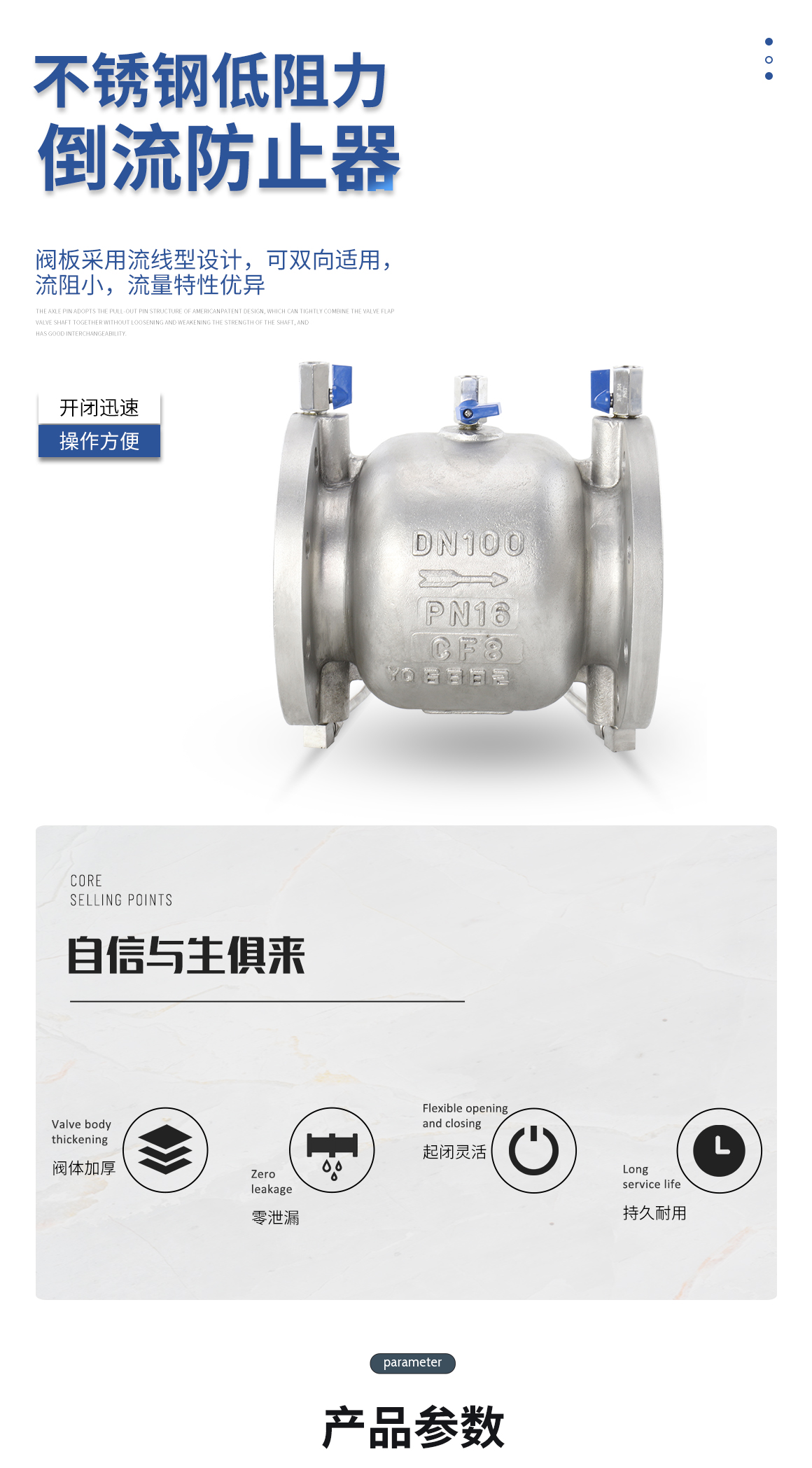

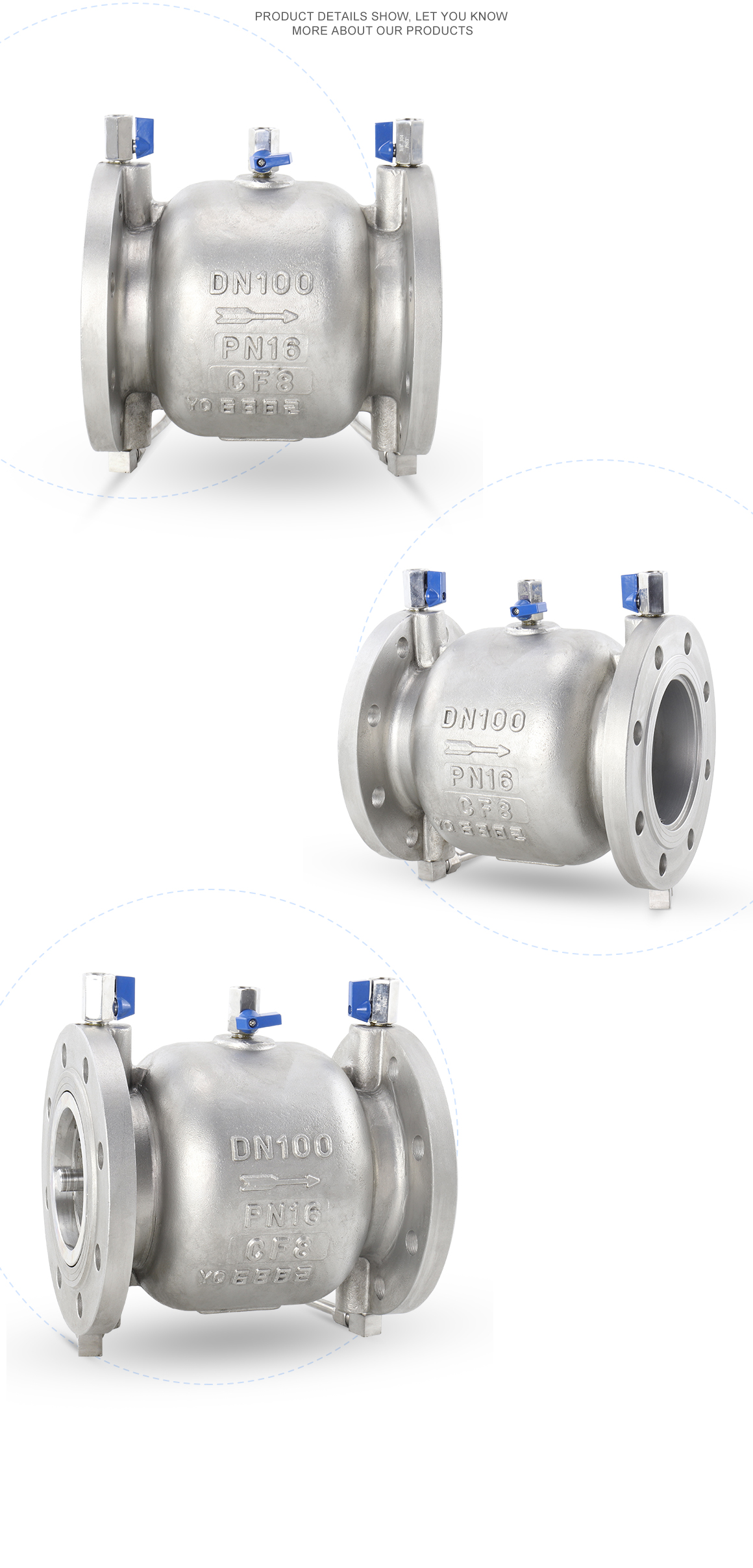

不锈钢低阻力倒流防止器LHS743X图片

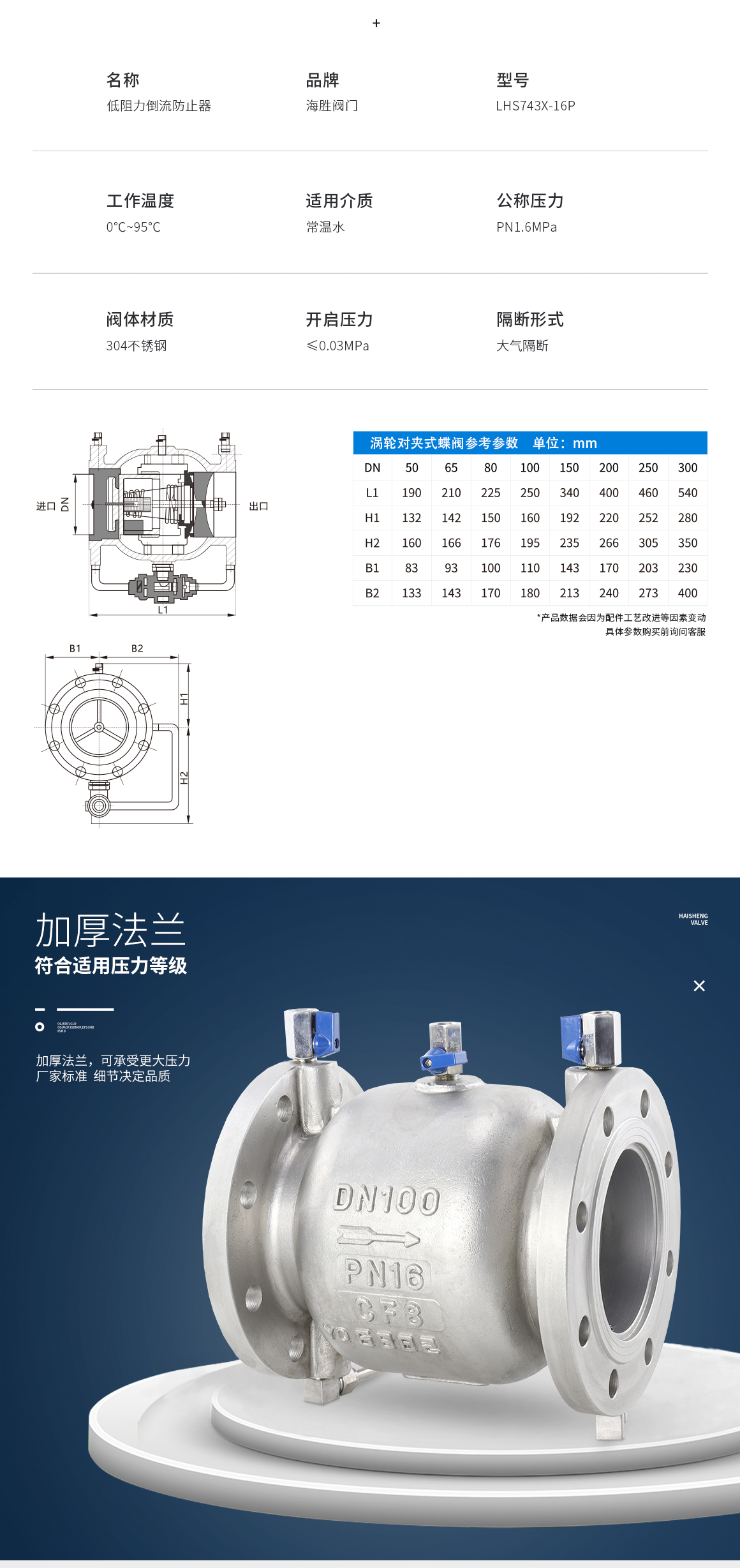

不锈钢低阻力倒流防止器LHS743X图片

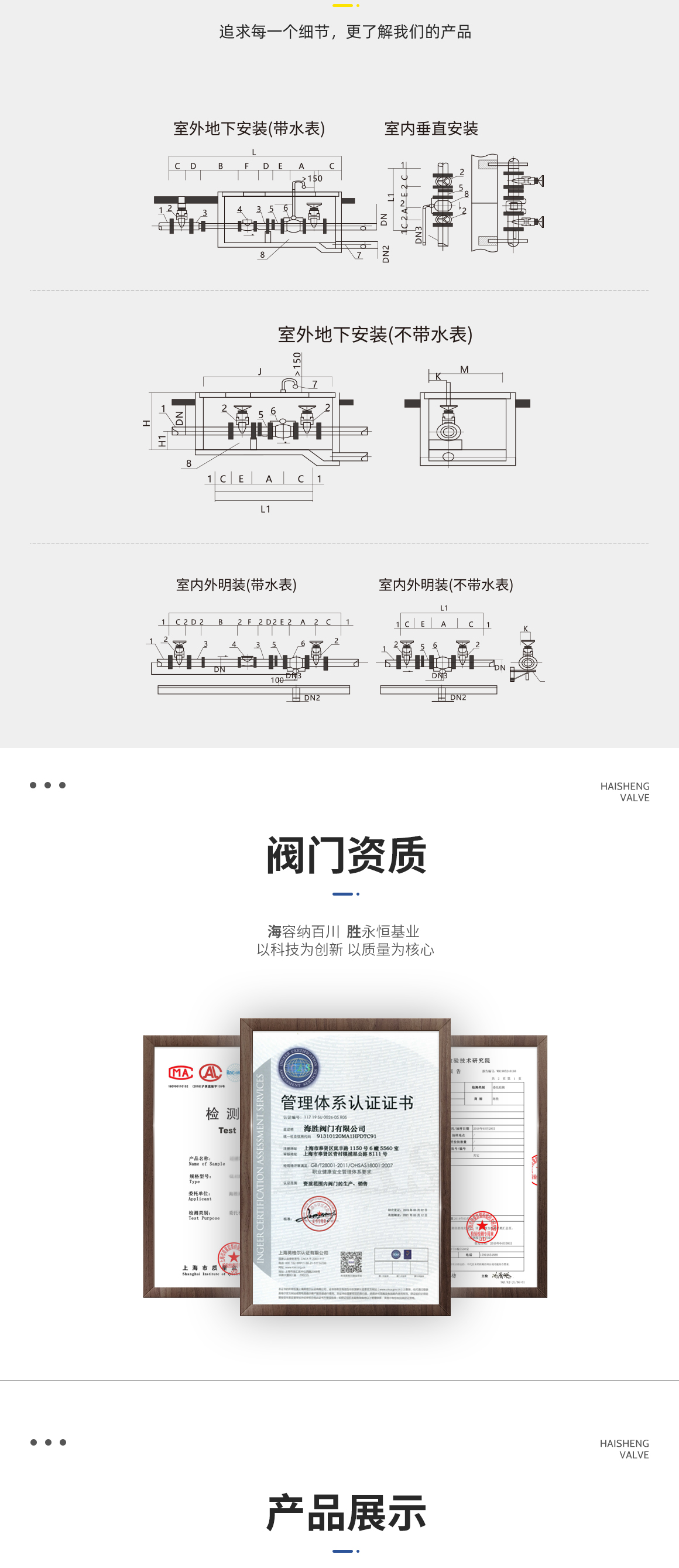

不锈钢低阻力倒流防止器LHS743X资质

不锈钢低阻力倒流防止器LHS743X图片
