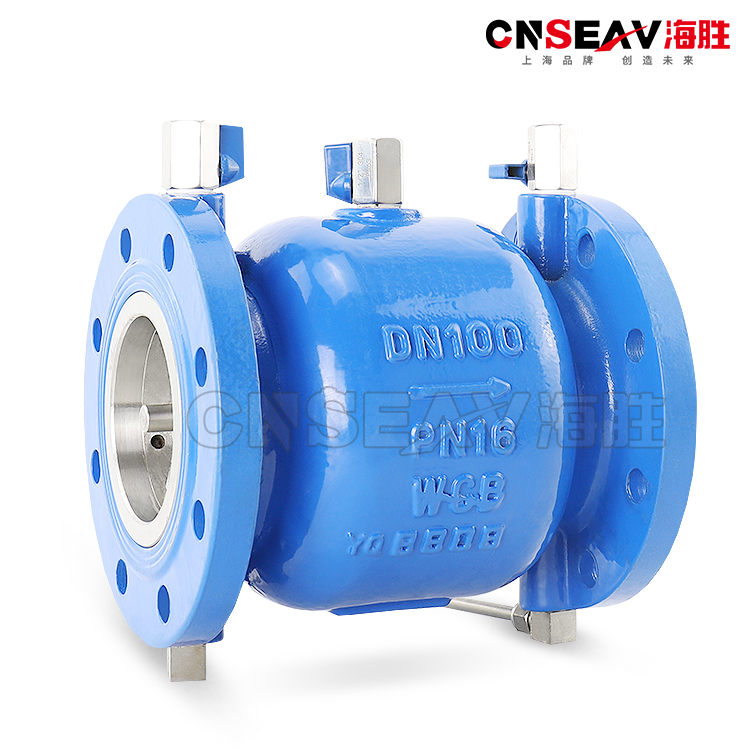

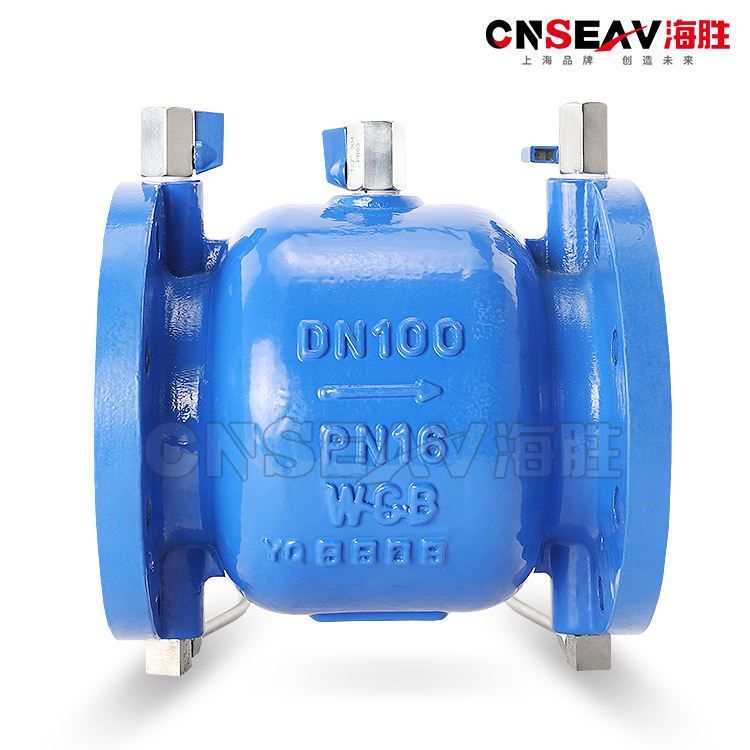

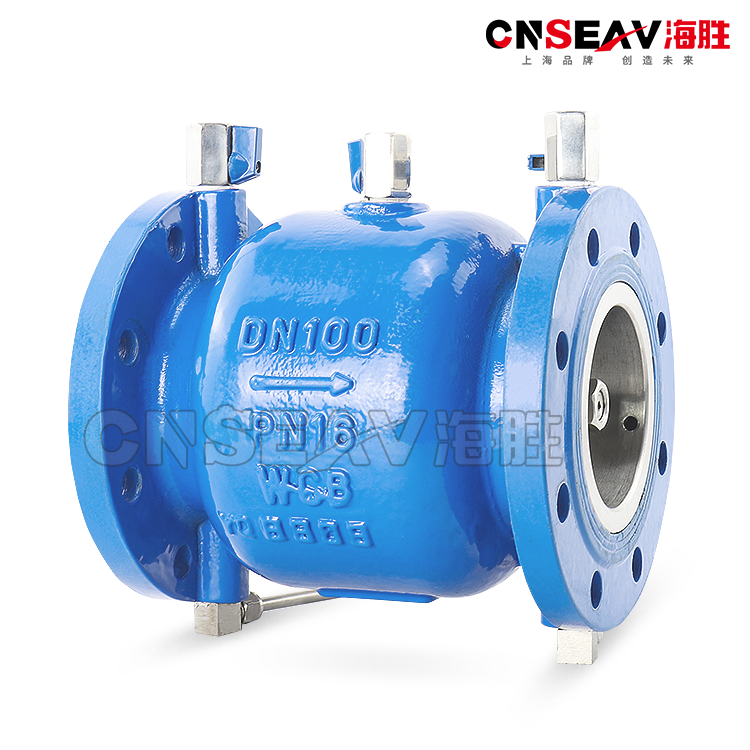

球墨铸铁低阻力倒流防止器LHS743X

  • 海胜
  • LHS743X-16Q
  • 法兰
  • 0℃~80℃
  • 1.6Mpa
  • 50~200mm
  • 球墨铸铁
  • 直通流道
  • 主要用于城镇供水管网与各类用户管网之间,自来水总管和小区用户水表后;或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

球墨铸铁低阻力倒流防止器LHS743X产品概述:
球墨铸铁低阻力倒流防止器LHS743X用于防止生活饮用水管道发生回流污染的安全装置,是我公司自行研制开发的、安全可靠、防止饮用水回流污染的新颖阀门,以确保生活饮用水的卫生和安全。检修管道和断电时,自来水常常中断,一旦供电恢复,自来水则变得又黄又脏,这是由于在断水过程中,从消防管道、无人居住的楼宇或自来水管尚未使用的支管中的死水、锈水倒流所致。为了让居民喝上洁净水,倒流防止器这一装置能有效阻止上述情况下脏水倒灌的发生,既保证了居民饮水安全,又可节约水资源。
球墨铸铁低阻力倒流防止器LHS743X由两个隔开的止回阀和一个液压传动的泄水阀组成。由于止回阀的局部水头损失,中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态,管路正常供水。在压力异常时,(即出口端压力高于中间腔),即使两个止回阀都不能反向密封,安全泄水阀也能自动开启将倒流水泄空,并形成空气隔断,保证上游供水卫生安全。一般来说,本产品适用于清水或物理、化学性质类似清水且不允许介质倒流的管道系统中。


球墨铸铁低阻力倒流防止器LHS743X产品特点:

1、主阀由前后两个止回阀和中间自动排水器组成。
2、在前后止回阀产生渗漏时,能够自动排水,阻断回流,严格防止回流污染,保护上游管道内的水质。
3、超低水损、节能显著:水头损失小于0.03Mpa;
4、空气隔断、自动排水:在回流状态发生时,主阀关闭时,排水器自动开启、中间腔泄压为零,主阀的上下游之间实现空气隔断或零压隔断,有效防止回流污染。
5、节地节材、安装灵活:外形小、自重轻,结构长度仅为现有同类产品的30%;可以水平或垂直安装.
6、符合涉水产品卫生安全标准。


球墨铸铁低阻力倒流防止器LHS743X适用场所:

球墨铸铁低阻力倒流防止器LHS743X主要用于城镇供水管网与各类用户管网之间,自来水总管和小区用户水表后;或者生活饮用水与中水、消防水、空调水、绿化水等异质水系统之间交叉连接时的有效隔断,或者无负压设备的配套安装,能够严格防止倒流污染的发生。


球墨铸铁低阻力倒流防止器LHS743X工作原理:

1、正常供水:清洁市政生活水从上止回阀经过排水器到下止回阀出口向用户供水,上止回阀进口高压水通过高压软管进入排水器隔膜上腔,而隔膜下腔与上止回阀出口(下止回阀进口)相通,由于其存在一定的压差ΔP1=0.035MPa,推动阀瓣下移,排水器关闭,倒流防止器正常供水;当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差ΔP1=0.035MPa,排水器仍呈关闭状态,如进口压力下降,中间腔和阀前压差ΔP1≤0.022MPa时,则排水器控制弹簧推开阀芯,打开排水器让中间腔排水,使ΔP1保持在0.035MPa;

2、密封失灵时:球墨铸铁倒流防止器之后管网压力升高,超过阀前进口压力时,如下止回阀密封完好无渗漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当下止回阀密封破坏产生渗漏,下止回阀之前压力升高,造成排水器隔膜上下压差减小,排水器打开,排水泄压;此时,如上止回阀同时密封破坏,由于下止回阀倒流回的高压水已泄压减压,故不会倒流回上止回阀; 当阀后压力高于阀前压力时,如供水压力不断下降,则排水器隔膜上部压力下降,排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进入真空腔,从而防止产生虹吸倒流现象。

3、本阀开启压力≤0.07MPa,规范规定在0.06~0.1MPa范围内,进水口止回阀工作压差为0.035MPa,总的压力损失请参考曲线图。


球墨铸铁低阻力倒流防止器LHS743X规格尺寸:

型号

公称通径

外形尺寸

材质

压力等级

Mm

英寸

L

H

H1

壳体:球墨铸铁或不锈钢

内件:不锈钢

PN10

PN16

LHS743X

50

2

185

270

160

65

21/2

210

286

166

80

3

225

310

176

100

4

250

335

195

150

6

340

410

235

200

8

400

466

266

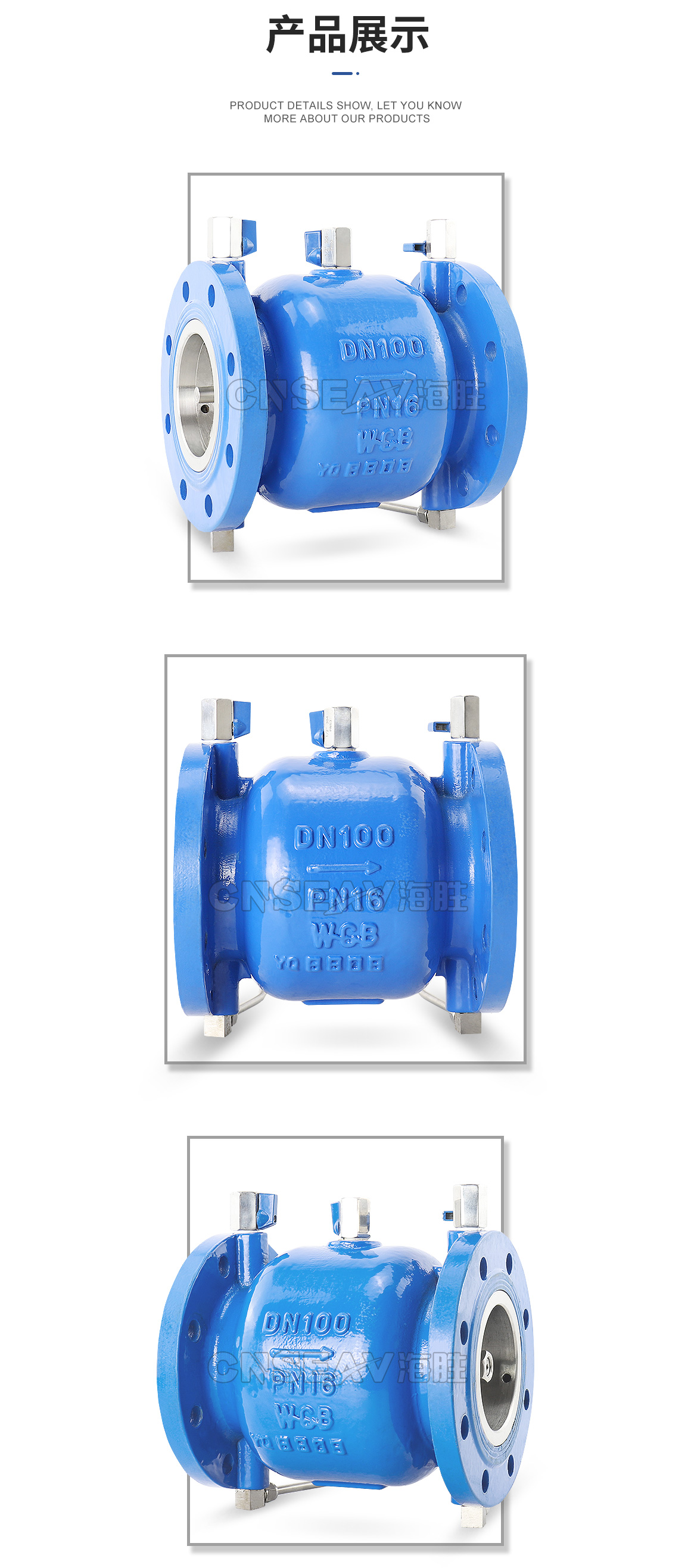

球墨铸铁低阻力倒流防止器LHS743X图片

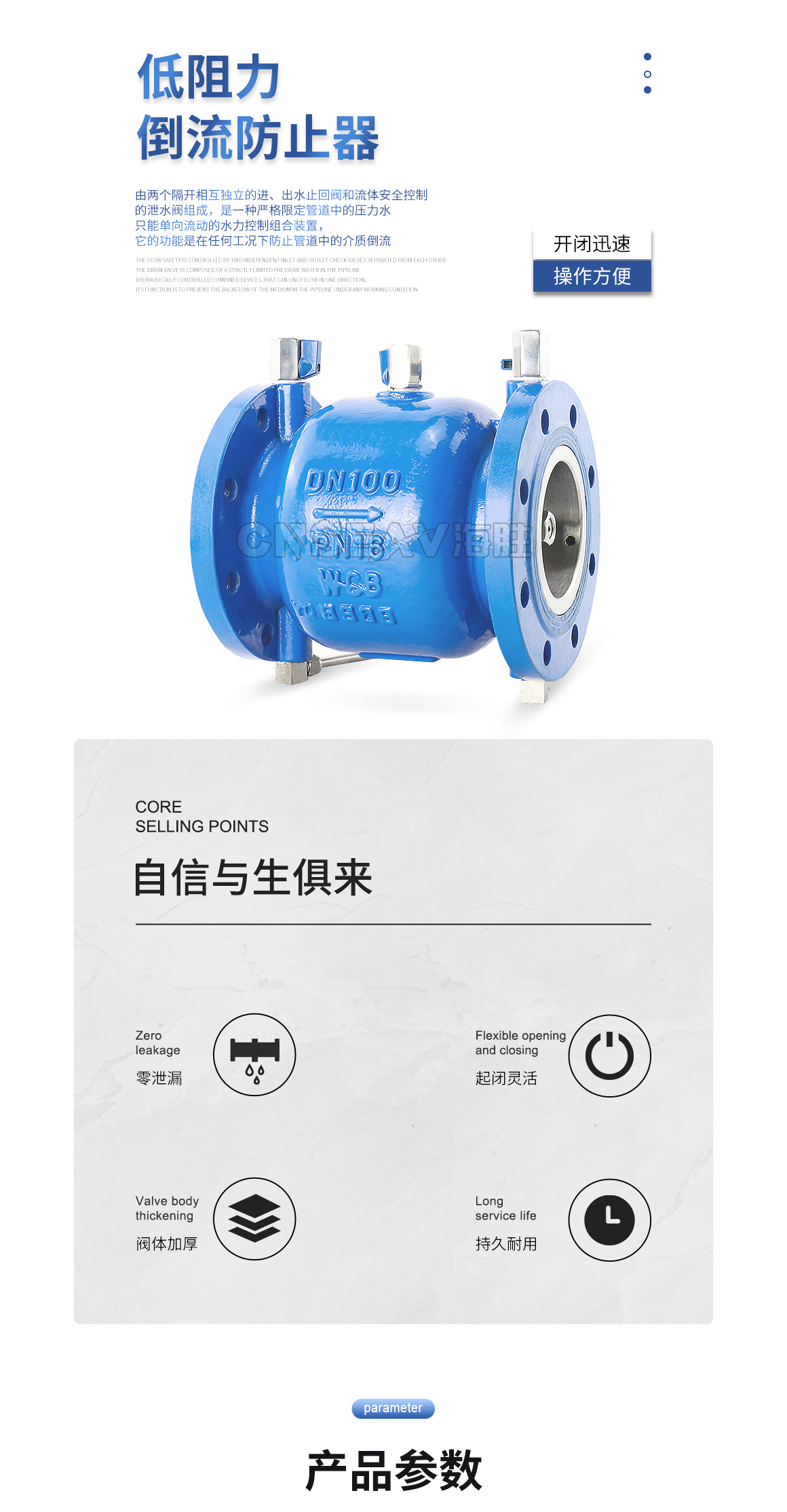

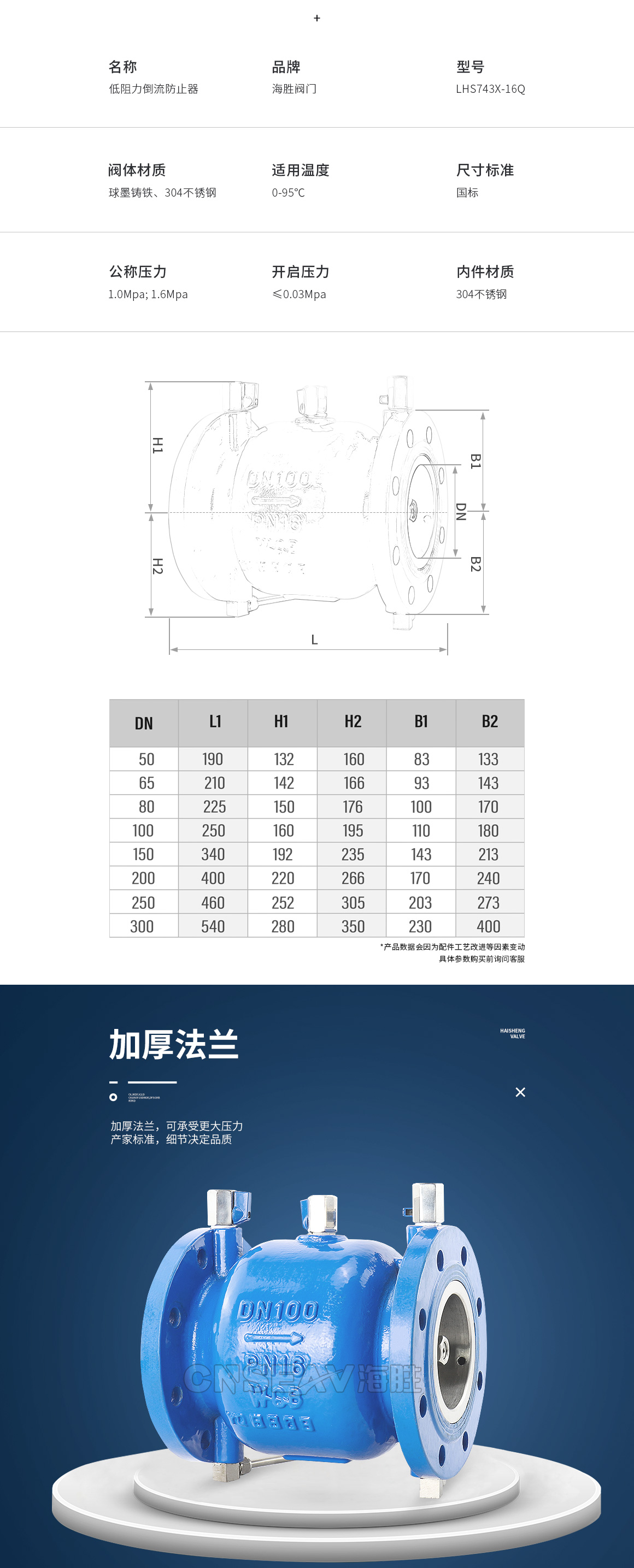

球墨铸铁低阻力倒流防止器LHS743X参数

球墨铸铁低阻力倒流防止器LHS743X图片

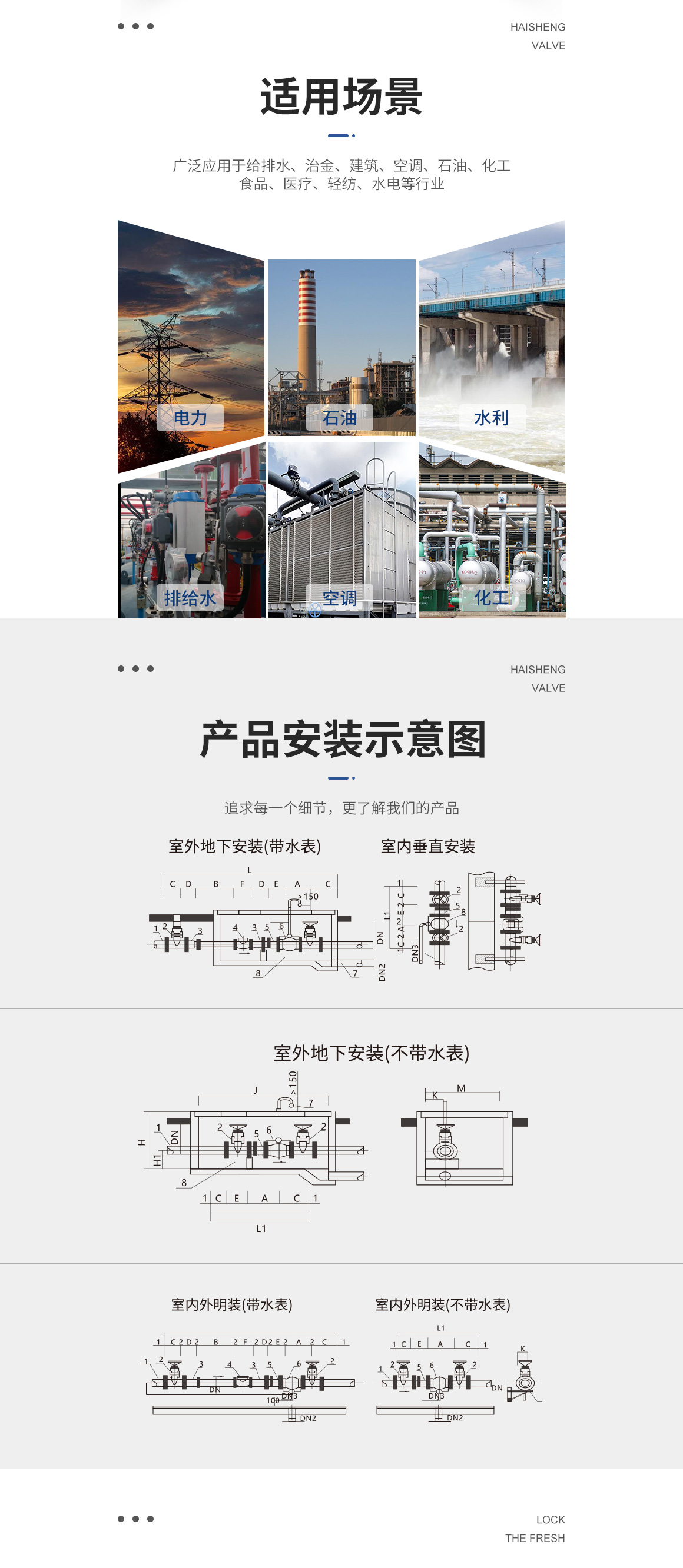

球墨铸铁低阻力倒流防止器LHS743X适用场景

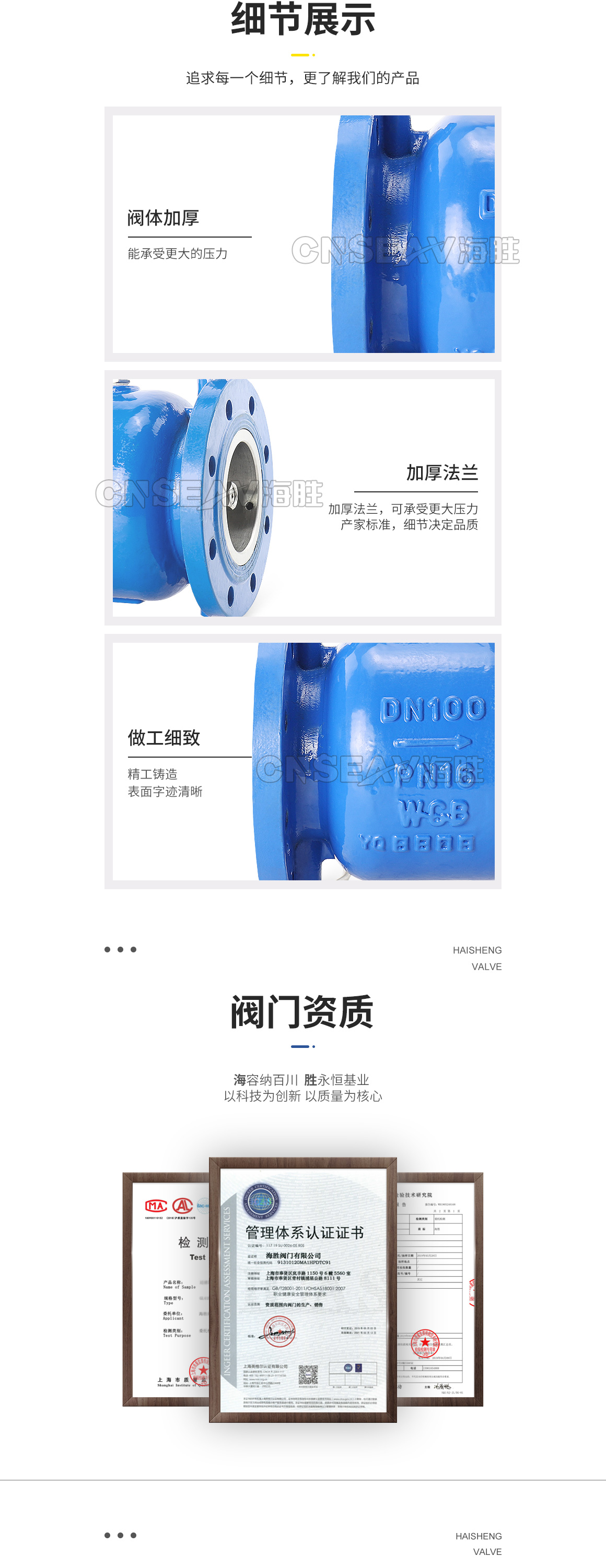

球墨铸铁低阻力倒流防止器LHS743X图片

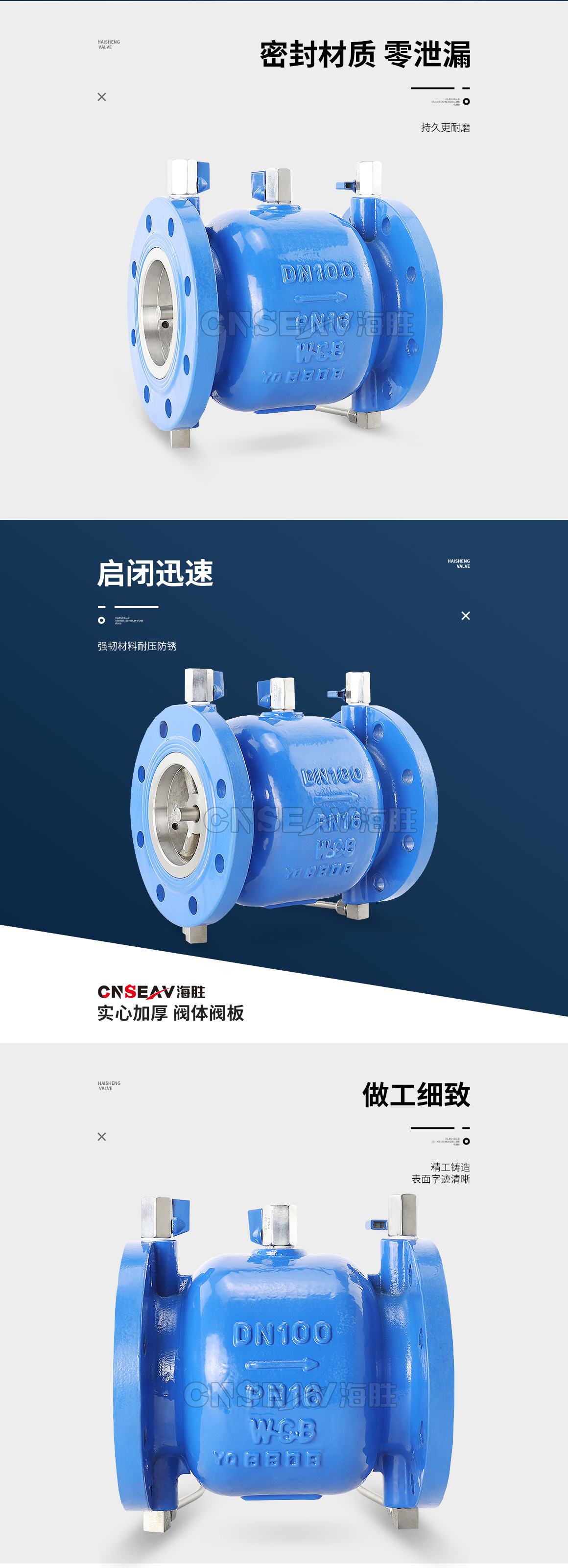

球墨铸铁低阻力倒流防止器LHS743X图片
