自力式压差控制阀ZYC是一种自动恒定压差的水力工况平衡用阀,应用于集中拱热、中央空调等水系统中,有利于被控系统各用户和末端装置的自主调节,尤其适用于分户计量供暖系统和变流量空调系统。自力式压差控制阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成,一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器,其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器,其压差值是按被控采暖系统的阻力选用,回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的一些用户进行室温调节,阻力增加或减少时,会引起循环流量变化,直至膜片两侧的压力平衡为止,使被控系统内部自动调节。
自力式压差控制阀ZYC结构特点:
1、恒定被控系统压差;
2、支持被控系统内部自主调节;排除外网压差波动对被控系统的影响;
3、采用先进技术膜片,理论误差为零,且可承受0.8MPa的压差;
4、采用先进的无级调压结构,控制压差可调比可达25:1;

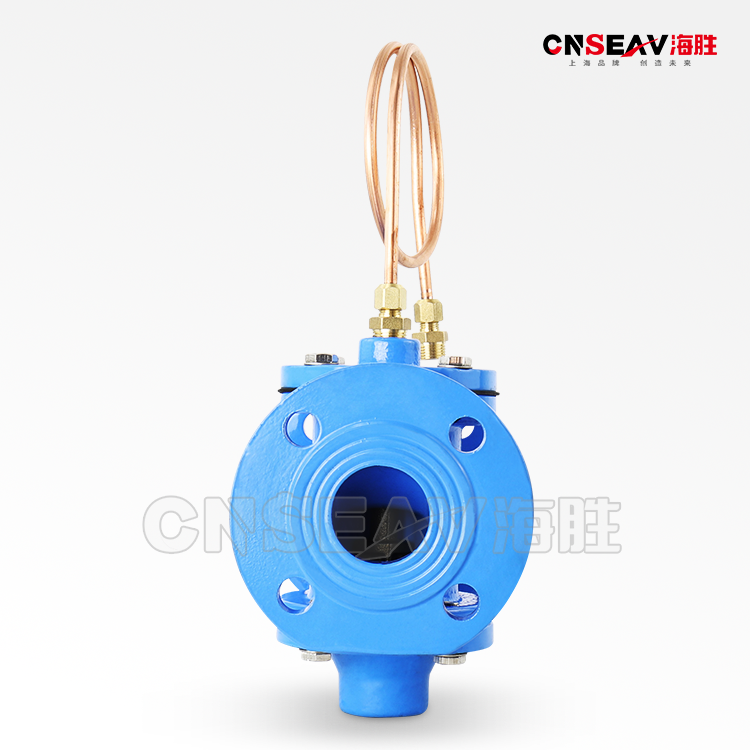

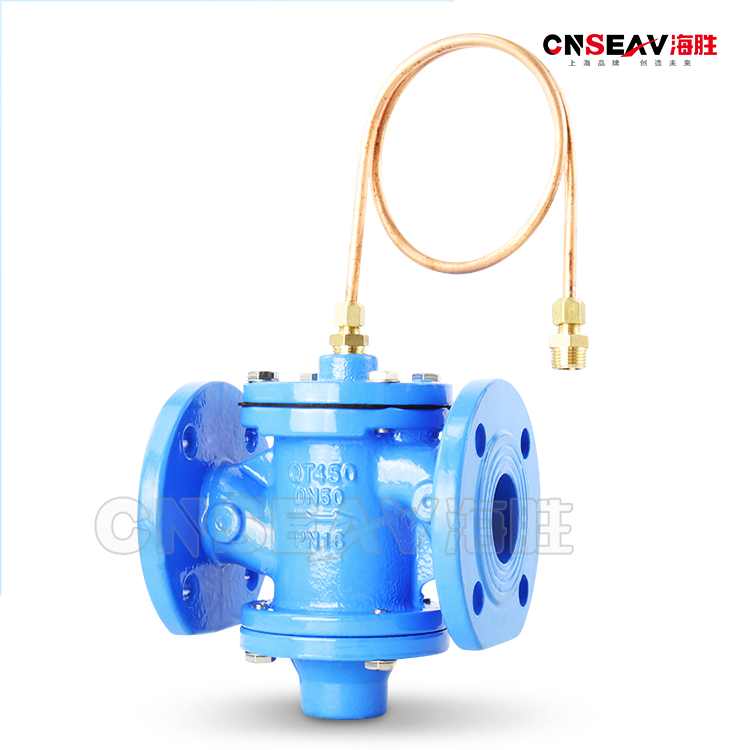

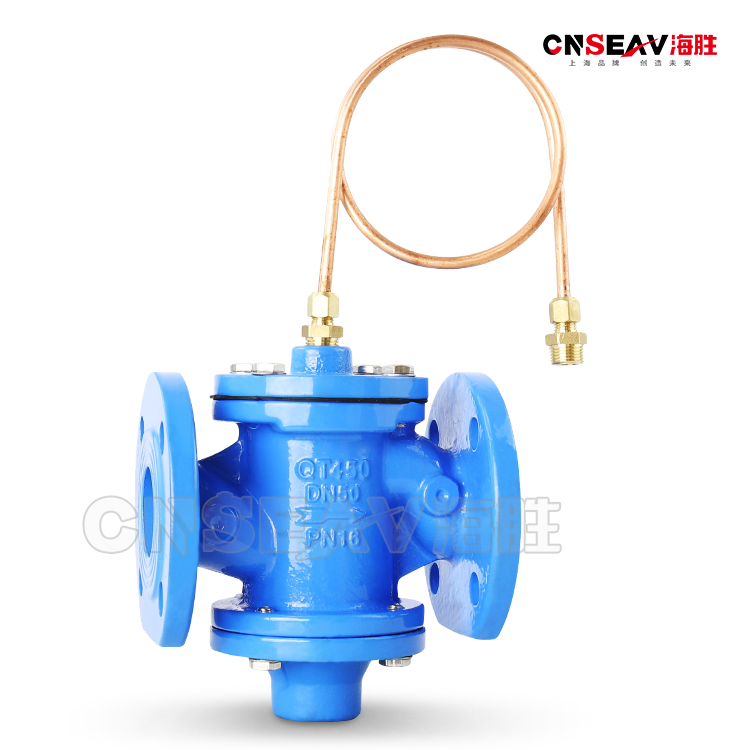

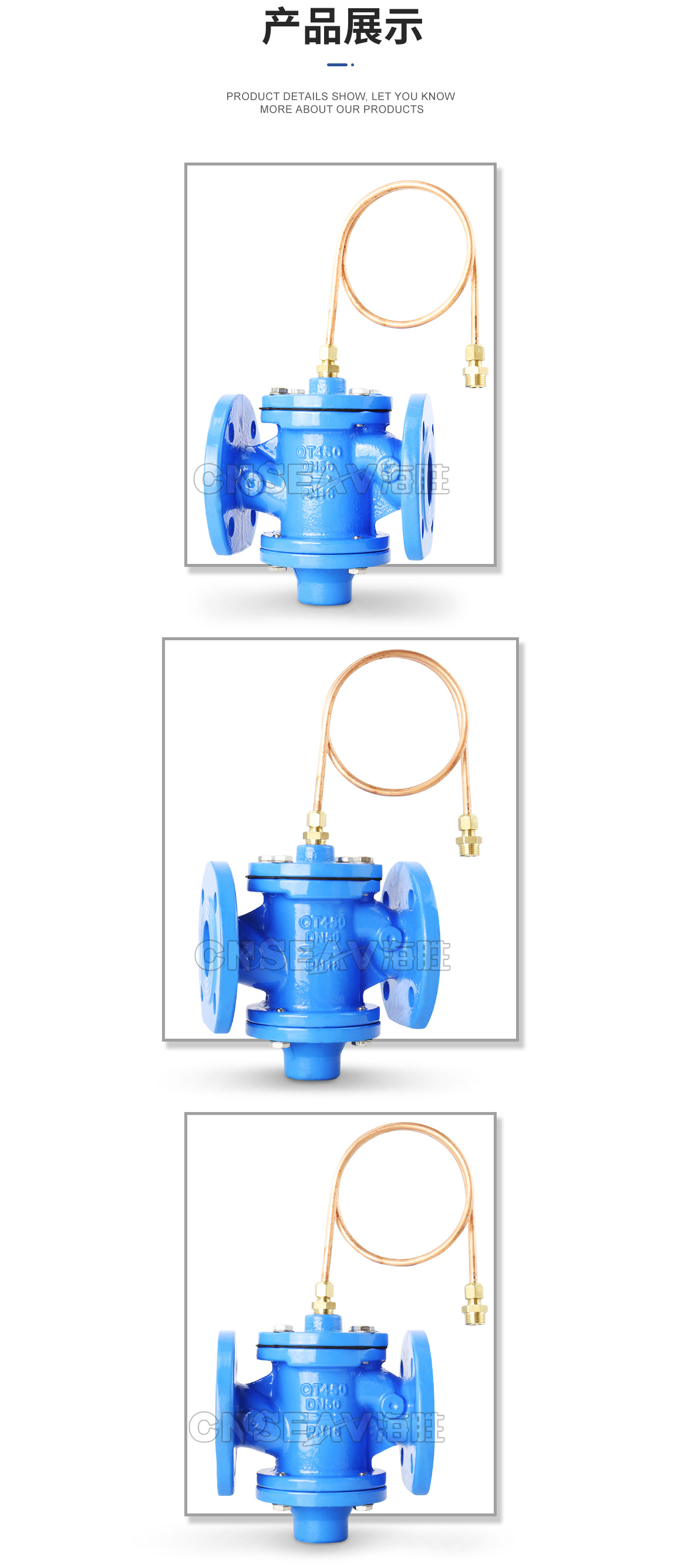

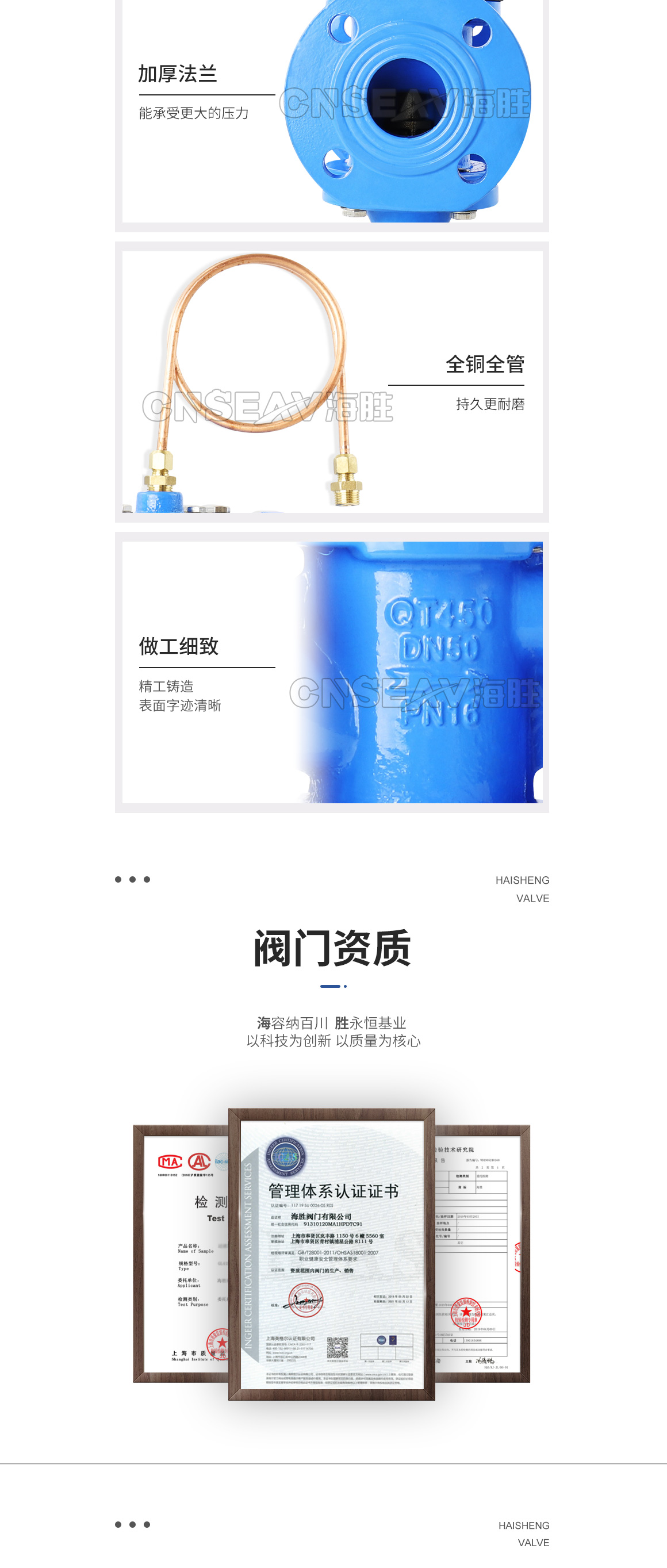

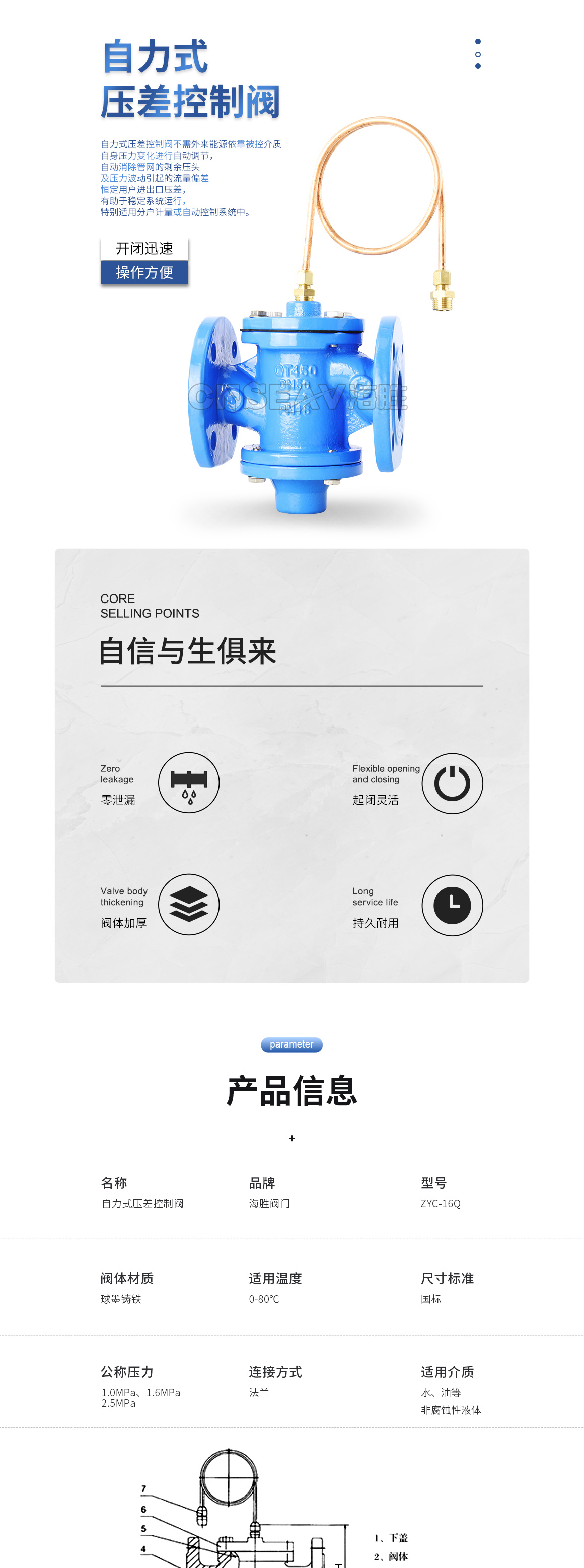

ZYC自力式压差控制阀
5、当被控系统内部无自主调节时,该阀即具备了自力式流量控制阀的功能,设定流量的方法:
a、调节控制压差的大小;
b、调节被控系统阻力的大小;
6、具备消除堵塞的功能,当控制压差最大时,阀门为全开状态,堵塞在双阀瓣处的污物会在介质压力下清除干净,方法是将导压管端的球阀关闭3-5分钟。
7、控制压差精度±5;
自力式压差控制阀ZYC工作原理:

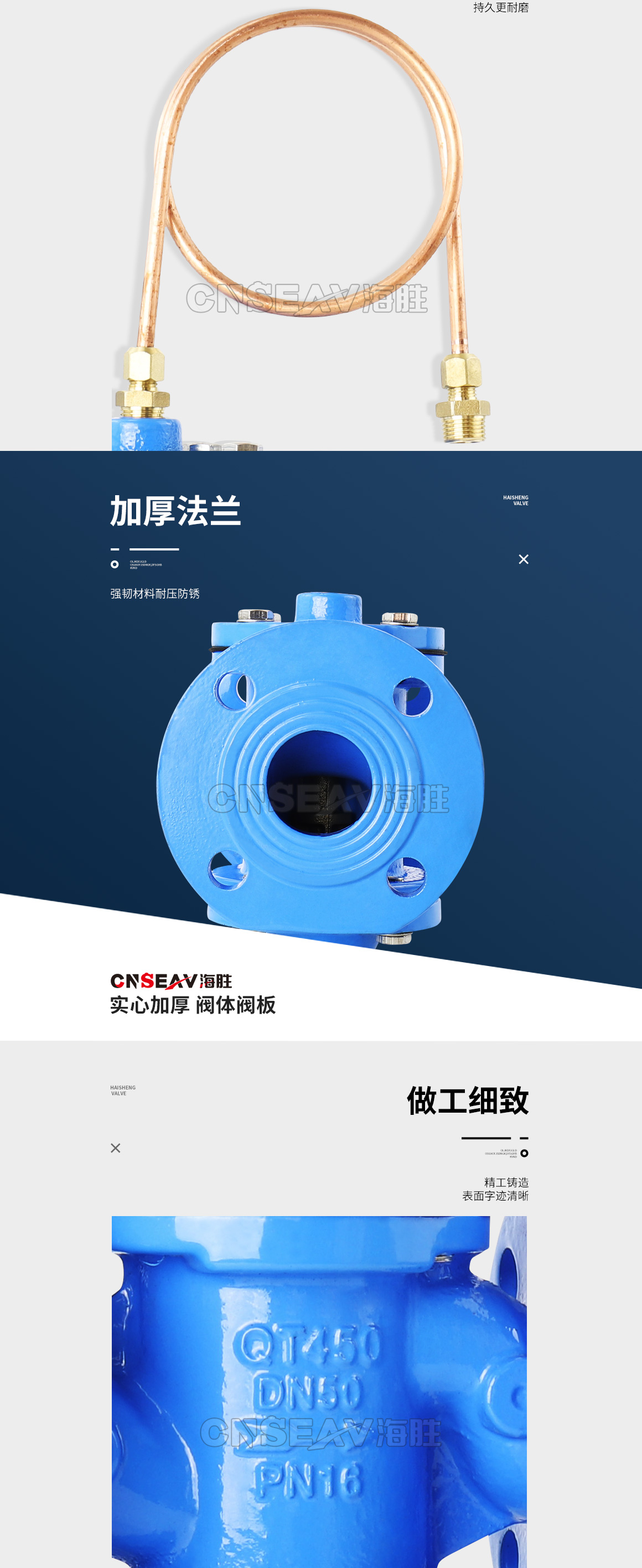

自力式压差控制阀安装在回水管,用户入口处,阀门配置的铜管为导压管是需要与入口的供水管道连接上的。上面结构图中靠上部的上阀腔P1是供水压力,P2是阀内回水压力,P3是阀外回水压力。从结构图中能看到最上面是导管接头,下面是上阀腔膜片,两个阀瓣中间是P2,靠下部是调节弹簧。
设阀内系统压差△Pi(△Pi=P1-P2)为阀门压差设定值时,阀门下膜室压力P1与P2加上弹簧被压缩变形产生的推力相平衡,从而确定了流体流过阀门的流通截面积A和流量系数。当流量改变时,上述力的平衡使阀门的流通截面积和流量系数发生变化,但△P1保持不变。
自力式压差控制阀ZYC主要技术参数:
型号 | 公称压力 | 壳体实验压力 | 压差控制范围 | |
---|---|---|---|---|
定压差型 | 可调压差型 | |||
ZYC-16一H3T | 1 6MPa | 2.4MPa | 10KPa、20KPa、30KPa | 10.30KPa |

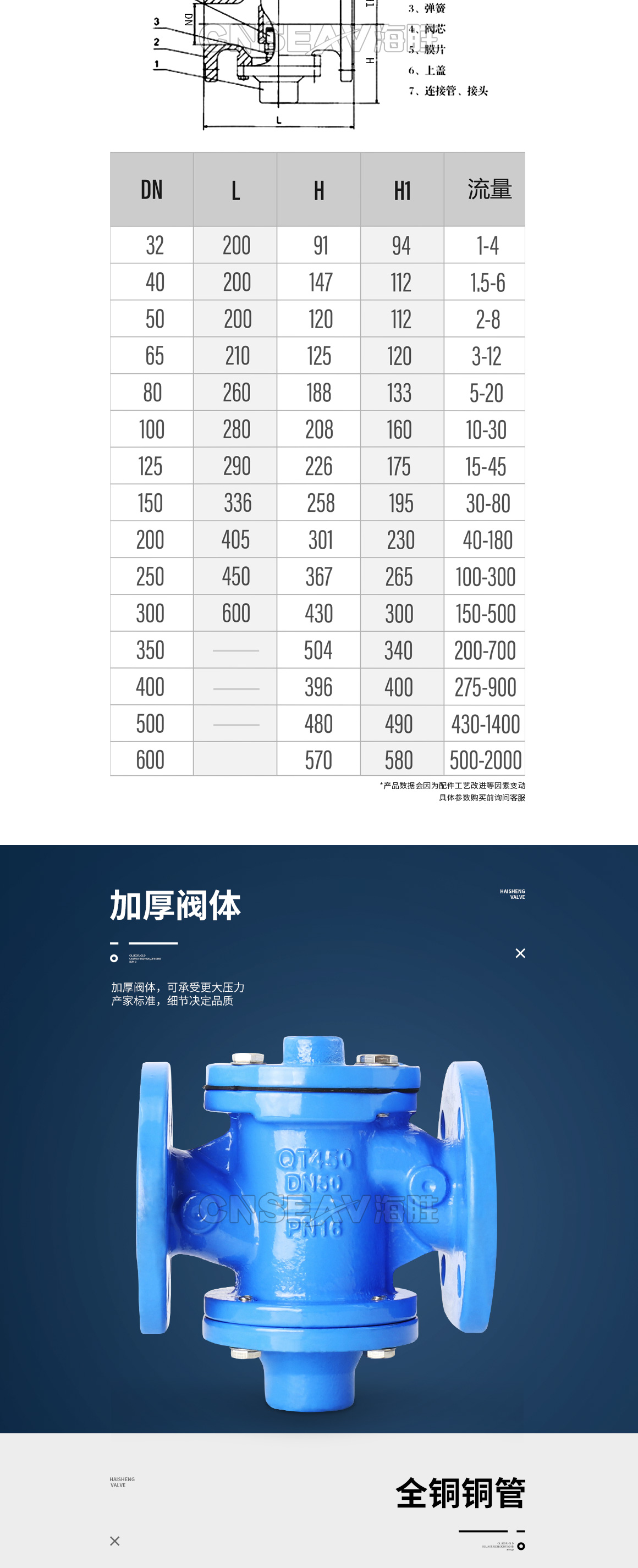

自力式压差控制阀ZYC主要外型尺寸:
DN mm | 连接方式 | L mm | H(mm) | 流量 m3/h | 适用介质 | 介质温度 | 主要零件材料 | |
---|---|---|---|---|---|---|---|---|
定压差型 | 可调压差型 | |||||||
15 | 螺纹 | 110 | 95 | 145 | 0 2-1 | 水 | 0~100℃ | 阀体、上盖和下盖 为铸铁、阀芯为铜、膜片为尼龙强化橡胶、弹簧为不锈钢 |
20 | 110 | 110 | 150 | 0.3-1.5 | ||||
25 | 115 | 130 | 165 | 0 5-2 | ||||
32 | 法兰 | 130 | 140 | 190 | 1-4 | |||
40 | 200 | 190 | 340 | 15-6 | ||||
50 | 215 | 205 | 355 | 2-8 | ||||
65 | 230 | 240 | 390 | 3-12 | ||||
80 | 275 | 300 | 500 | 5-20 | ||||
100 | 290 | 350 | 550 | 10-30 | ||||
125 | 310 | 380 | 580 | 15-45 |
