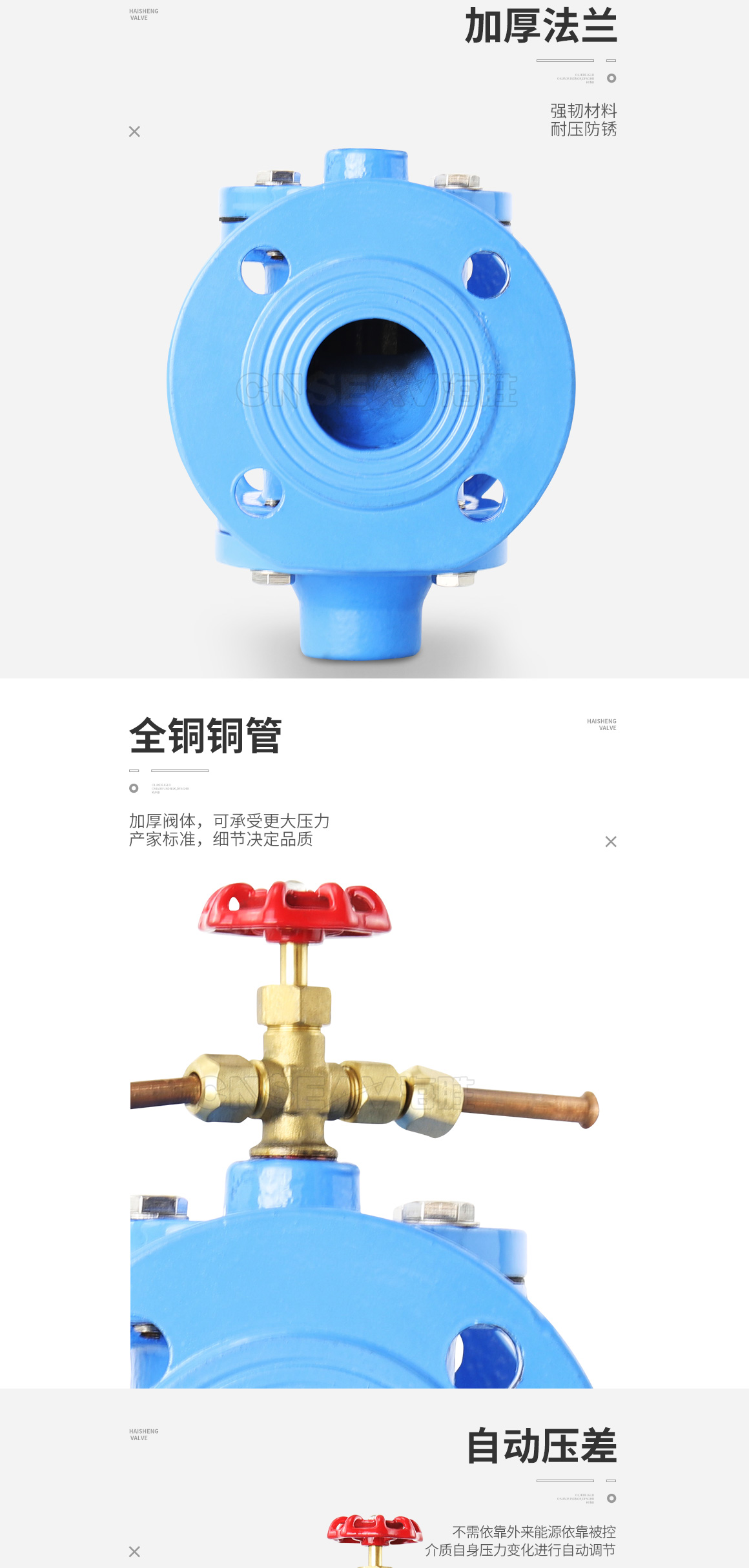

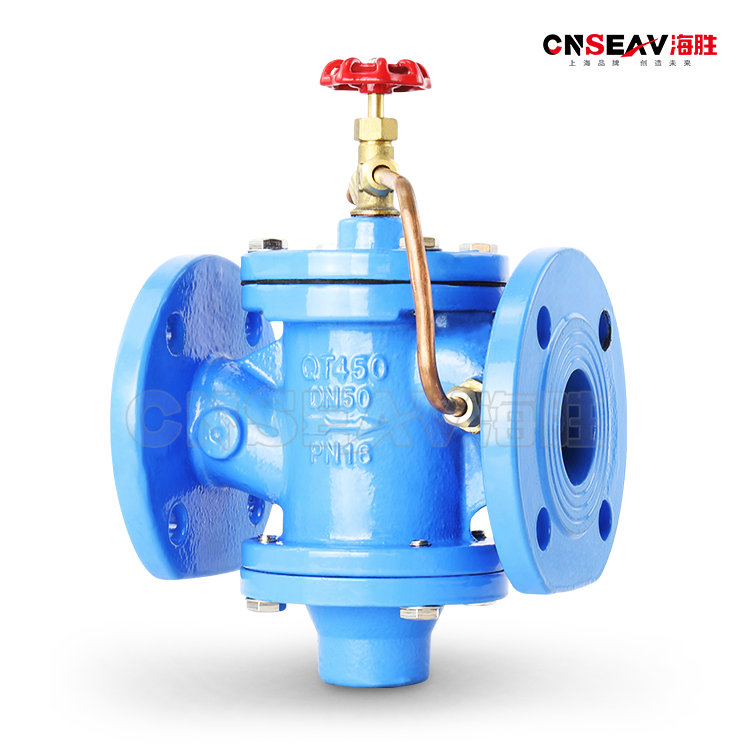

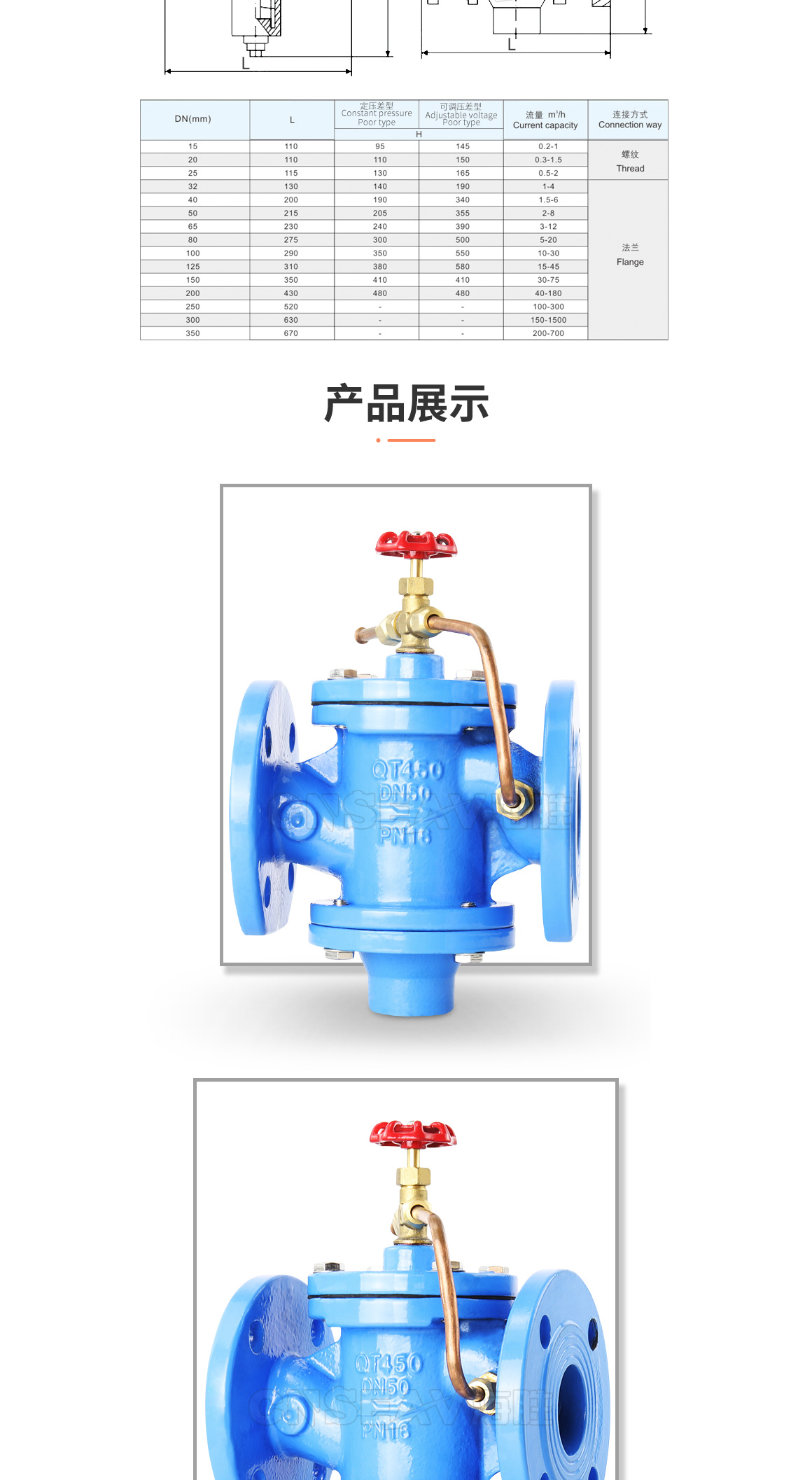

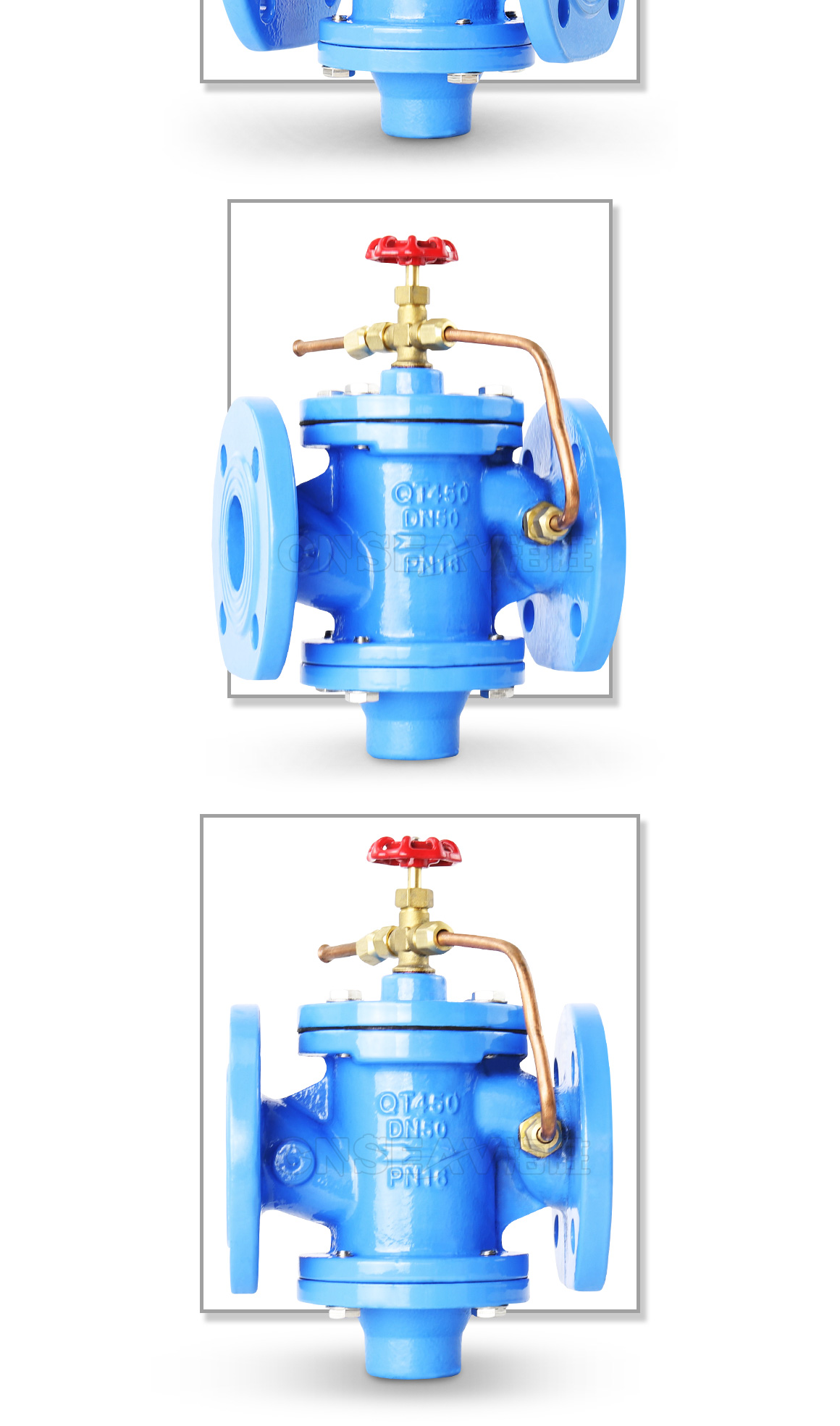

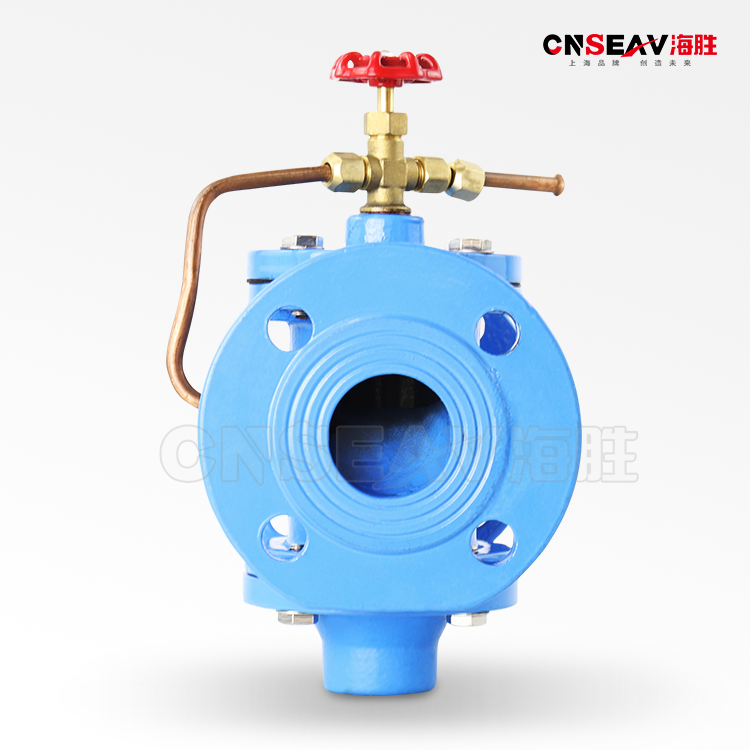

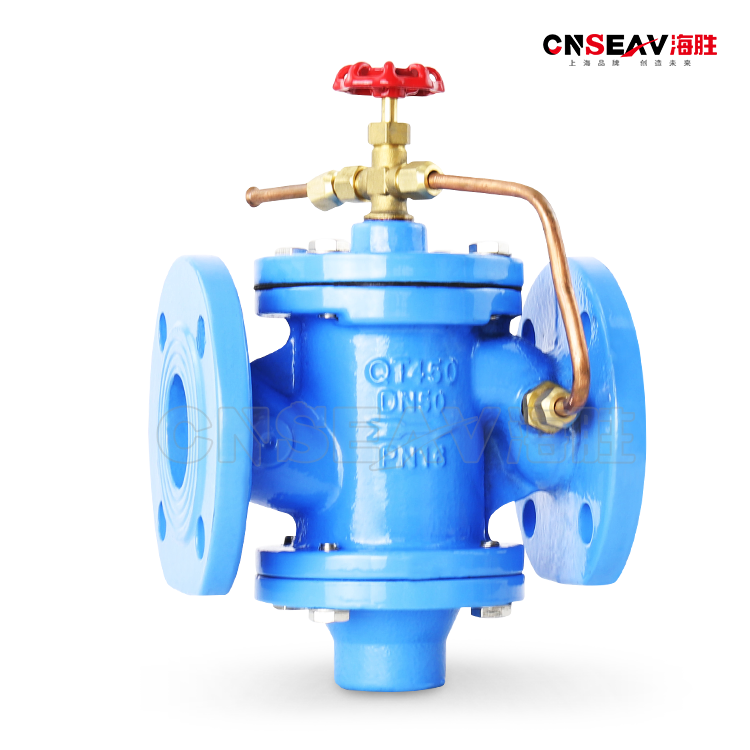

自力式可调压差控制阀ZY47F是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的节能产品。适用于供暖方式采用双管系统的压差控制,系统的压差基本不变,减低噪音,平衡阻力,热网的水力失调。自立式可调压差控制阀ZY47F,不需任何外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,特别适用于分户计量或自动控制系统中,有助于稳定系统运行。
自力式可调压差控制阀ZY47F适用范围:
自力式可调压差控制阀ZY47F广泛应用于集中供热、中央空调等水系统中,有利于被控系统各用户和各末端装置的自主调节,有助于稳定系统运行,尤其适用于分户计量供暖系统和变流量空调系统,一般安装在用户入口回水管上,阀下导压管与入口处供水管相接,P1为供水压力,P2为阀内回水压力,P3为阀外回水压力。
自力式可调压差控制阀ZY47F产品特点:
1、恒定被控制系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构,控制压差可调比可达25:1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸;
7、双瓣结构,阀杆不平衡力小,结构紧凑;

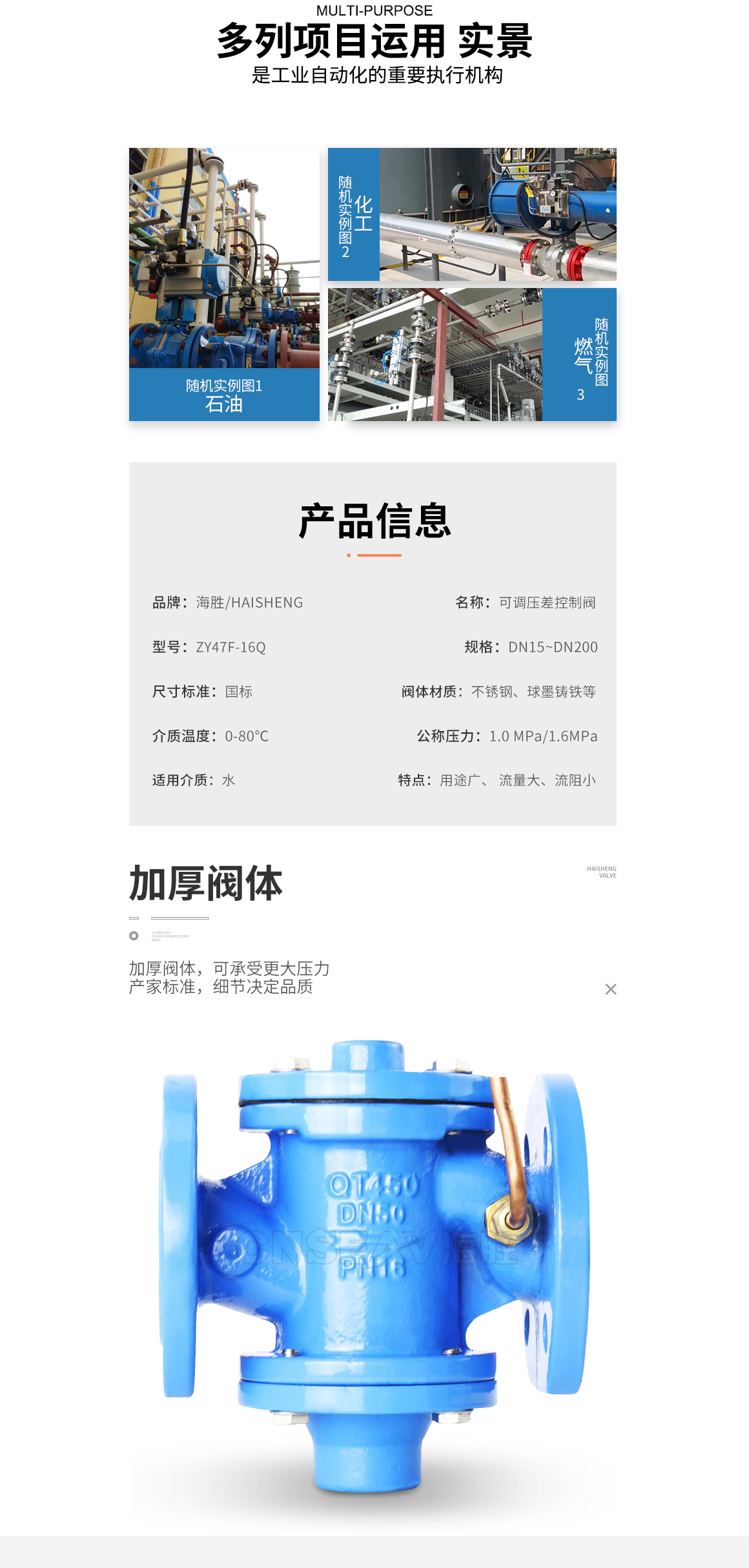

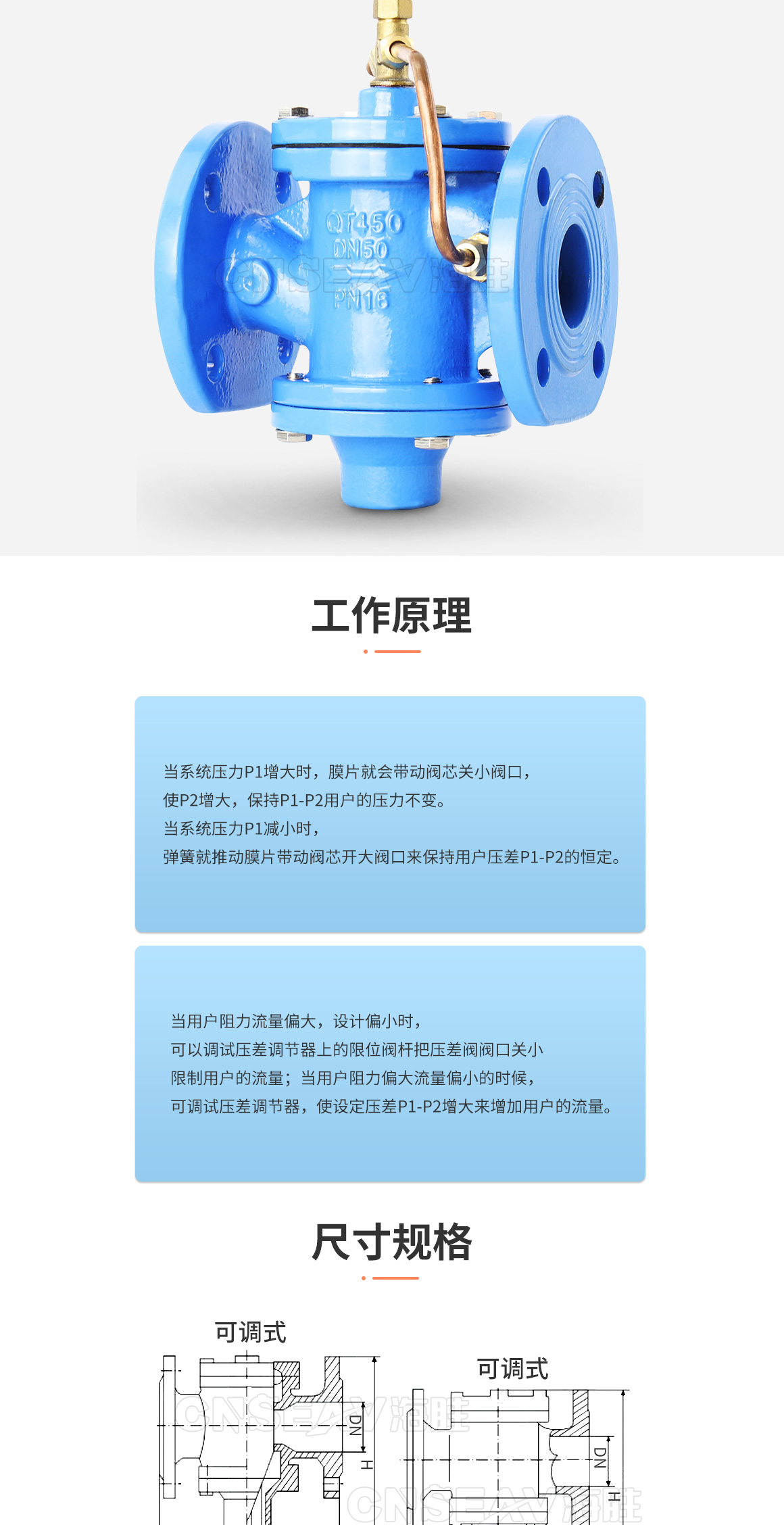

现以安装在回水管道上的ZYC型自力式压差控制阀为例说明工作原理。当供水压力p1增大或减小时,信号由连接管传如膜片上腔,带动阀芯下移,使阀座的流通面积减小或增大。P2-P3也增大或减小,直到P1-P2保持原值恒定。当回水压力P3增大或减小的瞬间同阀座流向出口的流速降低或升高,膜片下压力P2也在这个瞬间或降低,带动阀芯上移或下移,知道膜片的受力重新平衡,P2恢复原值,P1-P2保护原值恒定,从而了被控系统的供回水间压差基本不变。
自力式可调压差控制阀ZY47F安装要点:
1、自力式压差控制阀分为供水式、回水式和旁通式三种。一般安装在回水管上,阀门上的导压管与供水管连通;也可选用送水管安装式,但不能互换。其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态。
2、自力式压差控制阀可水平安装,也可垂直安装。
3、导压管连接头的尺寸一般为1/2″管螺纹,安装时应在供水管上设置变径管接头或焊接管接头。
4、可调型自力式压差控制阀有一个调节压差的旋钮,调节旋钮可使压差设定值增大或减小。
5、安装位置应按照产品说明书要求设置直管段。
6、在安装自力式压差控控制阀前还因在此阀前加装过滤器,以免堵塞。
自力式可调压差控制阀ZY47F安装调试:
