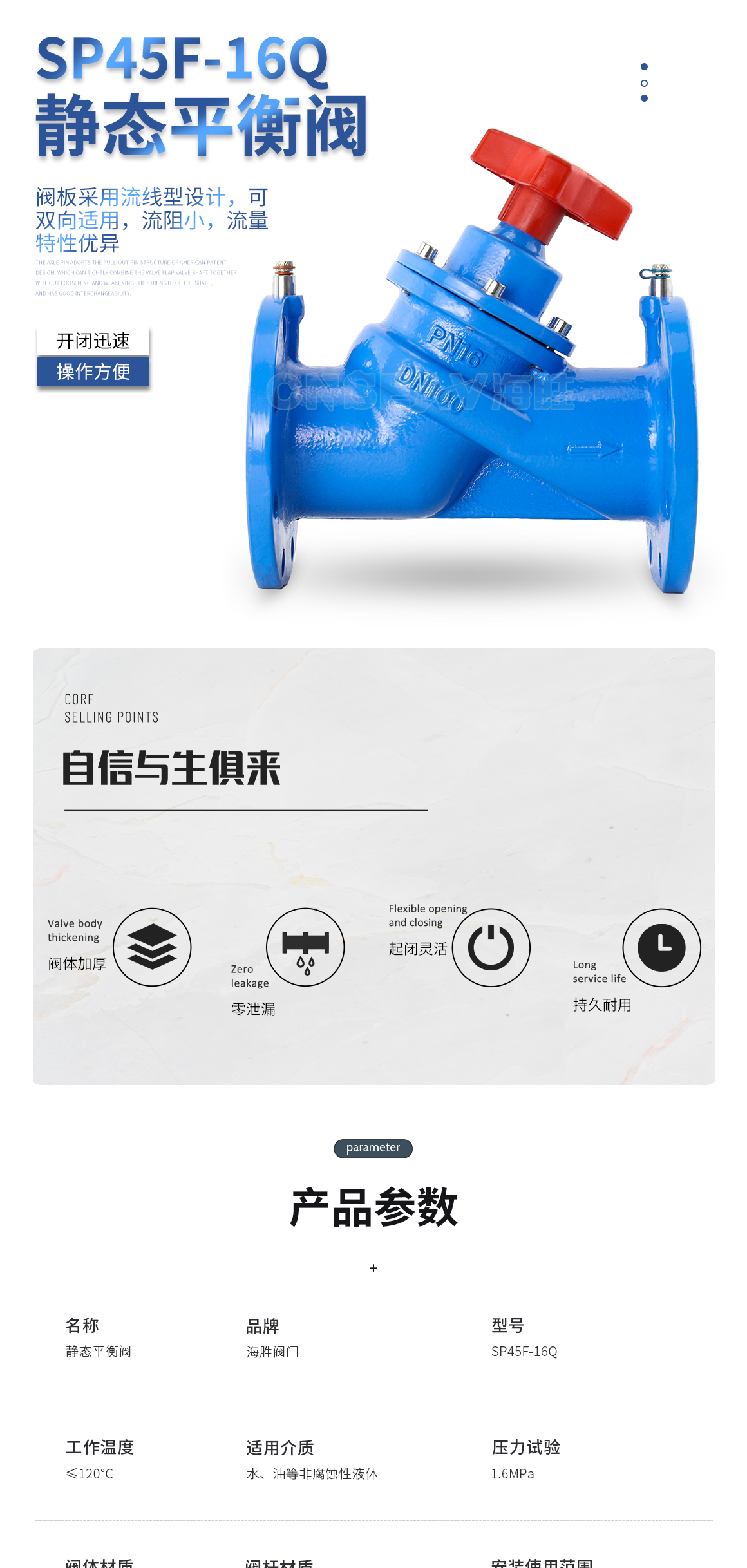

静态平衡阀SP45F

  • 海胜
  • SP45F-16Q
  • 法兰
  • 水、油等非腐蚀性液体
  • 0℃~80℃
  • 0.6~6.4MPa
  • 15~350mm
  • 球墨铸铁
  • 直通流道
  • 广泛用于供暖和空调系统及其它需要调节流量的液体管路系统
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

静态平衡阀SP45F产品概述:

静态平衡阀SP45F是一种具有数字锁定特殊功能的调节型阀门,通过改变阀芯与阀座的间隙静态平衡阀(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,静态平衡阀能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀,只要在各支路及用户入口装上适当规格的平衡阀,并用专用智能仪表进行一次性调试后锁定,将系统的总水量控制在合理的范围内、从而克服了“大流量,小温差”的不合理现象。该产品是供热系统中的理想产品。既可安装在供水管上,也可以安装在回水管上,一般我们建议安装在回水管上,尤其对于高温环路,为方便调试,更要装在回水管上,安装了平衡阀的供(回)水管不必再设截止阀。

静态平衡阀SP45F适用于各种液体管路系统,是一种较为理想的新型节能阀门。静态平衡阀SP45F设有刻度的数字显示,可直观调到任一位置,并可锁定。主要应用于工业和民用建筑采嗳管路系统。目前在一些管网系统中存在着水力失调问题,静态平衡阀提供了解决这一问题的手段,用它可以准确的调节压降和流量,用以改善管网系统中液体流动状况,达到管网液体平衡和节约能源的目的。 在双管网工程改造中,应用此阀门仍可节约能源,得到较好的效果。随着用户对质量要求的愈来愈高,在供暖和空调系统中,用静态平衡阀取代以往用手动调节阀、闸阀和截止阀,势在必行,也可用于其它需要调节流量的液体管路系统。

静态平衡阀SP45F是液体管路流量调节阀,其作用是方便、准确的调节流量,有效地解决管网系统中存在的冷热不均、水力失调的问题。不但有良好的调节性能,而且有开度显示和开度功能,广泛用于供暖和空调系统及其它需要调节流量的液体管路系统。由于该阀上还设有流量测压小阀,可用智能仪表进行一次性调试,将系统中总水量控制在合理范围内,达到管网平衡,因而节约能源显著。


静态平衡阀SP45F产品特点:

1.密封面采用聚四氟乙烯,密封性能好,寿命长;

2.内部元件采用不锈钢、铜合金制造,抗锈蚀性能强;

3.内升降阀杆无须预留操作空间;

4.安装了平衡阀的供(回)水管不必再设截止阀;
5.精确到1/10圈的开启圈数显示;

6.根据其开度百分比和阀门前后压差,可计算通过阀门的流量;

7.线性流量特性,开度大时流量大,开度小时流量小;
8.阀体采用直流式结构,流体阻力小;
9.有开启百分比显示,开启圈数与阀杆螺距的乘积,即为开度数值;

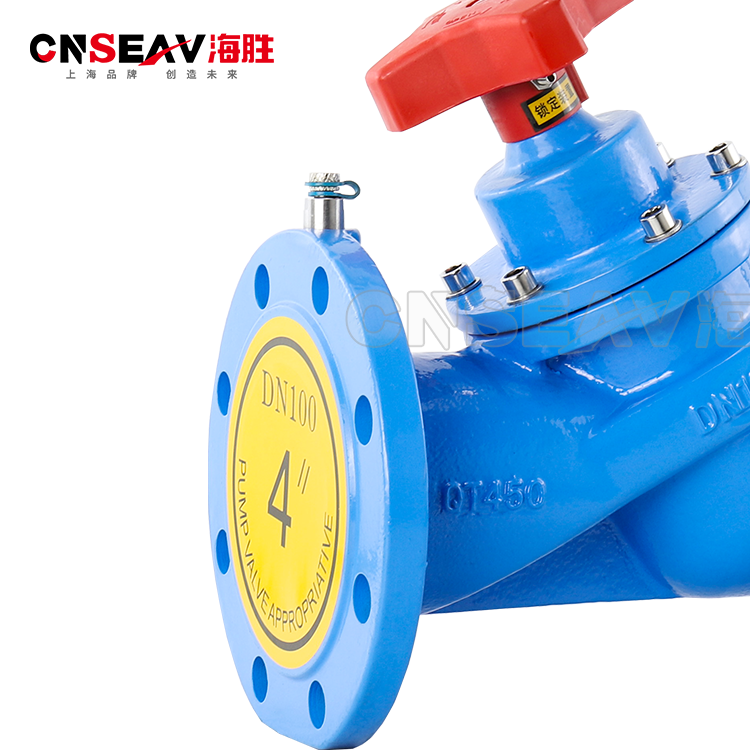

10.阀门进出口有测压小阀,与智能仪表用软管连接后,可以方便地测量出阀门前后的压差和通过阀门的流量;

11.阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀;
12.克服了“大流量,小温差”的不合理现象;既可安装在供水管上,也可以安装在回水管上;

13.理论流量特性曲线为等百分比(近似)特性,当阀权度为30-50%时,实际流量特性为线性;

14.可方便有效地对压力、流量进行调节,配套智能仪表可方便地显示工作压差与流量,指导和记录平衡调节方案。


静态平衡阀SP45F工作原理:

静态平衡阀SP45F是一种具有数字锁定特殊功能的调节型阀门,采用直流型阀体结构,具有更好的等百分比流量特性,能够合理地分配流量,有效地解决供热(空调)系统中存在的室温冷热不均问题。同时能准确地调节压降和流量,用以改善管网系统中液体流动状态,达到管网液体平衡和节约源的目的。



静态平衡阀SP45F零件材料:

零件名称

阀体、阀盖

阀杆

阀瓣

密封垫

材料

灰铸铁、球墨铸铁、铸钢

不锈钢

球墨铸铁

橡胶石棉板



静态平衡阀SP45F注意事项
1、SP45F平衡阀具备流量调节和测量功能,为使流往阀门前后的水流稳定,保证测量精度,建议尽可能安装在直管段处。
2、阀体上的箭头方向为水的流动方向,切勿装反。
3、由于阀塞为锥型,在小开度时容易挤住杂物,安装时要把阀门关到0位,以免掉进杂质。冲流管道时要把阀门开至100%,以免堵塞。

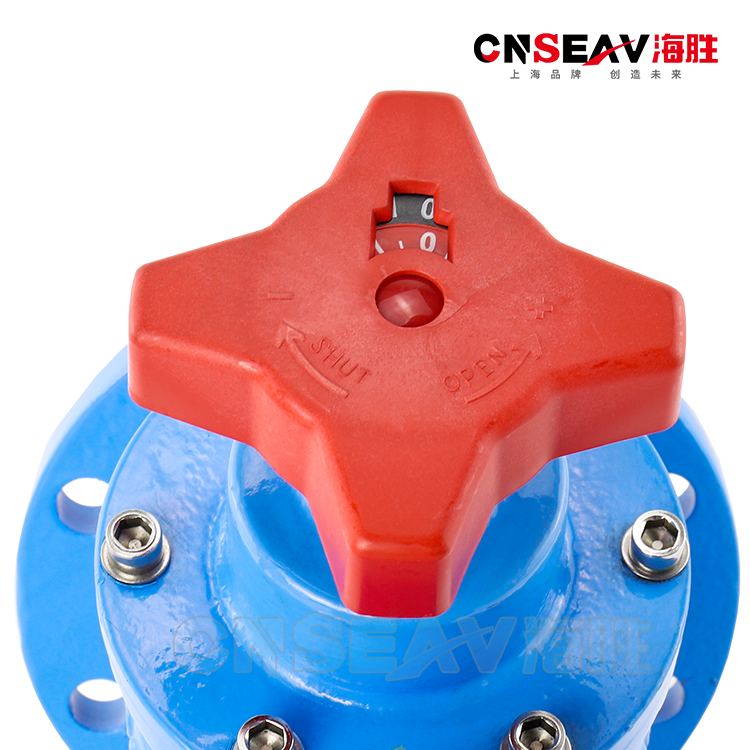

4、当关断阀门时,刻度盘、圈数显示窗、百分比显窗均显示为0。
5、锁定时要左右轻轻转动手柄,同时顺时针方向旋转钥匙,直到手柄不能转动为止。
6、需改变开度,先用钥匙开,再转动手轮,调到所需开度,用钥匙锁定。

静态平衡阀SP45F

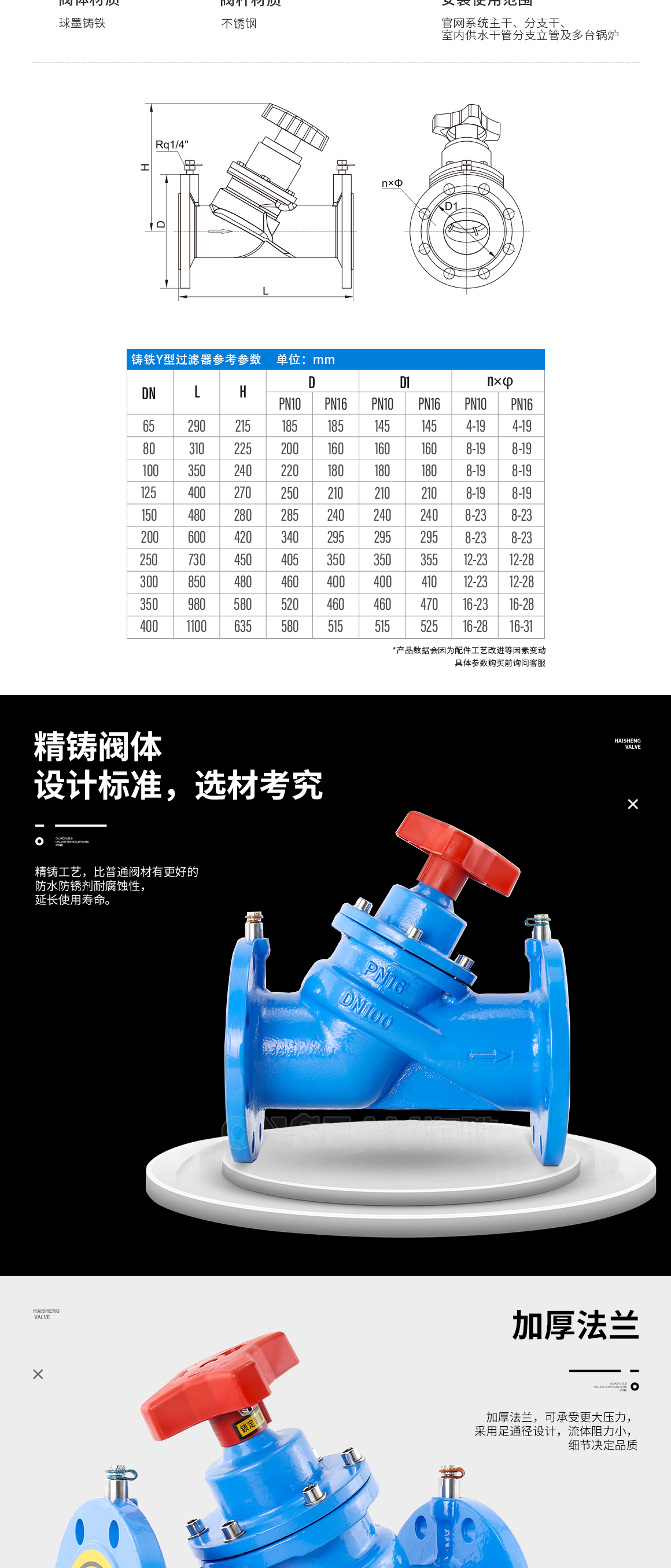

静态平衡阀SP45F规格尺寸

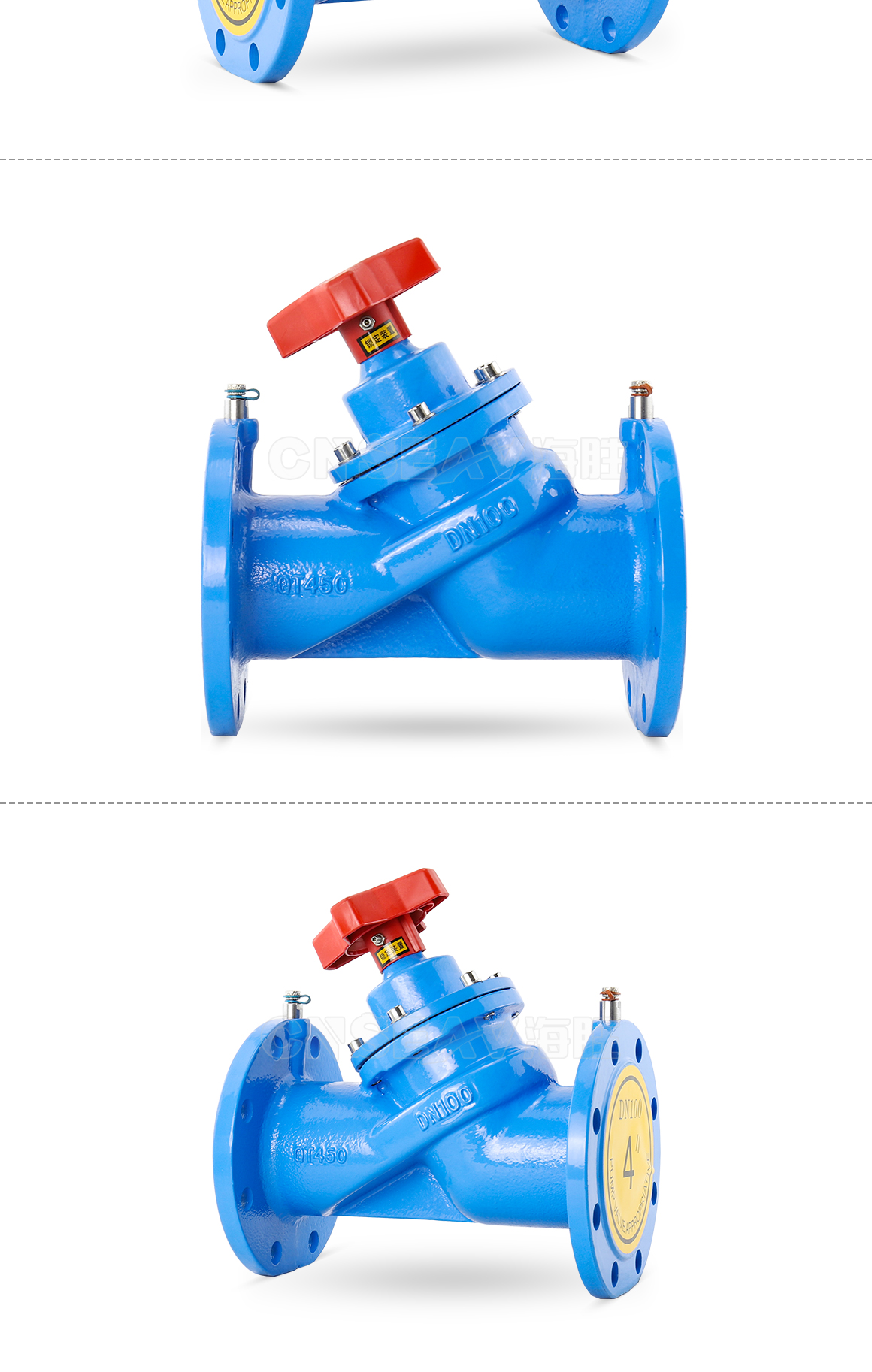

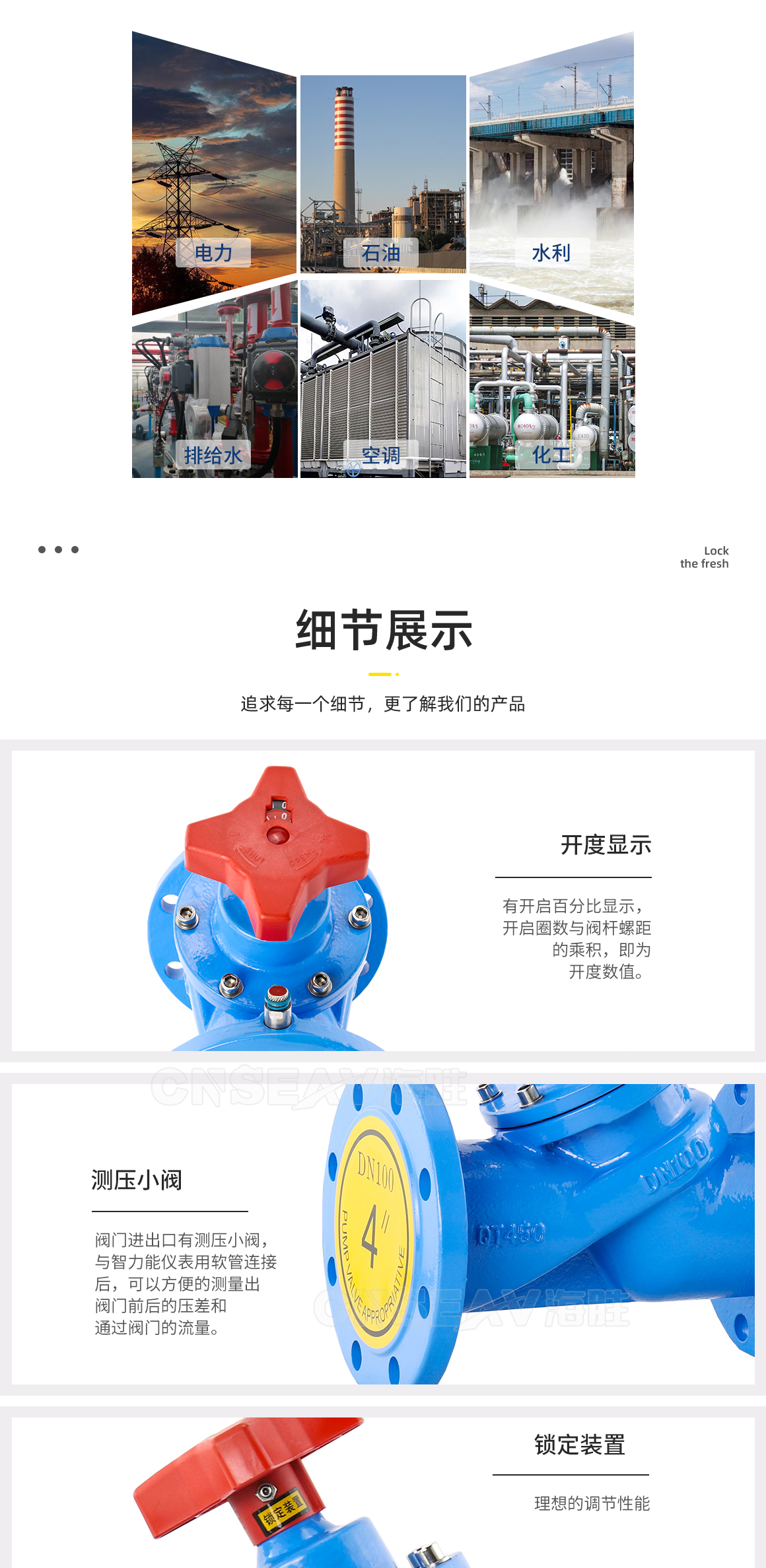

静态平衡阀SP45F图片

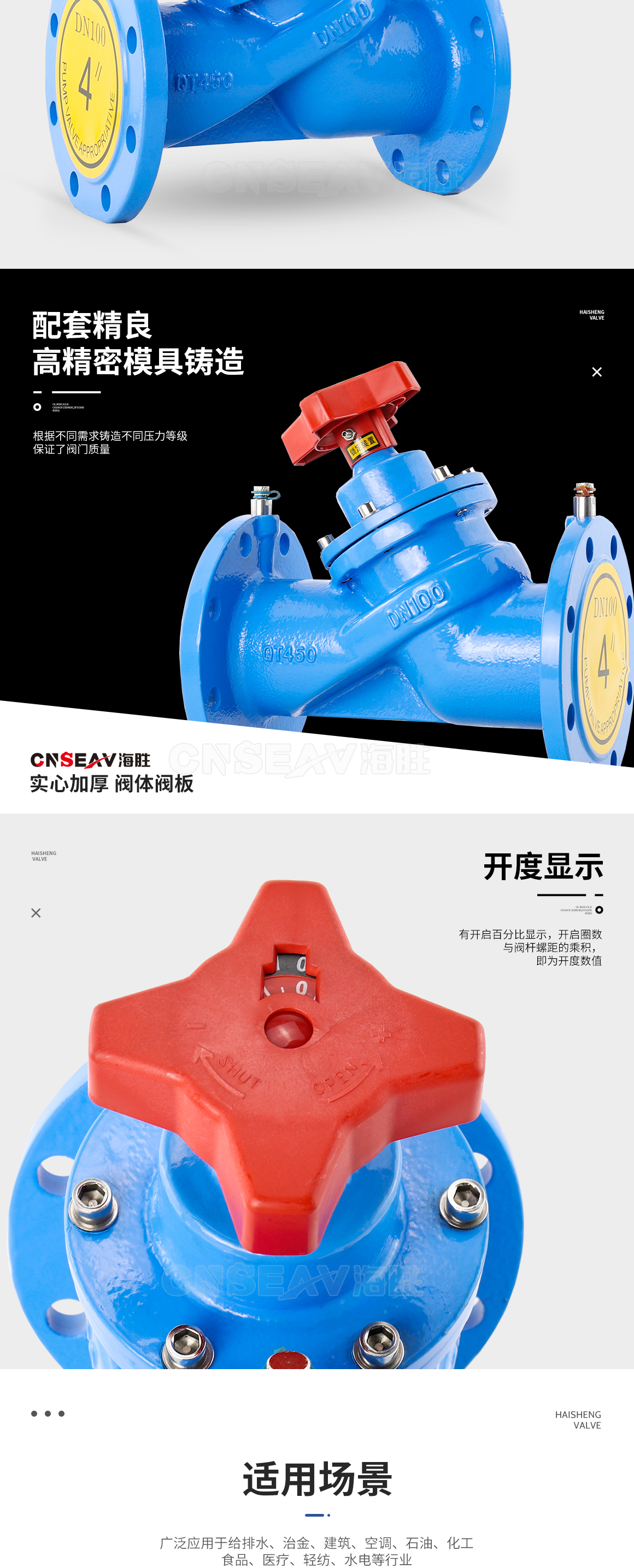

静态平衡阀SP45F图片

静态平衡阀SP45F资质

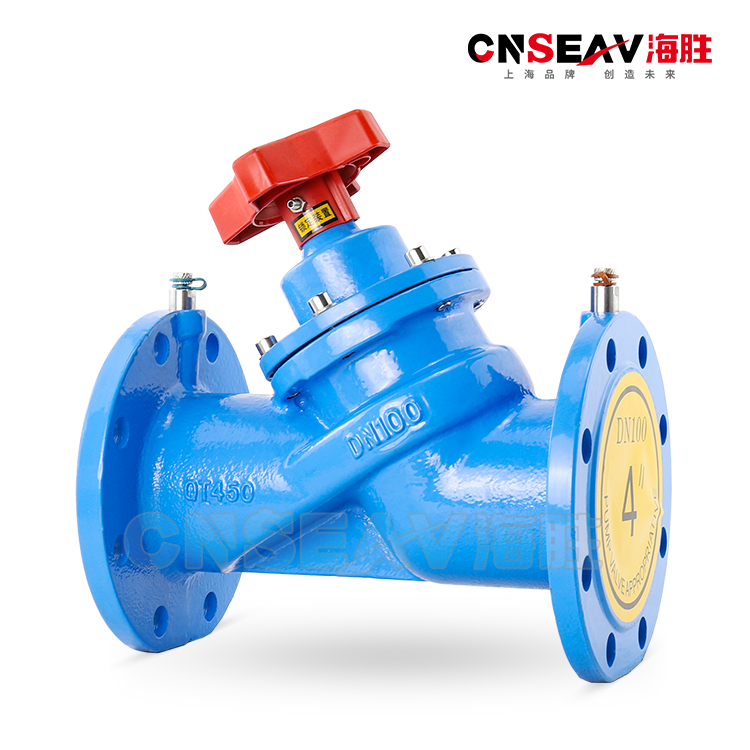

静态平衡阀SP45F图片
