动态平衡阀ZL47F

  • 海胜
  • ZL47F-16Q
  • 法兰
  • 水、油等非腐蚀性液体
  • 0℃~80℃
  • 1.6Mpa
  • 15~400mm
  • 球墨铸铁
  • 直通流道
  • 广泛用于供暖和空调系统及其它需要调节流量的液体管路系统
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

动态平衡阀ZL47F产品概述:

动态平衡阀ZL47F是一种为了保持流经被控系统流量平衡,而利用介质本身的压力变化来进行自我调控的阀门。该阀门具有流量指示,可在线调节,适用于供热及空调系统等非腐蚀性介质的流量控制,运行前一次测试调节,可使系统流量自动互定在预先设置的设定值。

动态平衡阀ZL47F适用于荷重液体管路系统,是一种较为理想的新型节能阀门。该阀没有刻度的数字显示,可直观调到任一位置,并可锁定。自力式平衡阀主要应用于工业和民用建筑采暖管理系统。目前在一些官网系统中存在着水利失调问题,平衡阀提供了解决这一问题的手段,和它可以准确的调节压力和流量,用以改善官网系统中液体流动状况,达到官网液体平衡和节约能源的目的。在双管网工程改造中,应用此阀门可以节约能源,得到较好的效果。



动态平衡阀ZL47F产品特点:

1、能使系统流量自动平衡在要求的设定值;
2、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”,提高供热,空调的室温合格率;
3、能有效克服“大流量,小温差”的不良运行方式,提高系统能效,实现经济运行;
4、采用数字显示装置,直接设定手动调节阀开度确定流量,使用智能仪表一次性调试。


动态平衡阀ZL47F工作原理:

自力式平衡阀由自动调节阀瓣和手动调节阀瓣两部分组成。系统流体的工作压力为P1,手动调节阀瓣的前后压力分别为P2、P3。当手动调节阀瓣调到基本一位置时,即人为确定了“设定流量”,以及相对应的固定(P2-P3)值。当系统流量增大时,此时自动调节阀瓣自动关小,直到流量重新维持到设定流量,反之亦然。



动态平衡阀ZL47F零件材料:

零件名称

阀体、阀盖

阀杆

阀瓣

膜片

材料

灰铸铁、铸钢

不锈钢

铸铜

丁腈橡胶



动态平衡阀ZL47F规格尺寸:

公称通径 (mm)

尺 寸(mm)

L

H1

H2

15

110

122

70

20

110

122

70

25

115

137

74

32

160

182

91

40

200

191

147

50

215

197

147

65

230

205

154

80

275

259

181

100

290

268

211

125

315

334

227

150

350

357

260

200

430

407

303

250

520

452

367

300

635

486

430

350

670

555

495



动态平衡阀ZL47F优点:

1.方便使用∶工程施工较为灵活,工程安装分期完工或设备分期使用都不会影响水系统平衡;

2.方便更改∶当某些区域的水系统需要重新设计时,不会影响其它区域的水系统设计和平衡;

3.减少耗电量∶由于整个水系统得到平衡,保证制冷机组(锅炉、换热器)及水泵以最佳的工作状态运行,具有明显的节能效果;

4.降低磨损和减少浪费∶由于保证水流量不会超过原来设计,保障所有设备的耐用性,避免流量过大而造成的铜管损耗;

5.提高安全性∶由于水系统的流量平衡是自动进行,杜绝了人为破坏性调节的可能性。

6.对设计人员而言∶减小的工作量,更灵活

7.减轻了工作量∶无需对整个管道进行繁琐的阻力计算,加快设计速度;

8.可以大胆使用异程式系统∶节省管材、相应材料及安装费用,把平衡水力系统的工作交给动态流量平衡阀来完成;

9.可以避免因水系统不平衡带来的其他许多麻烦

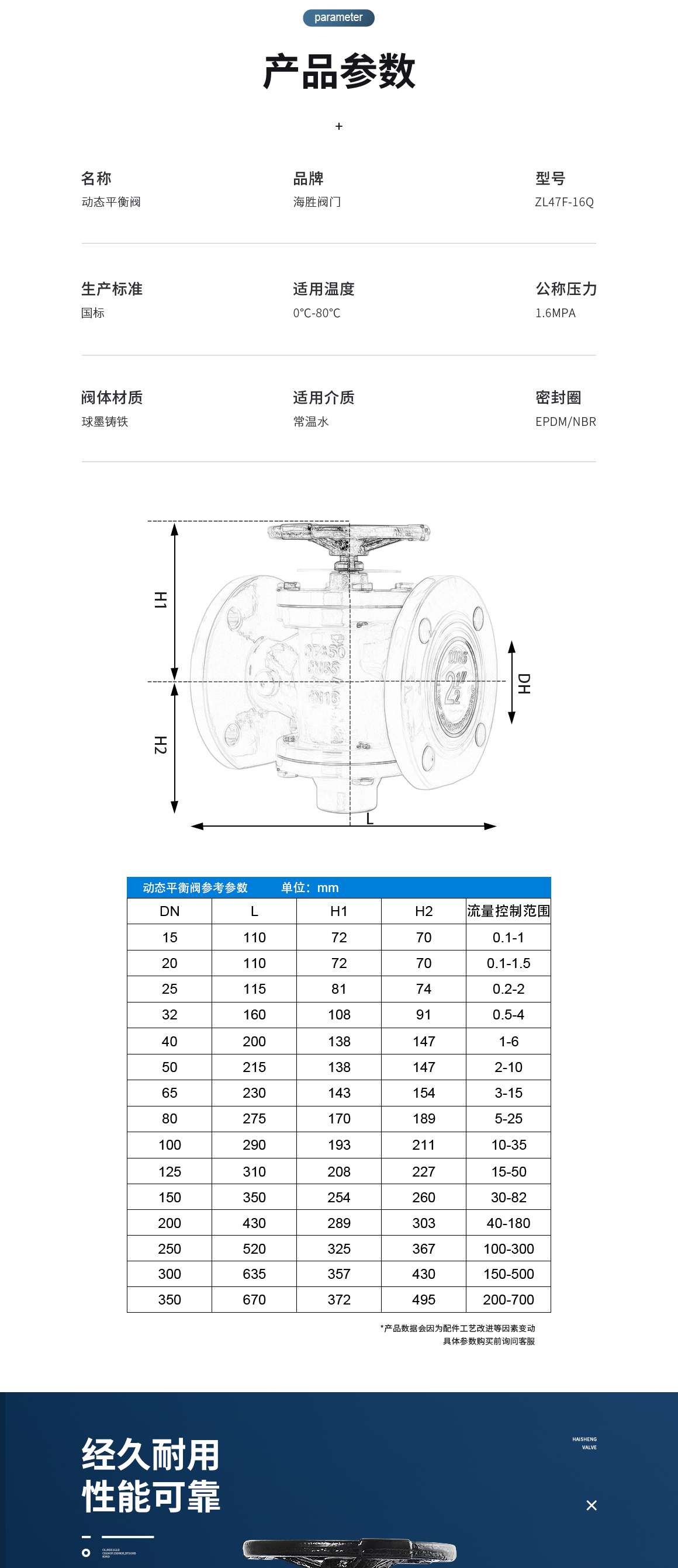

动态平衡阀ZL47F动态平衡阀ZL47F产品参数

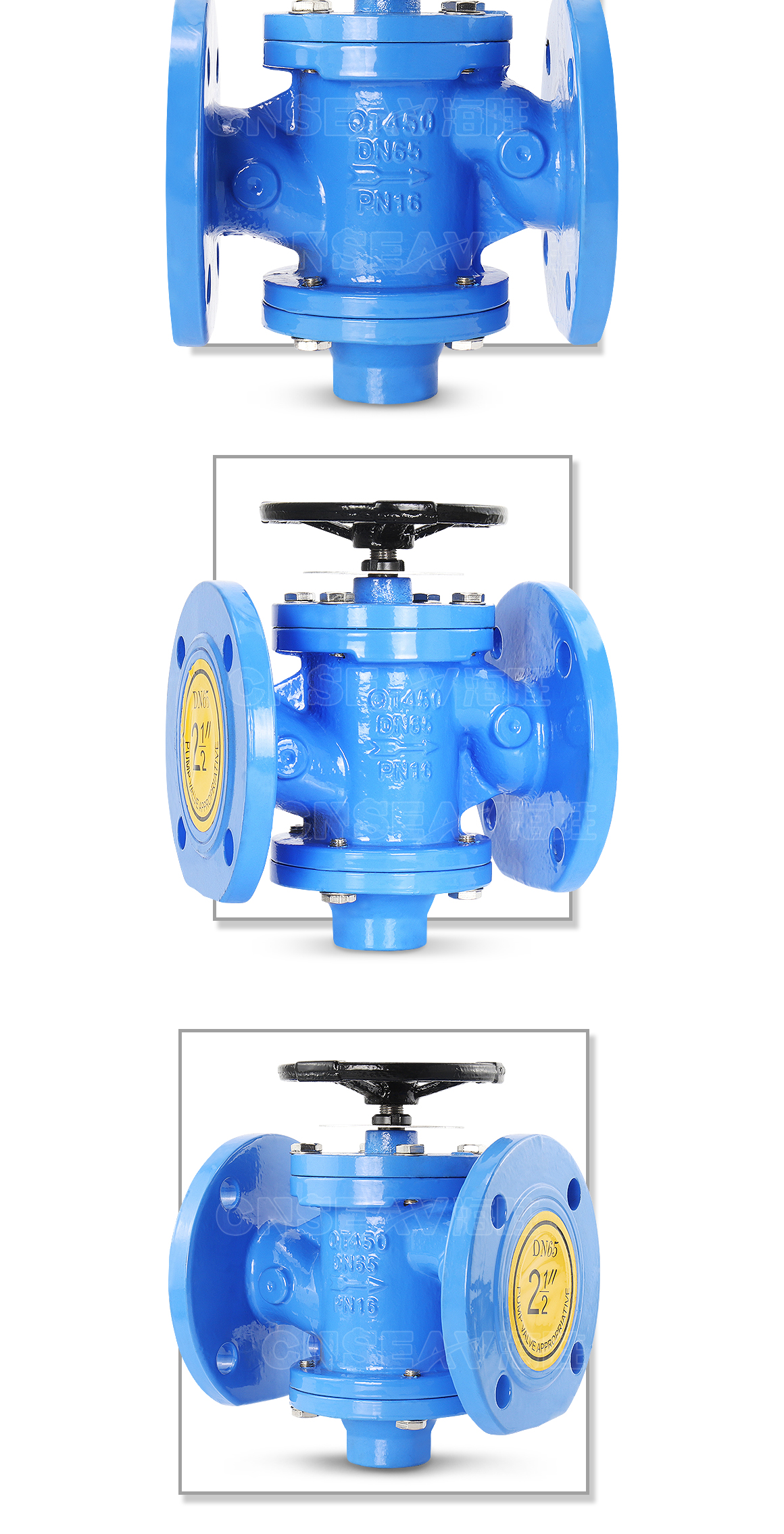

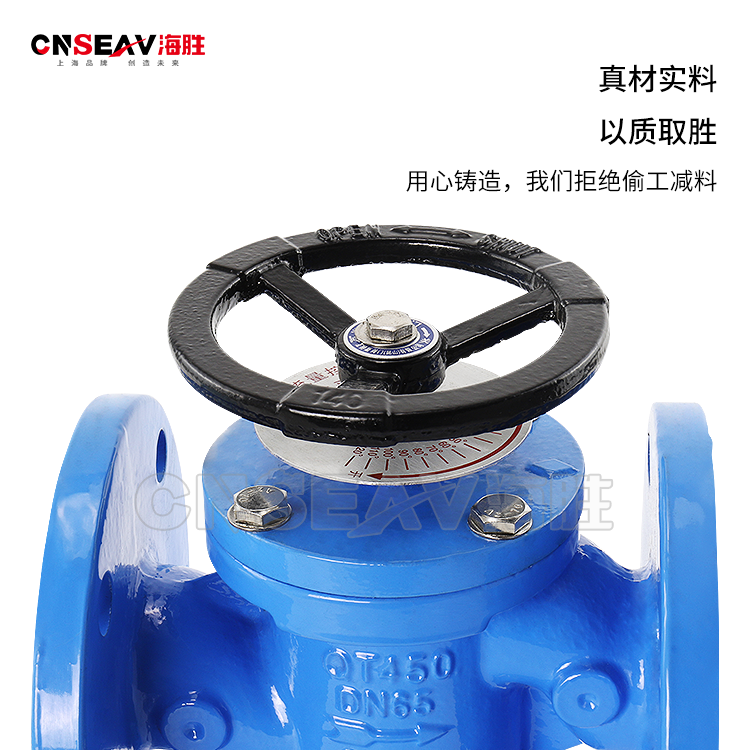

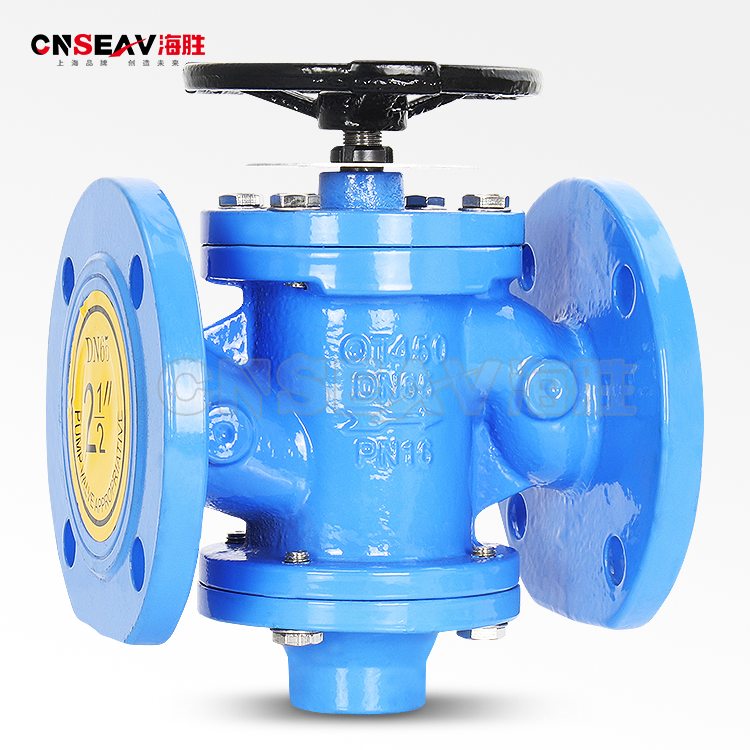

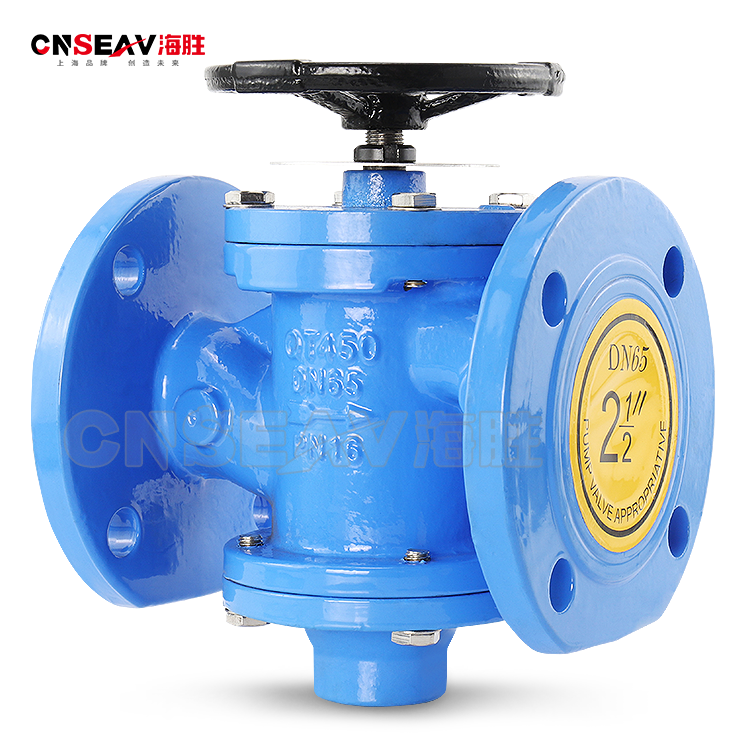

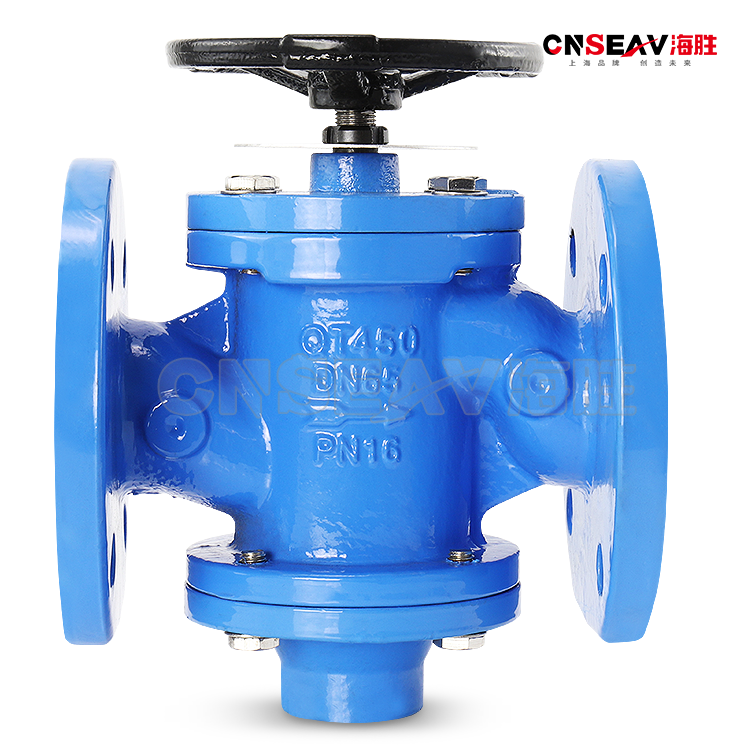

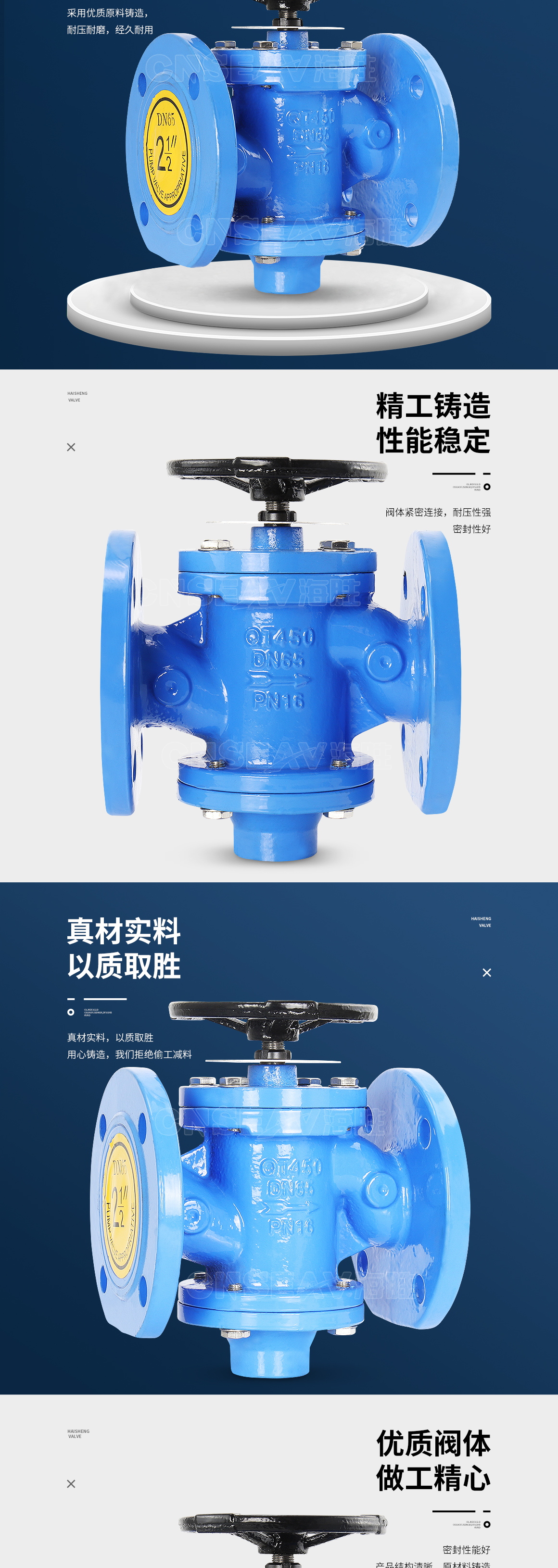

动态平衡阀ZL47F图片

动态平衡阀ZL47F图片

动态平衡阀ZL47F图片

动态平衡阀ZL47F图片
