衬四氟铸钢气动球阀Q641F64

  • 海胜
  • Q641F64-16C
  • 法兰
  • 化工、石油、农药、染化等
  • -40℃~180℃
  • 1.6~4.0Mpa
  • 15~400mm
  • 铸钢
  • 直通流道
  • 产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

衬四氟铸钢气动球阀Q641F64产品概述:

衬四氟铸钢气动球阀Q641F64是由活塞式气动执行器和衬氟球阀组成,结构形式为浮动直通式,连接形式为法兰,衬氟球阀阀体由铸钢或不锈钢材料制成。阀门采用氟塑料作为内衬,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。气动衬氟球阀可作开关或调节之用,耐腐蚀气动球阀适用于各种工业管道中液体和气体的输送(包括蒸气),在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径气动衬氟球阀提供最大的流量,并可用于扫线清洗或隔离输送的管道。

耐腐蚀气Q641F46气动衬氟球阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。



衬四氟铸钢气动球阀Q641F64产品特点:

1、流体阻力小、球阀是所有阀类中流体阻力zui小的一种,即使是缩径球阀,其流体阻力也相当小;
2、止推轴承减小阀杆磨擦力矩,可使阀杆长期操作平稳灵活;
3、阀座密封性能好,采用聚四氟乙烯等弹性材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增高而增大;
4、阀杆密封可靠,由于阀杆只作彷转动运而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增高而增大;
5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的磨擦损失小,故球阀的使用寿命长;

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封;
7、 防静电功能:在球体、阀杆、阀体之间设置弹簧,能将开关过程产生的静电导出;



衬四氟铸钢气动球阀Q641F64工作原理:

衬四氟铸钢气动球阀Q641F64是采用氟塑料作为内衬,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,并配之以新型的带杆球体结构,再加上其独特的弹性唇式密封座结构,使其具有普通球阀的各项优点,能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。全通径阀门提供最大的流量,并可用于扫线清洗或隔离输送的管道。



衬四氟铸钢气动球阀Q641F64零件材料:

阀体

铸铁、铸钢、不锈钢

阀芯

不锈钢+聚四氟依稀(F46)

阀座

聚四氟依稀(F46)

阀杆

2Cr13

填料

柔性石墨、聚四氟依稀

支架

铸铁、铸钢、不锈钢

联轴器

25、35、45


衬四氟铸钢气动球阀Q641F64主要技术性能:

公称通径 DN(mm)

15

20

25

32

40

50

100

125

150

200

250

300

350

400

允许压差(MPa)

≤ 公称压力

动作范围

0~90°

泄露量Q

软密封VI级

基本误差

带定位器:小于全行程的±2%

回差

带定位器:小于全行程的2%

衬四氟铸钢气动球阀Q641F64

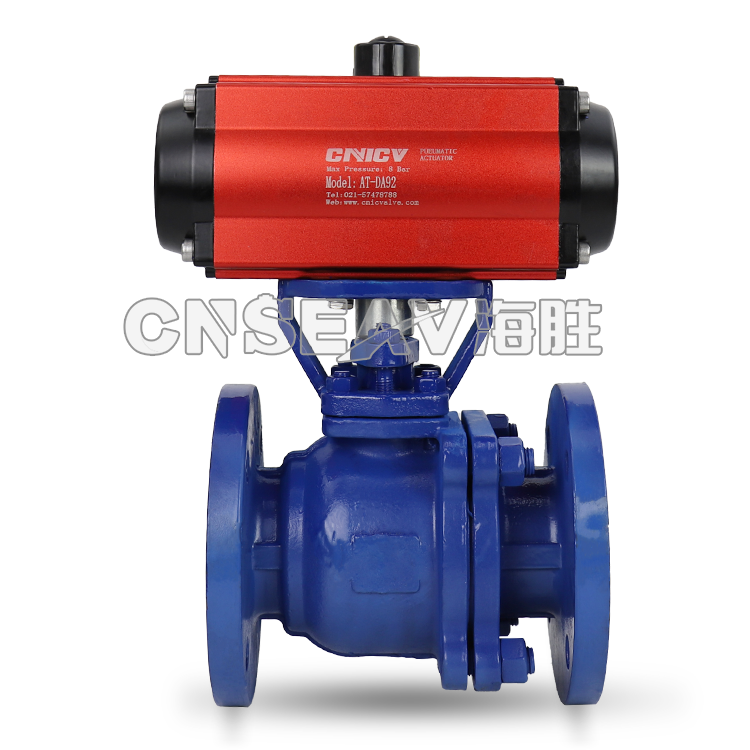

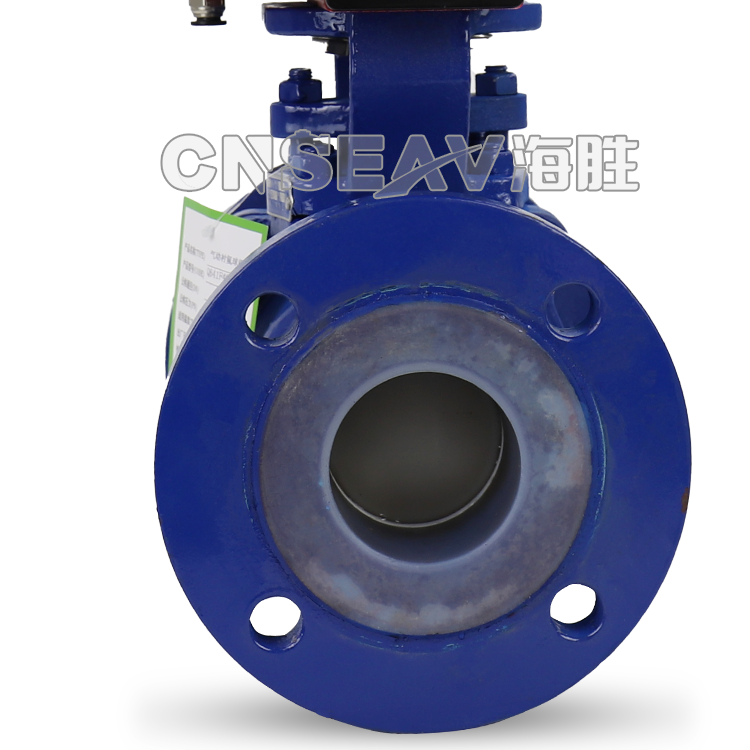

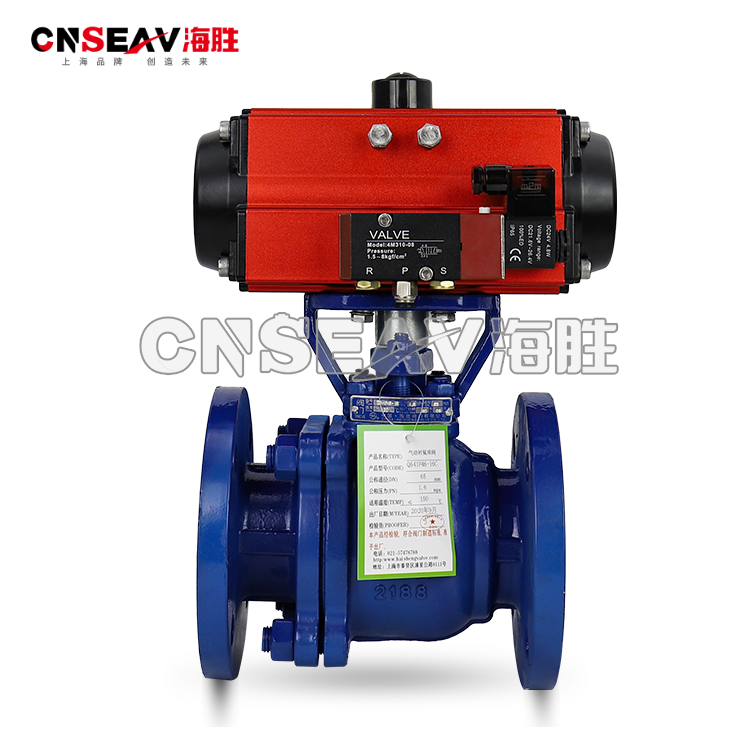

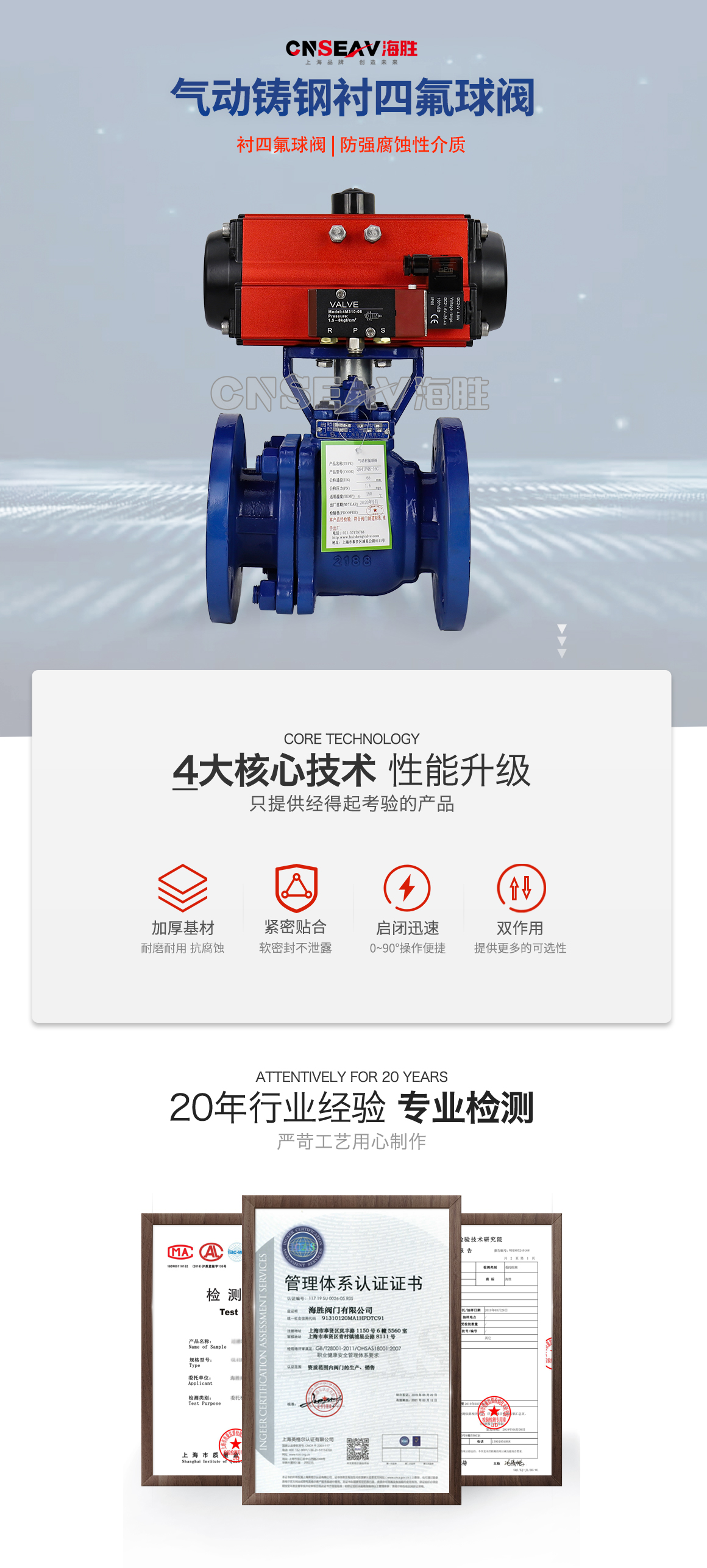

衬四氟铸钢气动球阀Q641F64图片

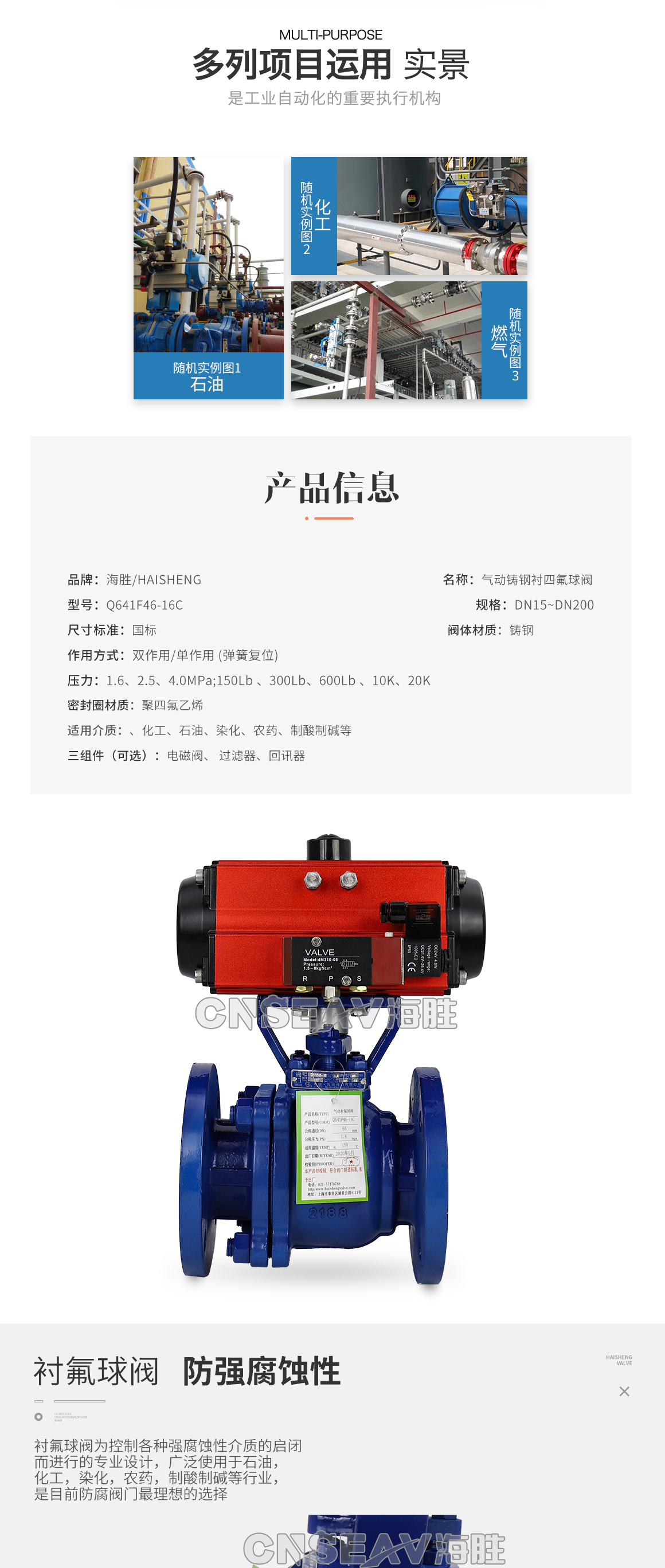

衬四氟铸钢气动球阀Q641F64图片

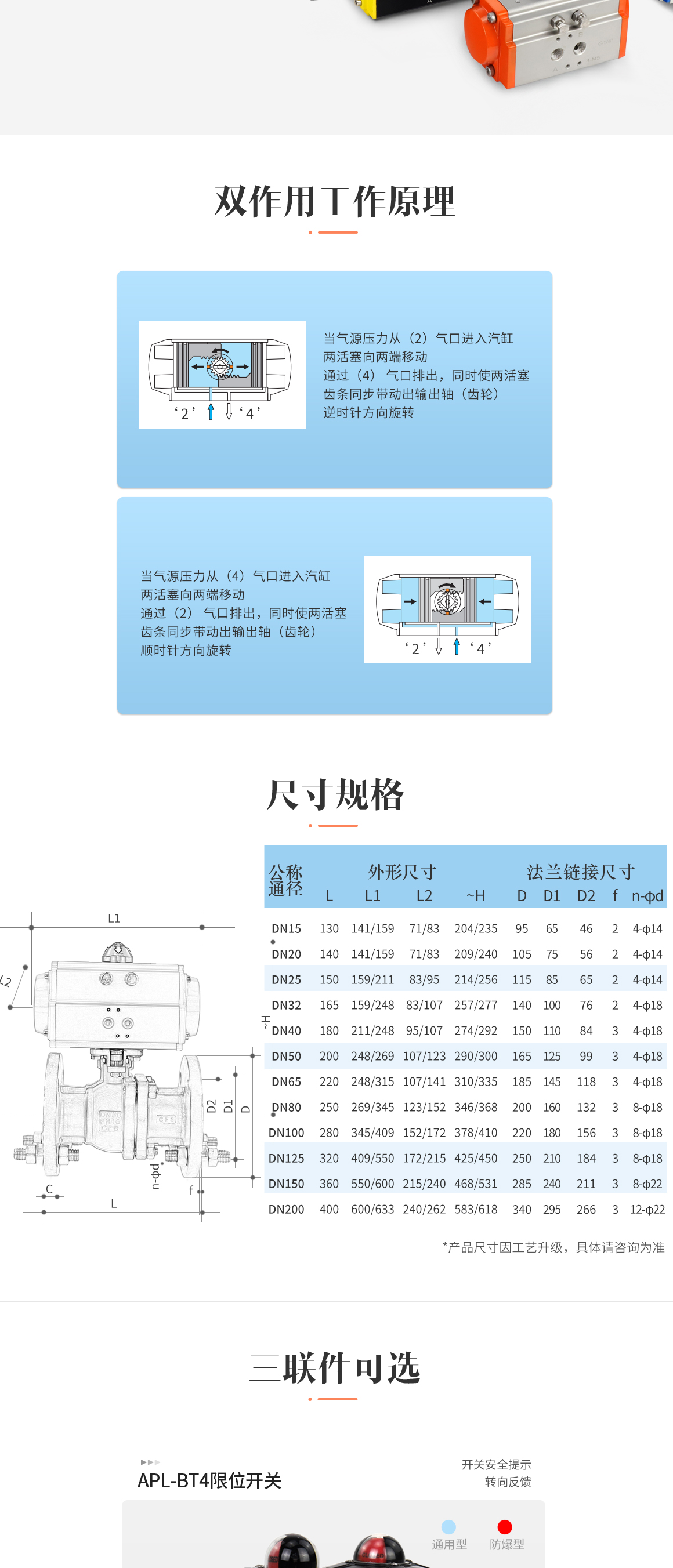

衬四氟铸钢气动球阀Q641F64工作原理

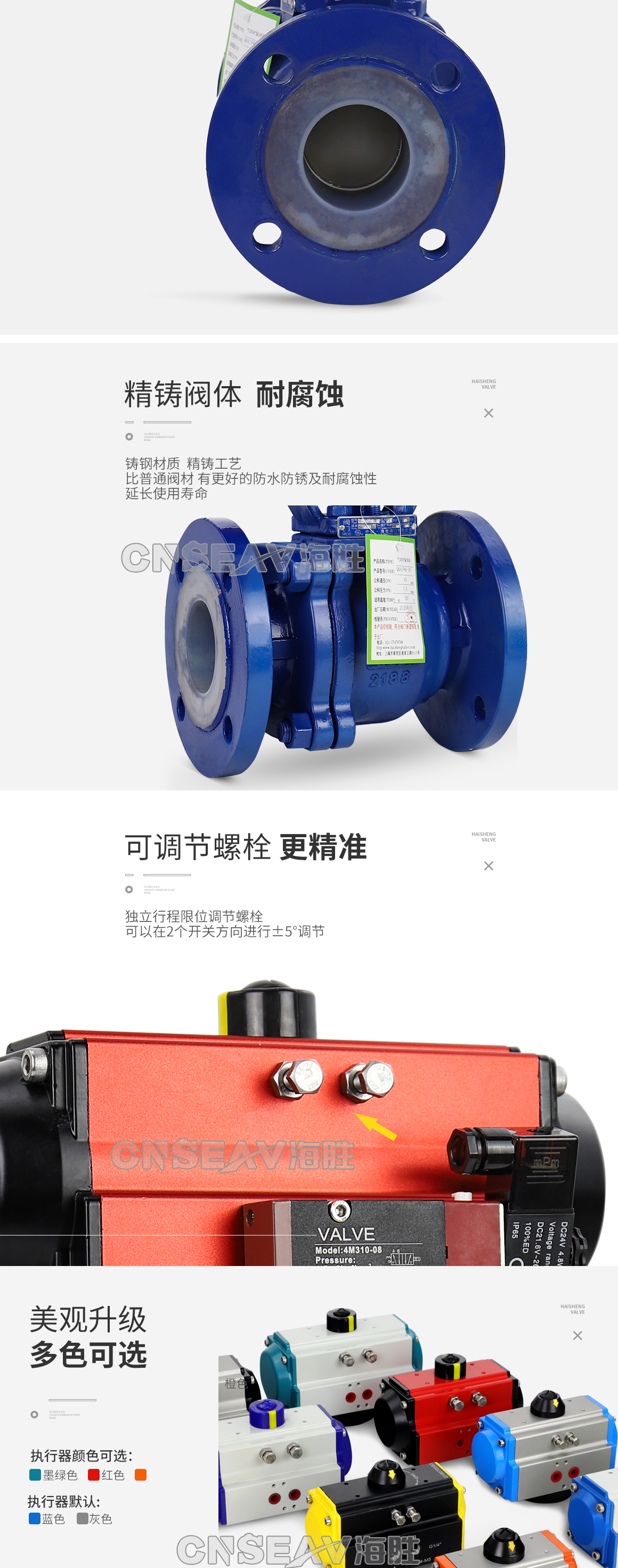

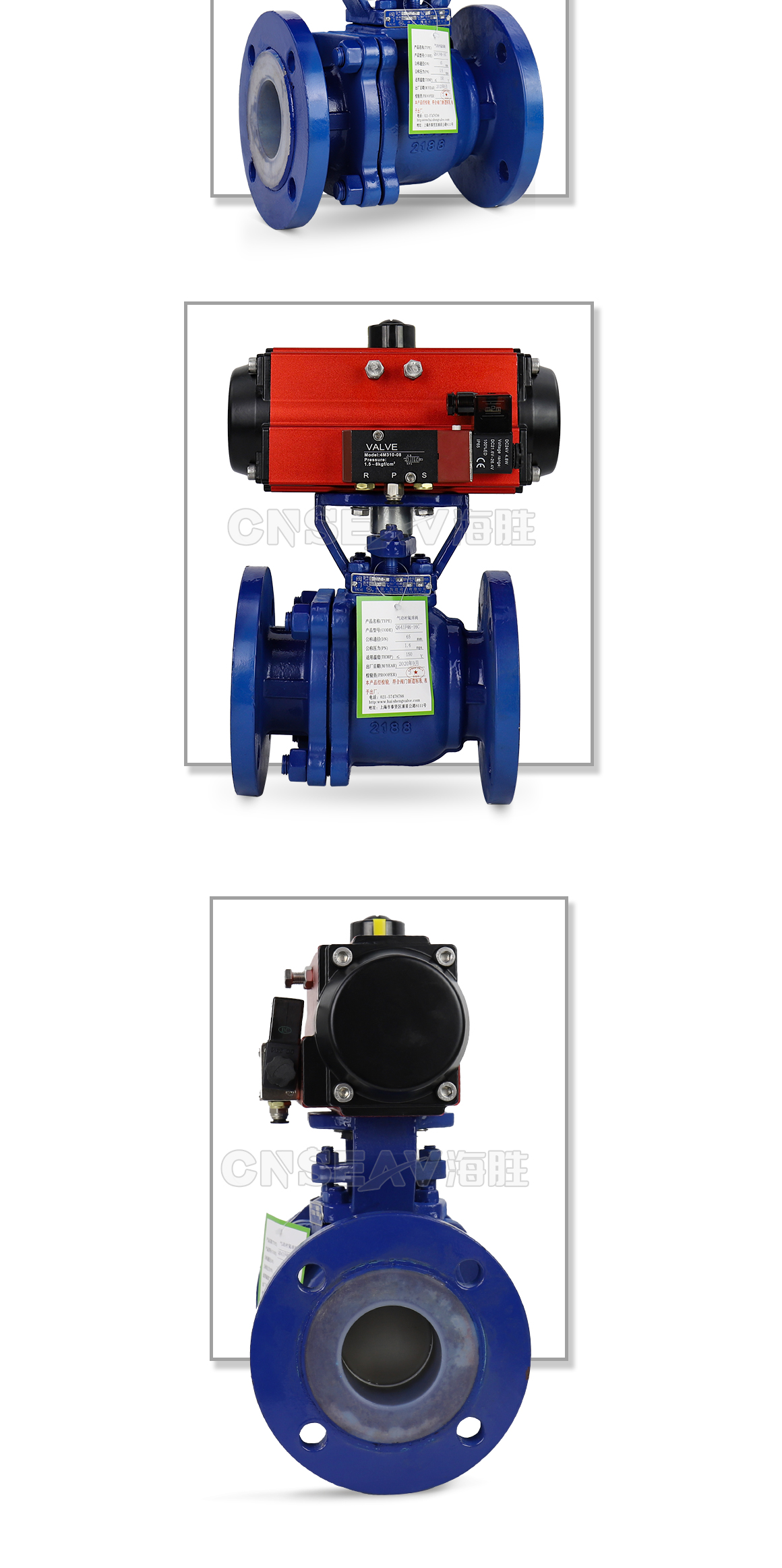

衬四氟铸钢气动球阀Q641F64图片

衬四氟铸钢气动球阀Q641F64图片
