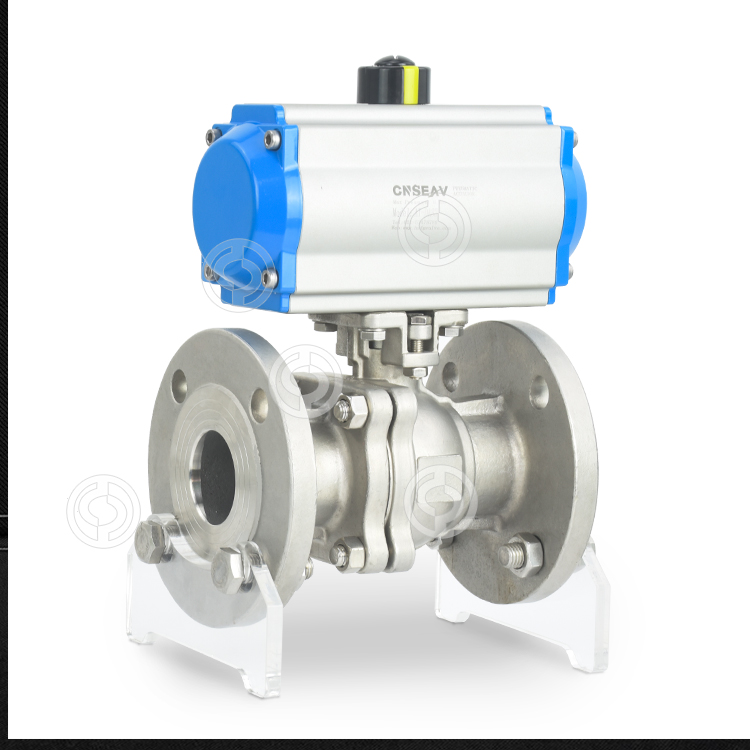

不锈钢气动球阀Q641F-16P概述:
不锈钢气动球阀Q641F是近来被广泛应用的一种新型阀门,主要用于截断或接通管路中的介质,分配和改变介质的流动方向,同时也可用来调节与控制流体,和旋塞阀属于同类型的阀门。它的关闭件是一个球体,球体通过绕阀体中心线作旋转达到开启、关闭目的。
在各种阀门种类中,球阀的流动阻力系数比较小,球阀处于全径打开状态时,球体通道、阀体通道和连接管径并成一条直径,介质近乎可以毫无损耗的流过,可通过旋转球阀90°实现全关全开,启闭迅速。与相同规格的闸阀、截止阀相比,球阀具有体积小、重量轻,便于管道安装的优势。
不锈钢气动球阀Q641F-16P产品特点:
1.齿轮型双活塞设置,输出扭矩大,体积小;
2.球阀结构简单,活动的密封圈使得拆卸更换维修方便;
3.可在顶部和底部安装手动操作装置;
4.齿条式连接可以调节开启角度和额定流量;
5.为执行器提供电信号反馈指令和各种附件,以实现自动操作的目的;
6. IS05211标准连接为产品安装和更换提供了方便;

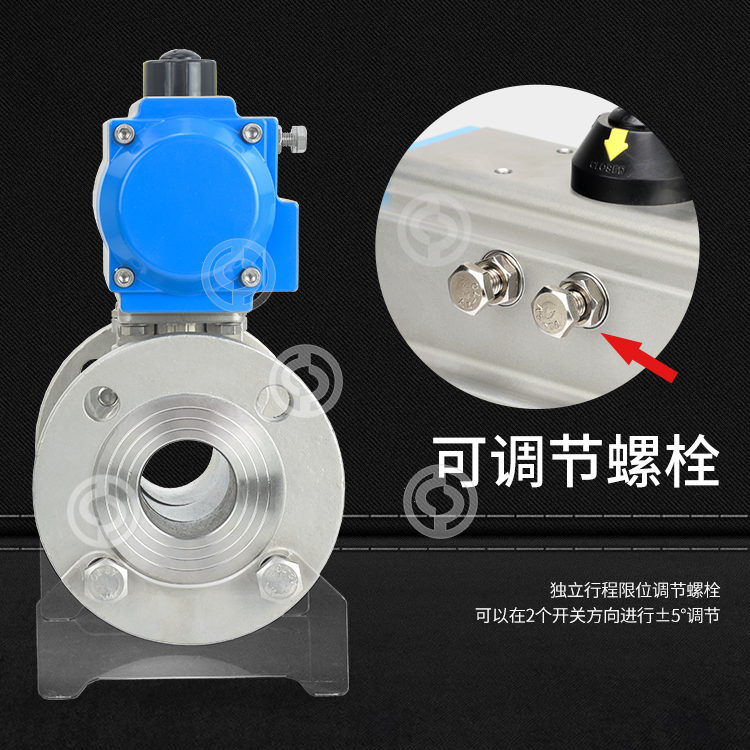

7.两端的可调关节螺钉可使标准产品在0°至90°之间具有±4°的可调范围;

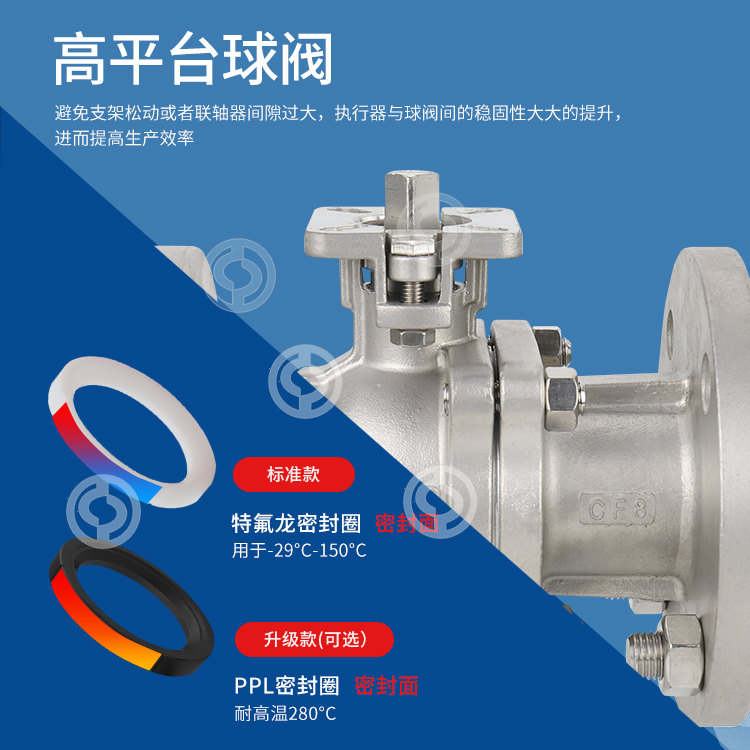

8.阀座密封性能好,结构易于密封,而且球阀的阀封能力随着介质压力的增大而增大。
不锈钢气动球阀Q641F-16P工作原理:
当气动执行器与电路和系统气源接通后,空气通过A管道或B管道进入A缸(B缸)推动活塞向另一端运动,带动旋转轴和球芯转动90°;
1.气动执行器顶部连动可视器,当绿色标志指向“开”字时代表阀门处于开启状态;
2.回信器信号灯绿灯亮时,代表阀门处在开启位置,而红灯亮时代表阀门处在关闭位置;
3.定位器可调节阀门管道流量。
不锈钢气动球阀Q641F-16P气动执行机构技术参数:
不锈钢气动球阀Q641F-16P使用新型GT系列气动执行器,具有双作用和单作用弹簧复位,齿条和小齿轮传动,安全可靠;大口径阀门采用AW系列气动执行器拉叉传动,结构合理,输出扭矩大有双作用和单作用。
不锈钢气动球阀Q641F-16P主要零部件材料:
零件名称 | 材料 |
阀体 | 304、316、316L |
蝶板 | 304、316、316L |
密封圈 | 硅橡胶、氟橡胶、聚四氟 |
阀杆 | 304、316、316L |
填料 | 硅橡胶、氟橡胶、聚四氟 |
不锈钢气动球阀Q641F-16P执行标准:
1.设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357;
2.法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543;
3.结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202;
4.检验主试验:JB/T 9092、API 598;
不锈钢气动球阀Q641F-16P规格尺寸:
公称通径 | 尺 寸(mm) | 执 行 器 型 号 | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | ||||||||||||||
L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | L | D | D1 | b | Z-фD | 可选配DA/SR、QGSY、 | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 | |
20 | 130 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 | |
25 | 140 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 | |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 | |
40 | 165 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 | |
50 | 203 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 | |
65 | 222 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 | |
80 | 241 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 | |
100 | 305 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 | |
125 | 356 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 | |
150 | 394 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 | |
200 | 457 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |
