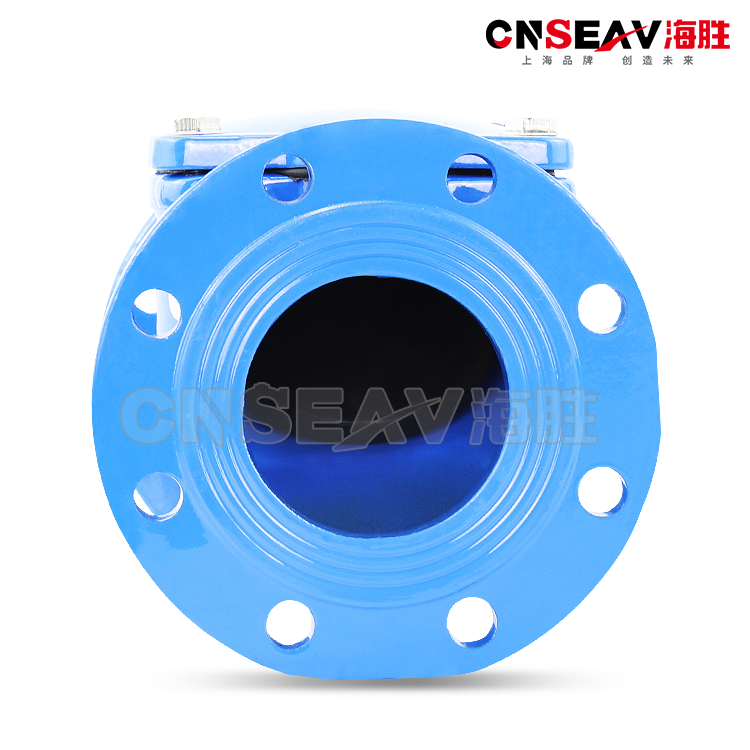

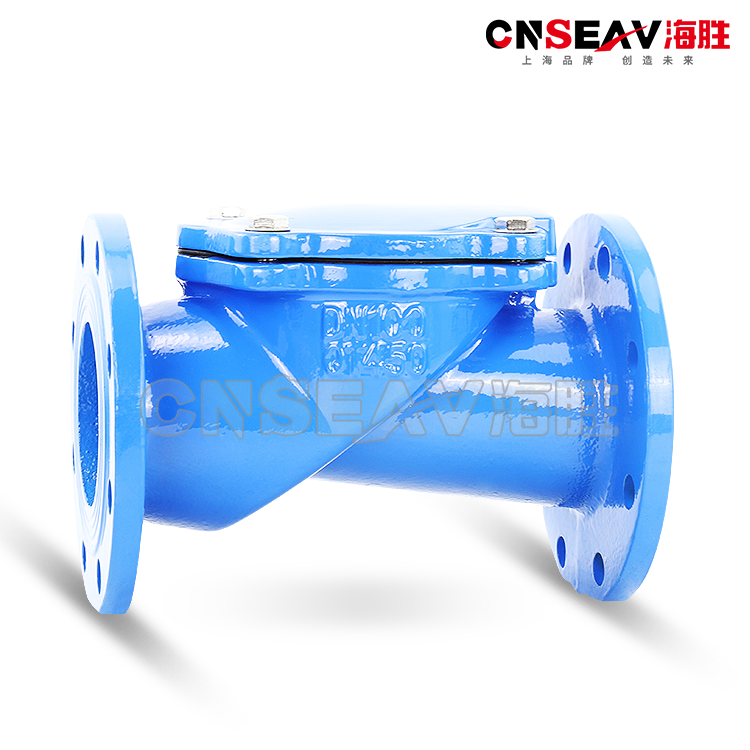

橡胶瓣止回阀H44X

  • 海胜
  • H44X-16P
  • 法兰
  • 水及弱腐蚀性流体
  • 0℃~80℃
  • 1.0~1.6
  • 50~600
  • 不锈钢
  • 直通流道
  • 适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

橡胶瓣止回阀H44X产品概述:

橡胶瓣止回阀主要由阀体、阀盖及橡胶瓣三种主要零件组成。其中橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,H44X橡胶瓣止回阀阀瓣开关寿命可达100万次,H44X橡胶瓣止回阀采用全流面积式设计,具有水头损失小,不易堆积杂物,维修简便等特性。主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流及水锤对泵损害。该阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。

由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。橡胶瓣止回阀采用内装摇臂旋启式结构,阀瓣绕转轴作旋转运动,阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。



橡胶瓣止回阀H44X产品特点:

1、 具有水头损失小,不易堆积杂物,维修简便等特性。

2、该阀采用全流面积式设计,具有水头损失小,不易堆积杂务,维修简便等特性。
3、该阀主要适用于给排水系统,可安装于出水口处,以防止倒流及水锤对泵损害。
4、橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。



橡胶瓣止回阀H44X工作原理:

 H44X(SFCV)系列橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒及强化尼龙布做衬底,外层披覆橡胶制成,阀瓣开关寿命可达100万次。H44X(SFCV)系列橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。H44X(SFCV)系列橡胶瓣止回阀还可安装在蓄水池进出水管的旁通管上,以防止池水倒流至给水系统中。



橡胶瓣止回阀H44X零件材料:

零件名称

阀体

阀盖

阀瓣

材料

铸铁

铸铁

钢材+强化尼龙布



橡胶瓣止回阀H44X安装注意事项:

  1. 在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管道系统产生的压力的影响。

  2. 安装时注意介质流动的方向应与阀体所标箭头方向一致。

  3. 升降式垂直瓣止回阀应安装在垂直管道上。

  4. 升降式水平瓣止回阀应安装在水平管道上。

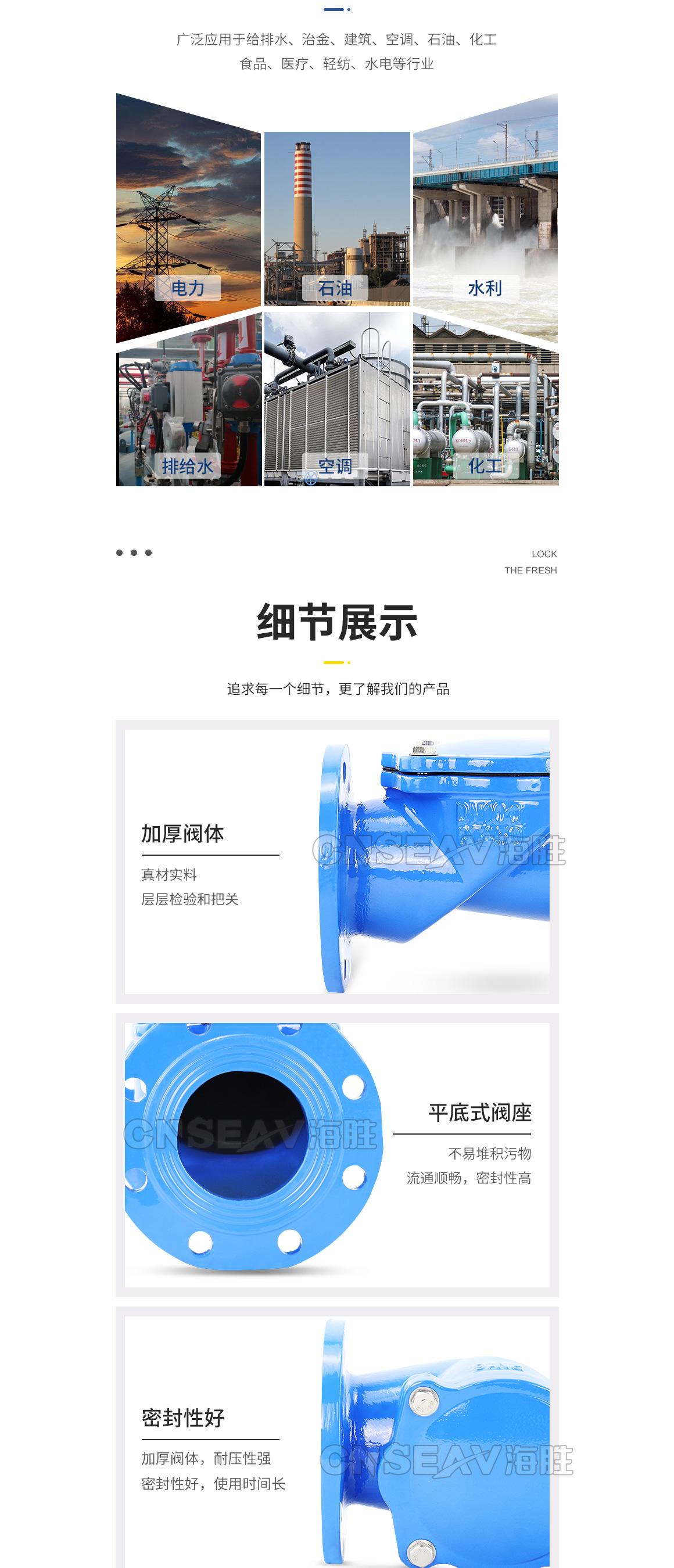

橡胶瓣止回阀H44X图片

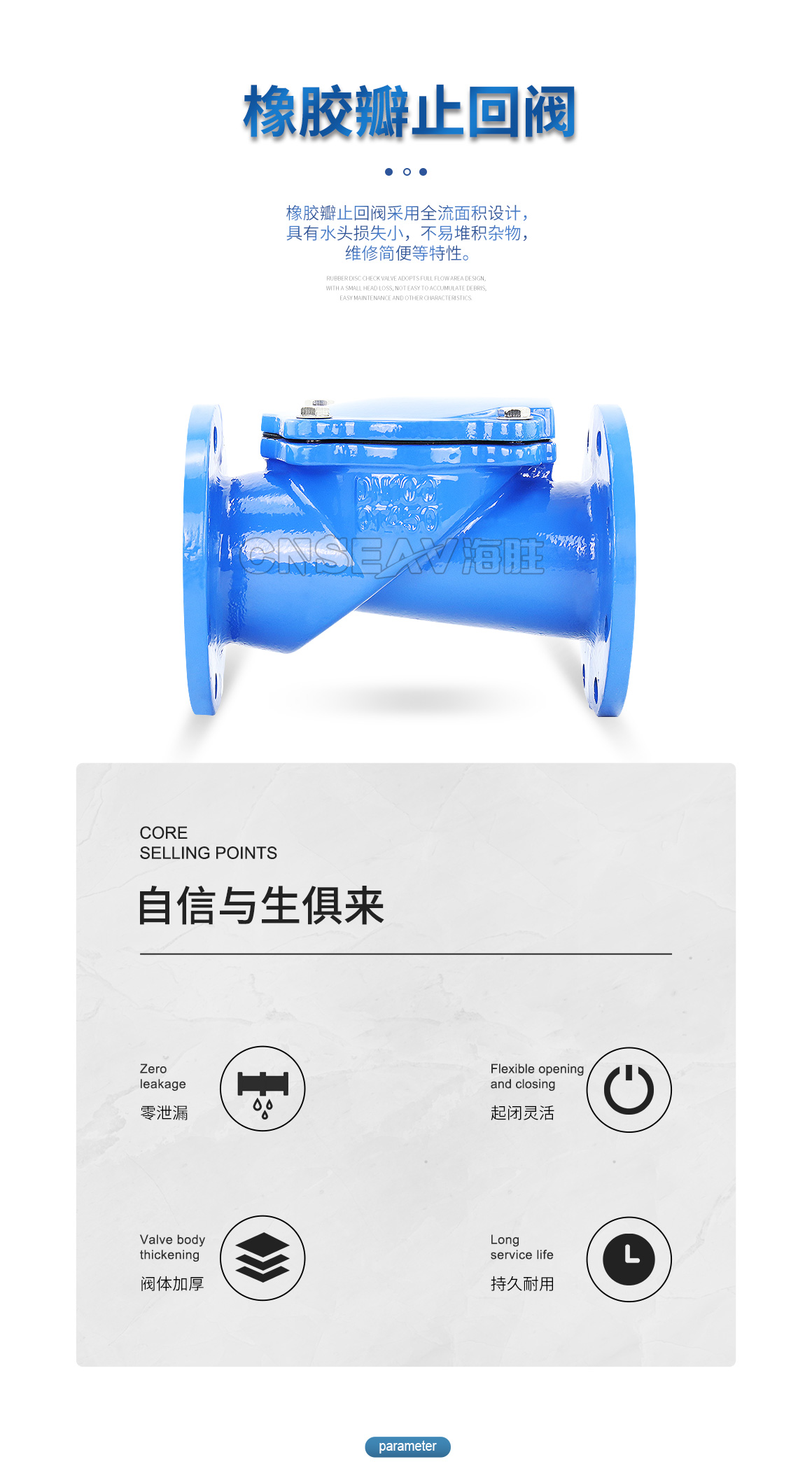

橡胶瓣止回阀H44X图片

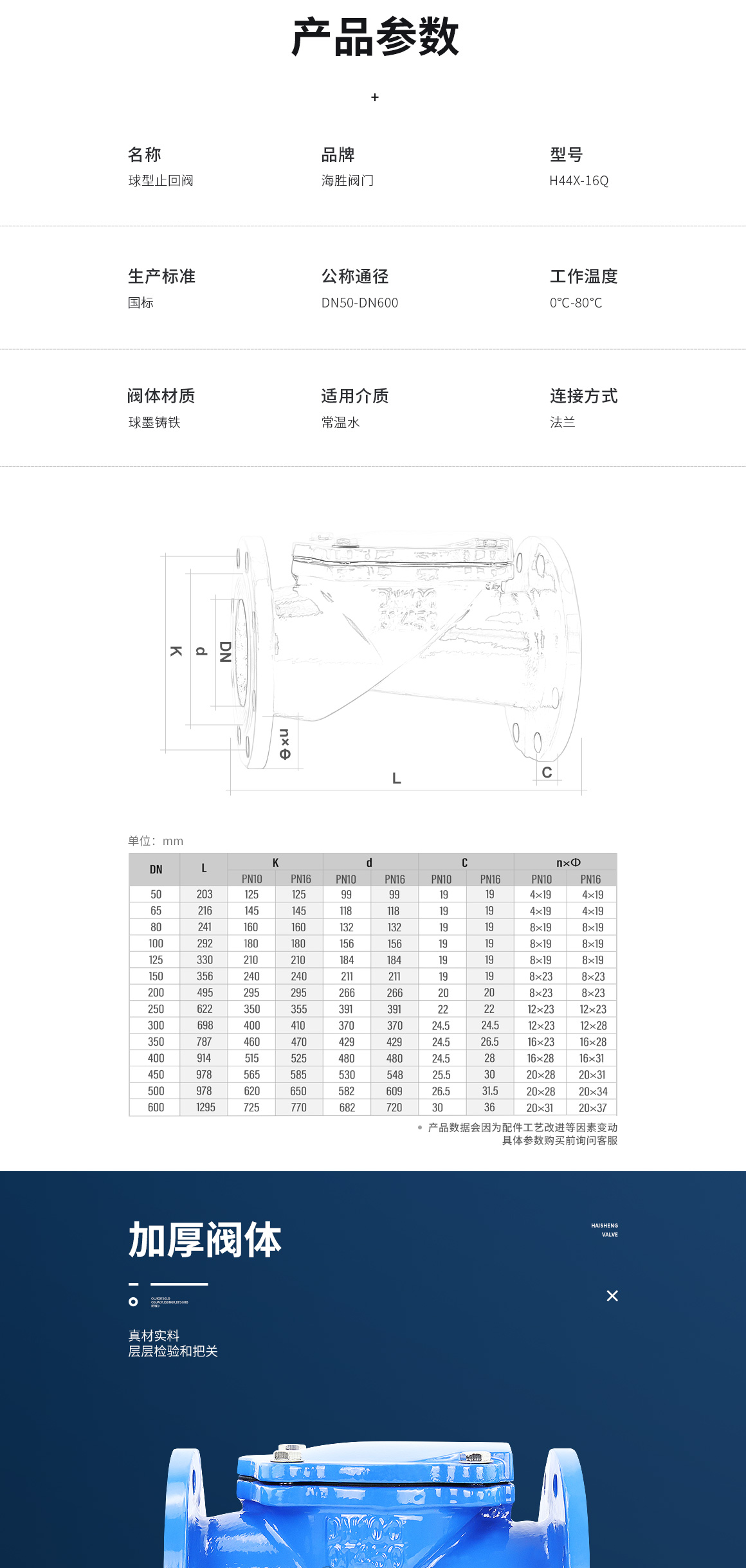

橡胶瓣止回阀H44X图片

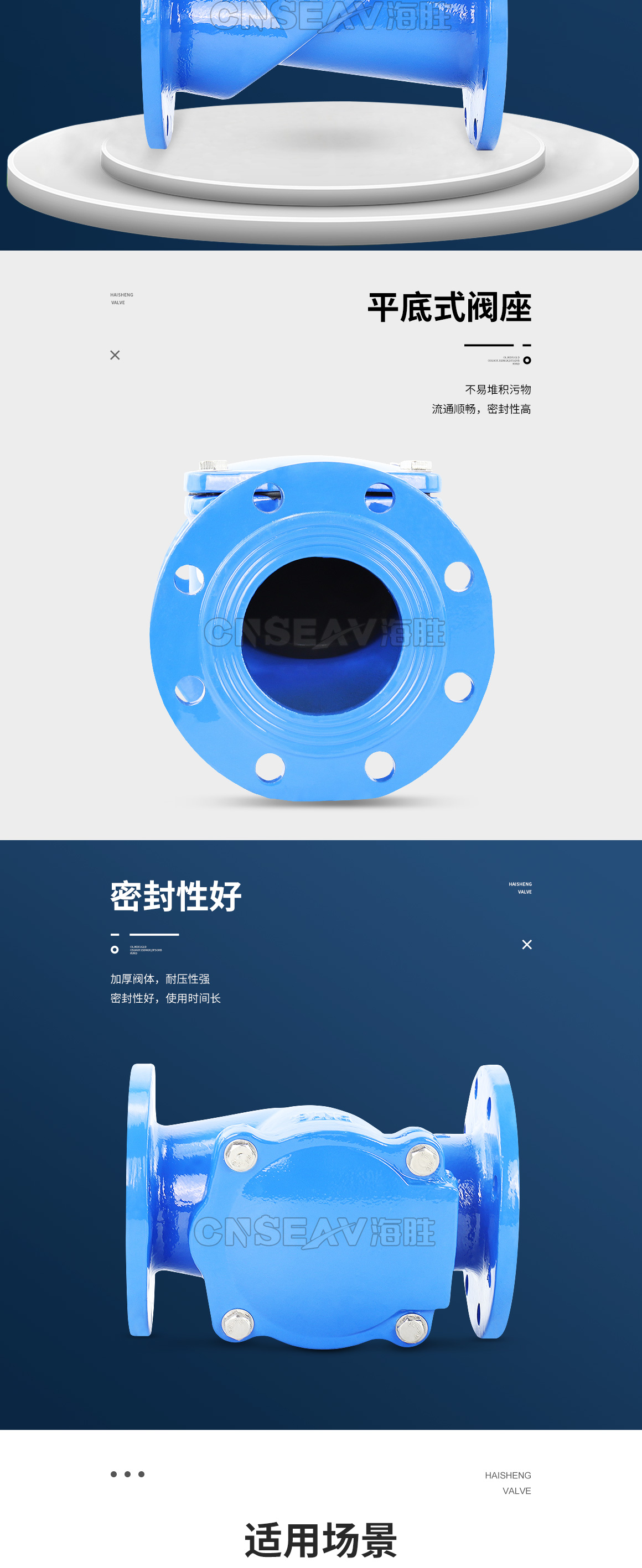

橡胶瓣止回阀H44X图片

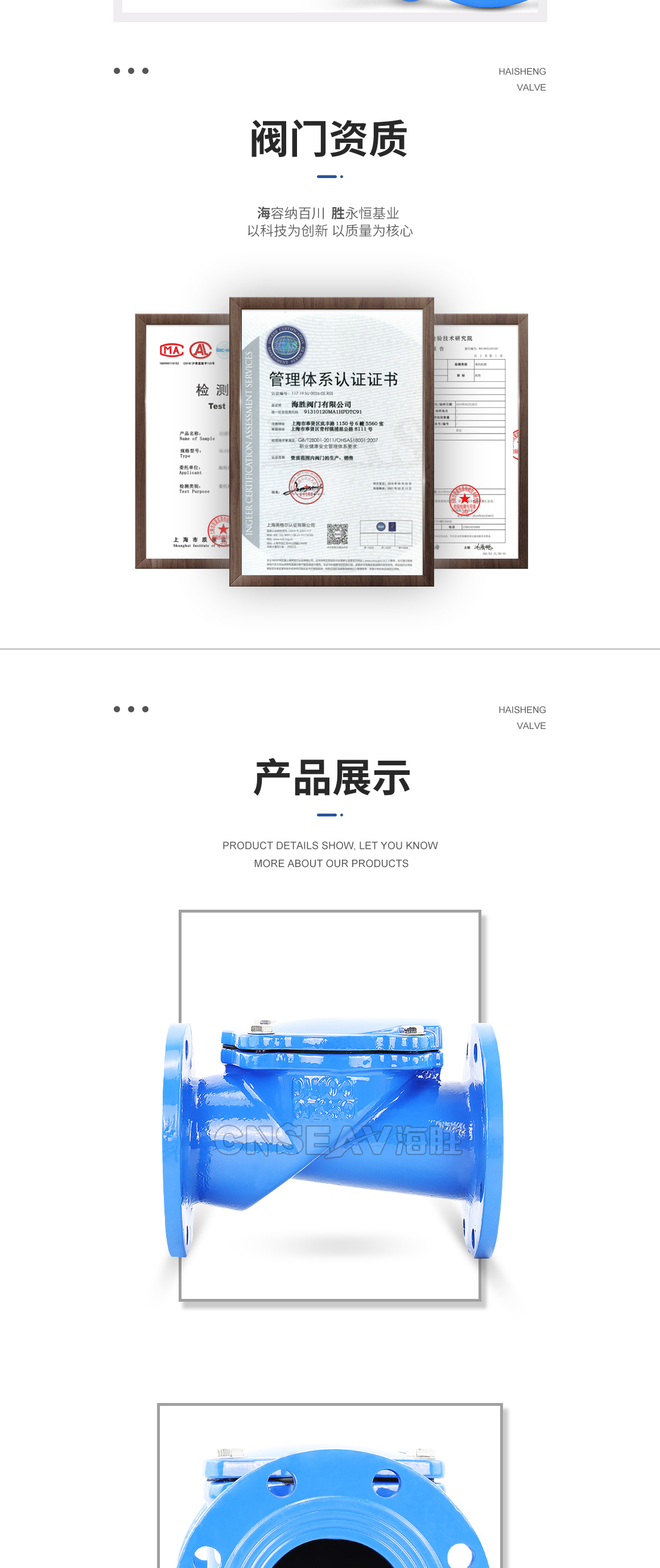

橡胶瓣止回阀H44X图片
