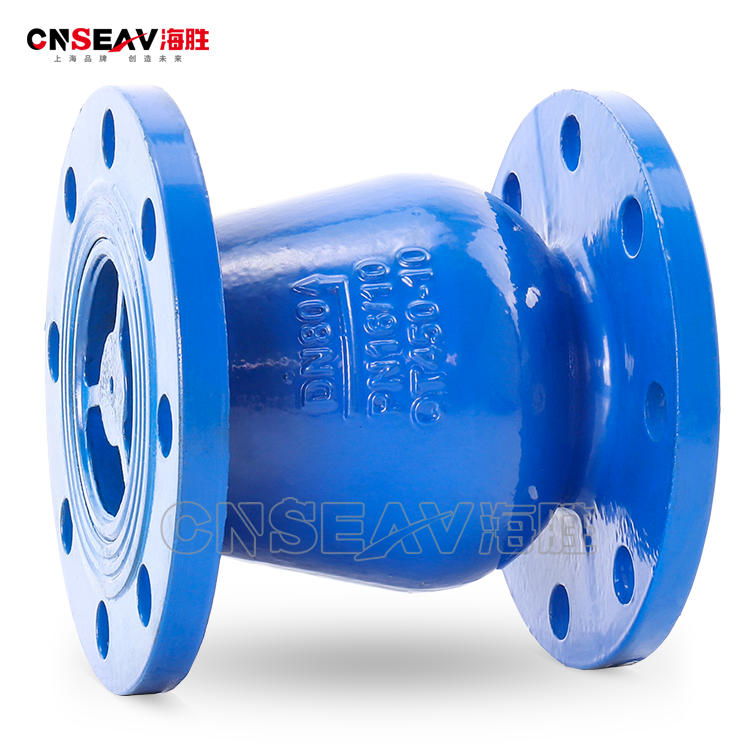

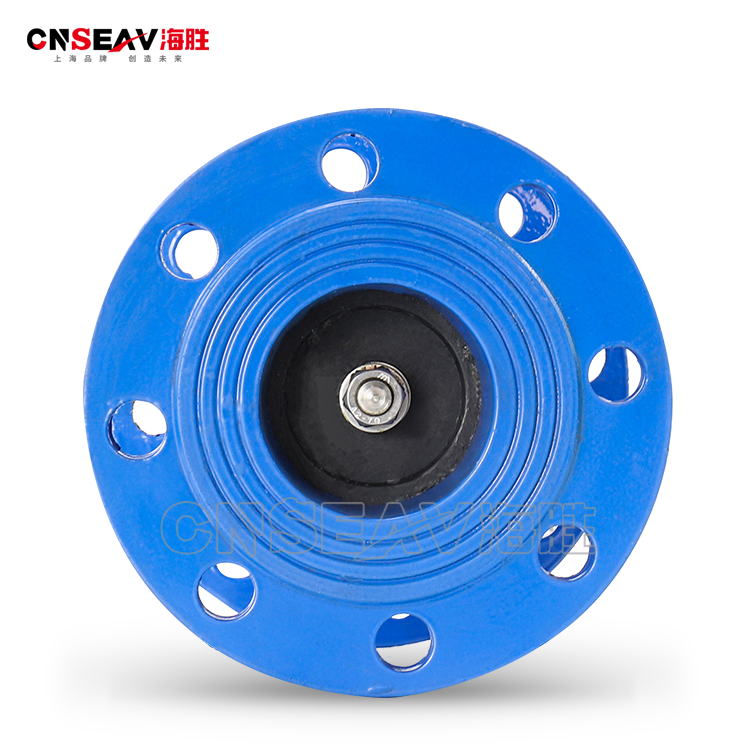

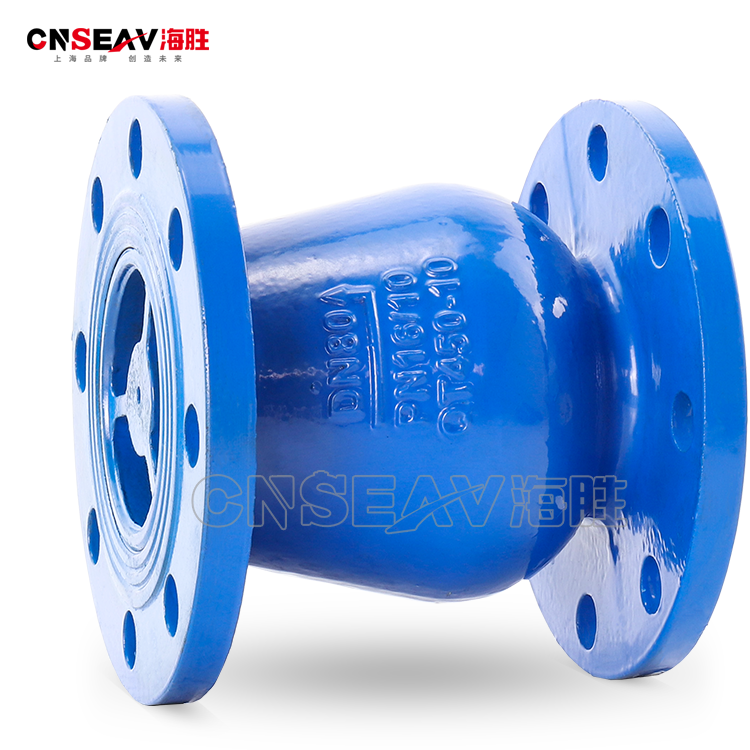

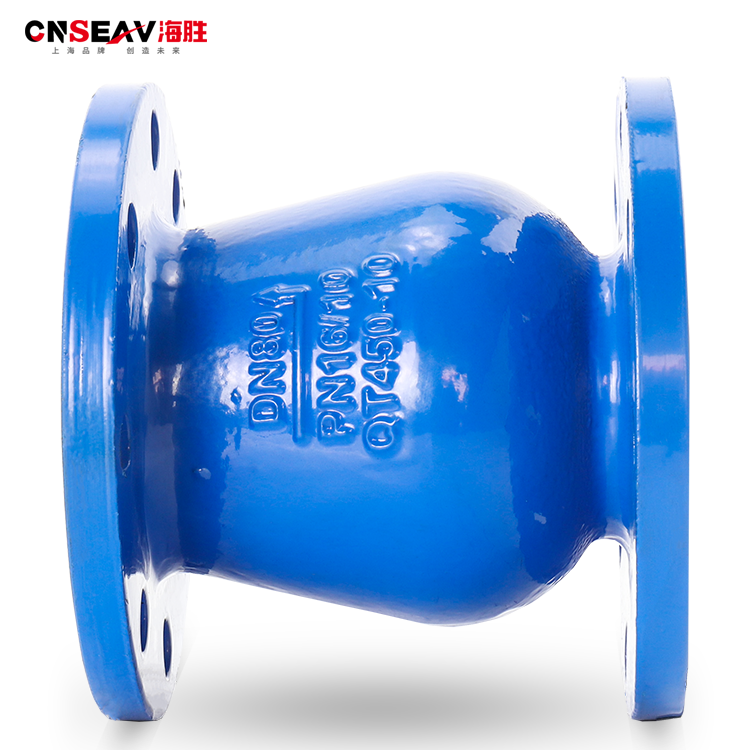

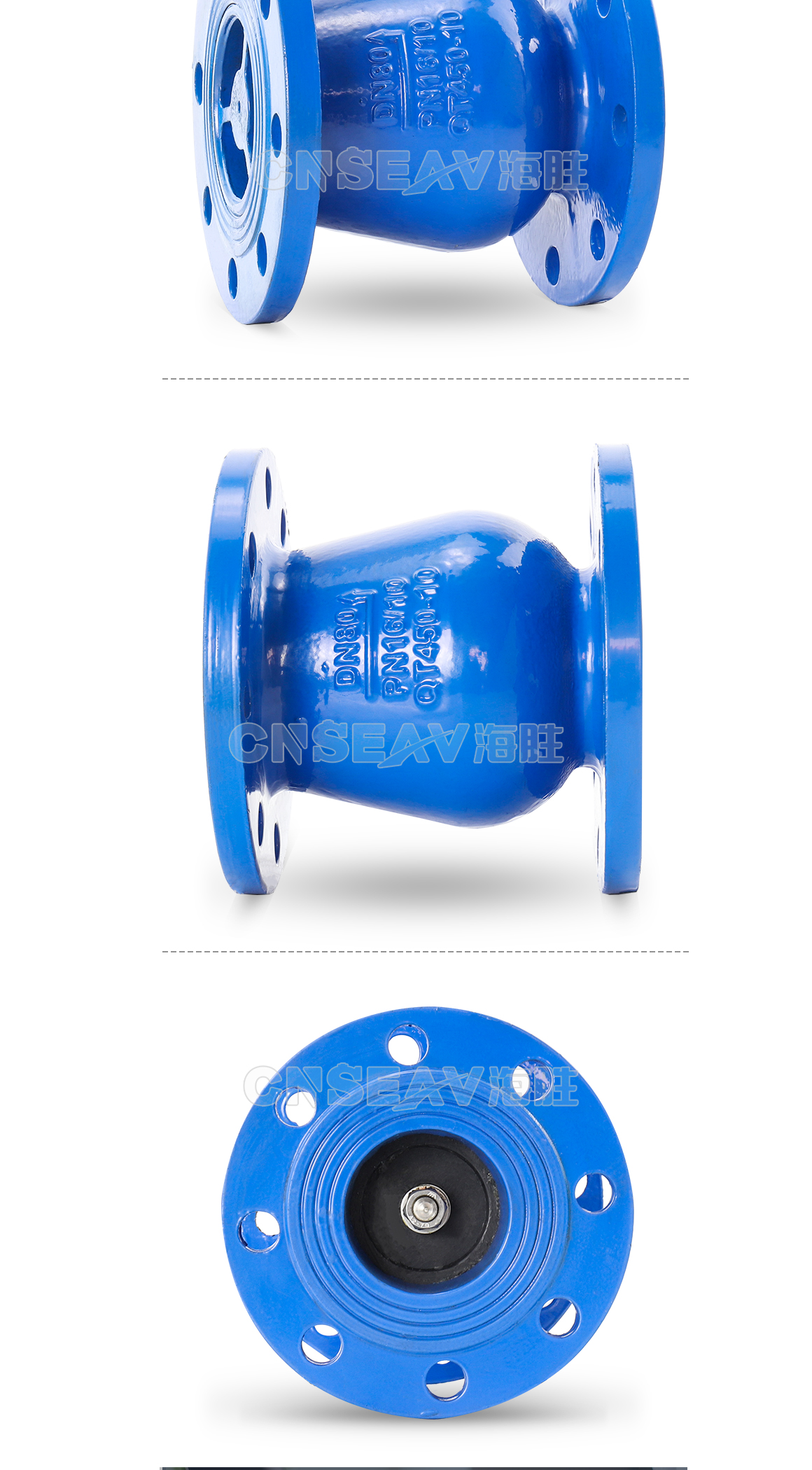

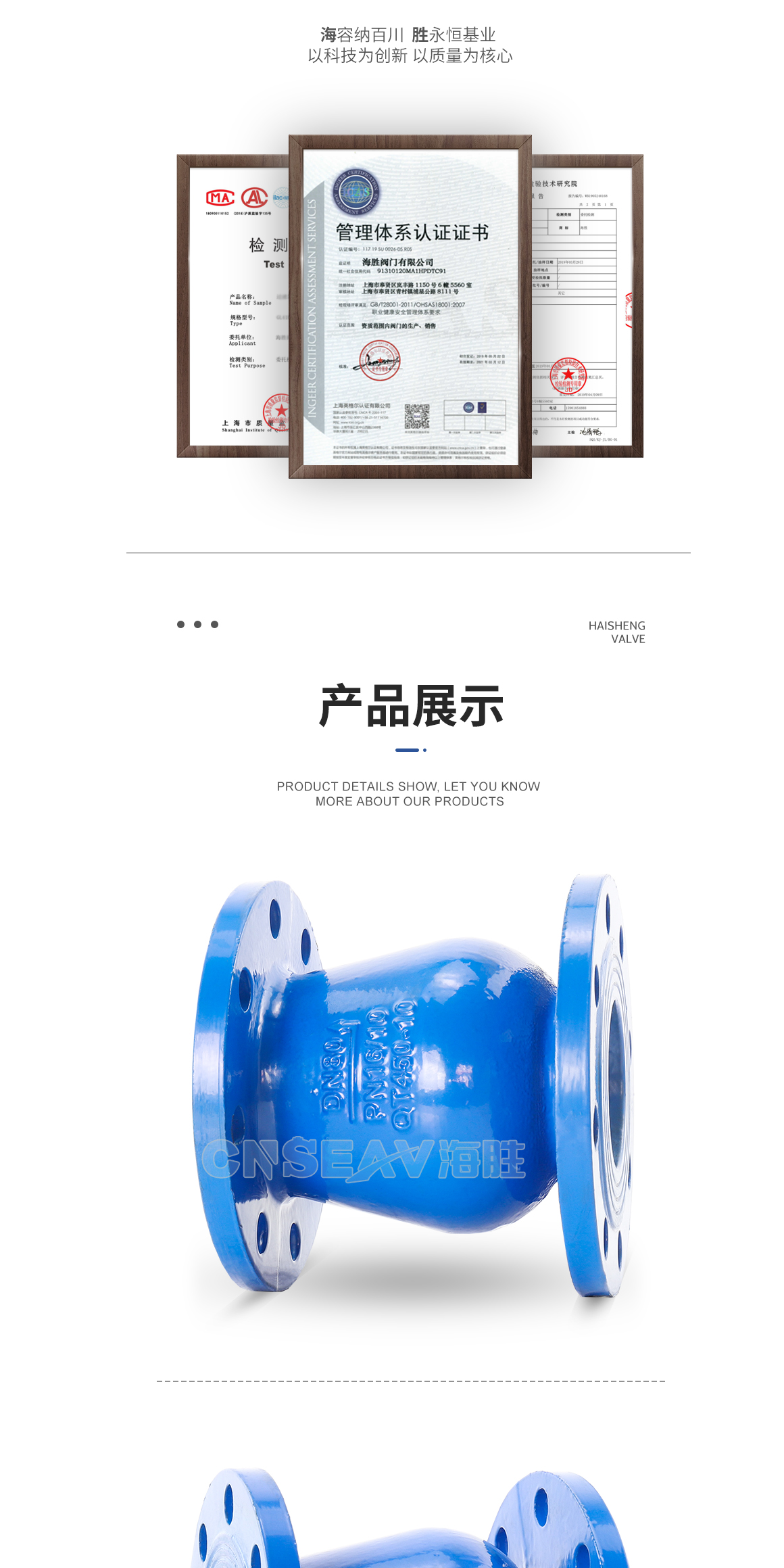

DRVZ/H42X静音止回阀概述:

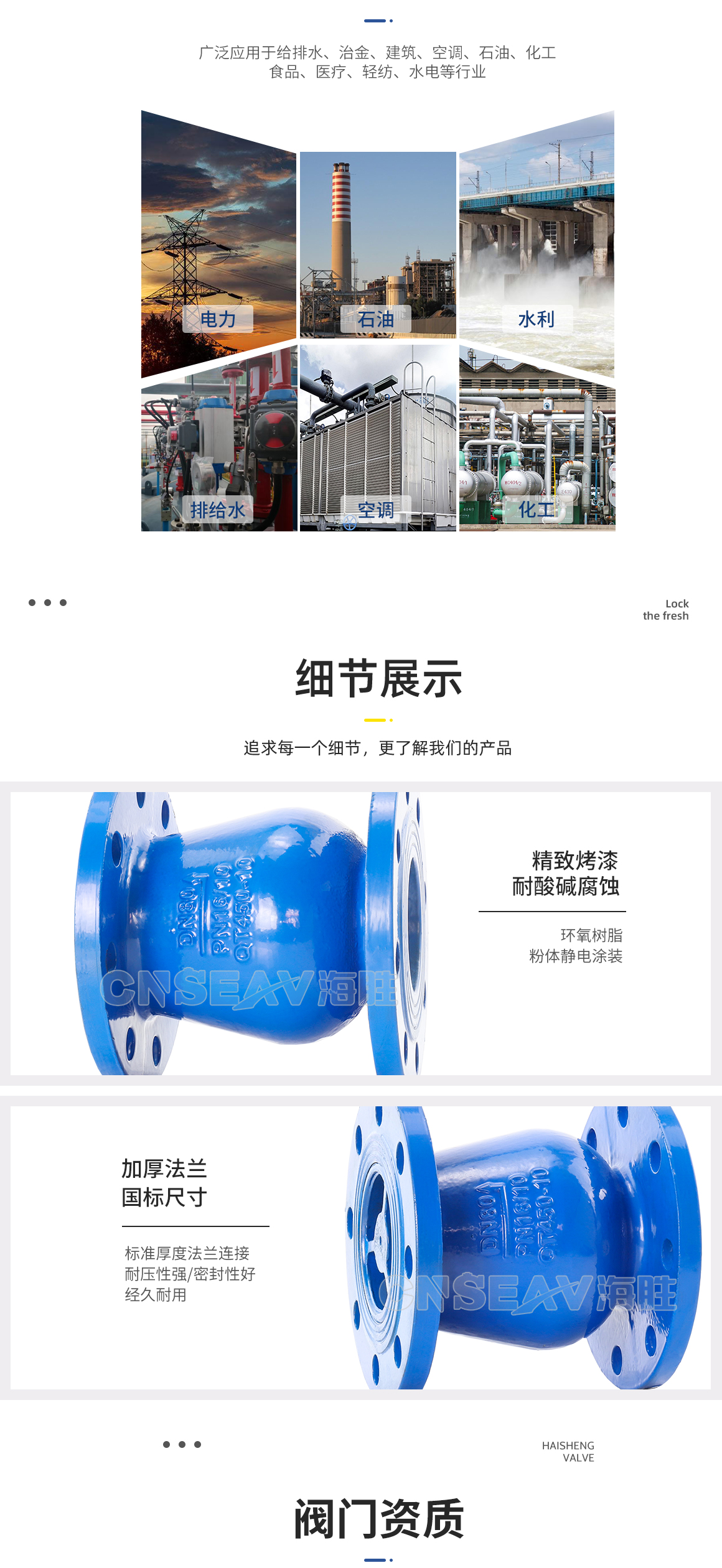

DRVZ/H42X静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计,压力损失极小,阀瓣启闭行程很短,停泵启闭行程很短,停泵时可快速关闭,防止巨大的水锤声,形成静音效果。主要用于给水、排水、消防、暖通系统,可安装于水泵出口处,以防止介质倒流及水锤对泵的损坏。
静音止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升蝶式止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。蝶式止回阀分单瓣式、双瓣式和多半式三种,这三种形式主要按阀门口径来分,目的是为了防止介质停止流动或倒流时,减弱水力冲击。
静音式止回阀-DRVZ(H42X)静音式止回阀由阀体、阀座、导流体、阎瓣、轴承及弹簧等主要零件组成,内部流道采用流线型设计压力损失极小。阀瓣启闭行程很短停泵时可快速关闭防止巨大的水锤声具有静音关闭的特点。该阀主要用于给排水、消防、暖通系统可安装于水泵出口处以防止倒流及水锤对泵的损害。

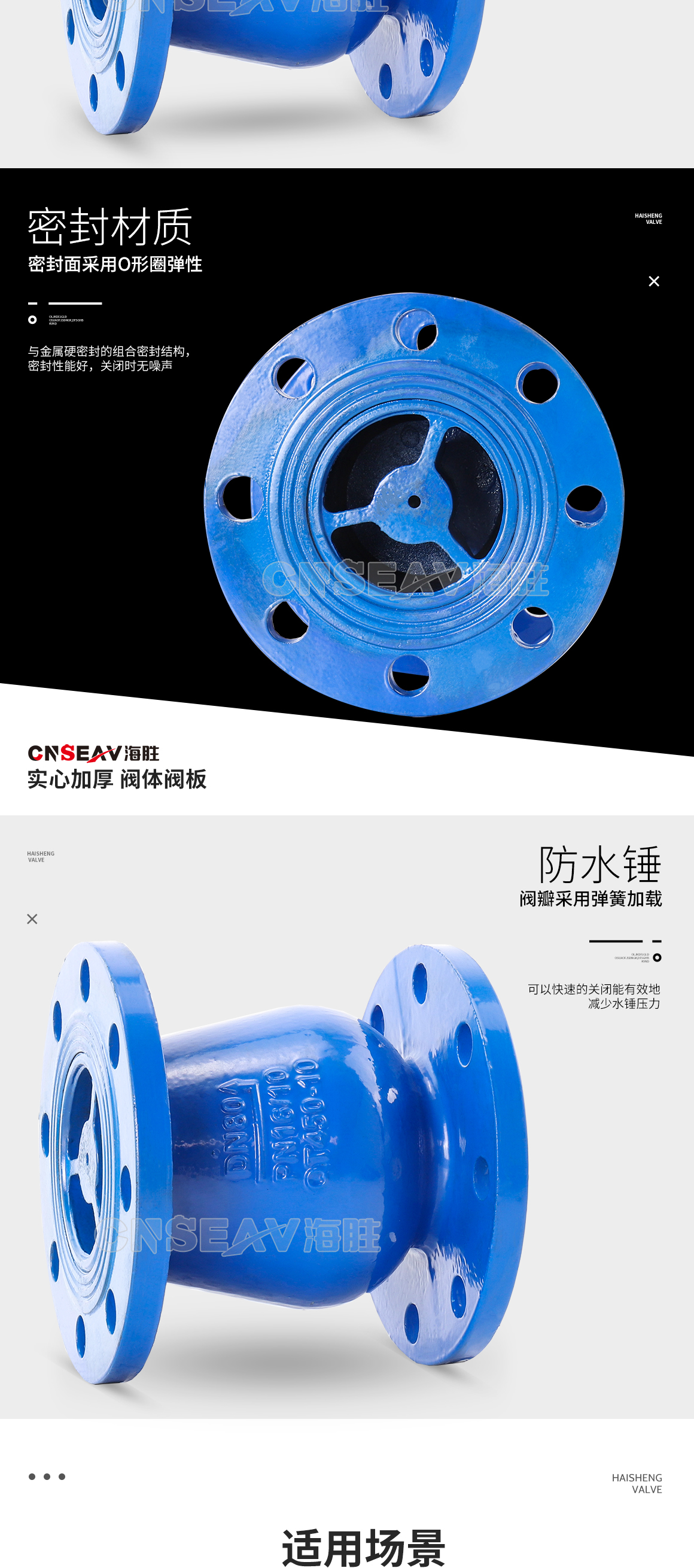

DRVZ/H42X静音止回阀特点:
① 内部水流通路采用流线型设计;
② 水头损失极小;
③ 阀瓣开关行程很短,可达快速关闭。
DRVZ/H42X静音止回阀工作原理:
静音止回阀在使用前,其阀盘在弹簧力作用下呈关闭状态;当开泵后压力水呈顺流时,阀盘靠压力水推力开启;当停泵时,阀盘在弹簧预应力的作用下,阀盘沿阀体垂直中心线滑动,其阀盘关闭行程很短,在水倒流前便快速关闭。既能防止介质倒流,又能防止泵及驱动电动机反转,同时阀盘的关闭不会产生巨大的水击力,而是很小的弹簧力,从而实现静音效果。
DRVZ/H42X静音止回阀主要零部件材料:
零件名称 | 材料 |
阀体、导流体 | 灰铸铁、球墨铸铁、铸钢 |
阀座、轴瓦、阀瓣、轴 | 青铜或铬不锈钢 |
弹簧 | 不锈钢 |

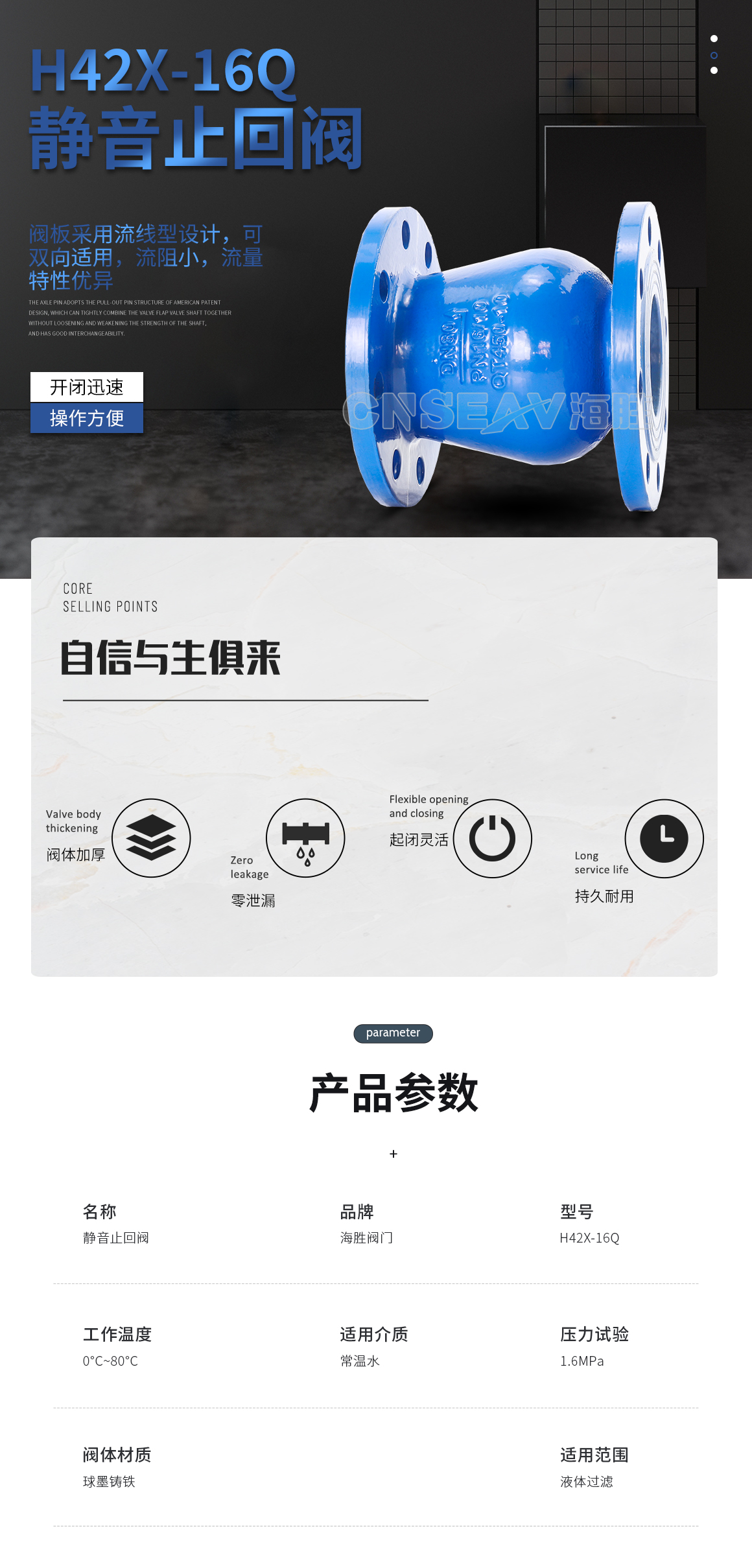

DRVZ/H42X静音止回阀主要技术参数
设计规范:GB/T 12233
结构长度:GB/T 12221
连接法兰:JB/T 79,HG20592,GB9113,ANSI
试验检验:GB/T13927
压力温度:GB/T 9131

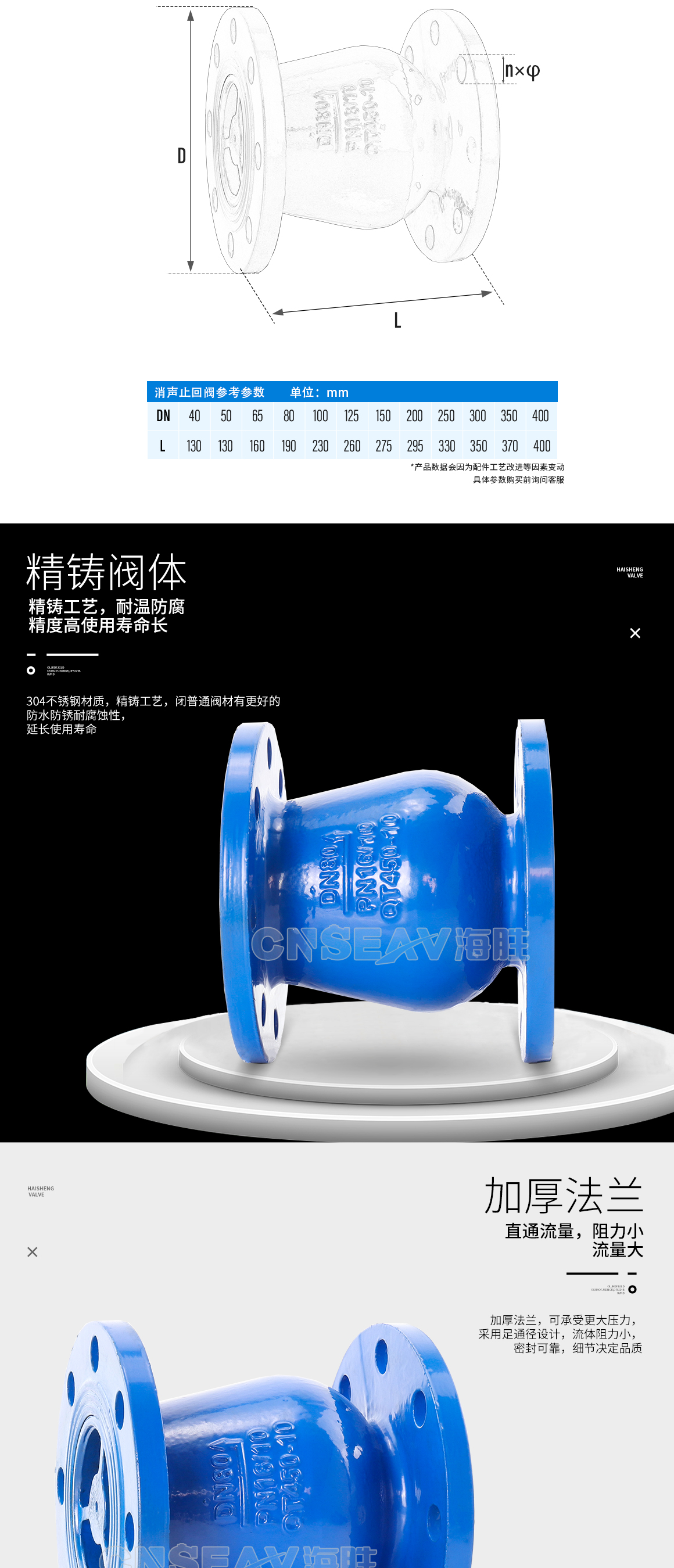

DRVZ/H42X静音止回阀规格尺寸:
公称通径(mm) | L(mm) |
50 | 120 |
65 | 150 |
80 | 180 |
100 | 240 |
125 | 300 |
150 | 350 |
200 | 450 |
250 | 500 |
300 | 550 |
350 | 575 |
400 | 600 |
450 | 650 |
500 | 700 |
DRVZ/H42X静音止回阀安装注意事项:
1、本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
2、H42X(DRVZ)静音式止回阀安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
3、在安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
4、静音止回阀本阀门安装在水平管道上,阀盖向上。
