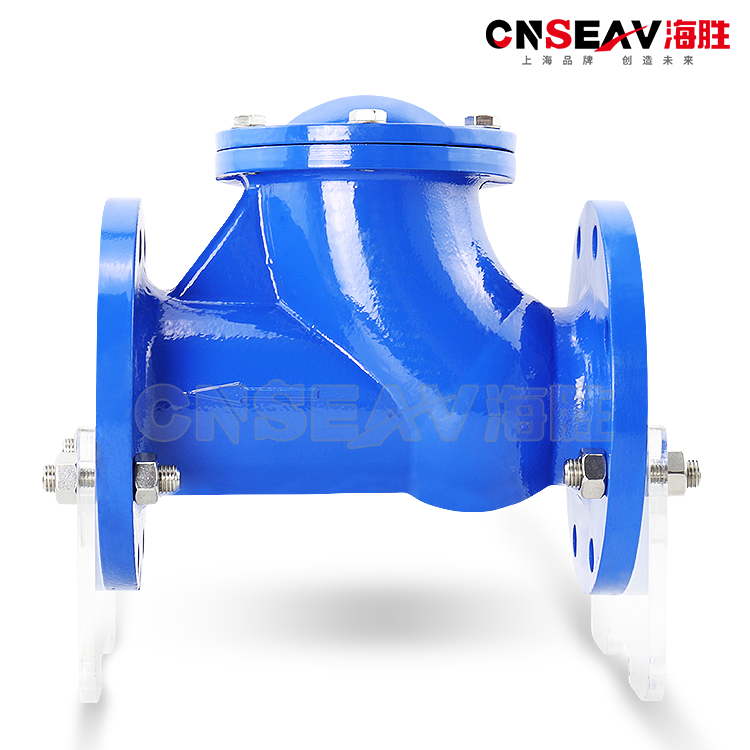

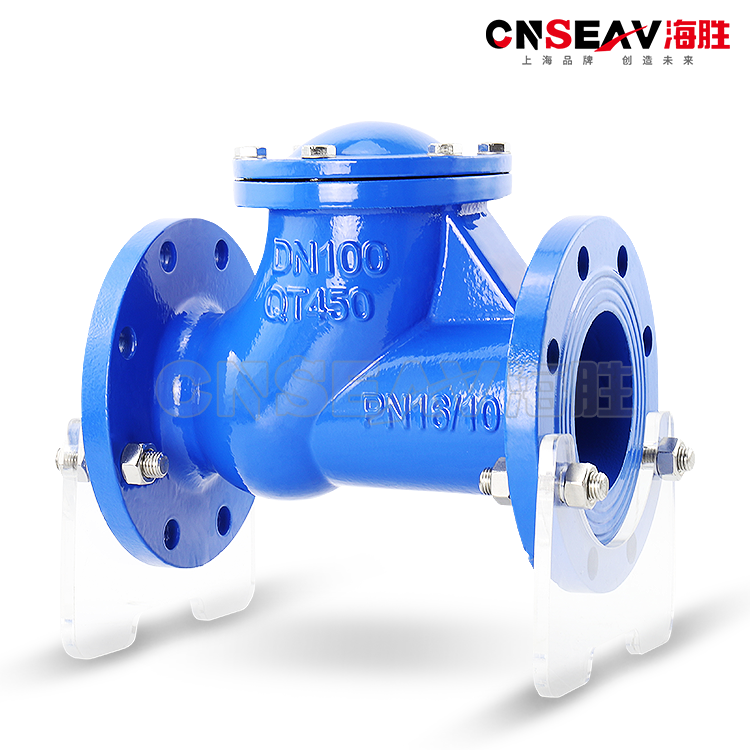

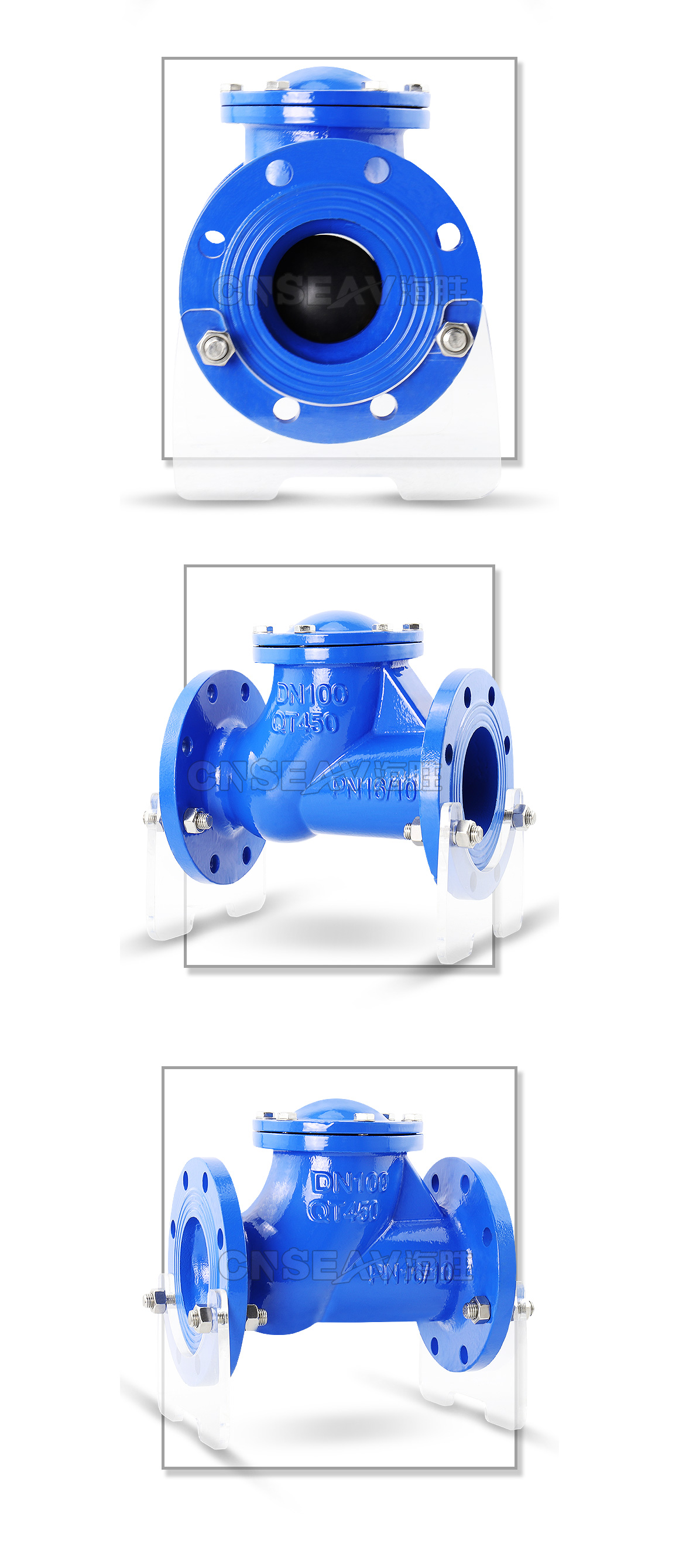

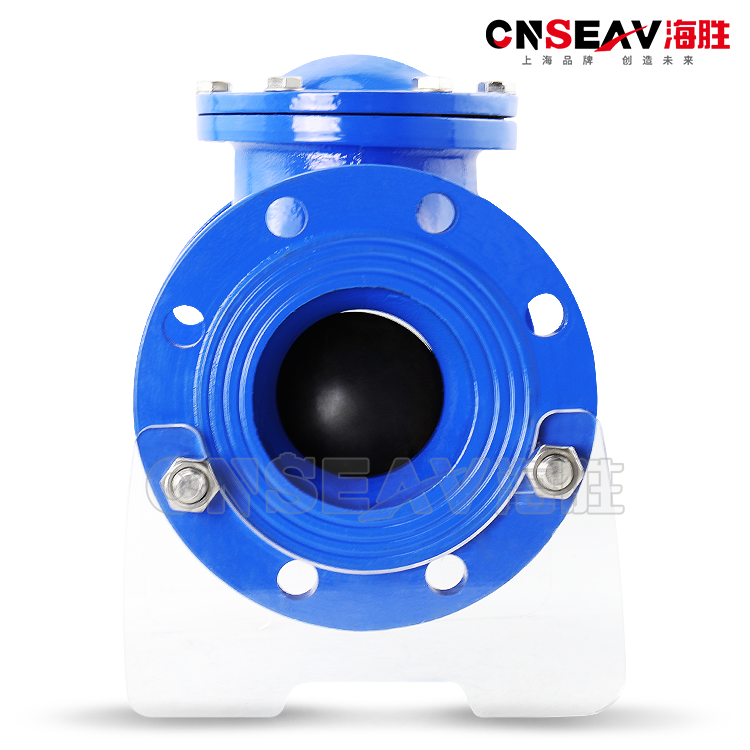

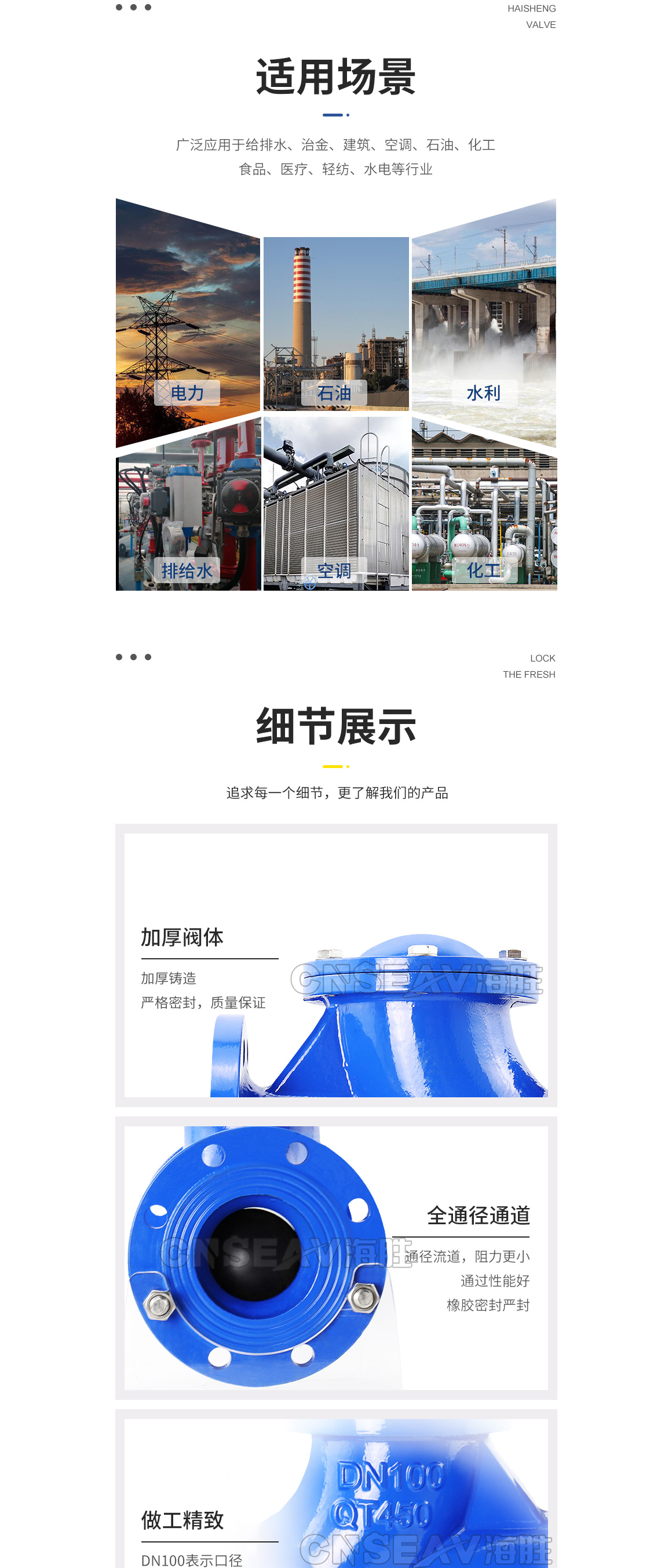

球型止回阀HQ41X概述:
海胜阀门生产的球型止回阀HQ41X,采用橡胶包皮滚球为阀瓣,在介质的作用下,可在阀体内的整体式滑道上作上下左右滚动,从而打开或关闭阀门。消声式关闭,不产生水锤,密封性能好。
球型止回阀HQ41X阀体采用全水流通道,流量大,阻力小,水头损失比旋启式小50%。水平或垂直安装均可,可用于冷水、热水、工业及生活用水管网系统中,更适应用潜水排水污泵,介质温度为0~80℃。
球型止回阀HQ41X产品用途:
球型止回阀HQ41X用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声市关闭,不产生水锤。球型止回阀HQ41X阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小,在水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网,更适合潜水排污泵,介质温度0-80℃。可安装于水泵出水口处,以防止倒流及水锤对泵损害。

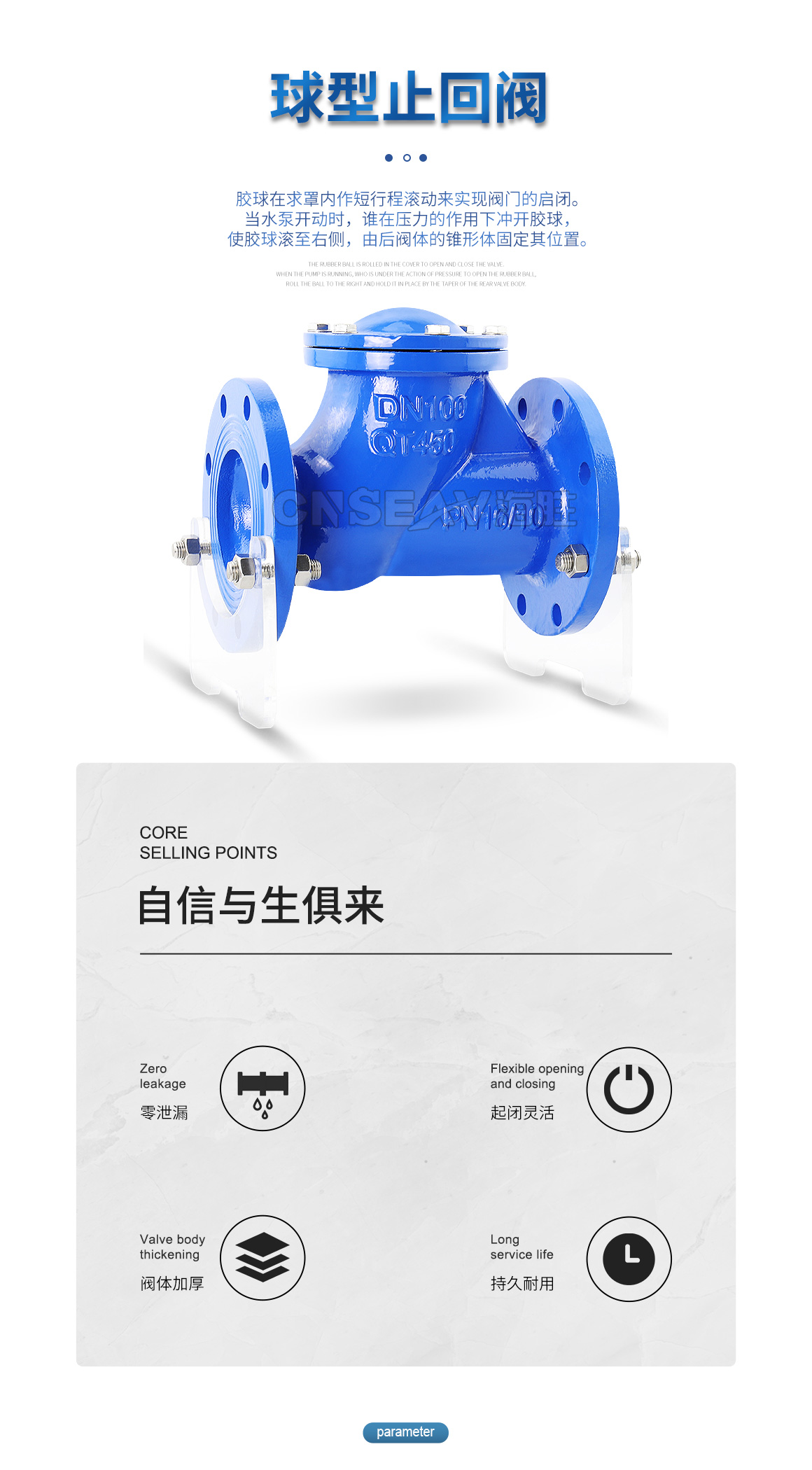

球型止回阀HQ41X工作原理:
球型止回阀HQ41X采用法兰与管道相连,安装时注意给水方向与阀体上箭头方向一致,包胶滚球在阀体内部滑道上依靠重力上下滚动,当水流从给水方向进入阀体内部,包胶滚球在水流压力作用下由滑道下部向滑道上部推移,让主阀处于开启状态,当水流压力大于0.2MPa时,HQ41X球形止回阀处于全开状态。
球型止回阀HQ41X主要是依靠包胶滚球自重和回水压力来实现止回(也称为关闭),当给水方向水流停止给水时,包胶滚球依靠自重和阀后管道中回水压力作用下,由滑道上部向滑道下部瞬间降落,实现止回、由于碳钢滚球采用包胶结构,可实现消声关闭主阀,并不会产生水锤。
球型止回阀HQ41X特点:
1、流体阻力小,球形污水止回阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、通道平整光滑,不易沉积介质,可以进行管线通球。
3、止回阀开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。
4、球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
5、密封性能好。球形污水止回阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
6、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
球型止回阀HQ41X零件材料:
零 件 名 称 | 材 质 |
阀体、阀盖 | 球铁、铸钢 |
球架、档板 | 球铁、铸钢 |
球 体 | 碳钢包橡胶 |

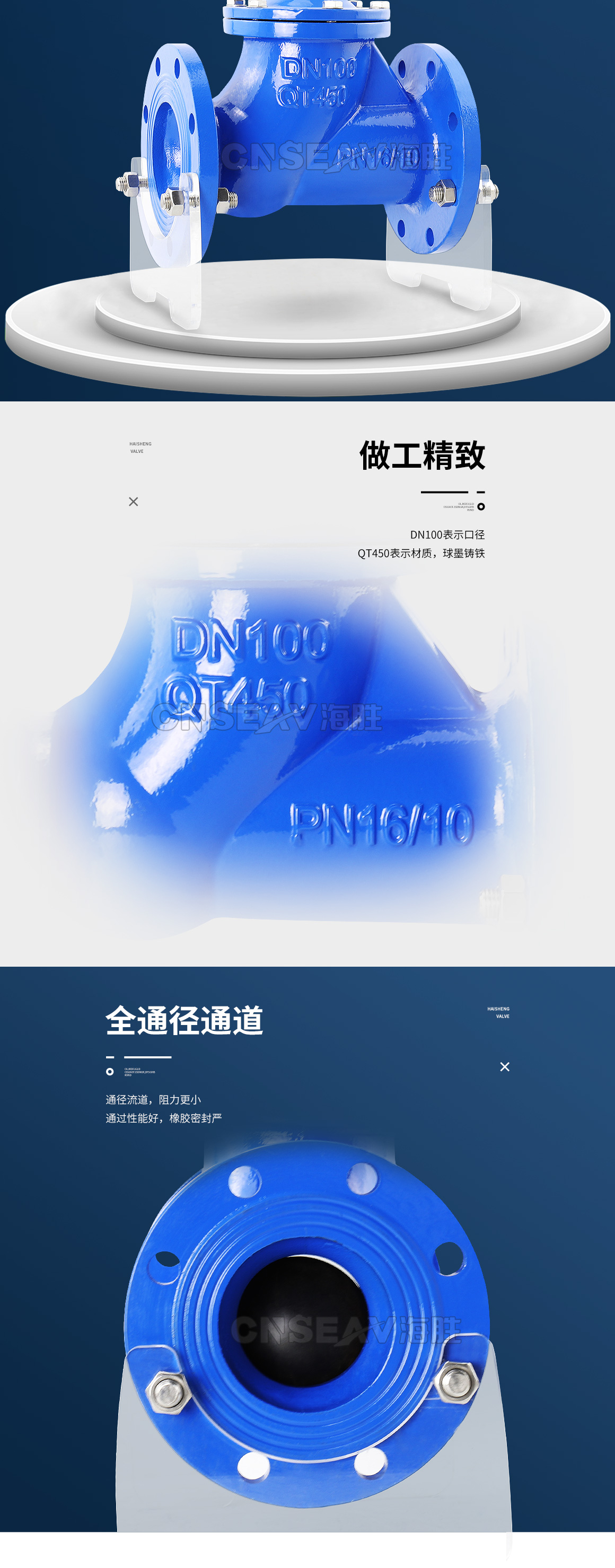

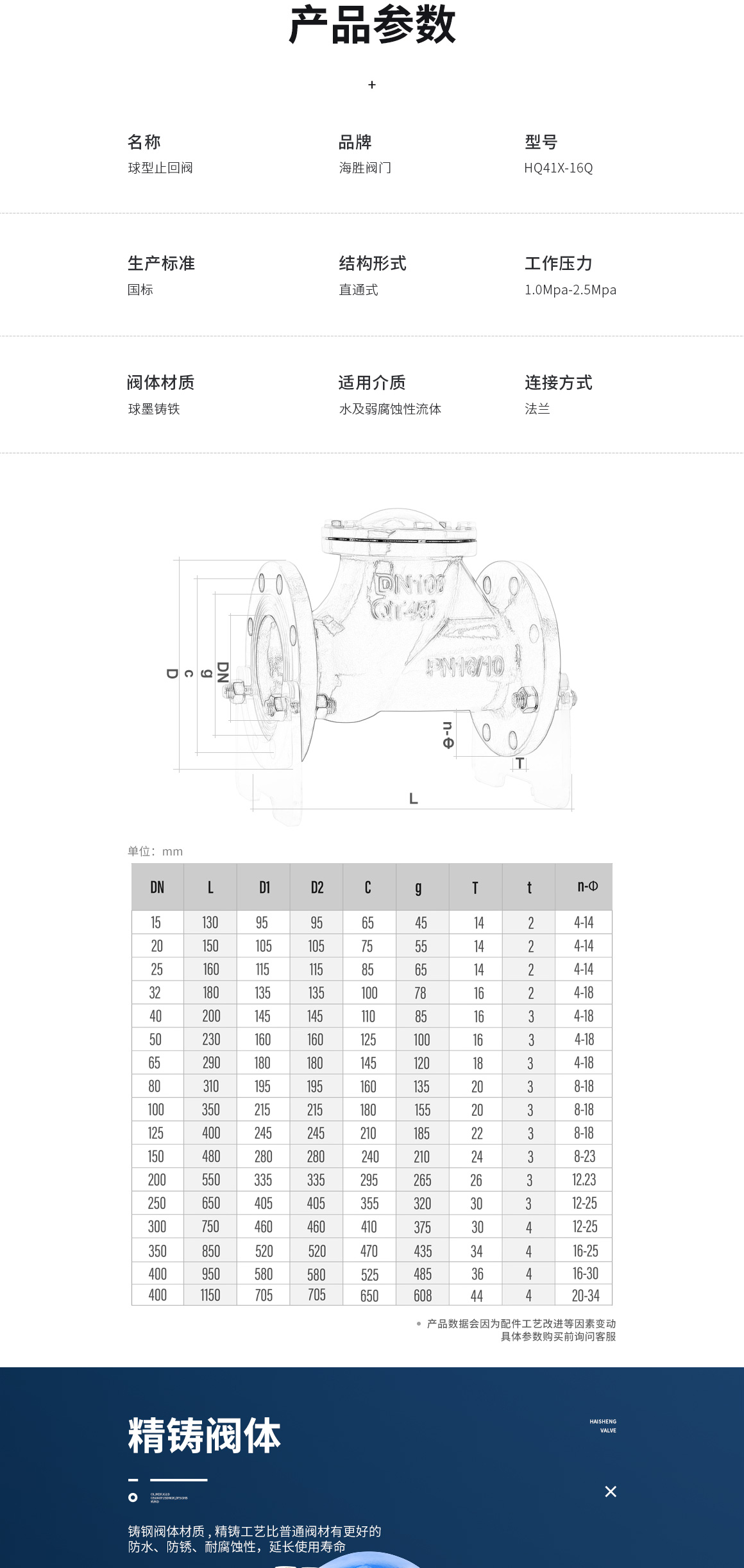

球型止回阀HQ41X外形尺寸:
DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 180 | 200 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 |
H | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 820 |
