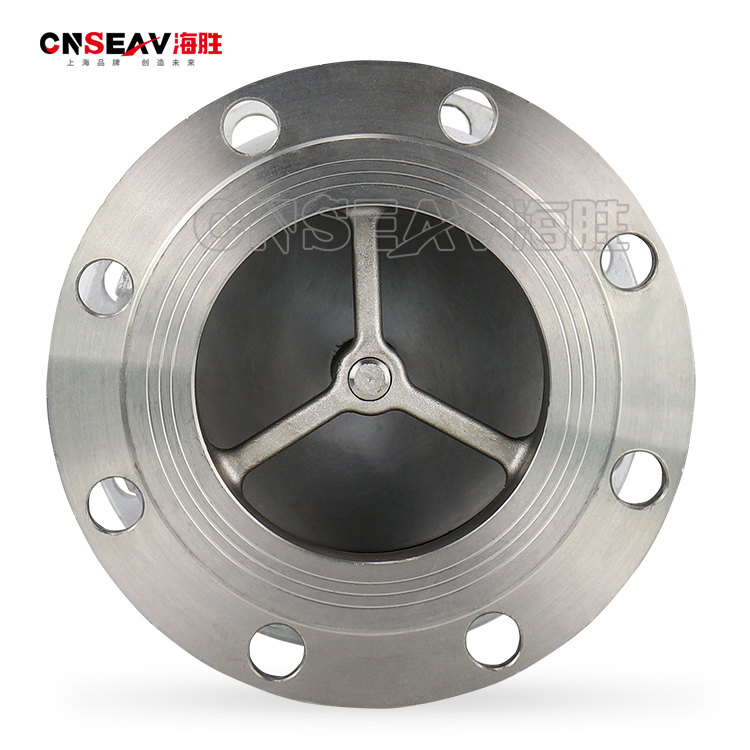

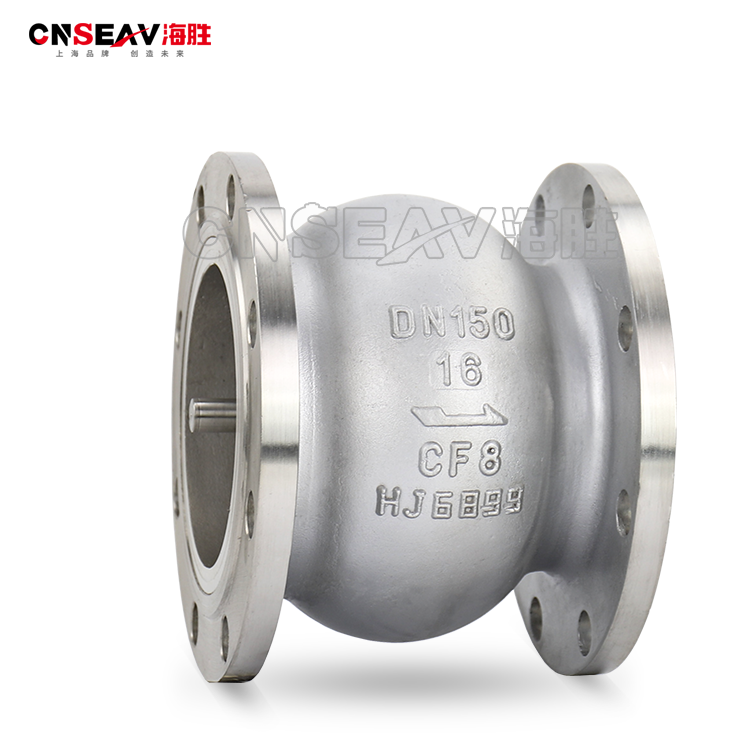

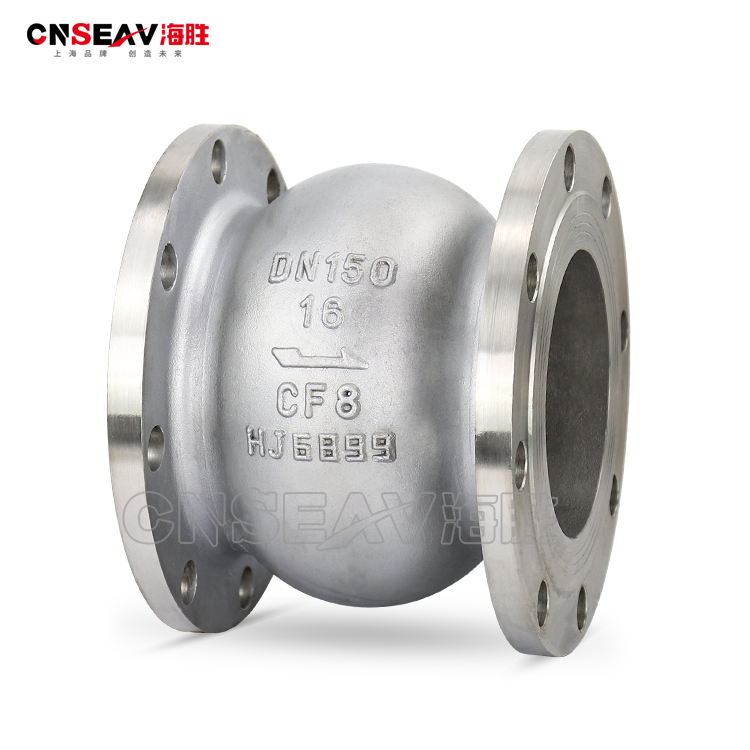

不锈钢消声止回阀HC41X

  • 海胜
  • HC41X-16P
  • 法兰
  • -20℃~320℃
  • 1.0~2.5MPa
  • 40~500mm
  • 不锈钢
  • 直通流道
  • 适用于给、排水管道
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

不锈钢消声止回阀HC41X产品介绍:

止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、回流阀或隔离阀。不锈钢消声止回阀HC41X属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。不锈钢消声止回阀适用于给、排水管道,阀瓣采用进出口两端中心轴导向,启闭灵活,可水平定装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效地减小水锤压力,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。


不锈钢消声止回阀HC41X产品特点:

1、阀瓣采用“子弹头”外形设计,阀体采用“腰鼓”外形设计,改善介质流向,降低流阻系数
2、阀门采用短结构形式,虽然水头损失比升降式静音止回阀稍大些,但体积小、价格便宜
3、结构紧凑,导向轴与导向架之间装有非金属润滑套,阀瓣升降灵活,不会产生抱死现象
4、骨架式橡胶密封圈直接镶嵌在阀体上,避免了介质长时间对密封圈的直接冲刷,使用寿命明显延长,坚固 耐用
5、阀瓣启闭行程短,可以有效的防止水锤产生
6、适用于给排水系统,高层建筑管网,可安装在泵的出口处,结构稍加改动,可做为吸水底阀使用,但不适 用于污水管网



不锈钢消声止回阀HC41X工作原理:

止回阀这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。



不锈钢消声止回阀HC41X主要技术参数:


型号

公称压力

(MPa)

试验压力(MPa)

适用介质

介质温度

(℃)

壳 体

密 封

H41X

1.0

1.5

1.1

水及弱腐蚀性流体

0~80

1.6

2.4

1.76

2.5

3.75

2.75



不锈钢消声止回阀HC41X主要零件材料:

零件名称

1、阀体

2、阀杆

3、密封圈

4、阀瓣

5、弹簧

6、导向架

材质

铸钢、铸铁、球墨铸铁等

2Cr13

丁腈橡胶(NBR)

铸钢

60Si2Mn

材料同阀体


不锈钢消声止回阀HC41X安装与维护:

a. 本阀的最佳安装方式是水平、卧式安装,其他安装方式也可达到操作功能但要便于检修。

b.安装前,必须仔细核对阀门标志和铭牌是否与工况要求相符。

c. 安装前要彻底清除管道内的杂物。

d.安装本阀时,要特别注意介质流向,应使介质正常流动方向与阀体上箭头指示方向一致,否则会截断介质的正常流向

e. 安装时,应均匀对称拧紧连接螺栓。


不锈钢消声止回阀HC41X可能发生的故障及消除方法:

   故障现象

原     因

排     除

连接处渗漏

1.       连接螺栓紧固不匀

2.       法兰密封面损坏

3.       垫片破裂或失效

1.       均匀拧紧螺栓

2.       重新修整

3.       更换垫片

密封面渗漏

1、 密封面有污染物附着

2、 密封面被损坏

1、 去除污物

2、 重新加工修整或更换

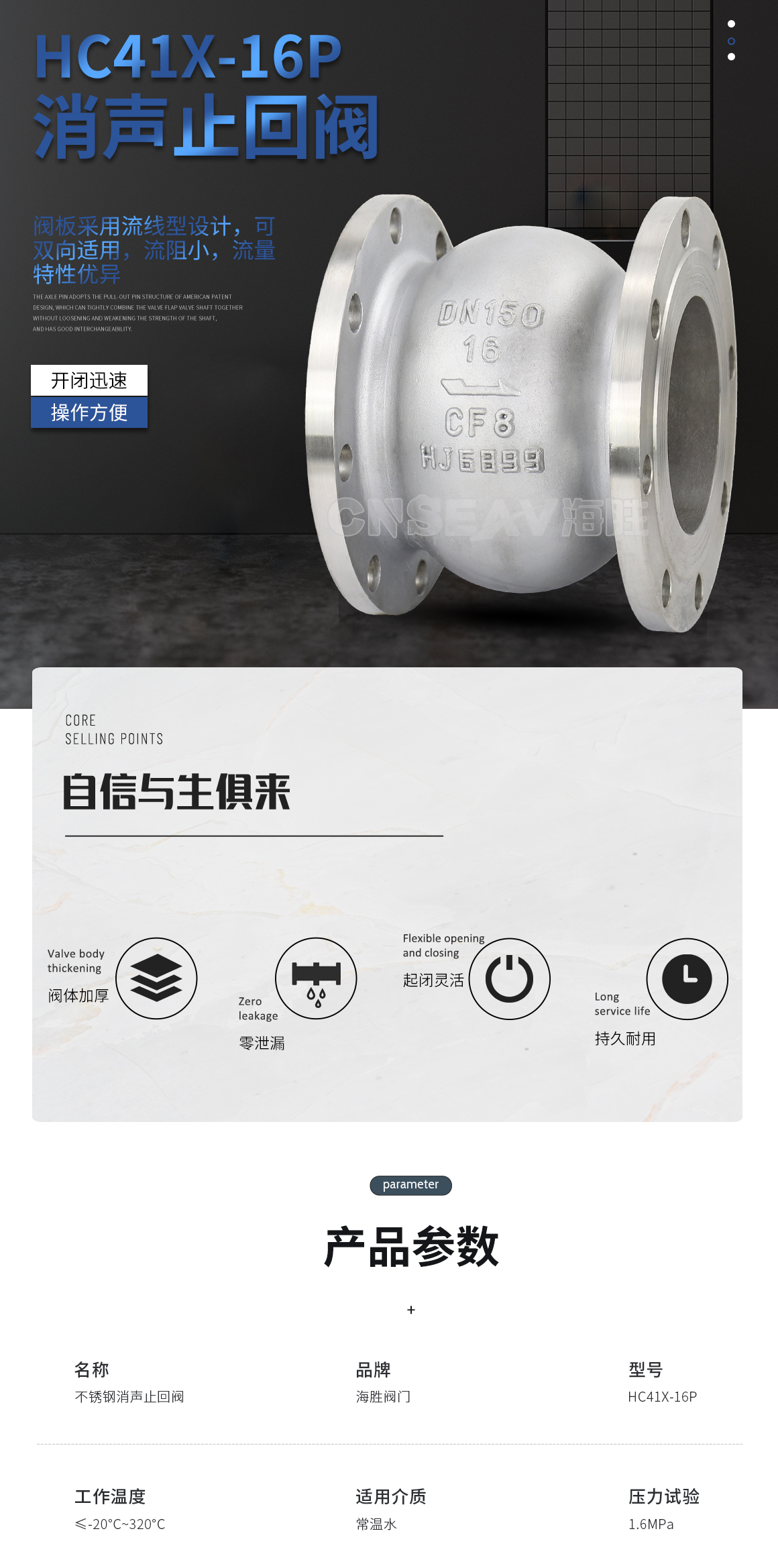

不锈钢消声止回阀HC41X-16P

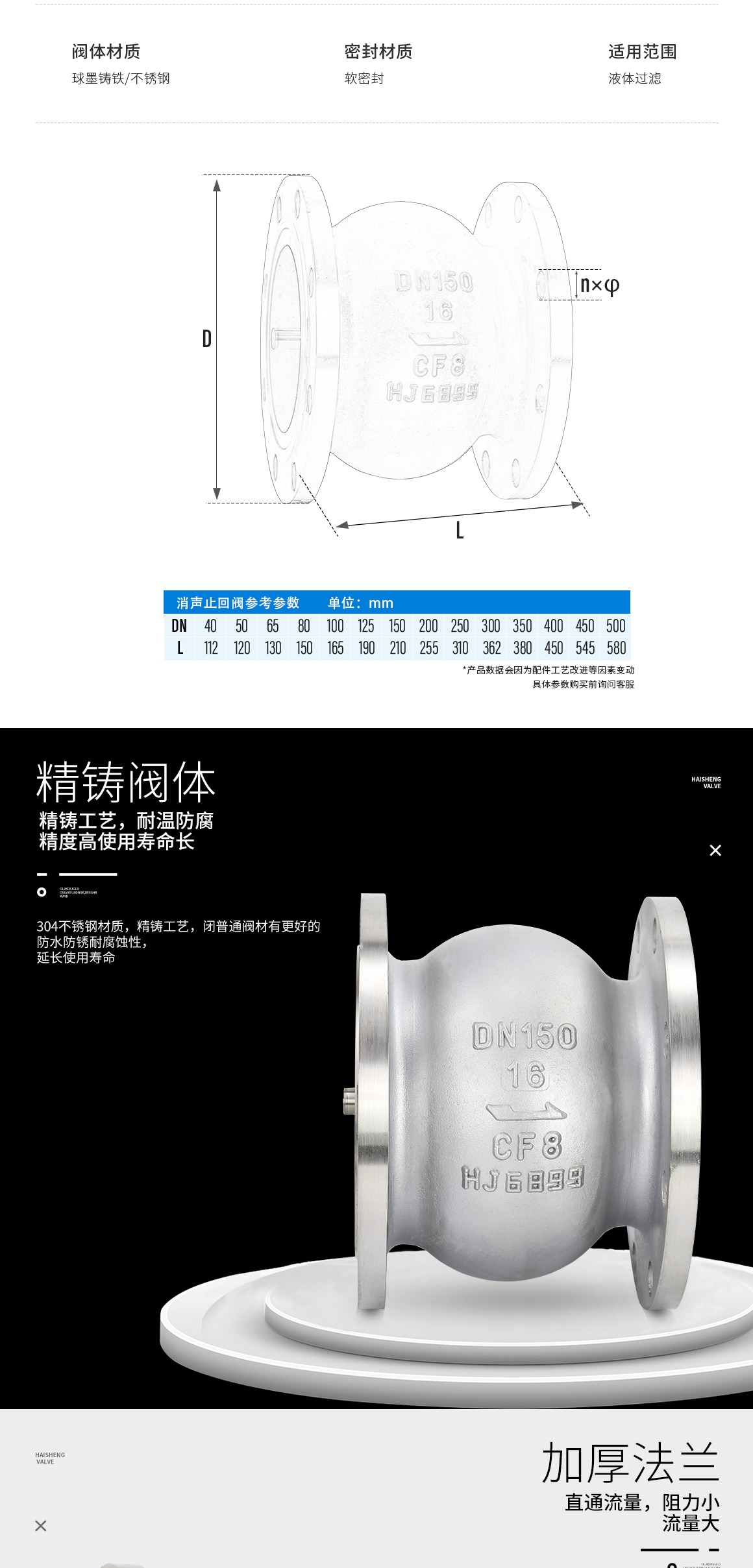

不锈钢消声止回阀HC41X-16P参数

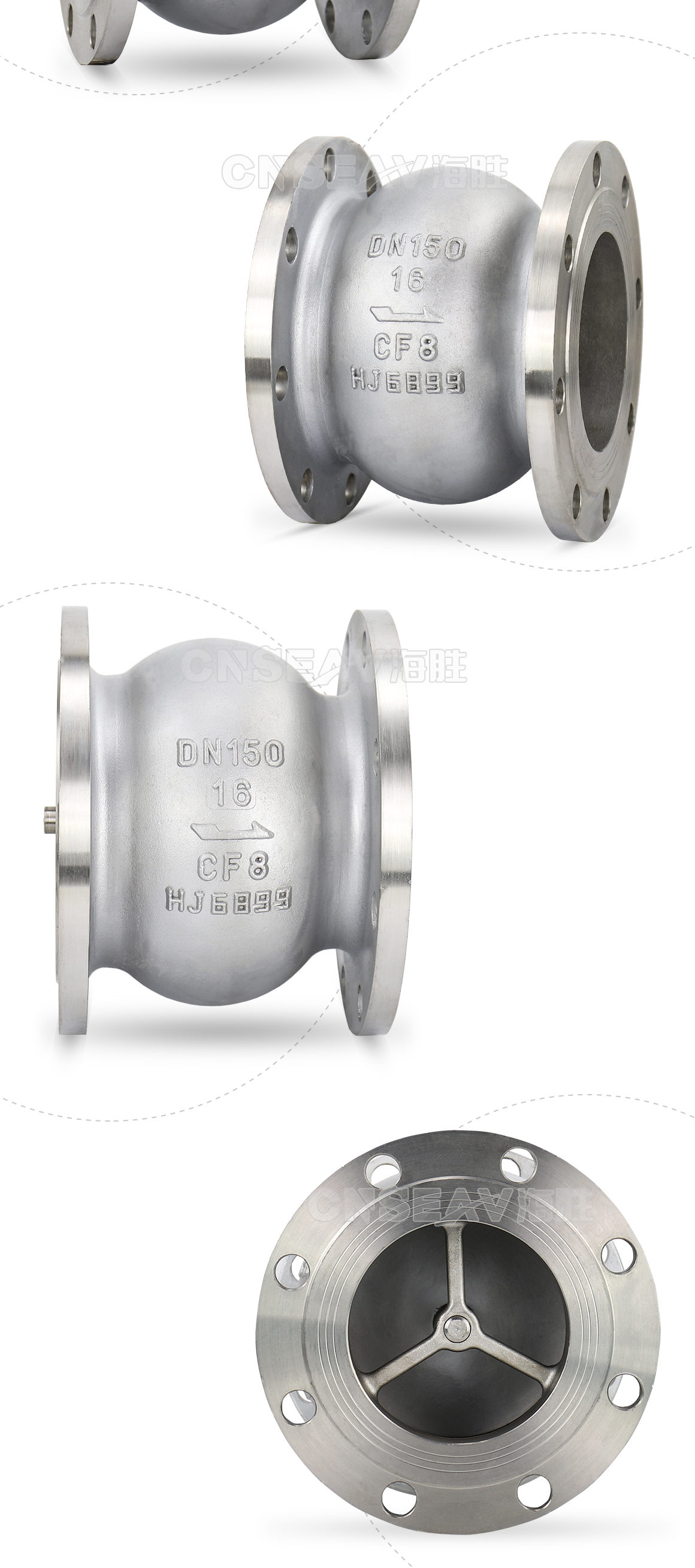

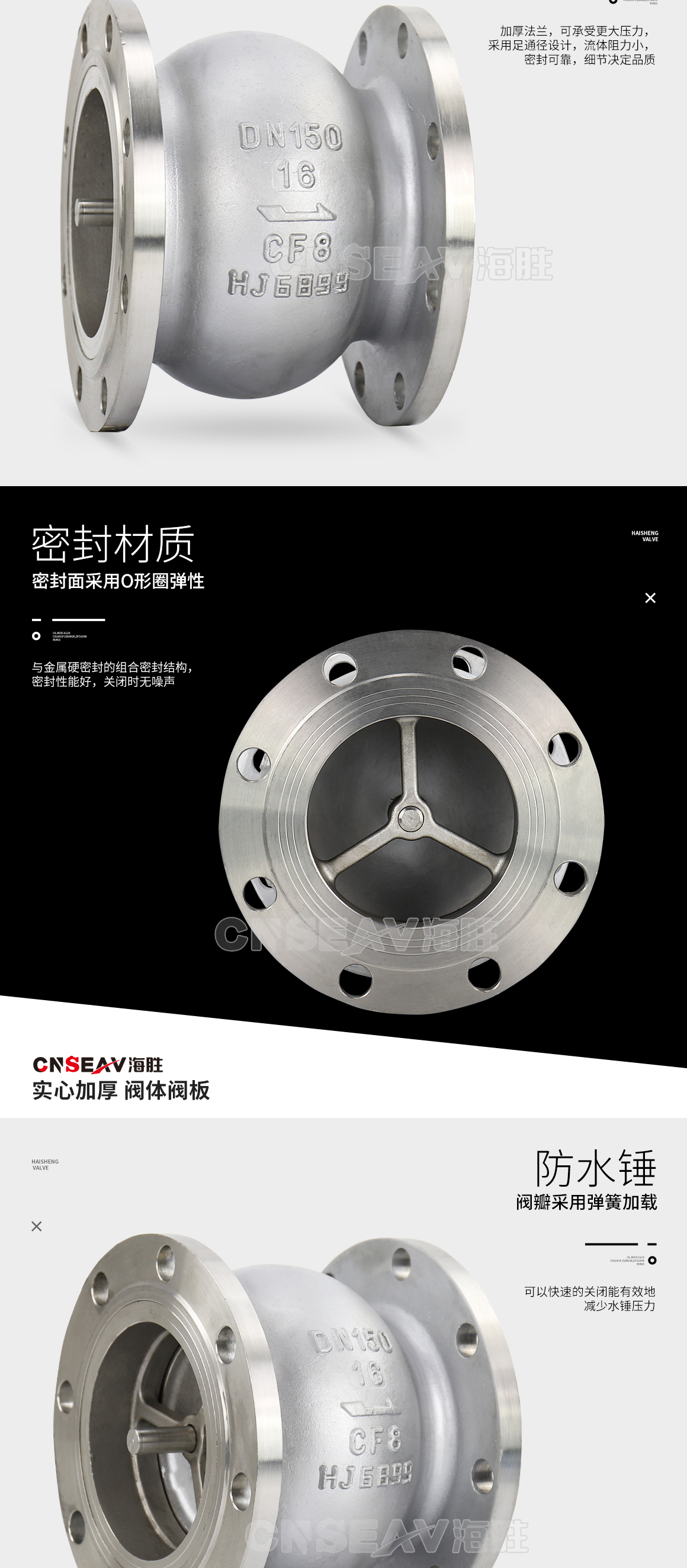

不锈钢消声止回阀HC41X-16P图片

不锈钢消声止回阀HC41X-16P图片

不锈钢消声止回阀HC41X-16P图片

不锈钢消声止回阀HC41X-16P图片
