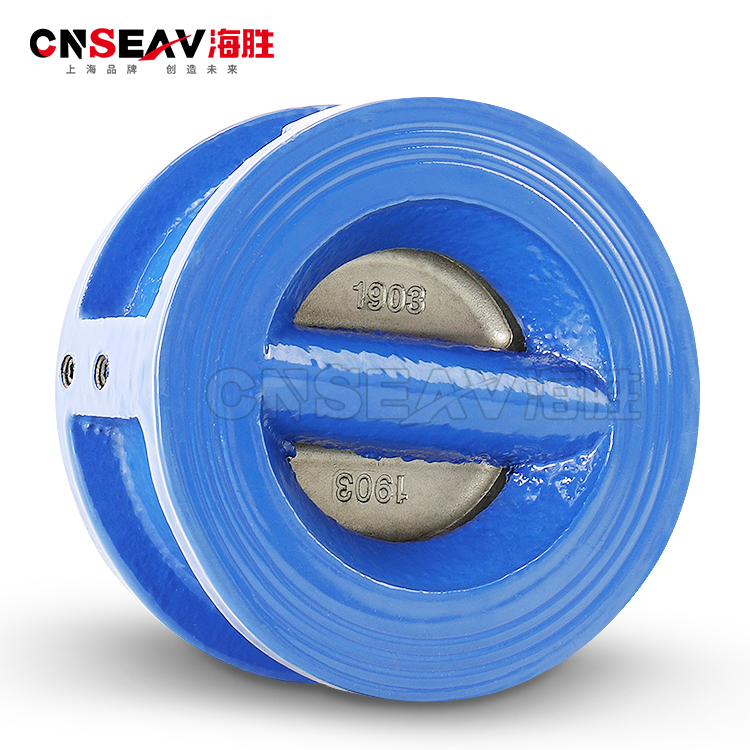

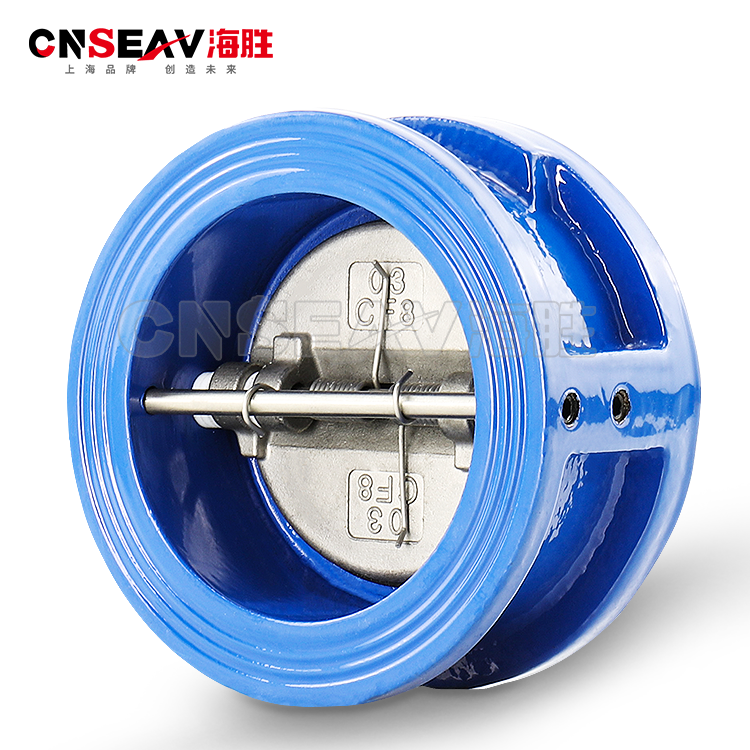

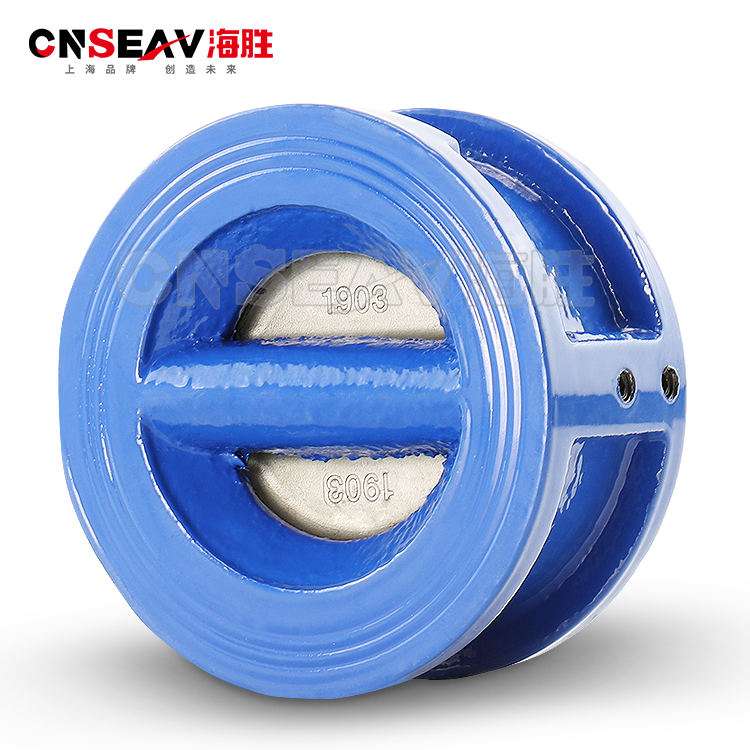

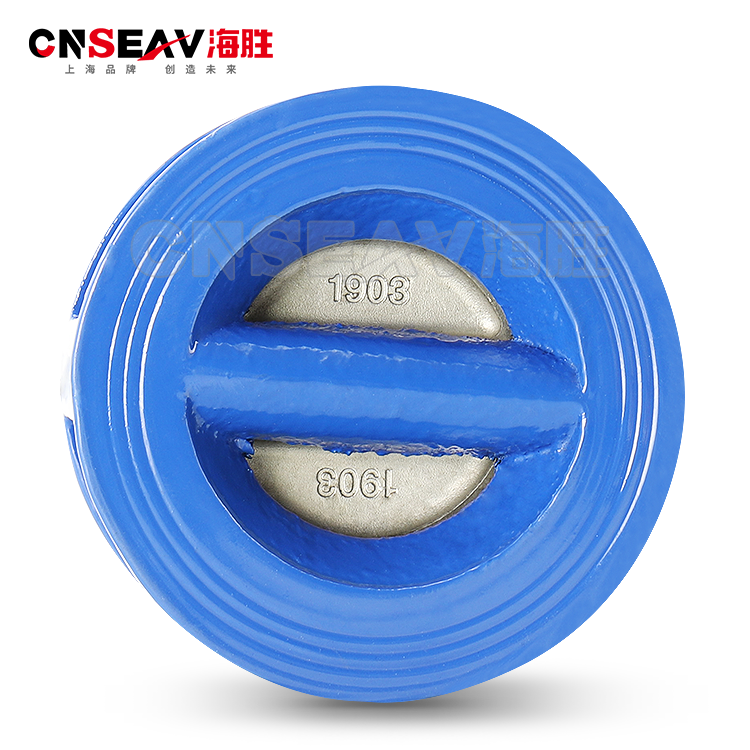

蝶式对夹式止回阀DH77X

  • 海胜
  • DH77X-16Q
  • 内螺纹
  • 水、蒸汽、油品等
  • 10~80℃
  • 1.0~6.4Mpa
  • 50~1200mm
  • 球墨铸铁
  • 直通流道
  • 广泛应用于水、电、化工、船泊系统;与泵、阀门的连接、消防器材,震动较大的管道、冷热变化频繁的管道
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

蝶式对夹式止回阀DH77X产品概述:

蝶式止回阀,又称对夹式止回阀,用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。该止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体栈焊耐磨材料或衬橡胶,使用范围广,密封可靠。对夹蝶式止回阀采用国外先进结构设计,符合有关国际标准系属节能型产品。DH77X-16蝶式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线形,流动阻力比升降式对夹止回阀小,适用于低流速和流动不常变化的大口径场合,但不宜用于脉动流,其密封性能不及升降式。此产品止回性能好、安全、可靠、流阻小,广泛应用于水、电、化工、船泊系统;与泵、阀门的连接、消防器材,震动较大的管道、冷热变化频繁的管道;与原水和污水的提升和输送,火力发电厂的给水和冷却循环水,冶金行业,冷凝水,化工行业的化学物质的管道输送,石化行业的冷却,稀释及其它行业长短距离管线间的柔性连接;因为橡胶具有较高的耐磨性,还适用于一切行业的粒状和粉状及汽体的低温输送。



蝶式对夹式止回阀DH77X产品特点:

1、对夹双瓣蝶形止回阀结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;

2、体积小,重量轻,其重量只有传统法兰止回阀的1/4~1/20;

3、对夹双瓣蝶形止回阀阀瓣关闭快速,水锤压力小;

4、水平管道和垂直管道都可以使用,安装方便;

5、对夹双瓣蝶形止回阀流到通畅,流体阻力小;

6、动作灵敏,密封性能好;

7、对夹双瓣蝶形止回阀阀瓣行程短,冲击力小;

8、整体结构简单紧凑,造型美观;

9、使用寿命长,可靠性高。



蝶式对夹式止回阀DH77X工作原理:

止回阀启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。对夹式止回阀DH77X由阀体、阀瓣、阀杆及弹簧等零件组成,采用对夹连接。由于阀瓣的关闭行程短,并且有弹簧加载,可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短,适用于有安装空间限制的场所。



蝶式对夹式止回阀DH77X主要零部件材料:

零件名称

阀体

阀瓣

阀杆

弹簧

阀座

材料

铸铁、铸钢

碳钢

不锈钢

不锈钢

橡胶



蝶式对夹式止回阀DH77X规格尺寸:

公称通径
  DN(mm)

L

D2

D3

H77X

H77H、H77Y、H77W

50

43

100

43

46

80

64

105

7l

80

100

64

155

91

94

125

70

185

115

118

150

76

210

14l

145

200

89

265

191

200

250

114

320

230

250

300

114

375

290

300

350

127

435

340

340

400

140

485

376

390

450

152

545

427

427

500

152

608

479

490

600

178

718

579

588

700

229

800

675

686

800

241

905

774

784

900

241

1005

875

-

1000

300

1115

974

-

1200

360

1325

1165

-

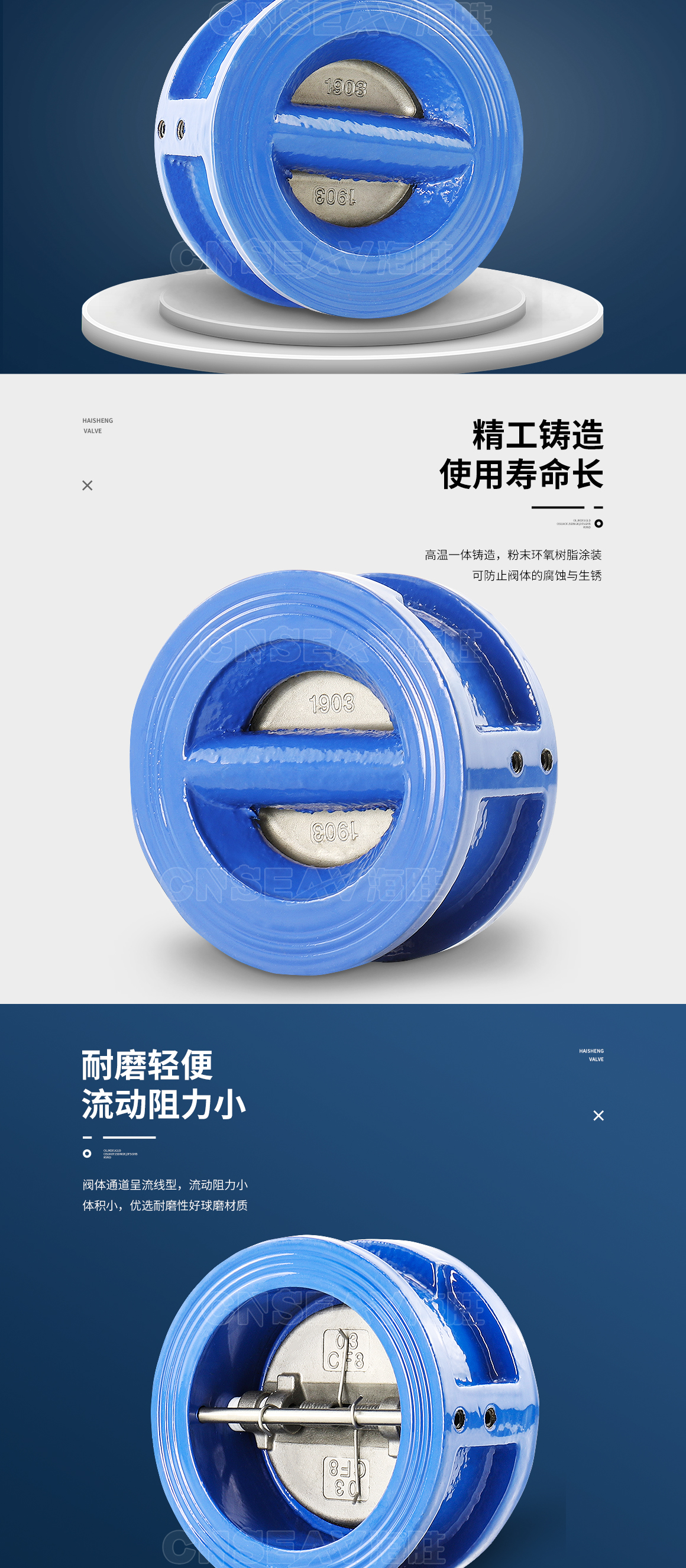

蝶式对夹式止回阀DH77X图片

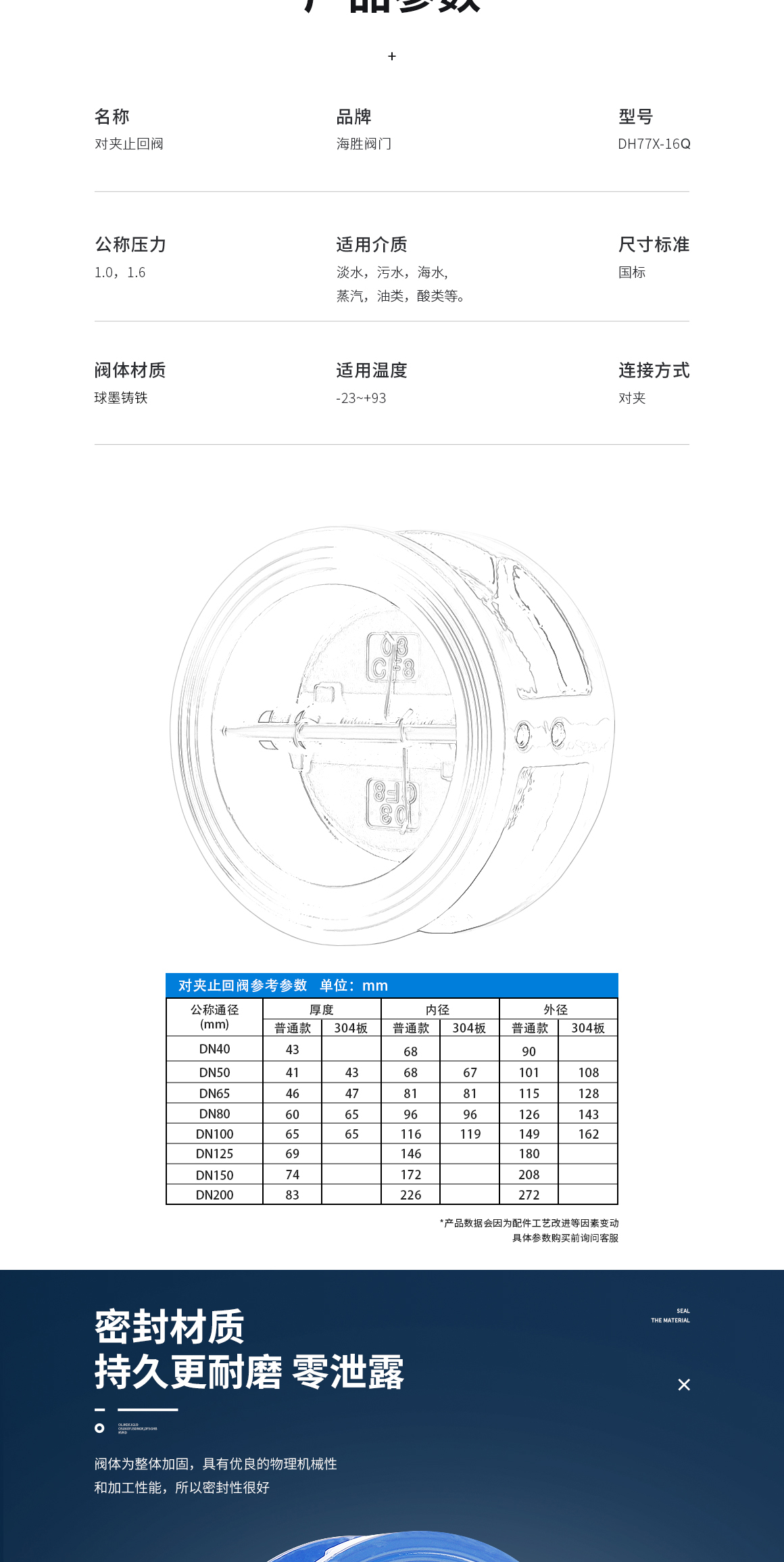

蝶式对夹式止回阀DH77X参数规格

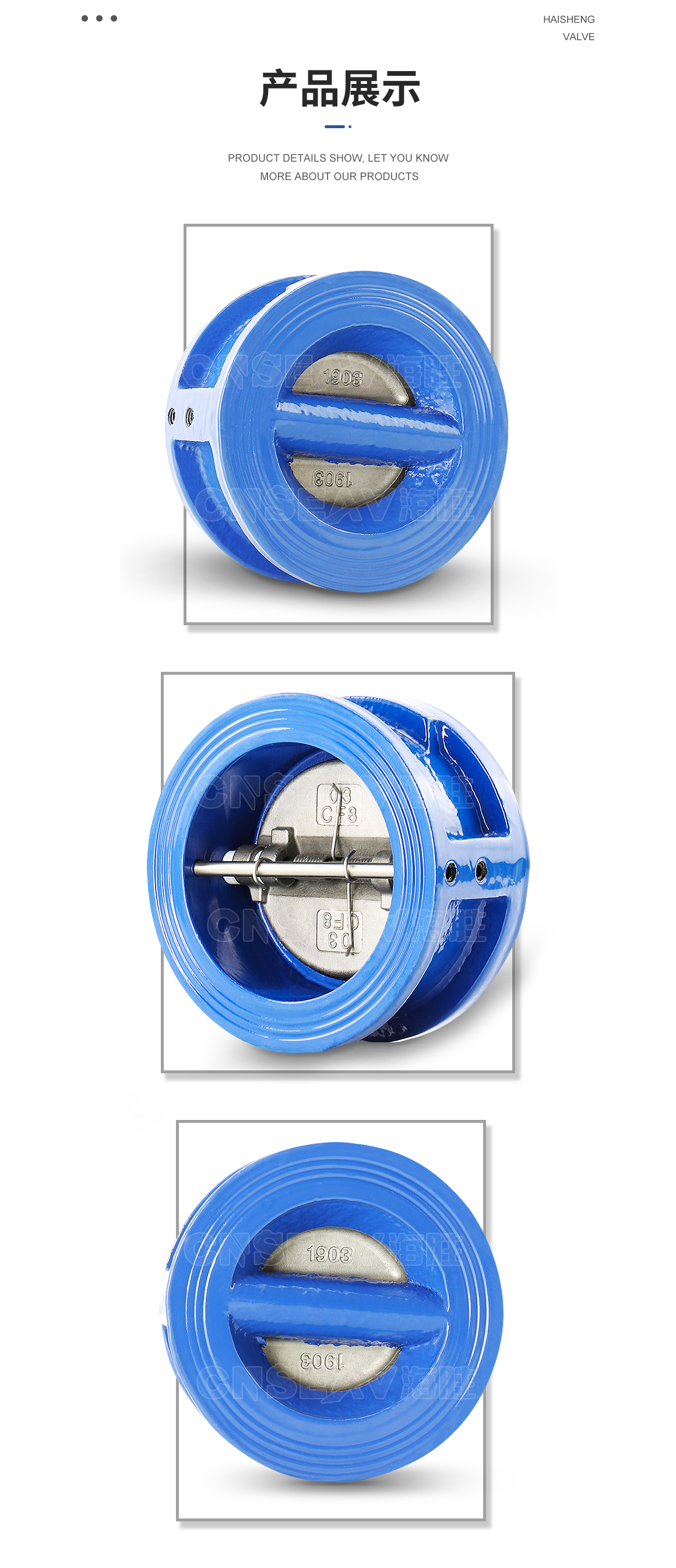

蝶式对夹式止回阀DH77X图片

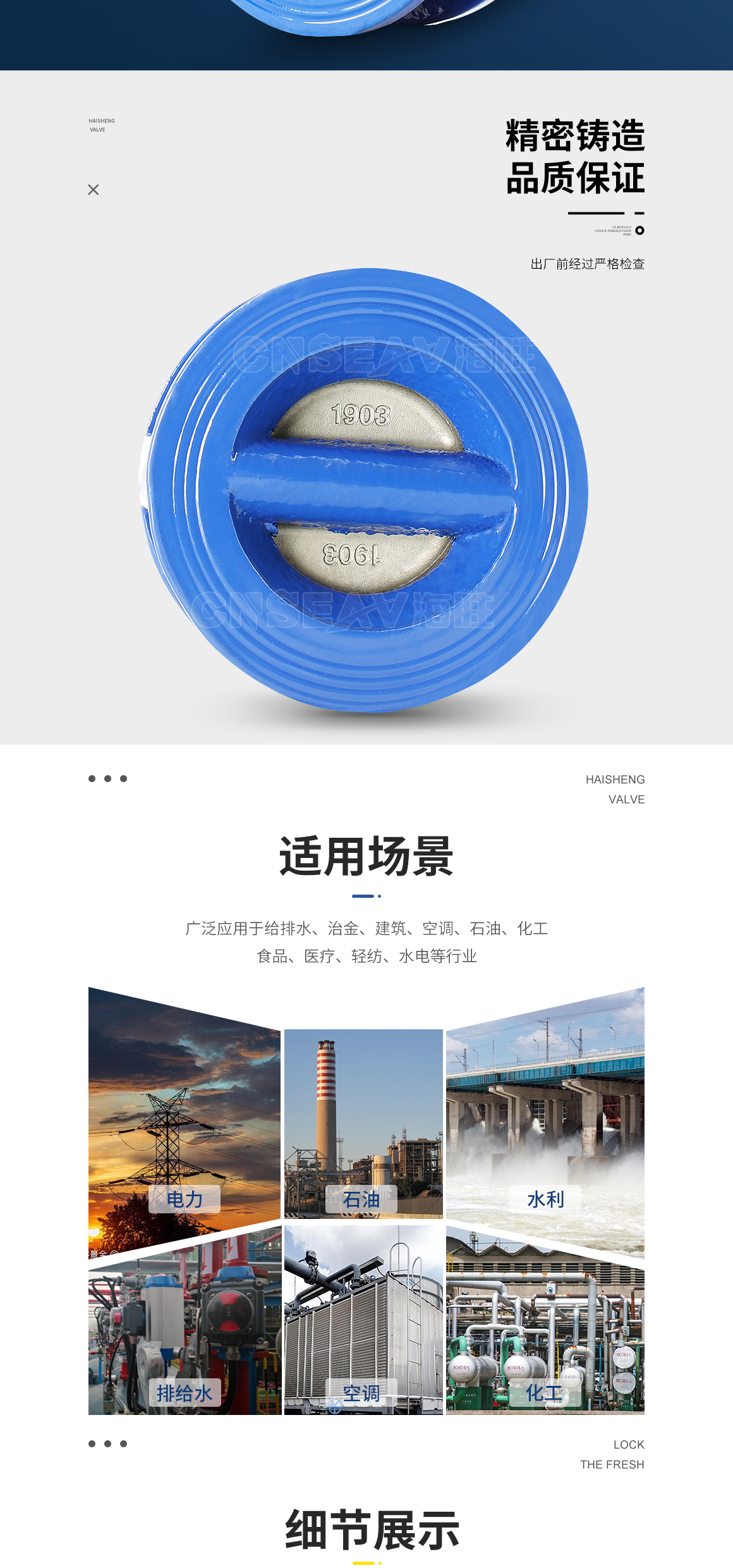

蝶式对夹式止回阀DH77X适用场景

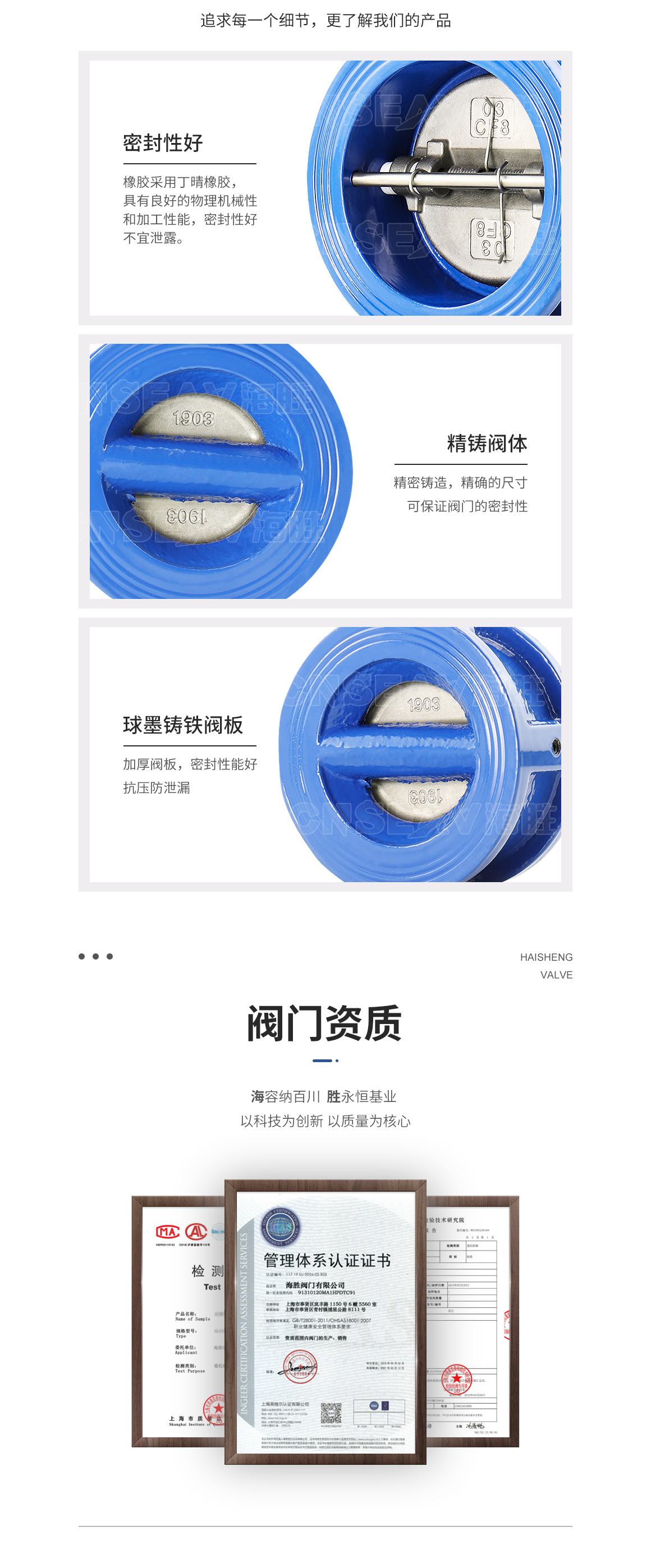

蝶式对夹式止回阀DH77X资质

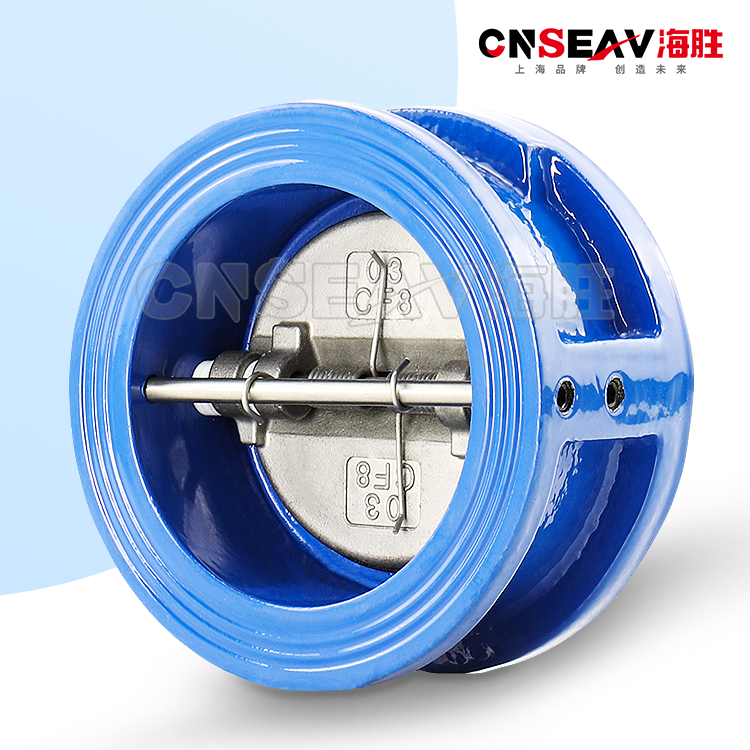

蝶式对夹式止回阀DH77X图片
