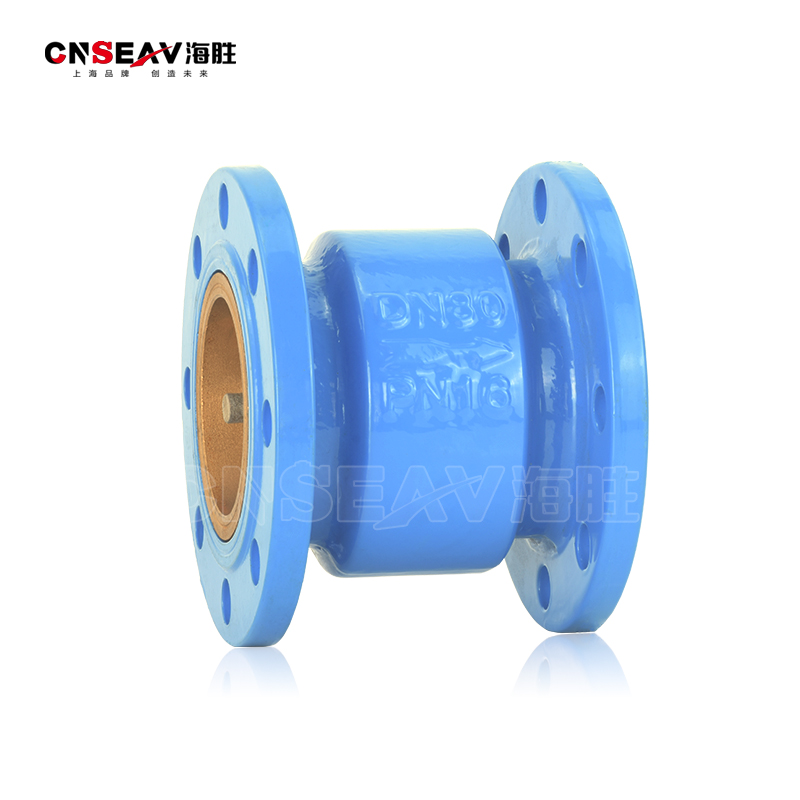

节能法兰消声止回阀HC41X-16Q

  • 海胜
  • HC41X-16Q
  • 法兰
  • 水及弱腐蚀性流体
  • 0~80
  • 1.0~1.6MPa
  • 40~600mm
  • 球墨铸铁
  • 直通流道
  • 广泛的在各种系统使用,通常是安置在暖通、给排水、消防等系统的水泵出口处
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

节能法兰消声止回阀HC41X-16Q概述:

HC41X-16Q法兰消声止回阀是一种专门消除水泵管道出口处水锤的阀门,防止介质流体倒流对泵造成损坏。消声止回阀需安装在水平管道上,在高压小口径止回阀上阀瓣可采用圆球。HC41X-16Q法兰消声止回阀的阀体形状与截止阀一样,因此它的流体阻力系数较大,其结构与截止阀相似,阀体和阀瓣与截止阀相同。



节能法兰消声止回阀HC41X-16Q特点:

1.消声止回阀设有平衡锤装置,是一款节能、流体阻力小的阀门产品;

2.消声止回阀具有制作工艺性精良,体积小、重量轻的特点;

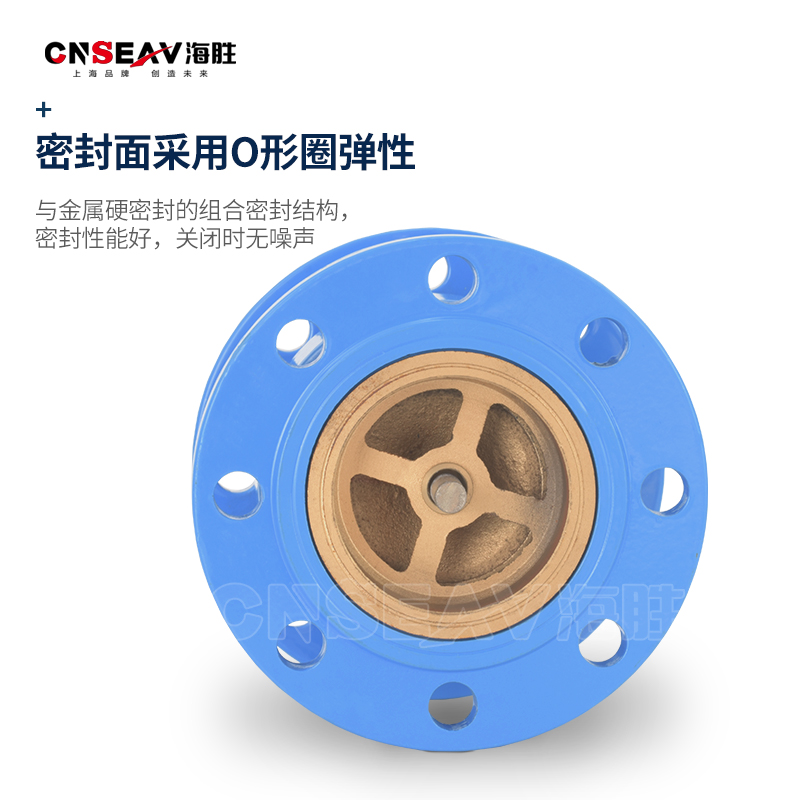

3.消声止回阀阀瓣采用O型圈弹性密封和金属密封相结合的密封结构,密封可靠、耐磨损、防腐蚀、寿命长;

4.消声止回阀阀瓣围绕着阀体的轴线做旋转运动,操作灵活方便、无噪音无振动,运行平稳可靠。



节能法兰消声止回阀HC41X-16Q适用场所:

消声止回阀HC41X适用于低流速或者流动不常变化的大口径场合以及给排水系统、高层建筑管网,安装在泵的出口处。结构稍加改动后,可做吸水底阀使用。



节能法兰消声止回阀HC41X-16Q工作原理:

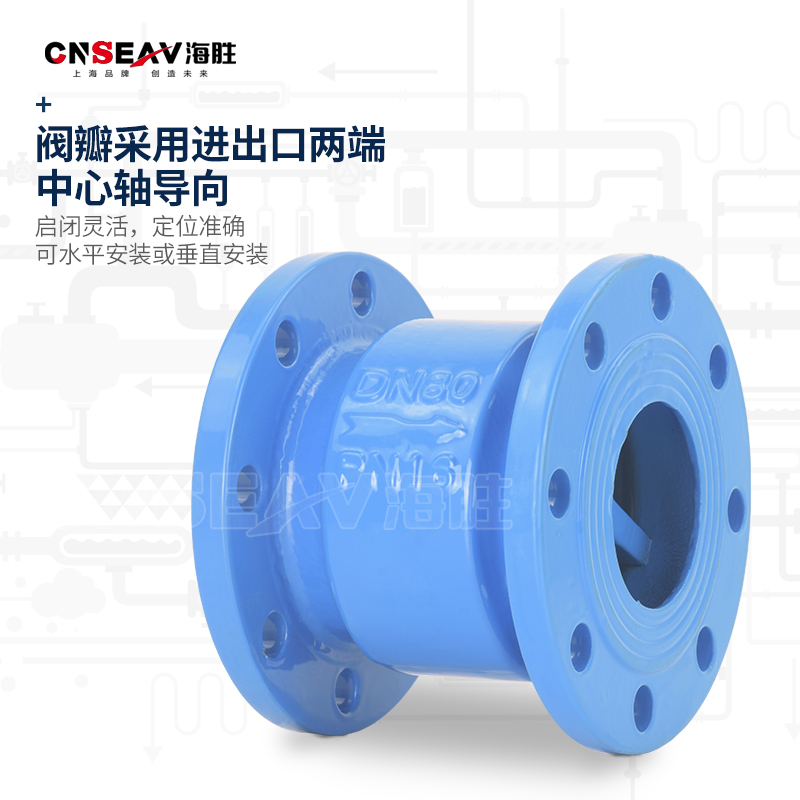

HC41X-16Q法兰消声止回阀是安装在水泵出口管道上,用于水泵停机时防止介质倒流及水锤对泵的损害。消声止回阀启闭件阀瓣上部和阀盖下部加工有导向套简,阀瓣导向套简可以在阀盏导向简内自由升降。消声止回阀的结构特点决定了介质只能向一个方向流动。通常消声止回阀是自动工作的,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂降落在阀座上,起阻止介质逆流作用。



节能法兰消声止回阀HC41X-16Q主要零部件材料:

型号

阀体

密封圈

弹簧

HC41X-16

铸钢或不锈钢

丁腈橡胶(NBR)

不锈钢ICr 18Ni 9Ti



节能法兰消声止回阀HC41X-16Q规格尺寸

主要连接外形尺寸

DN

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

112

120

130

150

165

190

210

255

310

320

380

405

430

450

510
