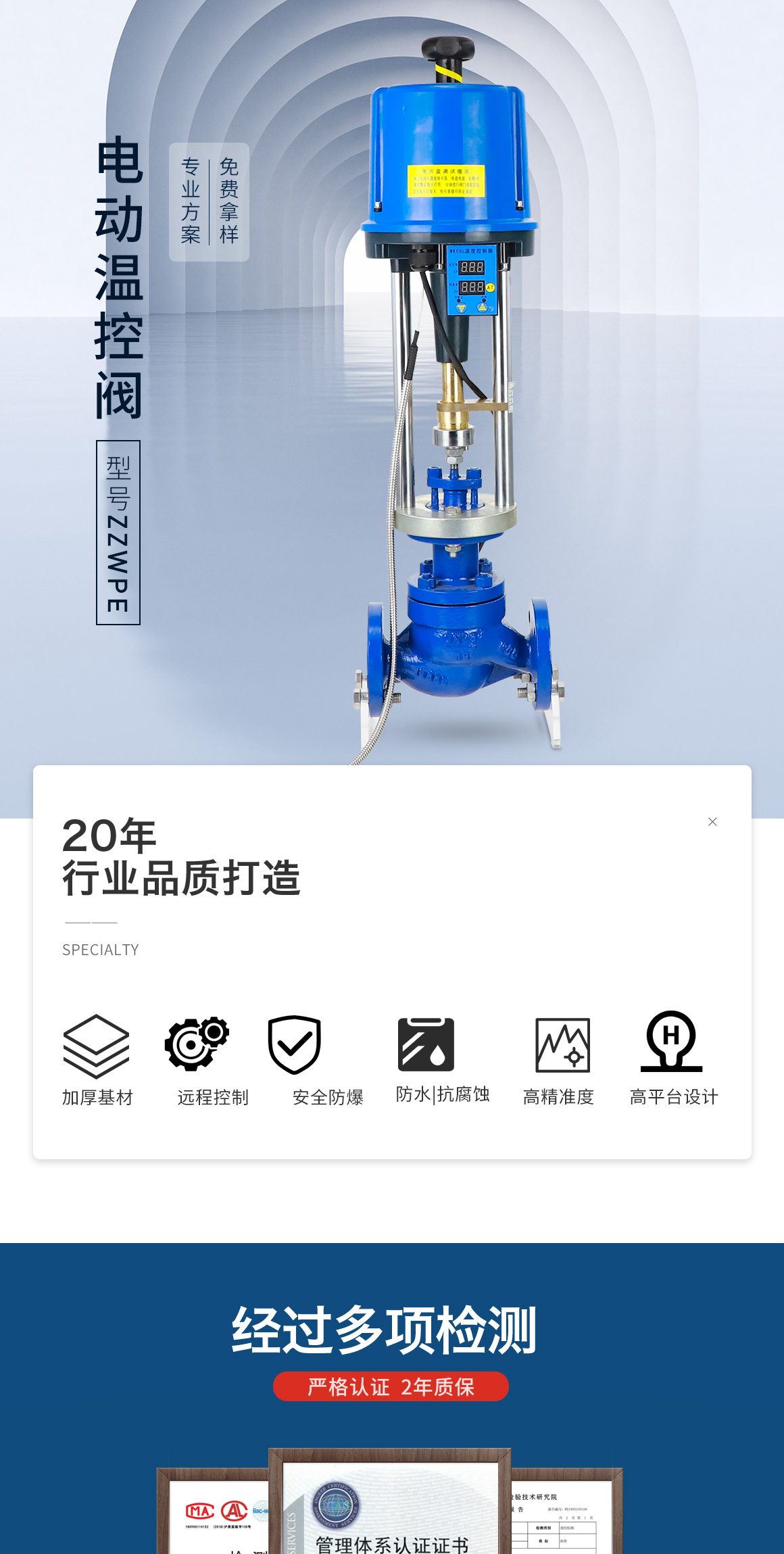

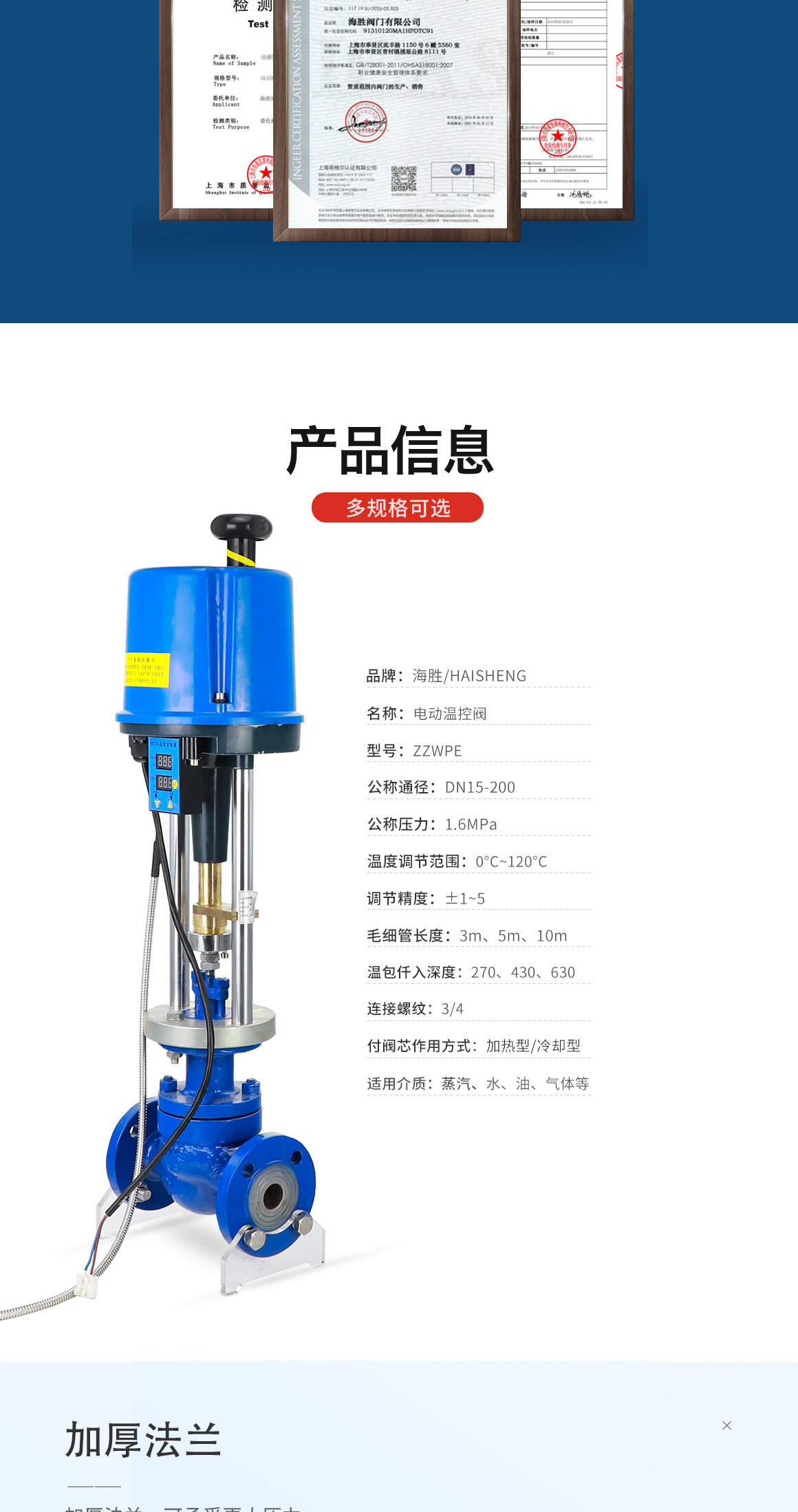

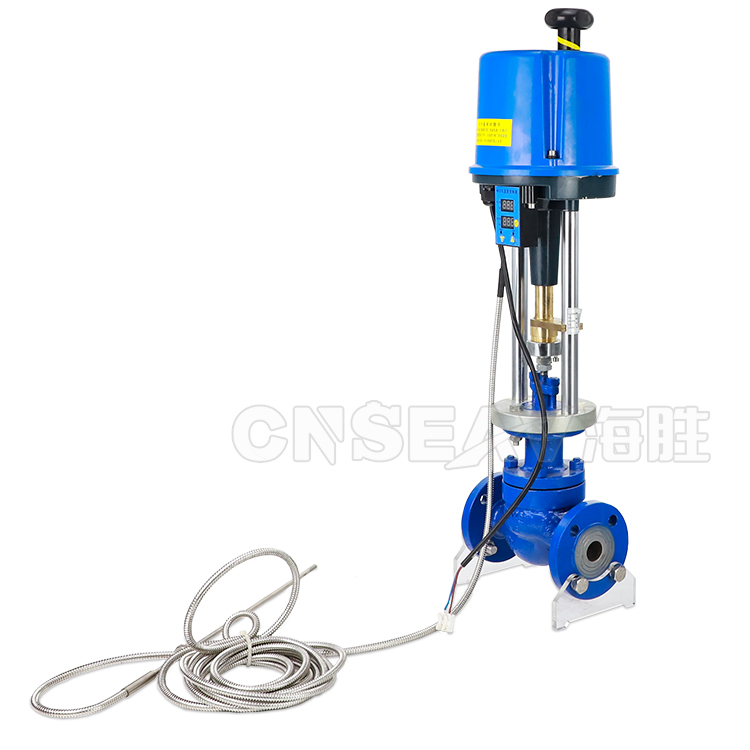

电动温控阀ZZWPE

  • 海胜
  • ZZWPE
  • 法兰
  • 蒸汽、水、油、气体等
  • 0℃~120℃
  • 1.6~4.0Mpa
  • 15~200mm
  • 球墨铸铁
  • 直通流道
  • 广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应
马上订购 立即咨询
联系电话:15317964988(同微信)

产品介绍

PRODUCT INTRODUCTION

写在前面:

由于阀门是个特殊产品,需要详细了解您所需产品的型号、材质、规格尺寸、介质等相关信息,才能为您提供准确的报价,所以烦请您电话或者微信联系我们海胜阀门的工作人员,沟通报价相关信息,谢谢您的理解与支持!


电动温控阀ZZWPE产品概述:

电控温控阀ZZWPE又名电动温度控制阀ZZWPE,由主阀、智能执行器与传感器三部分组成,根据用户需要,分别有加热型与冷却型两种结构。是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。有较宽的温度设定范围,显示清晰、精度高,并设有过载保护装置,安全可靠,适用于非腐蚀性的液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。它适用于蒸汽、热水、热油等为介质的各种换热工况。 该阀具有结构简单、操作方便、选用范围广、响应时间快、密封性能可靠、并可在运行中随意进行调节的特点,广泛应用于供暖、空调、生活热水中的温度自动调节,以及特殊工况的温度自动调节,如化工、石油、电力、冶金、食品、轻纺、民民建筑楼群、宾馆、饭店等各种供热、供水、制冷、杀菌消毒等设备的温度自动调节。

电控温控阀ZZWPE(适用于较大口径及导热油控制),该阀大的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

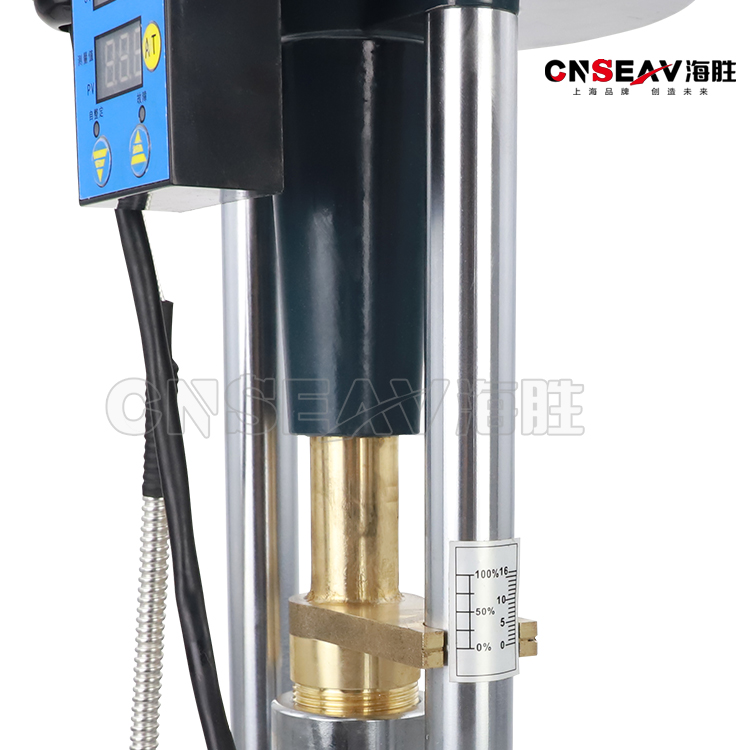

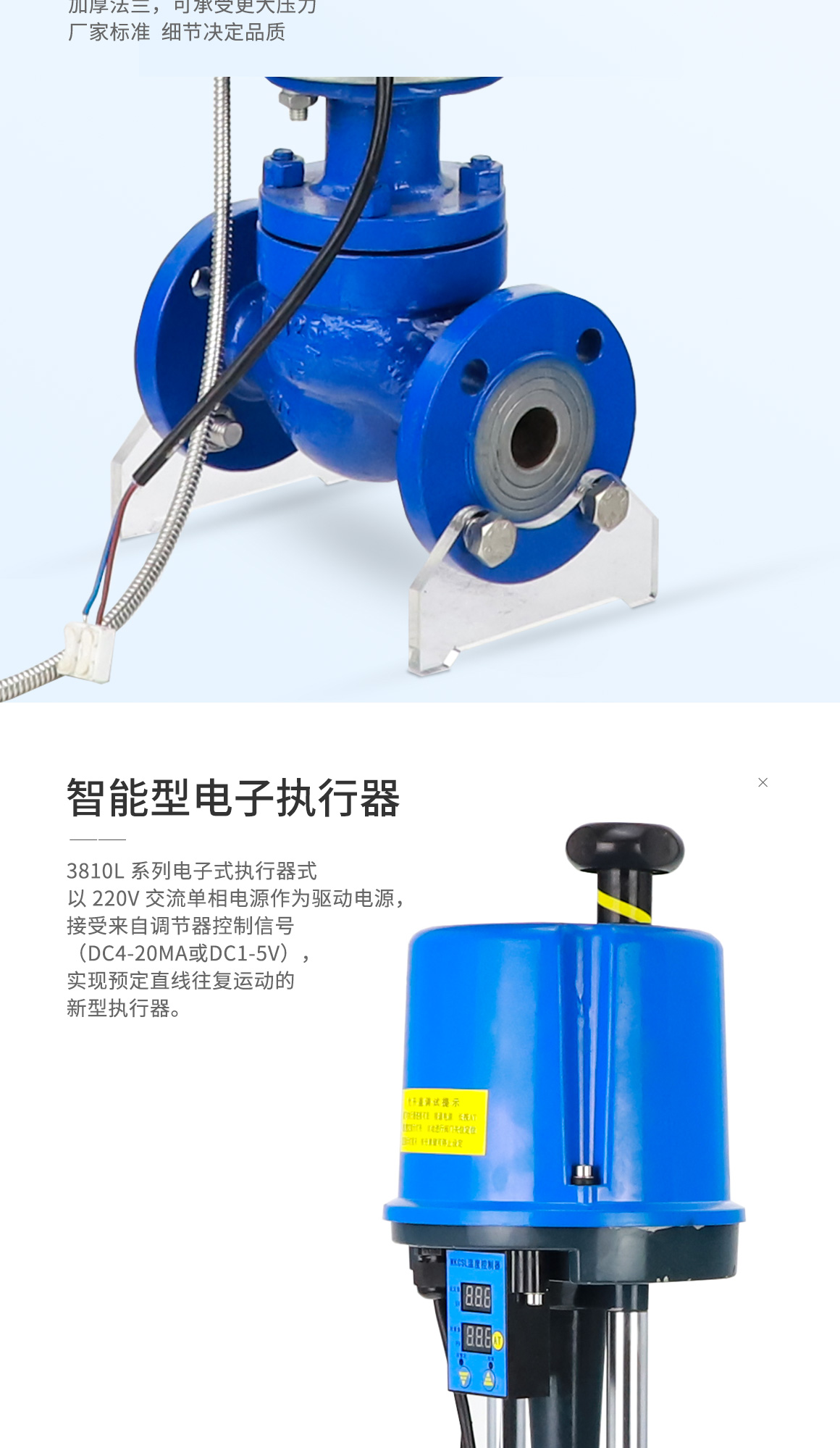

电控温控阀ZZWPE由3610LSA(B)/SⅠ型数显温控电动执行器、阀和热电阻组成,整机安装方便,工作可靠。热电阻作为测试温度的传感器,其分为铂电阻和铜电阻两大类,通常和显示仪表、记录仪和电子调节配套使用。它可以直接测量各种生产过程中从-200℃至+420℃范围内的液体、蒸汽和气体介质以及固体表面的温度,温度调节范围广,适用性强,性能优于ZZWP型自力式温度调节阀。主要应用于各种场合的加热或冷却,如蒸汽加热容器或房间;冷热介质混合温度的控制等



电动温控阀ZZWPE主要特点:
1、电动温度调节阀与PT—100、PT—500或PT—1000温度传感器配套使用,控制精度高、反应速度快。
2、控制温度的设定在执行器外部,设定温度方便。
3、温度调节阀数字显示实测温度、简洁直观明了。
4、调节型执行器的关键部件--控制器,采用混合集成电路,经过老化处理,用树脂密封浇铸,呈匣子状,防潮、防震,体积小,可靠性高。
5、电动温度调节阀合理设计上下电气限位功能、弱电控制、安全耐用。
6、机械结构坚固紧凑,联线、安装、调整维护十分简便。
7、用电位器调整工作零点(起始)和行程满位(终点)灵敏度等简单易行。
8、温控阀执行器具有过载保护、温度保护及压缩弹簧保证阀门的严密关闭的三种保护功能。

9、该阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热气、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合。

10、该阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

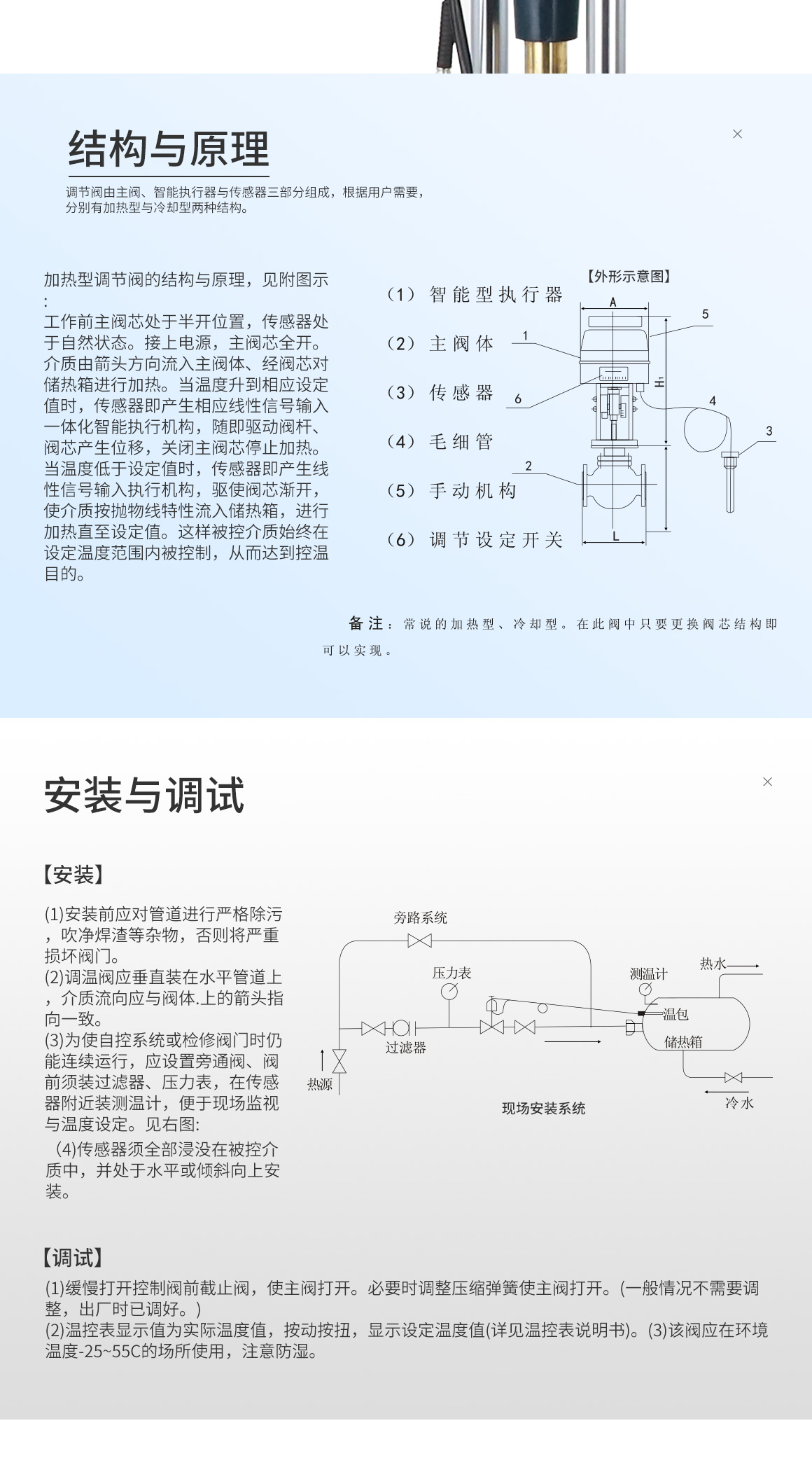

电动温控阀ZZWPE工作原理:
电动温度调节阀工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,调节阀传感器即产生相应线性信号输入一体化智能执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,温度调节阀传感器即产生线性信号输入执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。



电动温控阀ZZWPE零件材料:

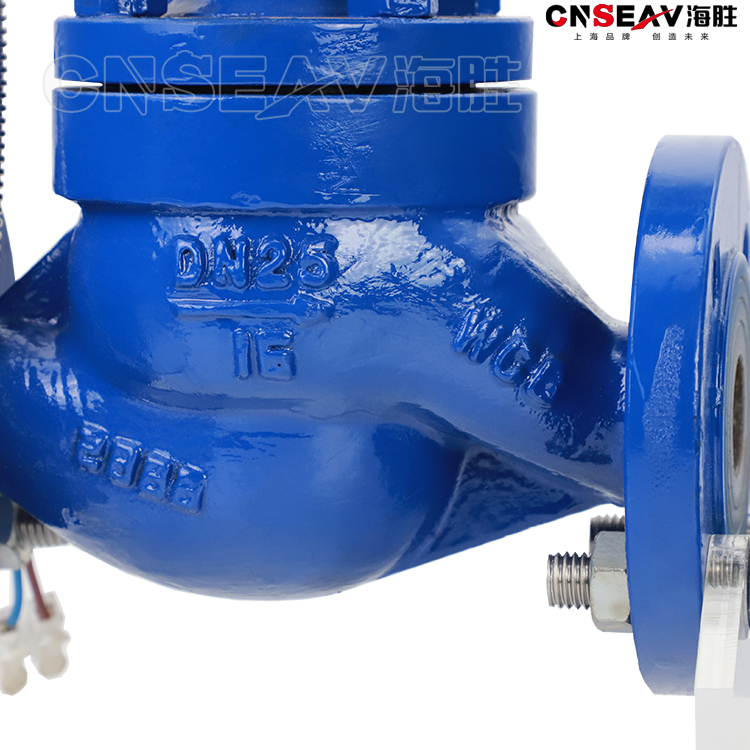

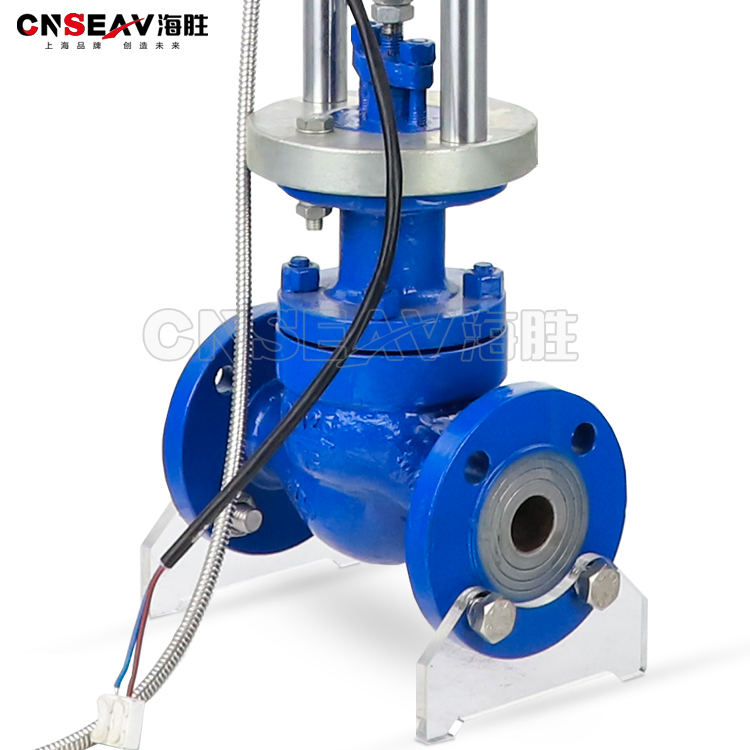

阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti

阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯

填料:聚四氟乙烯、柔性石墨

推杆、衬套:2Cr13

垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片

波纹管:1Cr18Ni9Ti

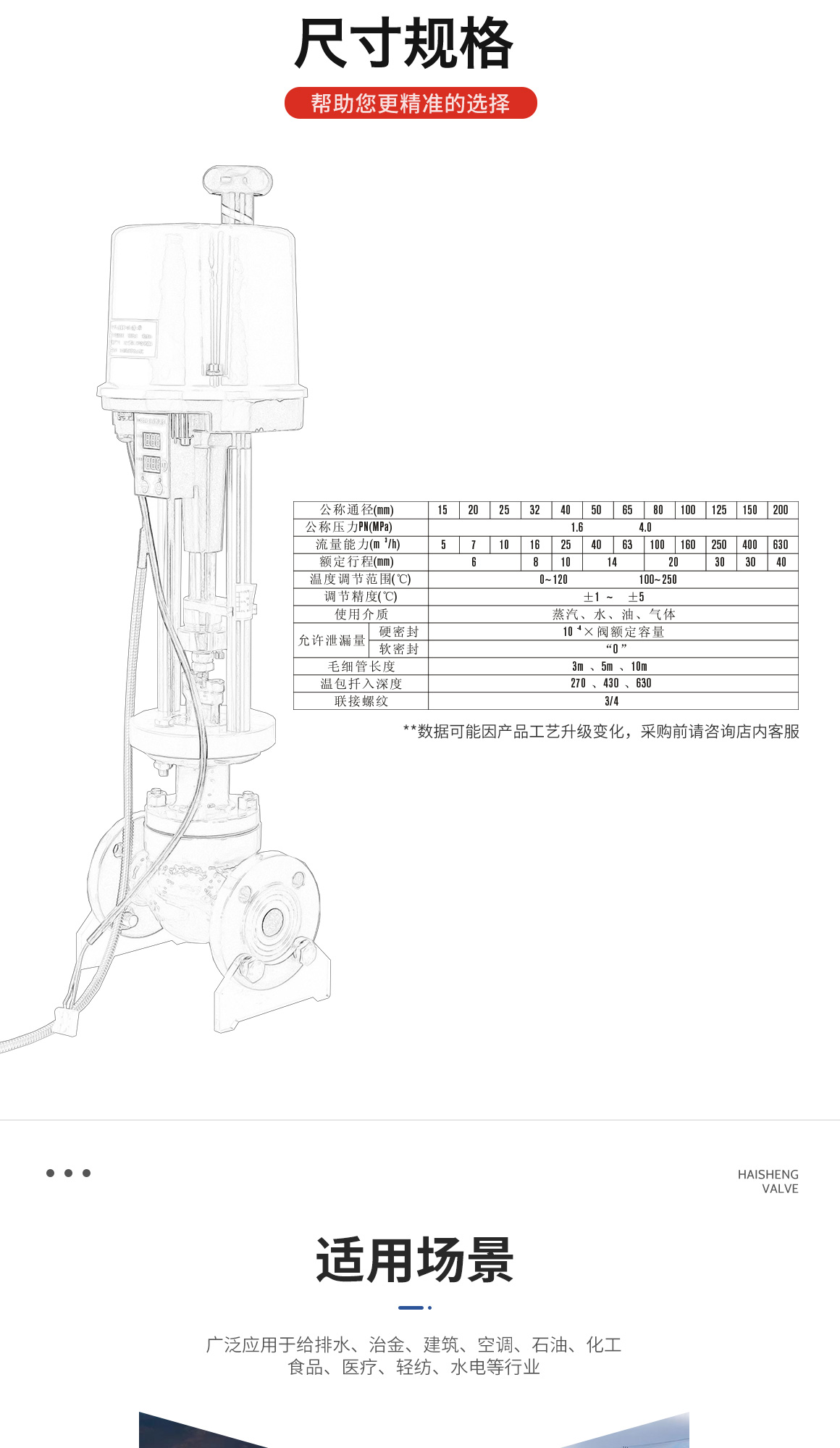

电动温控阀ZZWPE规格尺寸:

公称通径DN ( mm )

G3/4”

20

25

32

40

50

65

80

100

125

150

200

阀座直径d mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

额定流量系数 KV

0.08

0.12

0.20

0.32

0.5

0.8

1.2

2.0

3.2

5.0

8.0

12

20

32

50

80

120

200

280

450

公称压力 Mpa

1.6/4.0/6.4(常温);4.0/6.4(中温);0.6/4.0/6.4(低温)

行    程 mm

10                                           16       25       40       60

动作速度 mm/s

2.6                                 1.3      3.6      1.8     3.6       3.0

流量特性

直线

直线、等百分比

介质温度 ℃

-20~+200℃(常温);-40~+450℃(中温);-250~-60℃(低温)

法兰尺寸

法兰型式

G3/4”规格:管螺纹连接,Pn0.6:按JB79-59准槽式(低温),Pn16:按JB79-59光滑式

Pn40/64:按JB/T79.2-94凹式(常中温),按JB/79.3-94准槽式(低温)

阀体材质

公称压力Mpa

0.6

                  低温:-250~-60℃  ZG1Cr18Ni9Ti

1.6

                  常温:-20~+200℃  HT200;ZG230-450

4.0

                  常温:-20~+200℃  ZG270-500;ZG1Cr18Ni9Ti

                  中温:-40~+450℃  ZG270-500;ZG1Cr18Ni9Ti

                  低温:-250~-60℃  ZG1Cr18Ni9Ti

6.4

                  常温:-20~+200℃  ZG270-500;ZG1Cr18Ni9Ti

                  中温:-40~+450℃  ZG270-500;ZG1Cr18Ni9Ti

                  低温:-250~-60℃  ZG1Cr18Ni9Ti

阀芯材质

                  1Cr18Ni9Ti

上阀盖型式

                  普通式(常温),热片式(中温),长颈式(低温)
